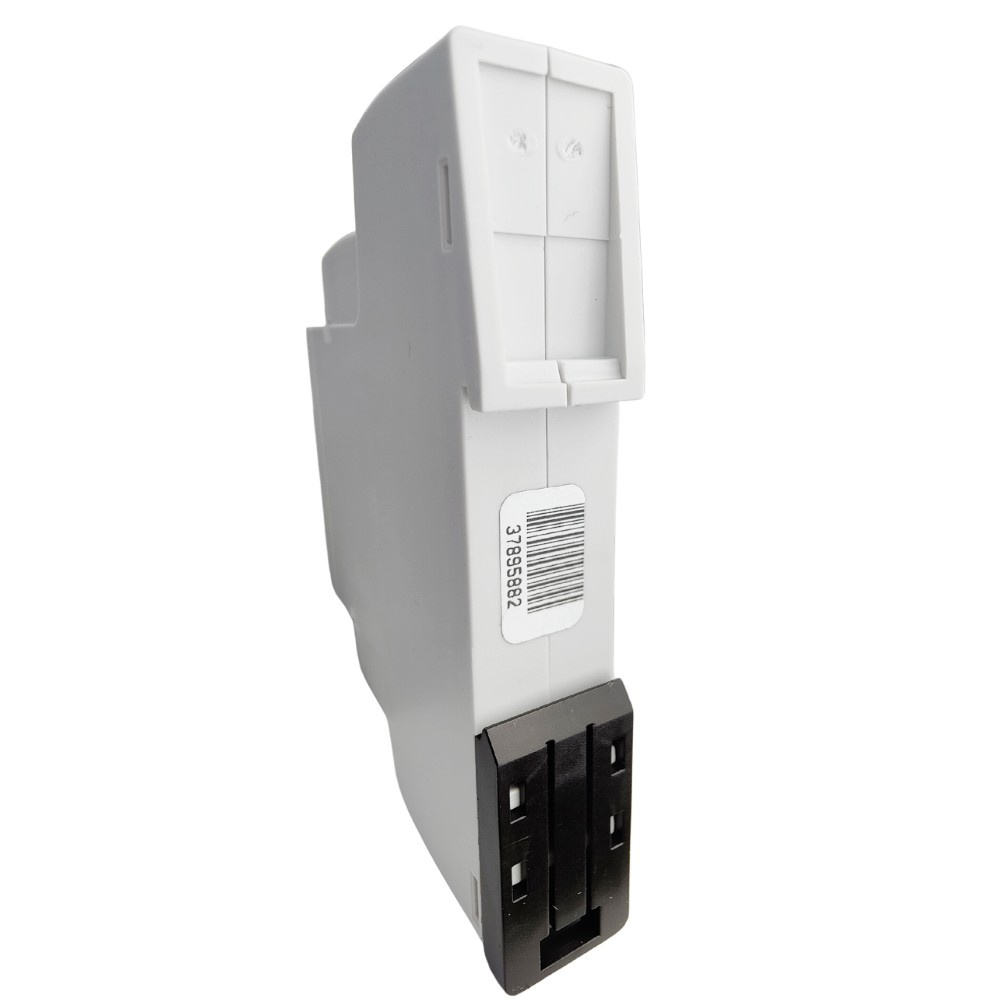

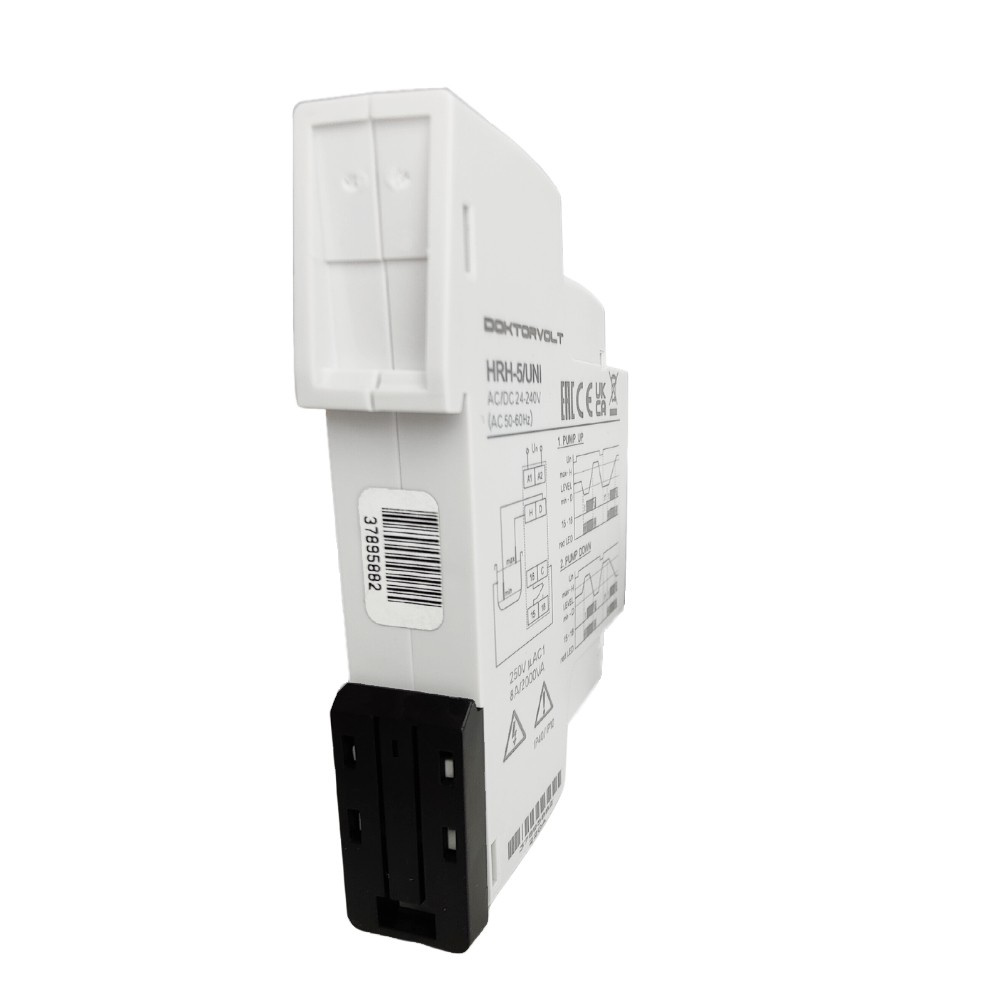

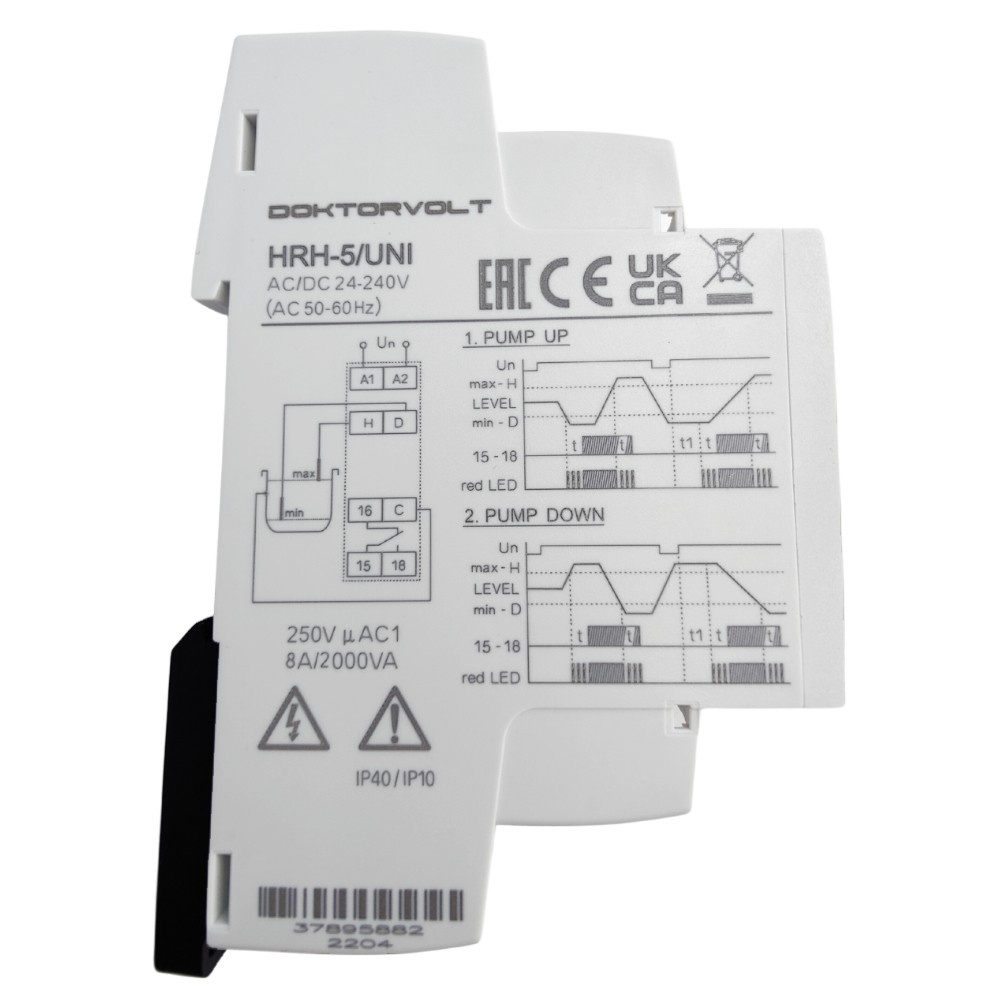

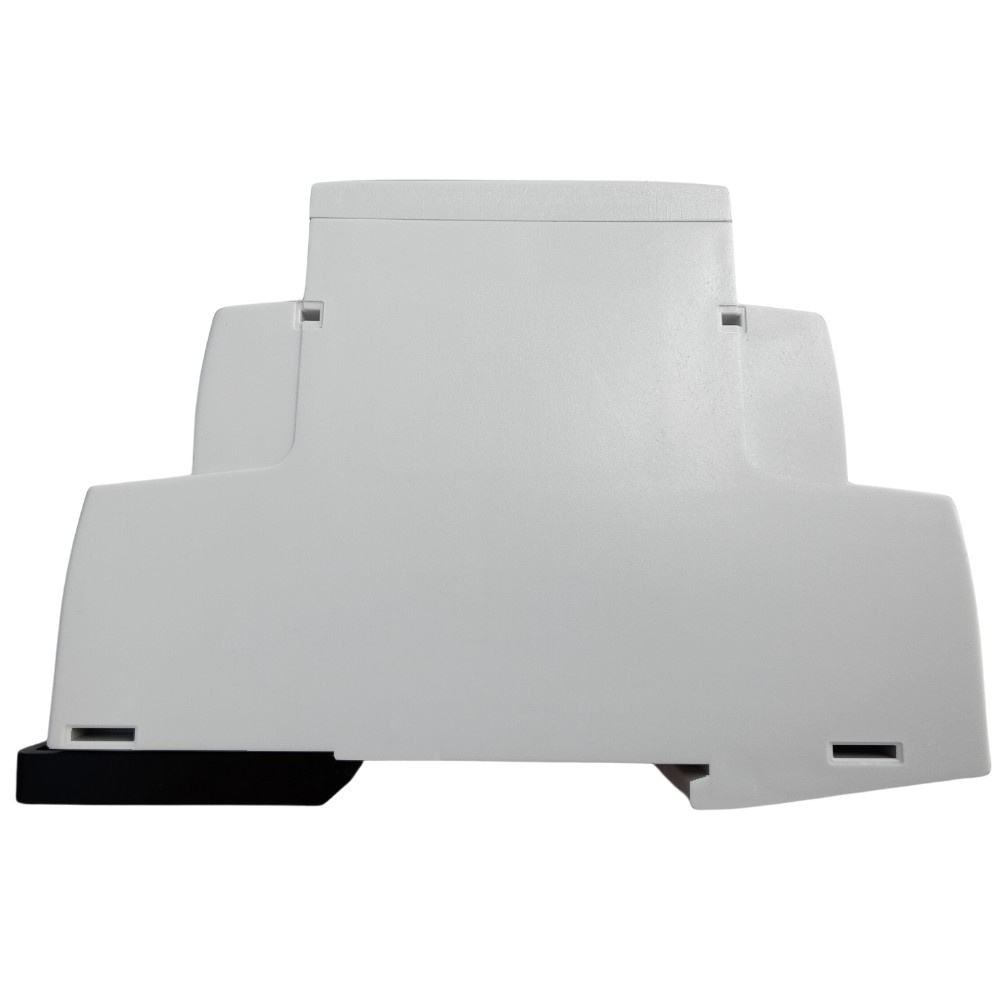

ELKO Automat nadzorczy przekaźnik poziomu cieczy HRH-5/UNI 6396
Automat do nadzoru poziomu cieczy - doskonałe rozwiązanie dla monitorowania i kontroli poziomu cieczy w różnych zbiornikach, studniach i cysternach

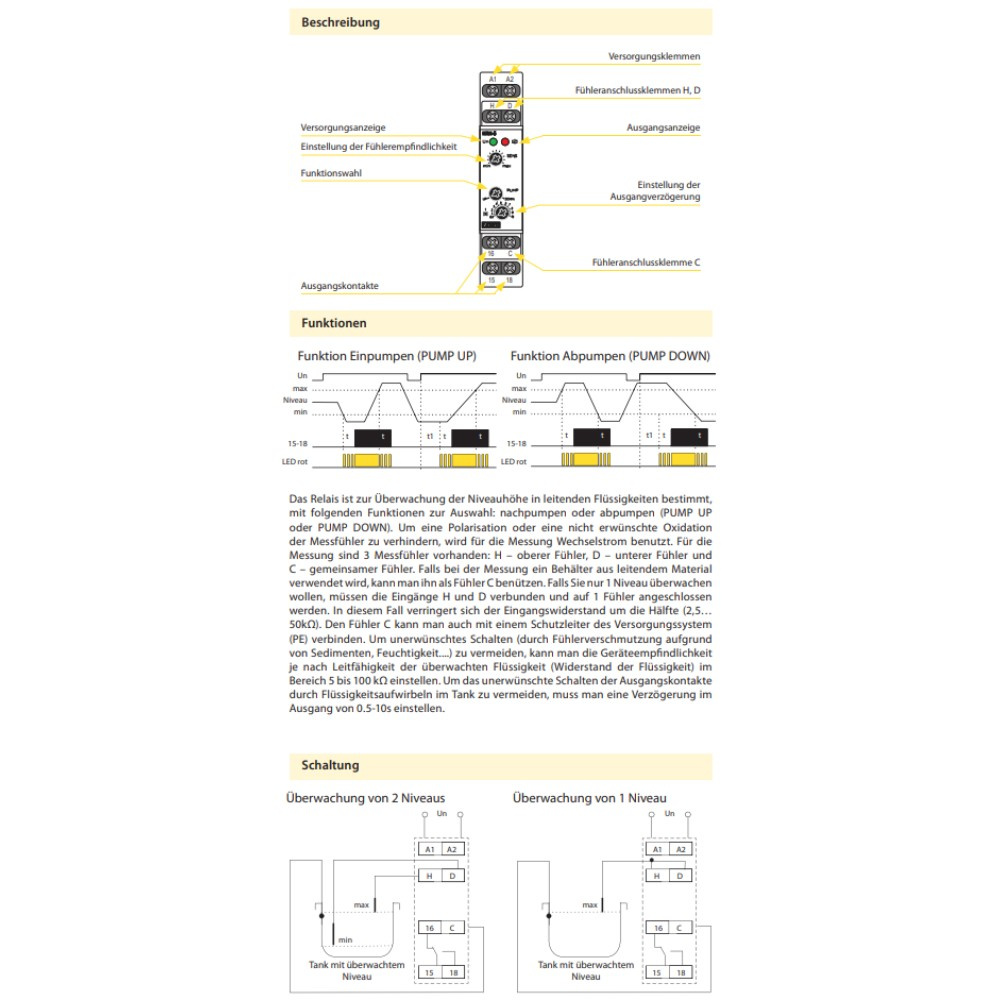

W ramach jednego urządzenia możesz wybrać konfigurację: prosty przełącznik z kontrolą jednego poziomu cieczy przewodzącej (powstanie przez połączenie H i D) lub prosty przełącznik z kontrolą dwóch poziomów cieczy przewodzącej.
Jednopoziomowy nadzoruje jeden poziom cieczy, dwupoziomowy nadzoruje dwa poziomy cieczy (włącza po osiągnięciu jednego poziomu, wyłącza po osiągnięciu drugiego poziomu).
Pozwala dostosować ustawialne opóźnienie wyjścia od 0.5 do 10 sekund, aby odpowiednio zareagować na zmiany poziomu cieczy. Dodatkowo, czułość urządzenia jest regulowana za pomocą potencjometru, pozwalając na precyzyjną kontrolę, przy czym zakres ustawień wynosi od 5 do 100 kΩ.
Dzięki częstotliwości pomiaru wynoszącej 10 Hz, ten automat zapobiega polaryzacji cieczy i zwiększonej oksydacji sond pomiarowych.
Przekaźnik kontroli poziomu cieczy zapewnia galwaniczne odseparowanie zasilania w zakresie UNI 24.. 240 V AC/DC.

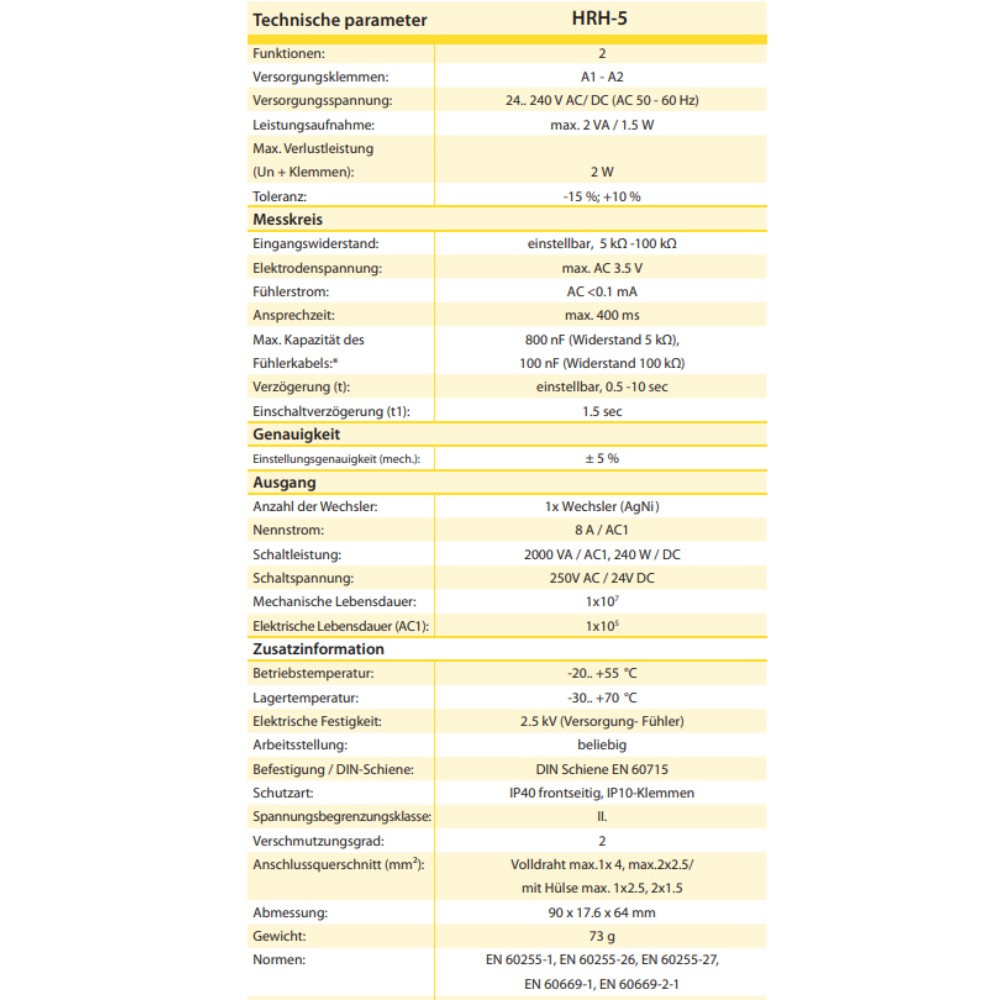

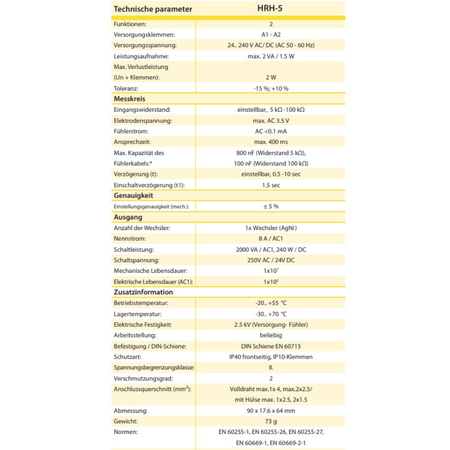

Dane techniczne automatu nadzorczego:
- Ilość funkcji: 2
- Zaciski zasilania: A1 - A2
- Napięcie zasilania: AC/DC 24 - 240 V (AC 50-60 Hz)
- Pobór mocy: max. 2 VA / 1.5 W
- Max. moc rozproszona (Un + zaciski): 2 W
- Tolerancja napięcia zasilania: -15 %; +10 %
Obwód pomiarowy:
- Czułość (rezyst. wej.): ustawialna w zakresie 5 kΩ - 100 kΩ
- Napięcie na elektrodach: max. AC 3.5 V
- Prąd w sondach: AC < 0.1 mA
- Czas odpowiedzi: max. 400 ms
- Opóźnienie (t): ustawialne, 0.5 - 10 sec
Dokładność:
- Dokładność ustawienia (mech.): ± 5 %
Wyjście:
- Ilość styków: 1x CO (AgNi)
- Prąd znamionowy: 8A / AC1
- Moc łączeniowa: 2000 VA / AC1, 240 W / DC
- Napięcie znamionowe: 250V AC / 24V DC
Pozostałe dane:
- Temperatura pracy: -20 .. +55 °C
- Montaż: szyna DIN EN 60715
- Stopień ochrony obudowy: IP10 zaciski, IP40 od strony panelu przedniego
- Wymiary: 90 x 17.6 x 64 mm
- Zgodność z normami: EN 60255-1, EN 60255-26, EN 60255-27,EN 60669-1, EN 60669-2-1
- Producent: ELKO
