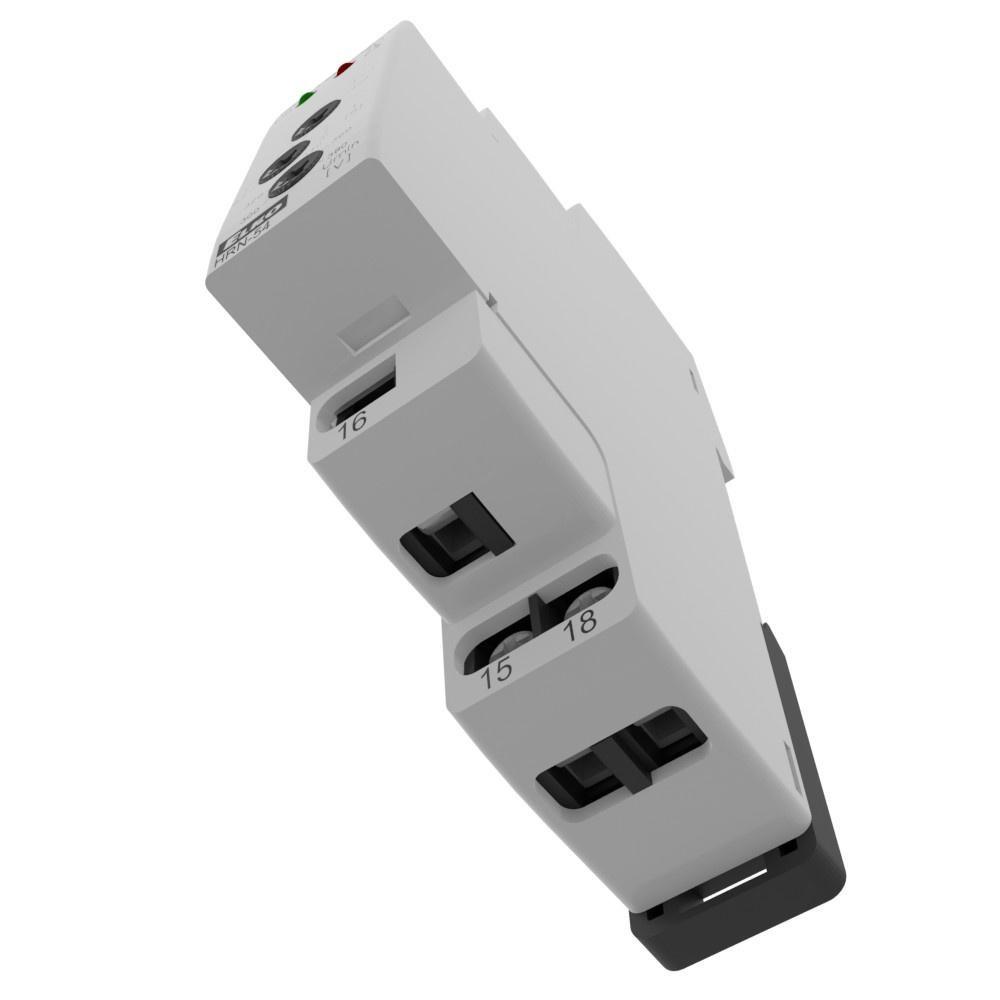

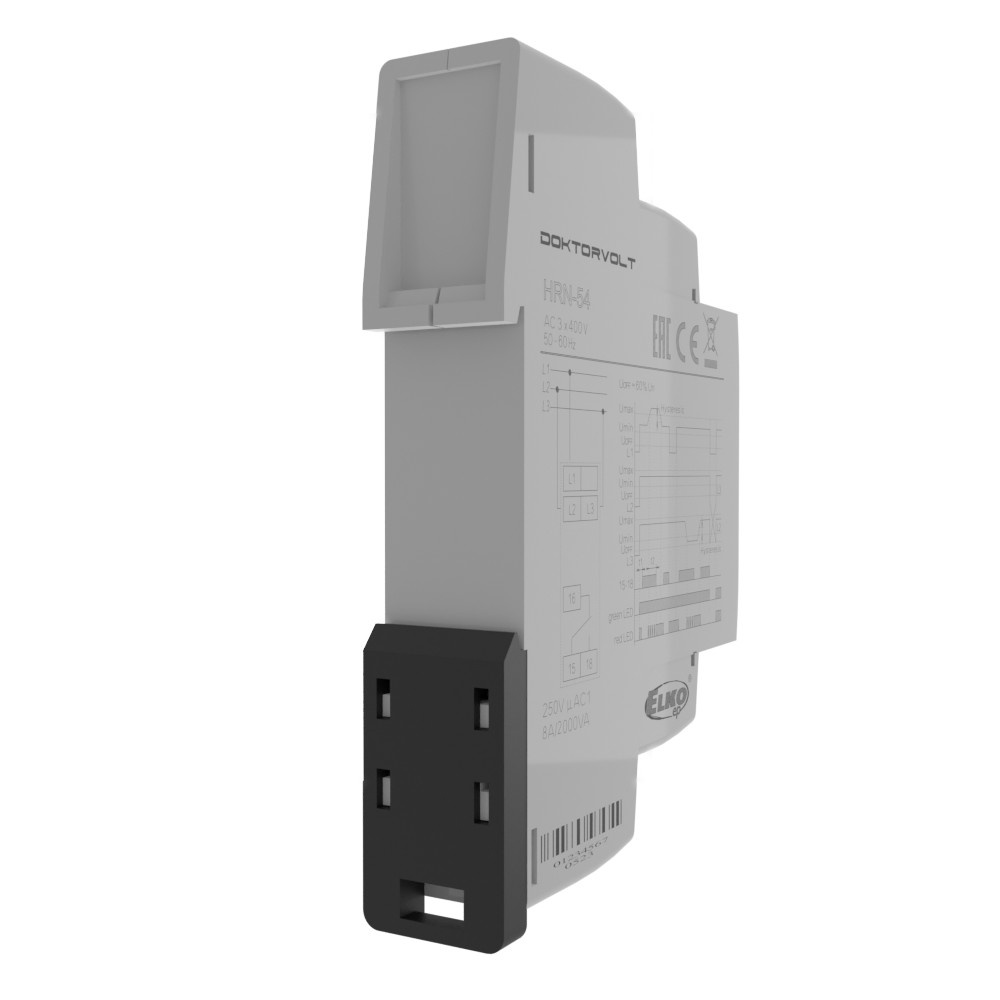

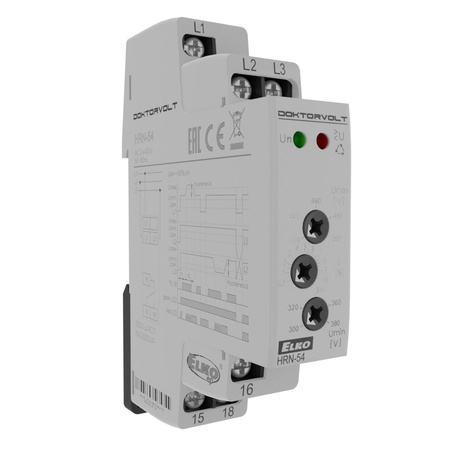

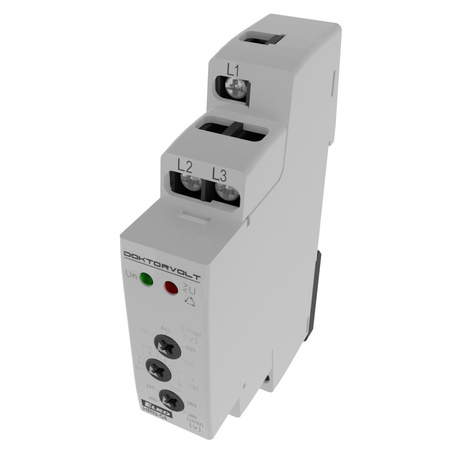

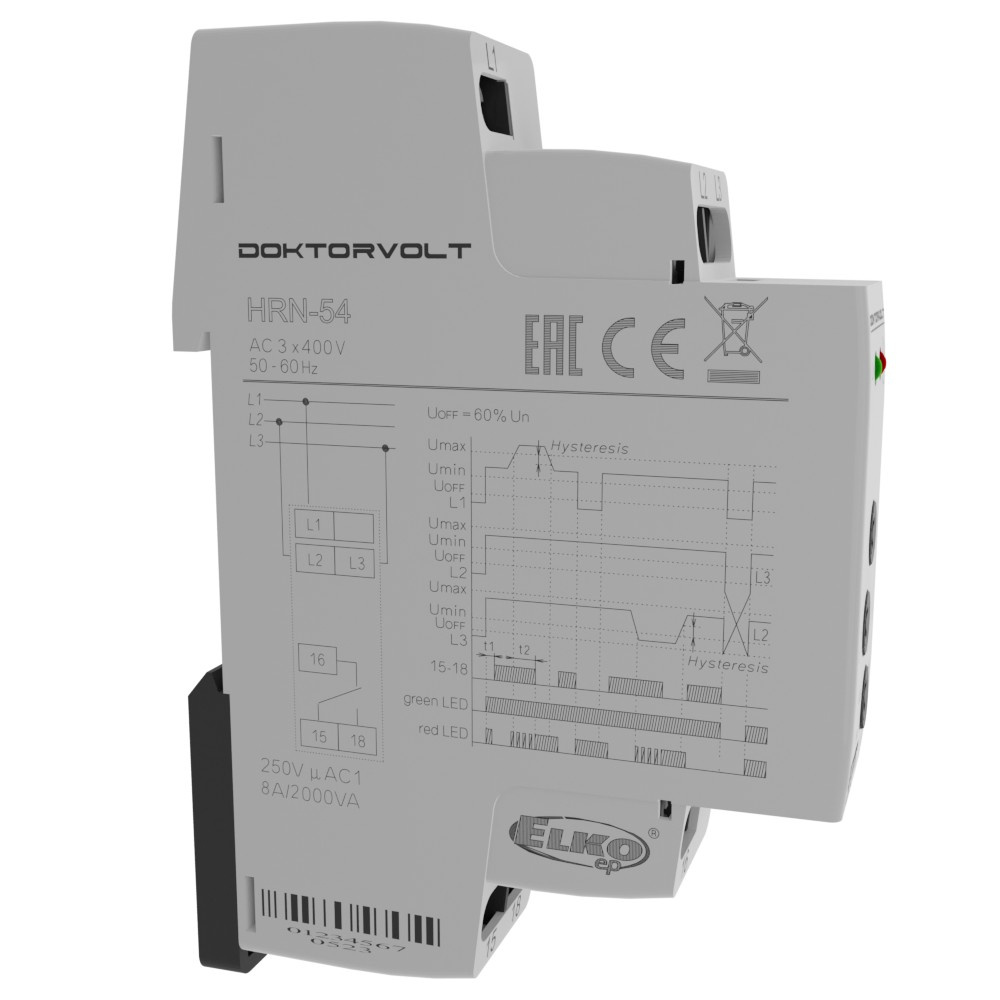

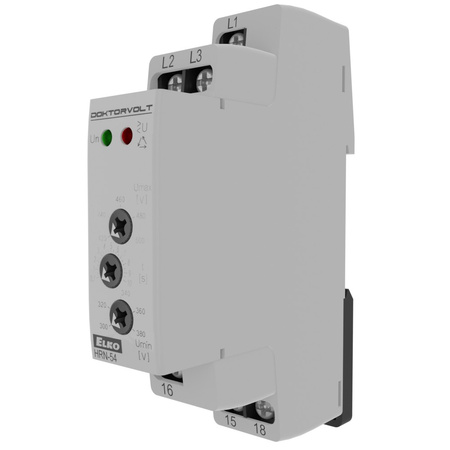

Przekaźnik nadzorczy napięcia w 3F z regulowanym poziomem ELKO

⭐⭐⭐⭐⭐

➡️ służy do kontroli napięcia, kolejności i zaniku fazy, ochrony urządzeń

➡️ monitoruje napięcie w sieci 3-fazowej.

➡️ możliwość ustawienia górnego i dolnego progu napięcia, przy którym rozłączy styk przekaźnika.

➡️ regulowane opóźnienie eliminuje krótkotrwałe piki i zaniki zasilania.

➡️ przekaźnik nadzoruje kolejność faz.

➡️ jeżeli napięcie zasilania spadnie poniżej 60 % Un (UOFF dolny próg) dochodzi do natychmiastowego rozłączenia styków przekaźnika bez aplikacji opóźnienia.

➡️ HRN-54: zasilanie ze wszystkich faz tzn. że praca przekaźnika nie zmieni się przy zaniku jednej z faz.

➡️ Dane techniczne przekaźnika nadzorczego firmy ELKO:

✔️ Zasilanie

•  - zaciski nadzorcze L1, L2, L3,

•  - zaciski zasilania L1, L2, L3,
•  - pobór mocy (max.) 2 VA/ 1W,
•  - max moc rozproszona (Un + zaciski): 1W,
•  - próg Umax 105 - 125 % Un,
•  - próg Umin 75 - 95 % Un,
•  - Histereza 2%,
•  - maks napięcia stałe AC 3x 460 V,

•  - obciążenie maksymalne < 1 ms: AC 3x 500 V,

•  - opóźnienie T1 max 500 ms,
•  - opóźnienie T2 regulowane 0.1 - 10 s,

✔️ wyjście

• - ilość styków 1x CO (AgNi)

• - prąd znamionowy 8A/AC1,

• - moc łączeniowa 2000VA / AC1, 240 W / DC,

• - prąd szczytowy 10 A,

• - napięcie znamionowe 250V AC / 24V DC
• - sygnalizacja wyjścia czerwona dioda LED
• - trwałość mechaniczna 60 000 000 op.
• - trwałość elektryczna (AC1) 150 000 op

✔️ pozostałe dane

• - temperatura pracy -20 .. +55 °C,
• - temp. przechowywania - 30 .. +70 °C,
• - wytrzymałość izolacji 4 kV (zasilanie - wyjście),
• - pozycja robocza dowolna,
• - montaż szyna DIN EN 60715,

• - stopień ochrony obudowy IP40 od strony panelu przedniego / IP10 zaciski,

• - kategoria przepięciowa III
• - stopień zanieczyszczenia 2
• - przekrój przewodów doprowadzających (mm2) maks. 2x 2.5, 1x 4 z tulejką maks. 1x 2.5, maks. 2x 1.5,
• - zgodność z normami EN 60255-1, EN 60255-26, EN 60255-27;

• - wymiary 90x 17.6 x 64 mm

Dokładny opis urządzenia możliwy do pobrania w zakładce "Pobierz"
