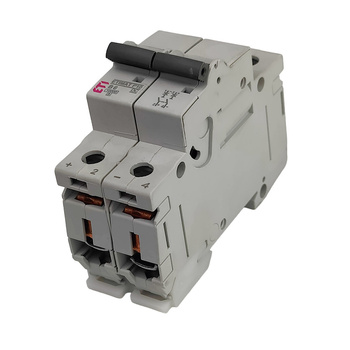

Wyłączniki nadprądowe 2-modułowe

Wyłączniki nadprądowe 2-modułowe chronią obwody elektryczne przed skutkami przeciążenia i zwarcia. Zajmują w rozdzielnicy przestrzeń odpowiadającą dwóm standardowym modułom, dlatego ich szerokość warto uwzględnić już podczas planowania aparatury na szynie DIN.

W tej kategorii znajdziesz wyłączniki o różnych prądach znamionowych i charakterystykach zadziałania, przeznaczone do zastosowania w instalacjach o określonych parametrach.

Dwa moduły nie zawsze oznaczają 2P

Określenie „2-modułowy” mówi o szerokości aparatu, natomiast symbole takie jak 1P+N, 2P czy 3P odnoszą się do jego budowy elektrycznej i sposobu pracy poszczególnych biegunów. Nie należy więc traktować liczby modułów i liczby biegunów jako tego samego parametru.

Przed wyborem konkretnego modelu warto sprawdzić oznaczenia producenta, schemat aparatu oraz sposób zabezpieczania i rozłączania poszczególnych torów.

Charakterystyka B czy C?

Litera B lub C określa charakterystykę zadziałania wyłącznika. Charakterystyka B jest często stosowana w obwodach, w których nie występują duże prądy rozruchowe. Wyłączniki C mają wyższy próg zadziałania członu elektromagnetycznego, dlatego mogą być stosowane przy odbiornikach wymagających większego prądu podczas uruchamiania.

Nie oznacza to jednak, że C jest po prostu „mocniejszą” wersją B. Charakterystykę wyłącznika dobiera się do parametrów obwodu i warunków ochrony przeciwzwarciowej.

Na co zwrócić uwagę przy wyborze?

Oprócz liczby biegunów i charakterystyki sprawdź przede wszystkim prąd znamionowy, zdolność zwarciową, napięcie pracy oraz zgodność aparatu z daną instalacją. Znaczenie ma również sposób montażu i możliwość współpracy z zastosowaną szyną łączeniową.

Większy prąd znamionowy nie oznacza lepszego zabezpieczenia. Wyłącznik powinien być dobrany tak, aby właściwie chronił przewody i urządzenia w konkretnym obwodzie.

Jeżeli szukasz aparatu o innej szerokości, sprawdź również pełną ofertę wyłączników nadprądowych.
