ROZDZIELNICE FOTOWOLTAICZNE

Rozdzielnice fotowoltaiczne – zabezpieczenie strony AC i DC instalacji PV

Rozdzielnice fotowoltaiczne skupiają aparaturę odpowiedzialną za zabezpieczenie i uporządkowanie obwodów instalacji PV. Stosuje się je po stronie prądu stałego DC, pomiędzy modułami fotowoltaicznymi a falownikiem, oraz po stronie prądu przemiennego AC – pomiędzy falownikiem a instalacją elektryczną budynku.

W zależności od projektu można zastosować osobne rozdzielnice AC i DC albo rozdzielnicę fotowoltaiczną AC/DC, łączącą wyposażenie dla obu części instalacji w jednej obudowie.

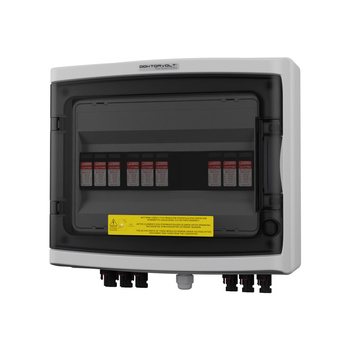

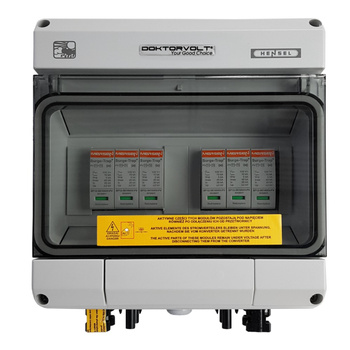

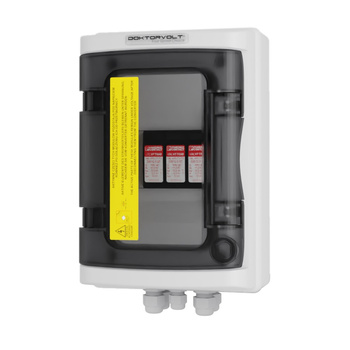

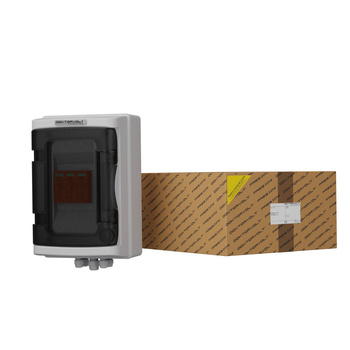

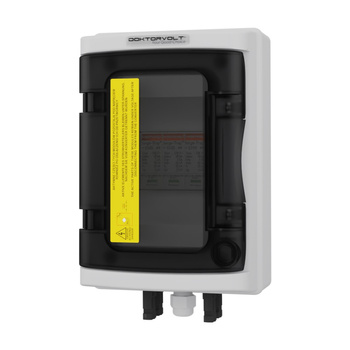

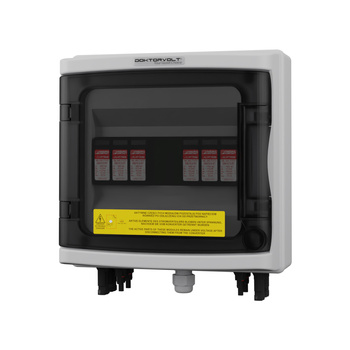

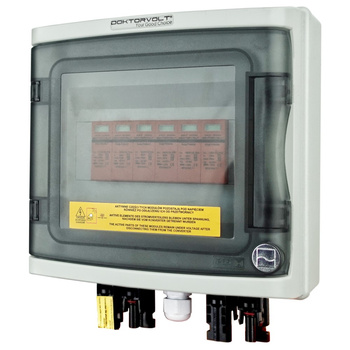

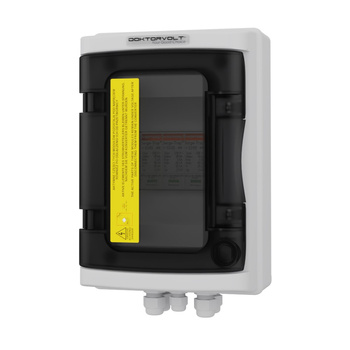

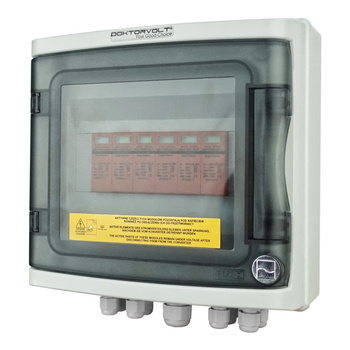

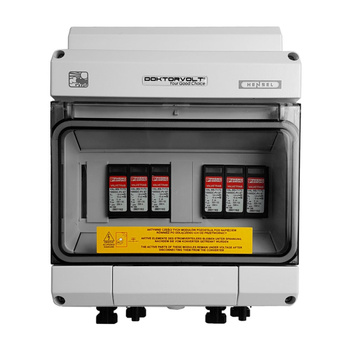

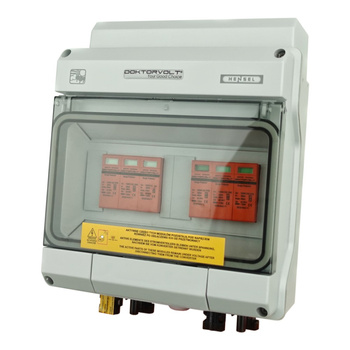

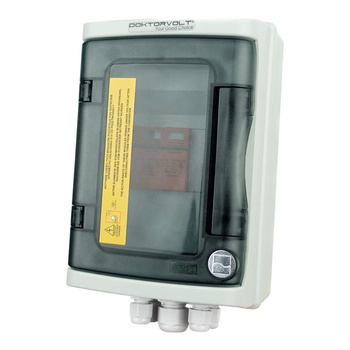

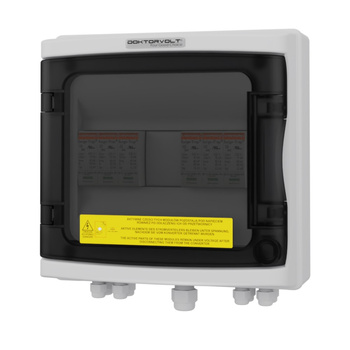

Rozdzielnice fotowoltaiczne DC

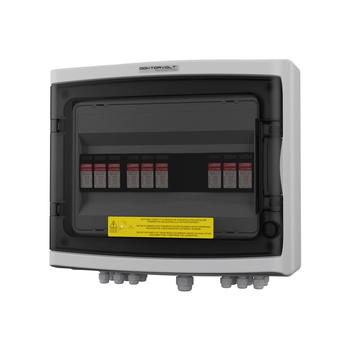

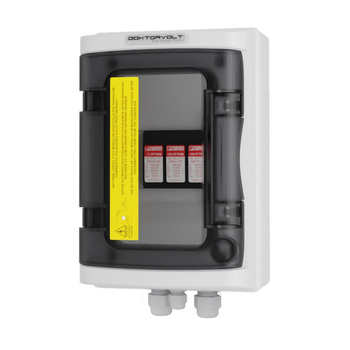

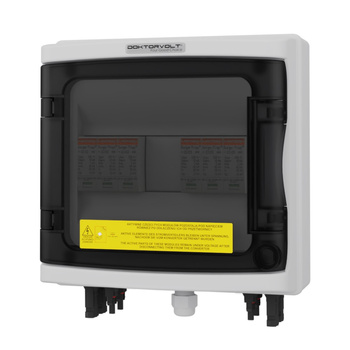

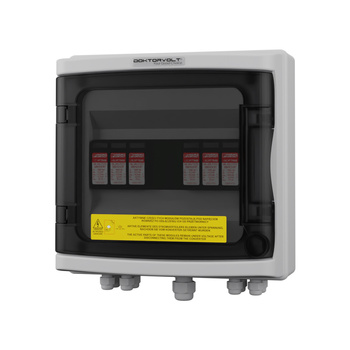

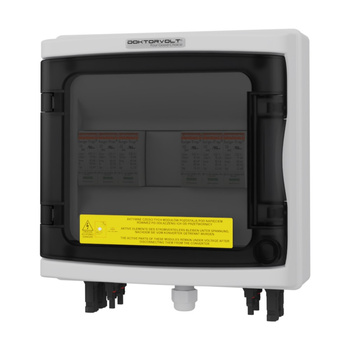

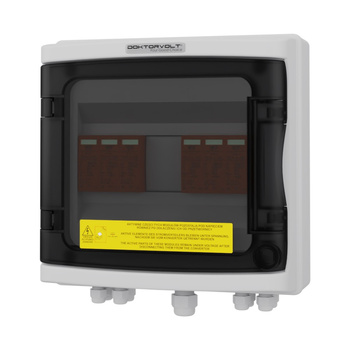

Rozdzielnice fotowoltaiczne DC przeznaczone są do zabezpieczania strony stałoprądowej instalacji PV. W ofercie dostępne są m.in. modele dla 1, 2 lub 3 stringów, wyposażone w ograniczniki przepięć typu T2 lub T1+T2, a w wybranych wariantach także w złącza solarne MC4 lub połączenia przewodowe PG.

Przy wyborze rozdzielnicy DC należy uwzględnić przede wszystkim maksymalne napięcie instalacji, liczbę stringów oraz parametry zastosowanej aparatury zabezpieczającej.

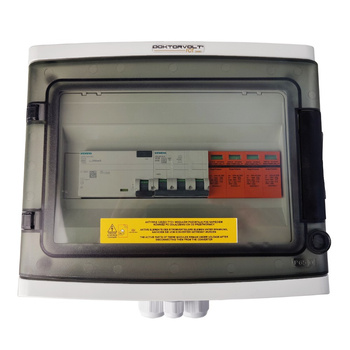

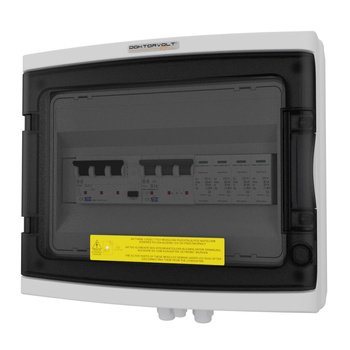

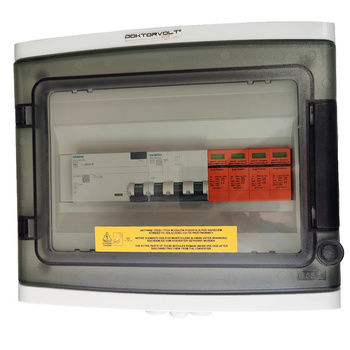

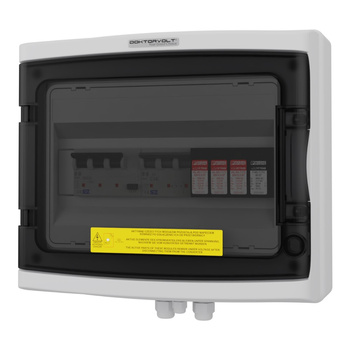

Rozdzielnice fotowoltaiczne AC

Rozdzielnice fotowoltaiczne AC stosuje się po stronie zmiennoprądowej instalacji. W zależności od modelu mogą zawierać ograniczniki przepięć, wyłączniki nadprądowe oraz wyłączniki różnicowoprądowe.

Konfigurację rozdzielnicy AC należy dopasować do parametrów falownika, rodzaju instalacji oraz wymagań dotyczących zabezpieczeń.

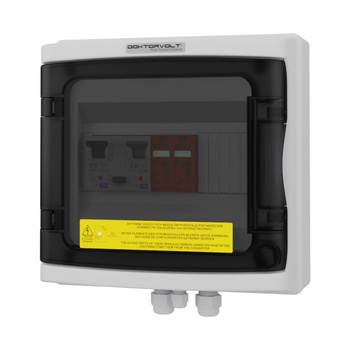

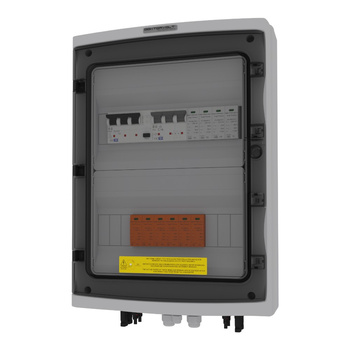

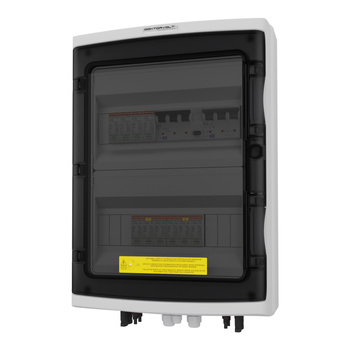

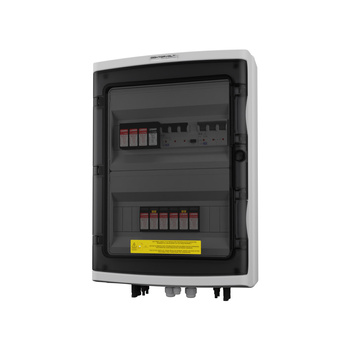

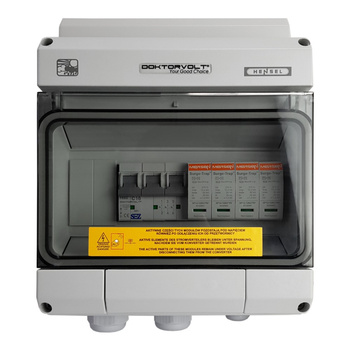

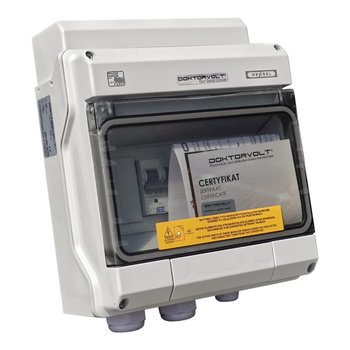

Rozdzielnice fotowoltaiczne AC/DC

Rozdzielnice fotowoltaiczne AC/DC łączą aparaturę dla strony stałoprądowej i zmiennoprądowej w jednej obudowie. To kompaktowe rozwiązanie pozwalające uporządkować zabezpieczenia obu części instalacji PV w jednym miejscu.

Jak dobrać rozdzielnicę fotowoltaiczną?

Przed wyborem warto sprawdzić przede wszystkim:

• stronę instalacji – AC, DC lub AC/DC,
• napięcie i prąd znamionowy,
• liczbę stringów,
• typ ochrony przeciwprzepięciowej – T2 lub T1+T2,
• rodzaj dodatkowych zabezpieczeń,
• sposób wprowadzania przewodów i zastosowane złącza,
• stopień ochrony obudowy i miejsce jej montażu.

Prawidłowo dobrana rozdzielnica PV powinna odpowiadać parametrom konkretnej instalacji oraz zastosowanym w niej urządzeniom. Przy projektowaniu zabezpieczeń należy zawsze uwzględnić wymagania producenta falownika oraz dokumentację techniczną całego systemu fotowoltaicznego.
