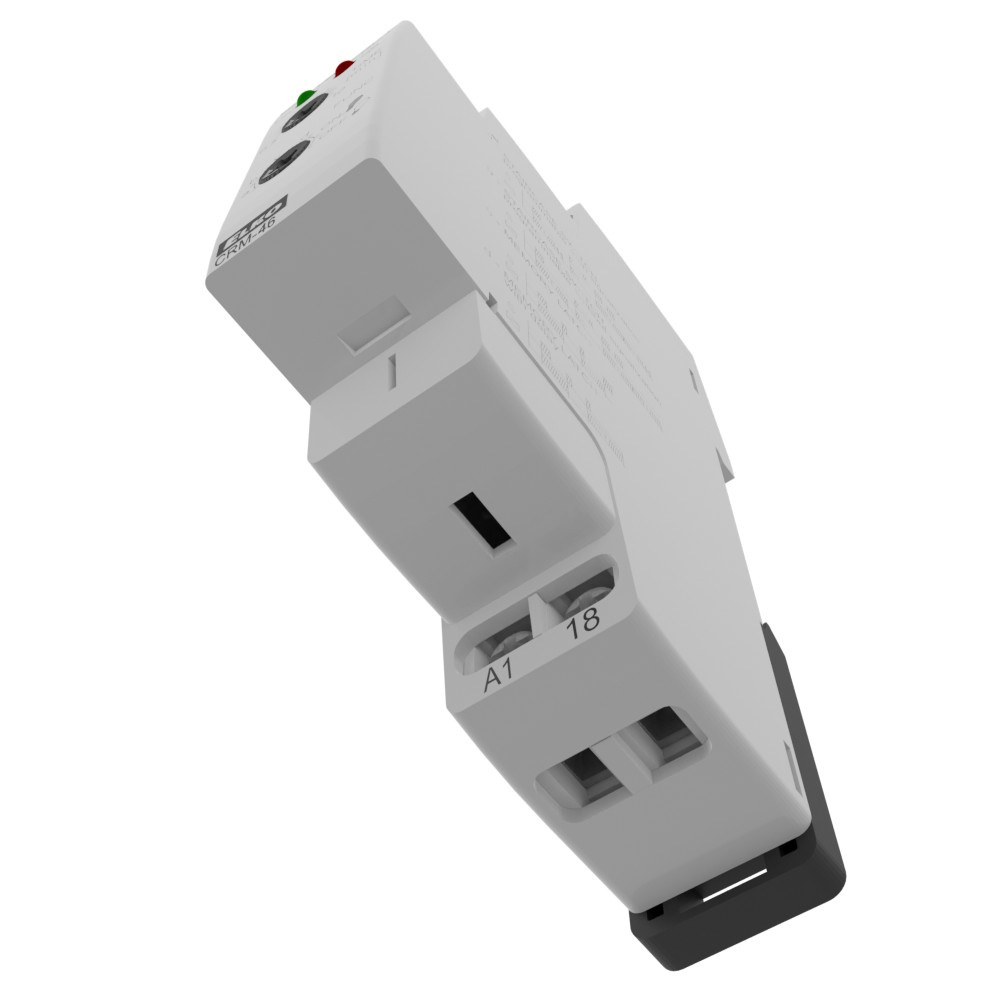

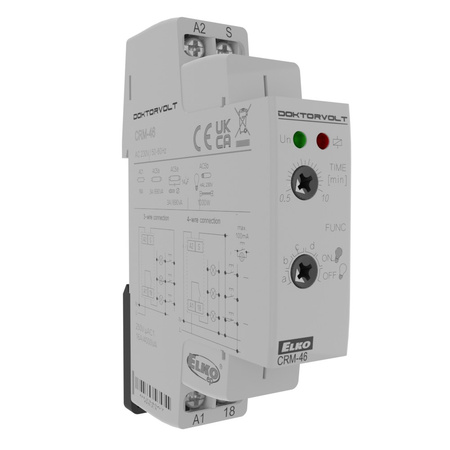

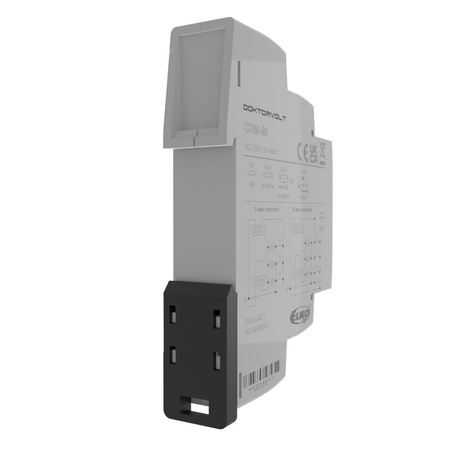

Automat schodowy ELKO

⭐⭐⭐⭐⭐

➡️ Automaty schodowe umożliwiają opóźnione wyłączenie oświetlenia schodów, korytarz,wejść, klatek schodowych lubopóźnione wyłączenie wentylatora w toalecie lub łazience.

➡️ Inteligentny automat schodowy oferuje podobne możliwości wykorzystania jak CRM-4, przy czym istnieje możliwość przy funkcjach a, b przedłużyć trwające opóźnienie przez krótkie naciśnięcie przycisku (przycisków) sterowania. Każde krótkie naciśnięcie zwielokrotnia czas ustawiony potencjometrem. Maksymalna wartość takiego przedłużonego opóźnienia będzie zawszewynosić 30 minut, niezależnie od liczby naciśnięć.

➡️ Długie naciśnięcie (>2s) pozwala na przedwczesne wyłączenie wyjścia i zakończenie trwającego opóźnienia.

➡️ Wejście sterujące zmożliwością obciążenia domaks. 100mA (obciążenie - jarzeniówki, diody LED w przycisku itp.).

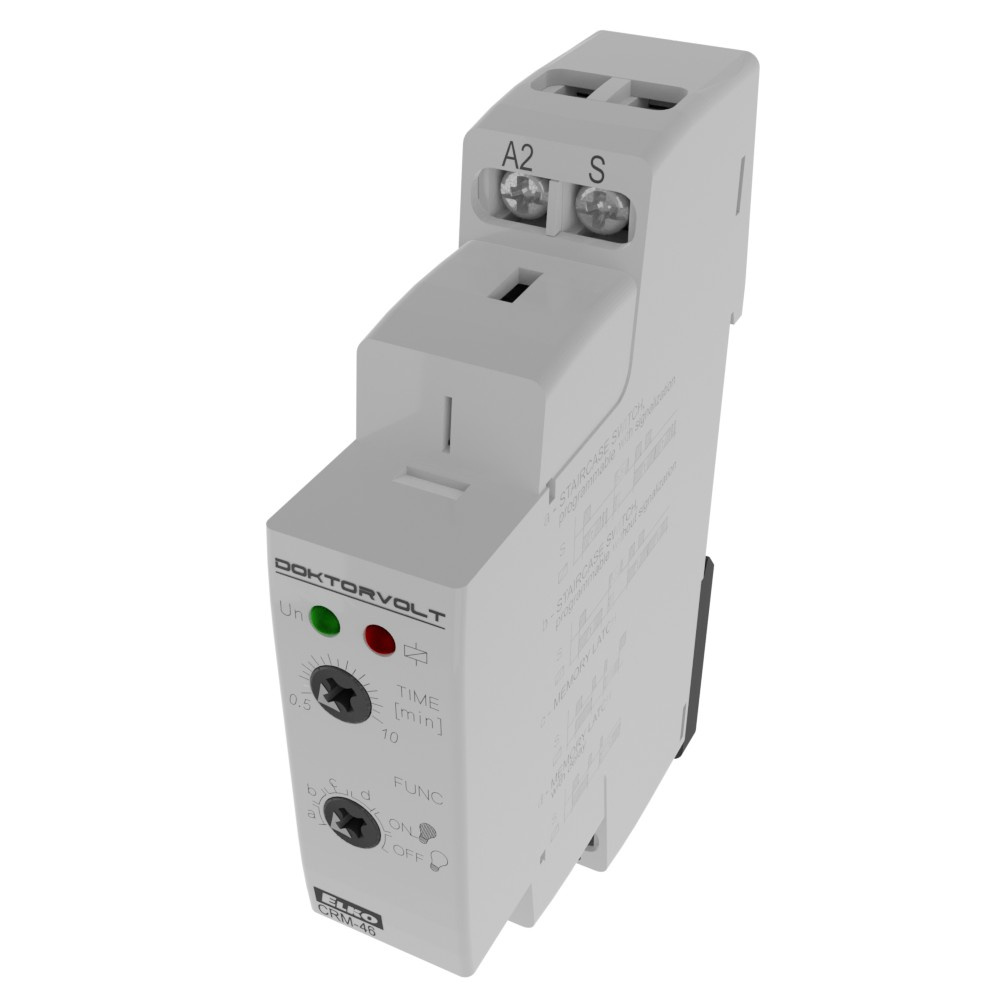

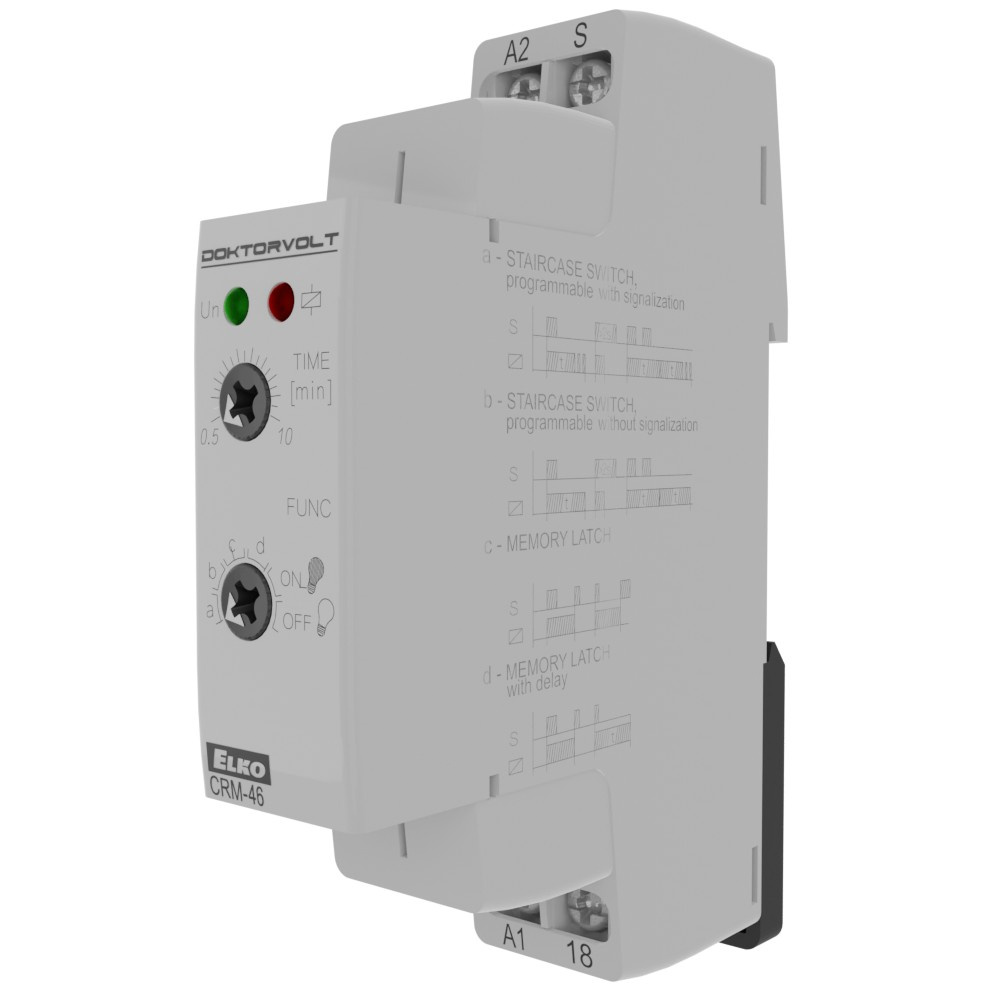

➡️ Funkcje (wybierana potencjometremna przednimpanelu). a - automat schodowy, programowalny z sygnalizacją przedwyłączeniem b - automat schodowy, programowalny bez sygnalizacji przedwyłączeniem c - przekaźnik impulsowy (załącz poprzez naciśnięcie, rozłącz poprzez naciśnięcie) d - przekaźnik impulsowy z odliczaniem czasu ON (załączony na stałe) - np. podczas sprzątania, przeprowadzki OFF (rołączony na stałe) - np. podczas wymiany lamp

➡️ Ustawialny zakres czasu 0.5… 10minut.

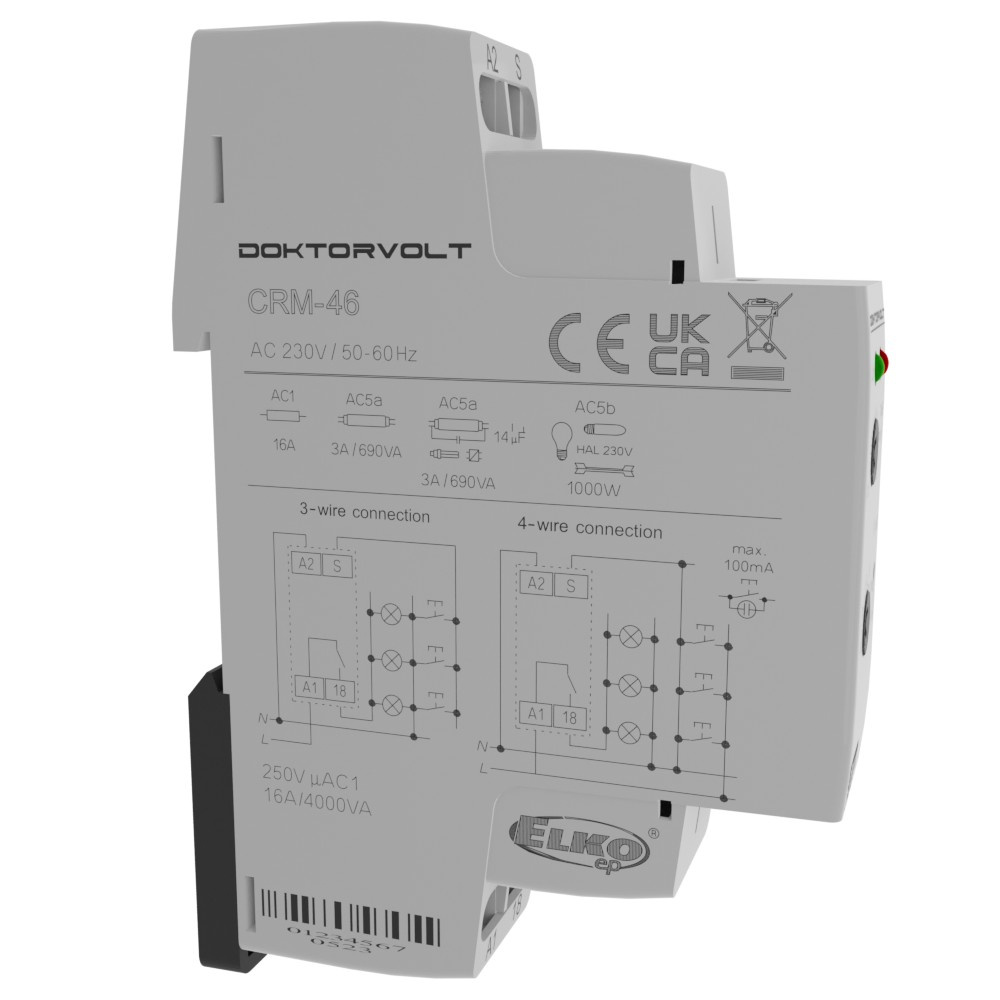

➡️ 3-przewodowe lub 4-przewodowe podłączenie (wejściem S może być sterowane przez potencjał A1 lub A2).

➡️ Dane techniczne automatu schodowego firmy ELKO:

•  - zaciski napięcia zasilania A1 - A2,
•  - napięcie zasilania AC 230V (50 -60 Hz),
•  - pobór mocy (maks.) 3 VA/ 1.6 W,
•  - max moc rozproszona (Un + zaciski) 4W,
•  - tolerancja napięcia zasilania -15 %; +10 %,
•  - sygnalizacja zasilania zielona dioda LED,
•  - zakresy czasowe 0.5 - 10 min,
•  - ustawienia czasu potencjometr,
•  - dokładność ust. czasu 5% - przy mechanicznym ustawieniu,
•  - dokładność powtórzeń 5% - stabilność wartości ustawionej,
•  - współczynnik temperatury 0.01% /°C, wartość referencyjna = 20 °C ,

✔️ wyjście

•  - styk wyjściowy : 1x zwierny (AgSnO2), łączy A1,
•  - prąd znamionowy 16A / AC1,
•  - moc łączeniowa 4000VA / AC1, 384 W / DC,
•  - prąd szczytowy 30A / <3 s,

•  - łączone napięcie 250V AC / 24V DC,
•  - sygnalizacja wyjścia czerwona dioda LED.
•  - trwałość mechaniczna 10.000.000 op.
•  - trwałość łączeniowa (AC1) 100.000 op.

✔️ sterowanie

• - sterowane napięcie AC 230V,

• - moc wejściowa maks. 4.5 VA / 0.3 W,
• - podłączenie lamp podświetlania Tak,

• - prąd maks podłączonych jarzeniówek 100mA,
• - zaciski sterowania A1-S lub A2-S,
• - długość impulsu sterującego min. 40 ms / maks. nieograniczona,
• - czas odnowienia maks 320 ms,

✔️ pozostałe dane

• - temperatura pracy -20.. +55 °C
• - temperatura przechowywania 30.. +70 °C
• - pozycja robocza dowolna
• - montaż szyna DIN EN 60715
• - stopień ochrony obudowy IP40 od strony panelu przedniego / IP10 zaciski
• - kategoria przepięciowa III
• - stopień zanieczyszczenia 2
• - przekrój podł. przewodów (mm2) maks. 2x 2.5, maks 1x 4/ z tulejką maks 1x 2.5 lub maks 2x 1.5 (AWG 12),
• - zgodność z normami EN 61812 - 1

Dokładny opis urządzenia możliwy do pobrania w zakładce "Pobierz"
