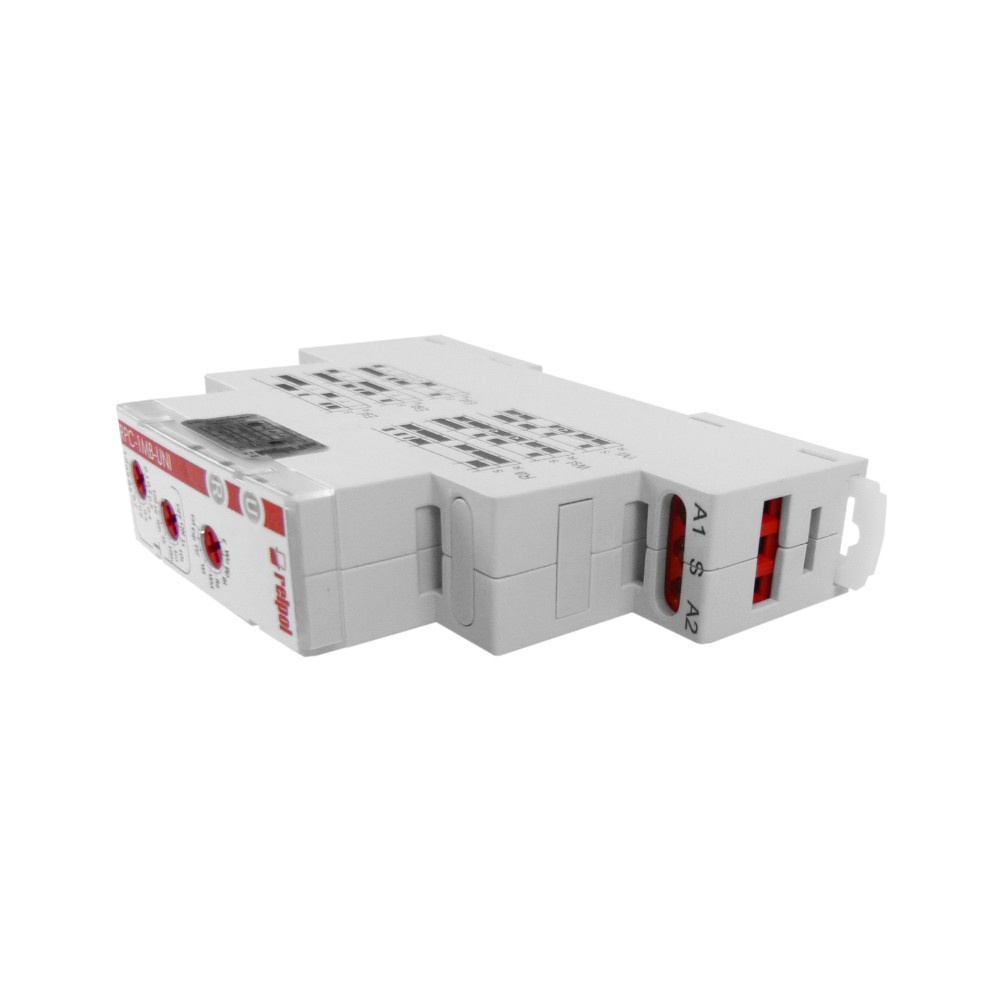

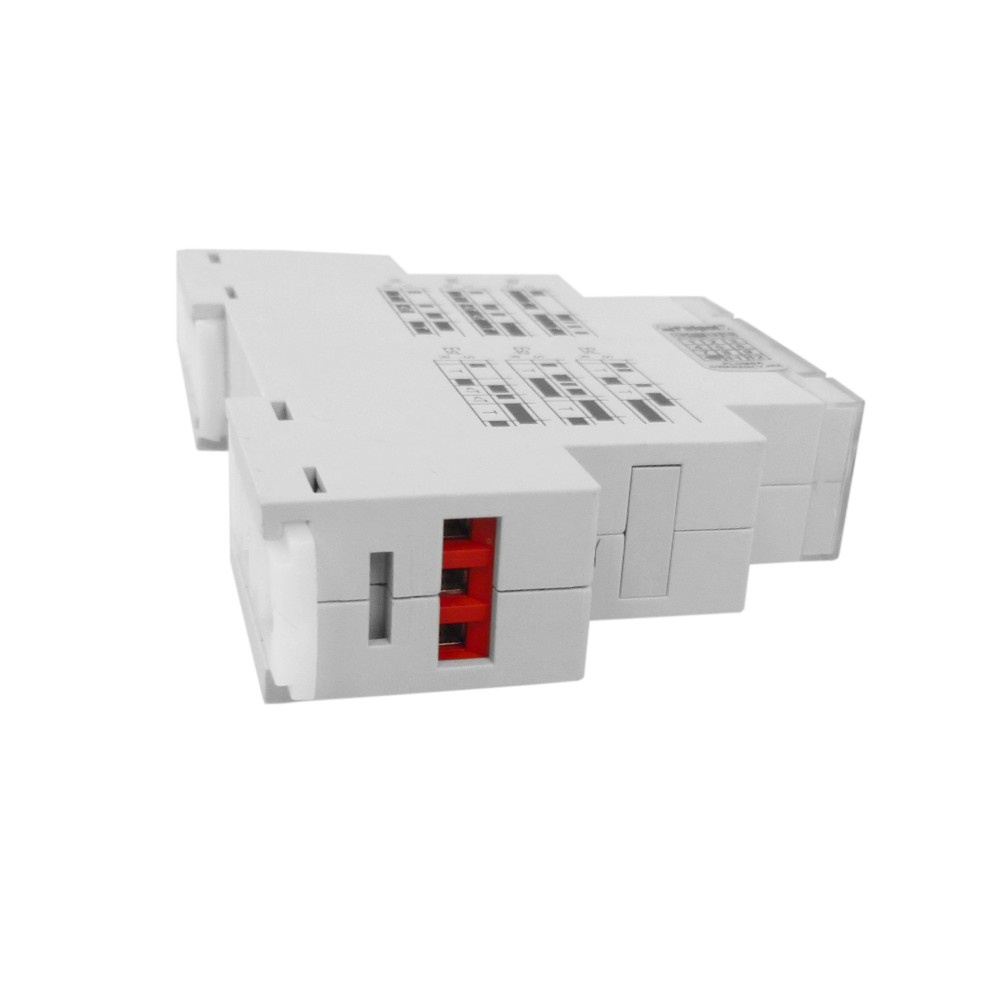

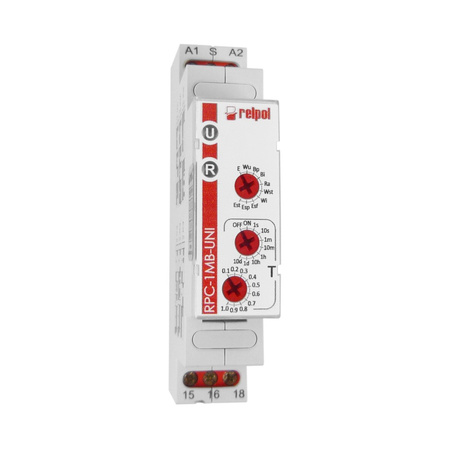

Przekaźnik czasowy wielofunkcyjny 1P 12-240V 10- funkcyjny 8 zakresów RPC-1MB-UNI Relpol 0240
- Wielofunkcyjny przekaźnik czasowy 1 styk 10 funkcji czasowych, 8 zakresów czasowych 12-240V RPC-1MB-UNI Relpol
Przekaźnik czasowy wielofunkcyjny
1 styk 10 funkcji czasowych 8 zakresów czasowych
Relpol
| Dane obwodu odmierzania czasu | |
| funkcje |

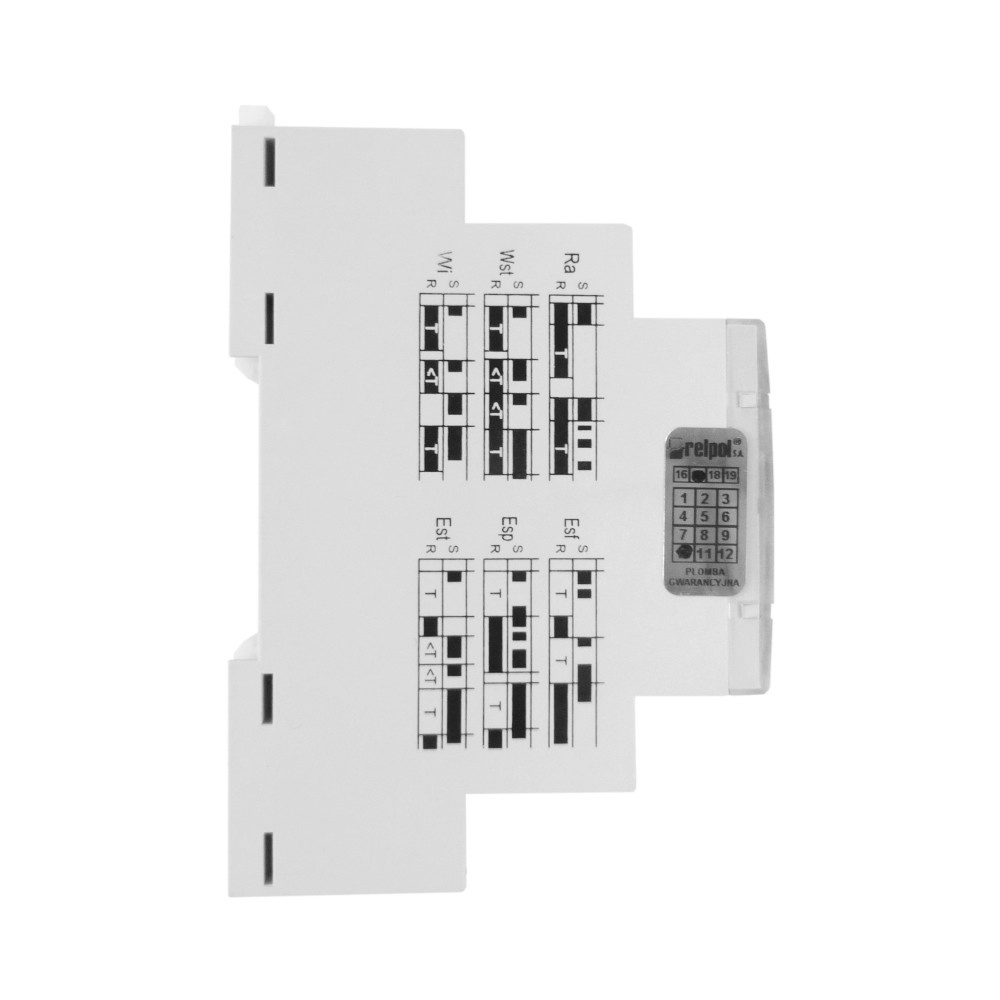

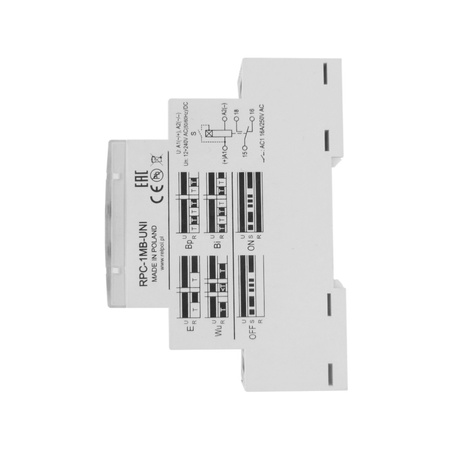

E - Opóźnione załączenie Wu - Załączenie na nastawiony czas Bp - Symetryczna praca cykliczna rozpoczynająca się od przerwy Bi - Symetryczna praca cykliczna rozpoczynająca się od załączenia Ra - Opóźnione wyłączenie sterowane zestykiem S, bez przedłużania czasu T Wst - Załączenie na nastawiony czas, wyzwalane zamknięciem zestyku S, z przedłużaniem czasu T - przedłużaniem załączenia przekaźnika wykonawczego R Wi - Załączanie na nastawiony czas sterowane zamknięciami zestyku sterującego S, z funkcją wyłączenia przekaźnika wykonawczego R przed upływem czasu T Esf - Opóźnione załączenie sterowane zestykiem S, bez przedłużania czasu T Esp - Opóźnione załączenie - jeden cykl, wyzwalane zamknięciem zestyku S Est - Opóźnione załączenie wyzwalane zamknięciem zestyku S, z przedłużaniem czasu T |
| funkcje dodatkowe |
- dioda zasilania - gdy czas nie jest odmierzany, świeci światłem ciągłym |
| zakresy czasowe |
ON - stałe załączenie OFF - Stałe wyłączenie 1s,10s, 1min, 10min, 1h, 10h, 1 doba, 10 dób |
| nastawa czasu |
płynna - (od 0,1 do 1)x zakres czasowy (nie dotyczy zakresu ON/OFF) |
|
dokładność nastawienia / powtarzalność |
±5% / ±0,5% |
| wielkości wpływające na nastawy czasowe |
temperatura:±5%/°C |
| czas regenaracji |
AC: ≤150ms 230V AC 50Hz |
| wyświetlanie |
dioda LED zielona U ON - sygnalizacja napięcia zasilania U dioda LED zielona U migająca - odmierzanie czasu T dioda LED żółta R ON/OFF - stan przekaźnika wyjściowego |
| montaż |
na szynie 35mm wg PN-EN 60715 |
| połączenie maksymalne |
przekrój 1x2,5mm2 (1x14AWG) |
| długość odizolowania przewodów |
6,5mm |
| moment dokręcenia zacisku |
0,5Nm |
| Obwód wyjściowy - dane styków | |
| liczba i rodzaj styków przełącznych |
1P |
| materiał styków |
AgSnO2 |
| maksymalne napięcie styków AC |
300V |
|
obciążenie znamionowe |
AC1 - 16A/250V AC |
| obciążalność prądowa trwała zestyku |
16A/250V AC |
| maksymalna moc łączeniowa w kategorii AC1 |
4000VA |
| minimalna moc łączeniowa |
1W 10mA |
| rezystancja zestyków |
≤100mΩ |
| maksymalna częstość łączeń |
600 cykli/h przy obciążeniu znamionowym w kategorii AC1 |
| Obwód wejściowy - dane styków | |
| napięcie znamionowe |
230V 50/60Hz AC zaciski A1,A2 12-240V 50/60Hz zaciski (+) A1, (-)A2 |
| napięcie odpadowe |
≥0,1 Un |
| roboczy zakres napięcia zasilania |
0,9-1,1 Un |
|
znamionowy pobór mocy |
AC ≤3,5VA 230V AC 50Hz |
| zakres częstotliwości zasilania |
48-63Hz AC |
|

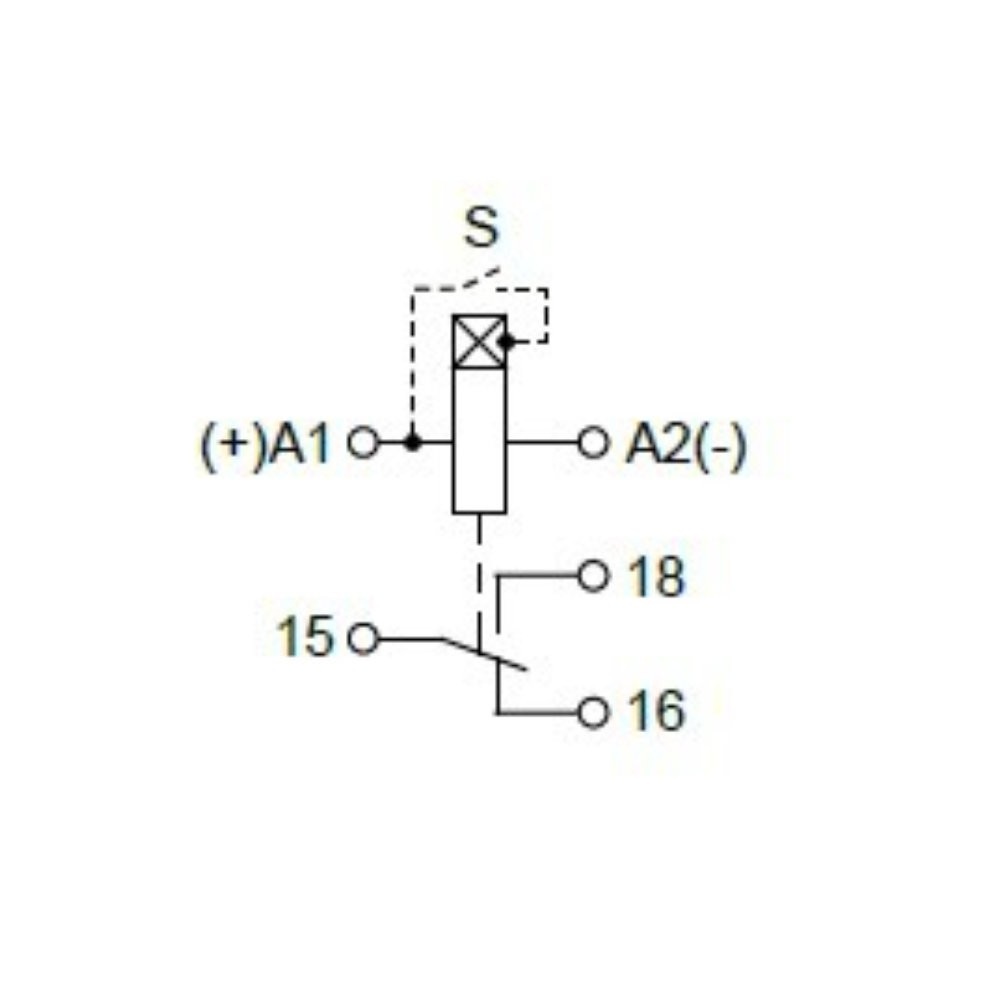

zestyk sterujący (zacisk sterujący S aktywuje się przez podłączenie do zacisku A1, przez zewnętrzny zestyk sterujący S) |
minimalne napięcie (przy którym rozpoznawalny jest sygnał sterujący): 0,7Un
|
| Dane izolacji wg PN-EN 60664-1 | |
| znamionowe napięcie izolacji |
250V AC |
| znamionowe napięcie udarowe | 4000V |
| kategoria przepięciowa |
III |
|
stopień zanieczyszczenia izolacji |
2 |
| klasa palności wg UL94 |
obudowa: V-O |
| napięcie probiercze |
wejście-wyjście: 4000V AC typ izolacji: podstawowa przerwy zestykowej: 1000V AC rodzaj przerwy: oddzielenie niepełne pomiędzy torami prądowymi: 2000V AC zestyki 2P, typ izolacji: podstawowa |
| Pozostałe dane | |
| trwałość łączeniowa |
w kategorii AC1 >0,5x105 |
| trwałość mechaniczna cykle |
>3x107 |
| wymiary |
|
|
moduł instalacyjny |
szerokość 17,5 mm |
|
temperatura otoczenia |
składowania: od -40 do + 70°C |
| stopień ochrony obudowy |
IP20 wg PN-EN 60529 |
|
wilgotność względna |
do 85% |
|
odporność na udary / wibracje |
15g/0,35 mm DA |
| Dane produktu | |
| uznania, dyrektywy, certyfikaty |
CE, |
| producent |
Relpol |
| symbol |
RPC-1MB-UNI |
|
EAN |
5900005230240 |
Funkcje czasowe
