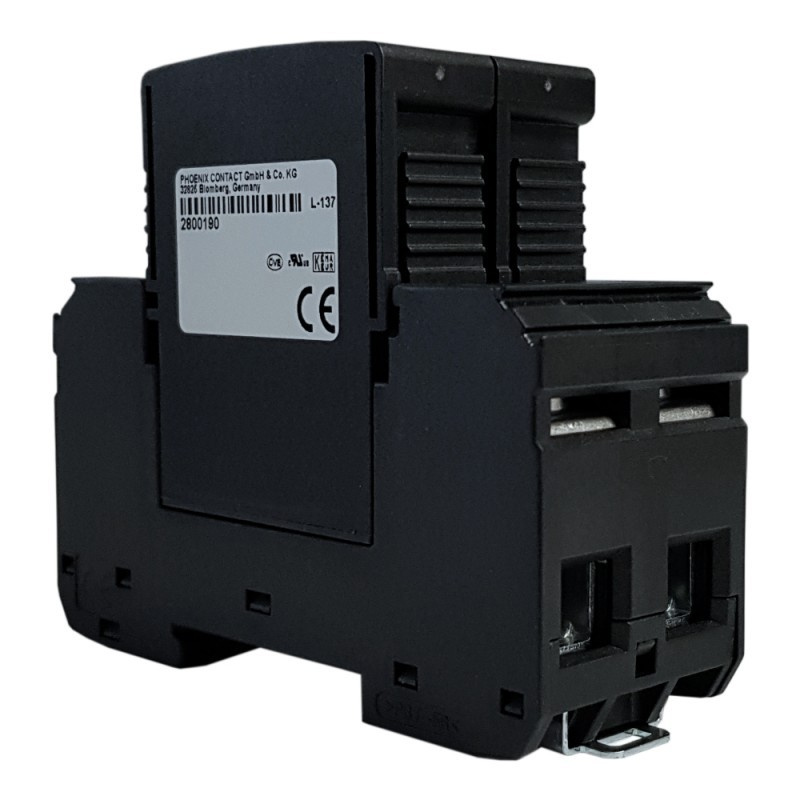

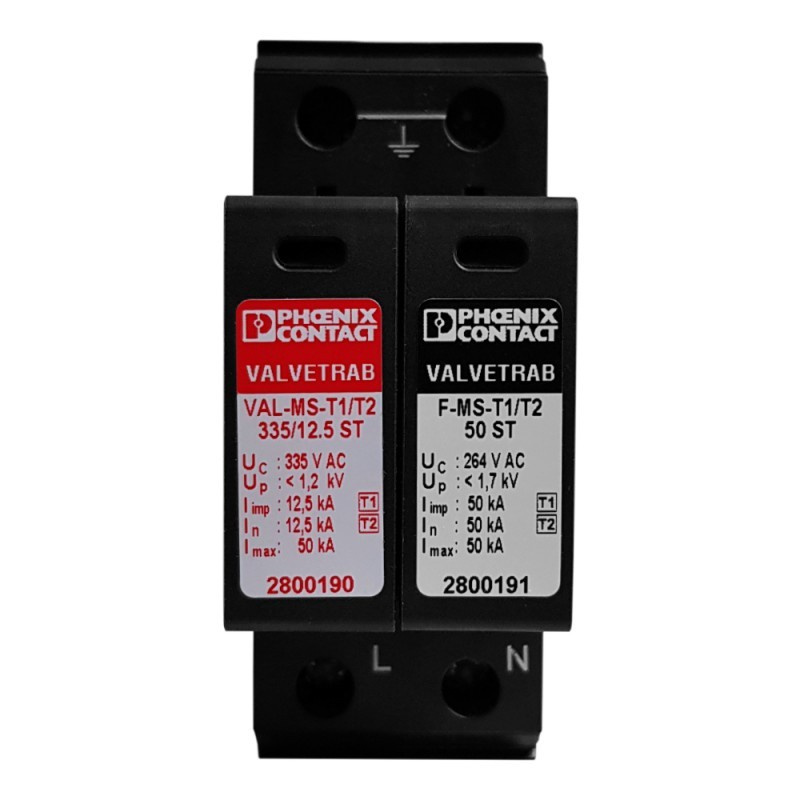

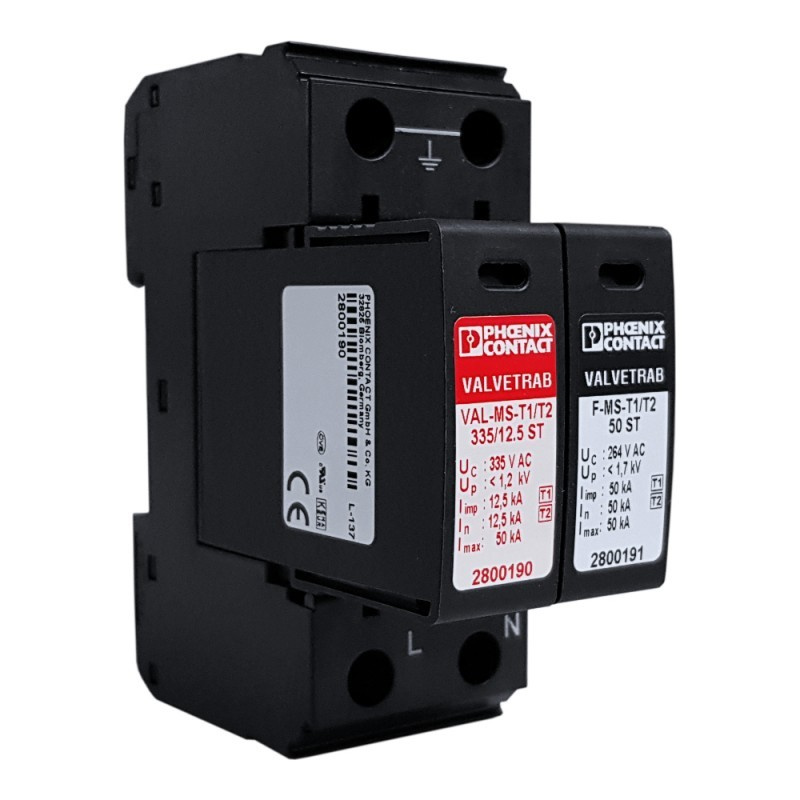

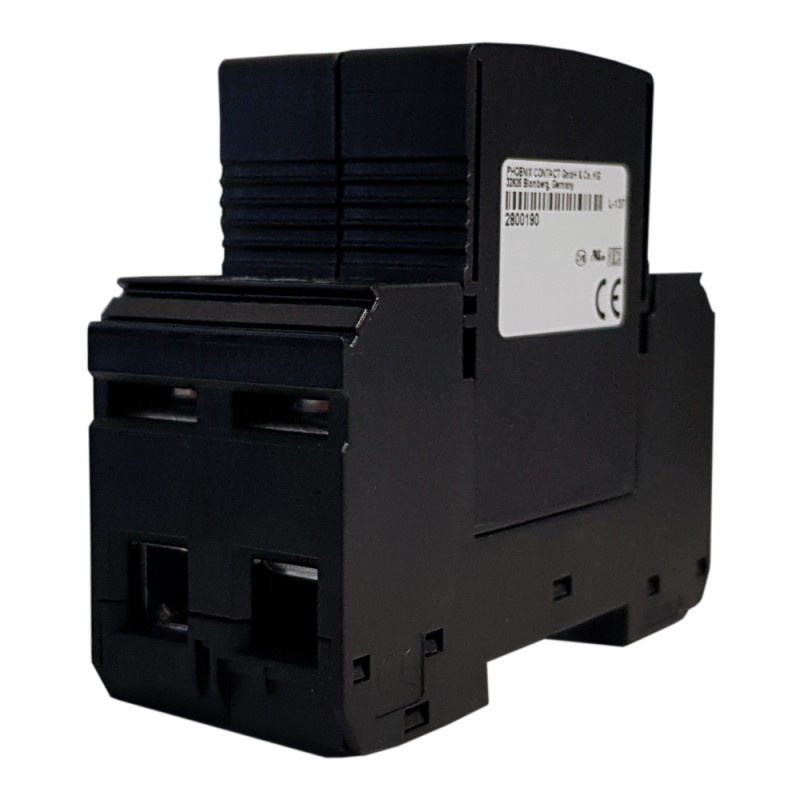

Uniwersalny wtykowy ogranicznik przepięciowy na bazie warystora do 1-fazowych sieci zasilających z oddzielnym przewodem N i PE (system 3-przewodowy: L1, N, PE). Ogranicznik zapewnia bezpieczne trzymanie wtyczek w przypadku wysokich obciążeń wywołanych wyładowaniami atmosferycznymi i silnym wibracjom dzięki nowo opracowanym zatrzaskom.

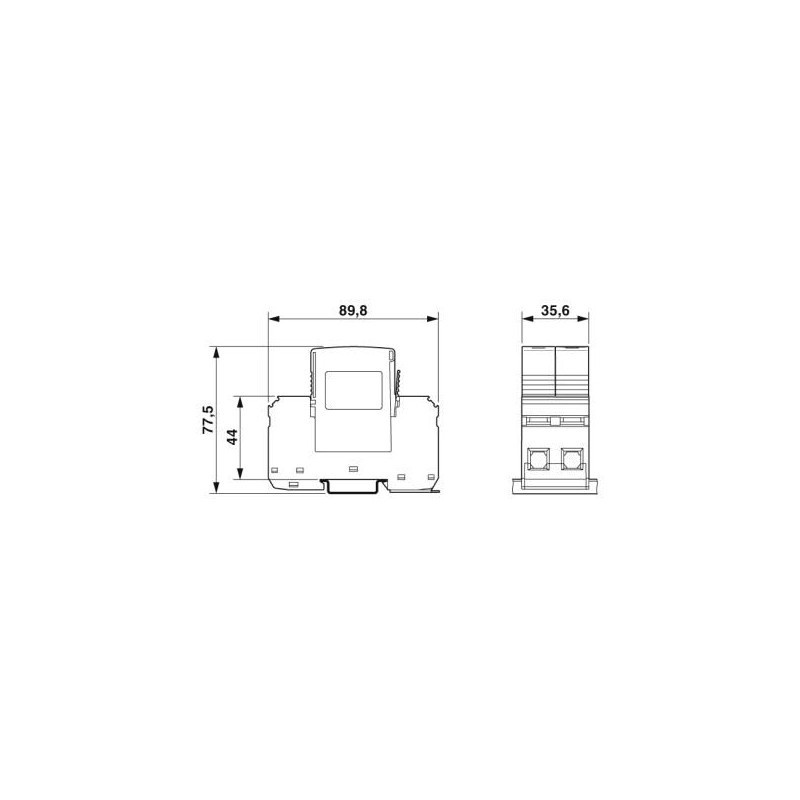

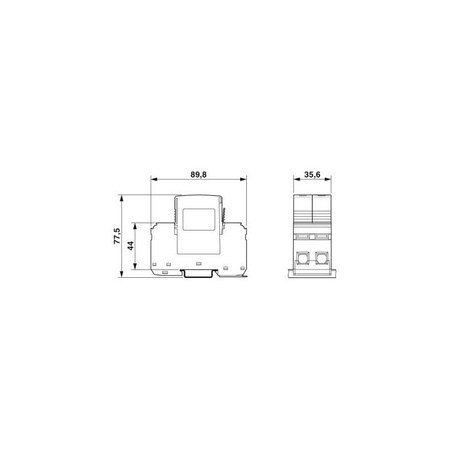

| WYMIARY | |
| Wysokość |
89,8mm |
| Szerokość |
35,6mm |
|
głębokość |
77,5 (ze szyną DIN 7,5mm) |
|
jedn. podz. |
2 TE |
| WARUNKI ŚRODOWISKOWE | |
| stopień ochrony | IP20 (tylko w przypadku stosowania punktów przyłączeniowych) |
| temperatura otoczenia (praca) | -40 °C ... 80 °C |
| temperatura otoczenia (składowanie / transport) | -40 °C ... 80 °C |
| wysokość | ≤ 2000 m (amsl (powyżej normy zero)) |
| dopuszczalna wilgotność powietrza (praca) | 5% ... 95% |
| wstrząsy (eksploatacja) | 30g (półsinusoida / 11ms) |
| drgania (praca) | 7,5g (10 ... 500 Hz / 2,5h / X,Y,Z) |
| INFORMACJE OGÓLNE | |
| klasa testu IEC |
I / II T1 / T2 |
| TYP EN | T1 / T2 |
| system zasilania IEC | TT, TN-C, TN-S |

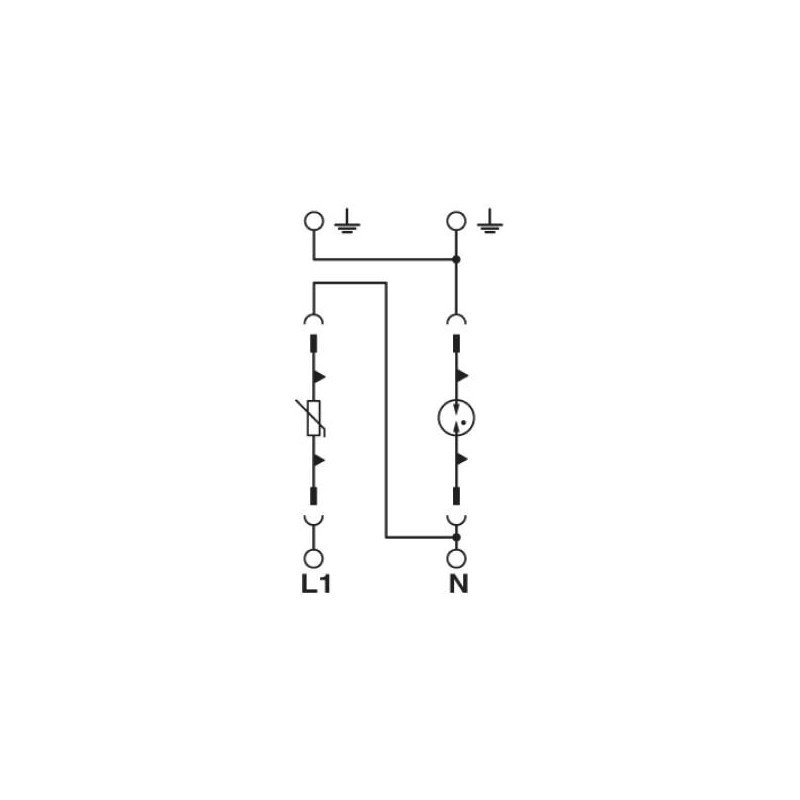

| tory ochronne | L-N, L-PE, N-PE |
| rodzaj montażu | szyna nośna 35mm |
| kolor | głęboka czerń RAL 9005 |
| materiał obudowy | PA 6.6, PBT |
| stopień zabrudzenia | 2 |
| materiał obudowy | V-0 |
| UKŁAD OCHRONNY | |
| napięcie znamionowe UN |
240 V AC (TN-S) 240 V AC (TT) |
| częstotliwość znamionowa fN | 50 Hz (60 Hz) |
| najwyższe napięcie pracy UC (L-N) | 335 V AC |
| najwyższe napięcie trwałe UC (L-PE) | 335 V AC |
| najwyższe napięcie pracy UC (N-PE) | 264V AC |
| znam. prąd obciążenia IL | 80 A |
| prąd przewodu ochr. IPE | ≤ 5 µA |
| pobór mocy w trybie czuwania PC | ≤ 270 mVA |
| znamionowy prąd odprowadzany In (8/20) µs (L-N) | 12,5 kA |
| znamionowy prąd odprowadzany In (8/20) µs (L-PE) | 12,5 kA |
| znamionowy prąd odprowadzany In (8/20) µs (N-PE) | 50 kA |
| maks. prąd wyładowczy Imax (8/20) µs | 50 kA |
| DANE PRZYŁĄCZENIOWE | |
| rodzaj przyłącza | złączki śrubowe |
| gwint śruby | M5 |
| moment dokręcany |
3 Nm (1,5 mm² ... 16 mm²) 4,5 Nm (25 mm² ... 35 mm²) |
| Normy i klasyfikacje | |
| normy |
IEC 61643-11 2011 EN 61643-11 2012 |
| klasyfikacje | eCl@ss, ETIM, UNSPSC |
| Dane o produkcie | |
| kod producenta | 2800187 |
| kod EAN | 4046356518581 |
