Odgromnik Ogranicznik Przepięć Typ 1/2 VAL-MS-T1/T2 335/12.5/3+1 PHOENIX CONTACT 8567
EAN: 4046356518567
Odgromnik Ogranicznik Przepięć Typ 1/2 VAL-MS-T1/T2 335/12.5/3+1 PHOENIX CONTACT
Odgromnik Ogranicznik Przepięć Typ 1/2 VAL-MS-T1/T2 335/12.5/3+1 PHOENIX CONTACT

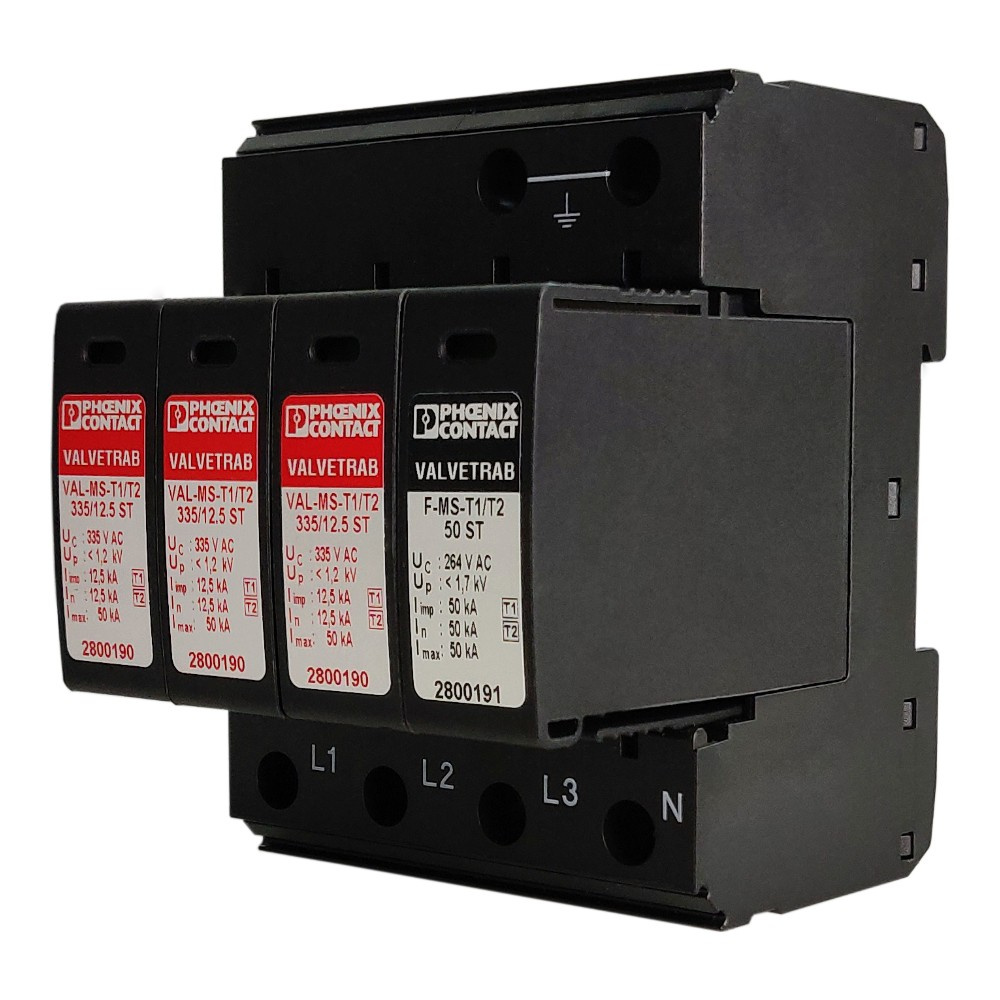

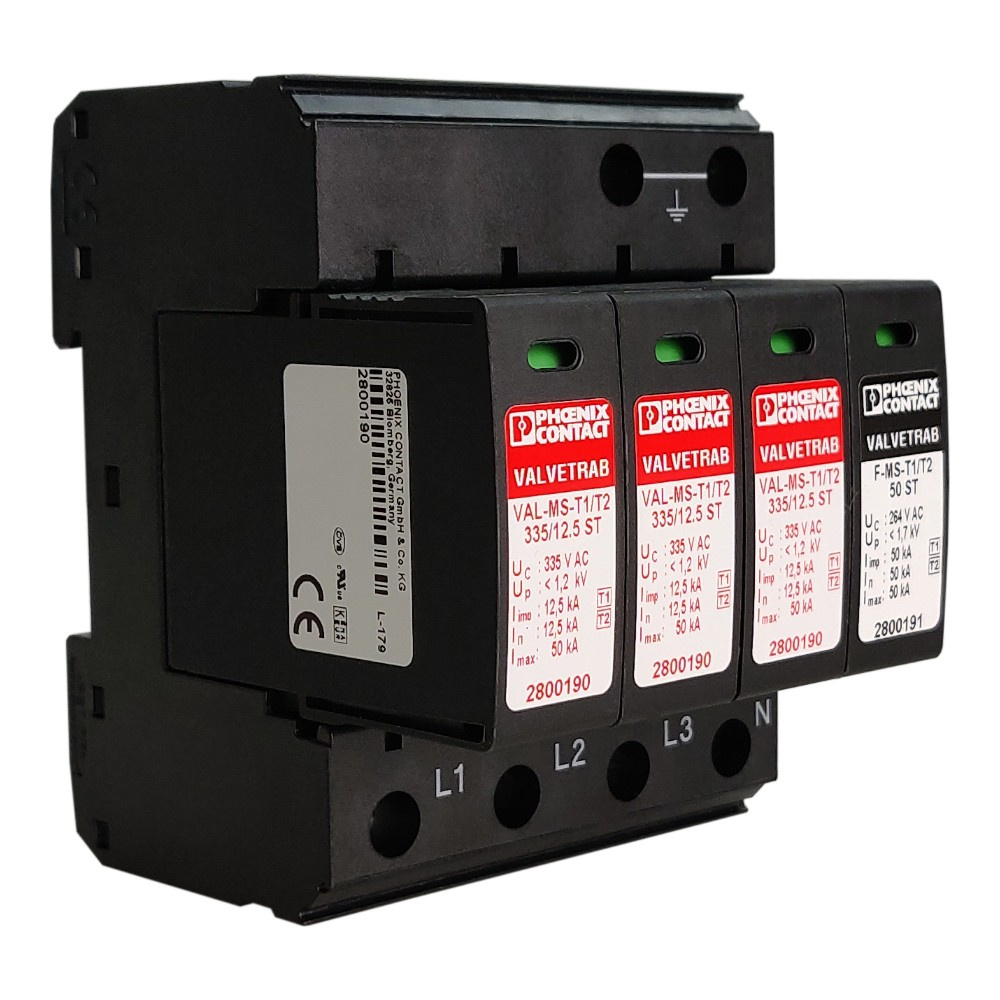

Ogranicznik przepięć typ 1/2
VAL-MS-T1/T2 335/12.5/3+1
Phoenix CONTACT

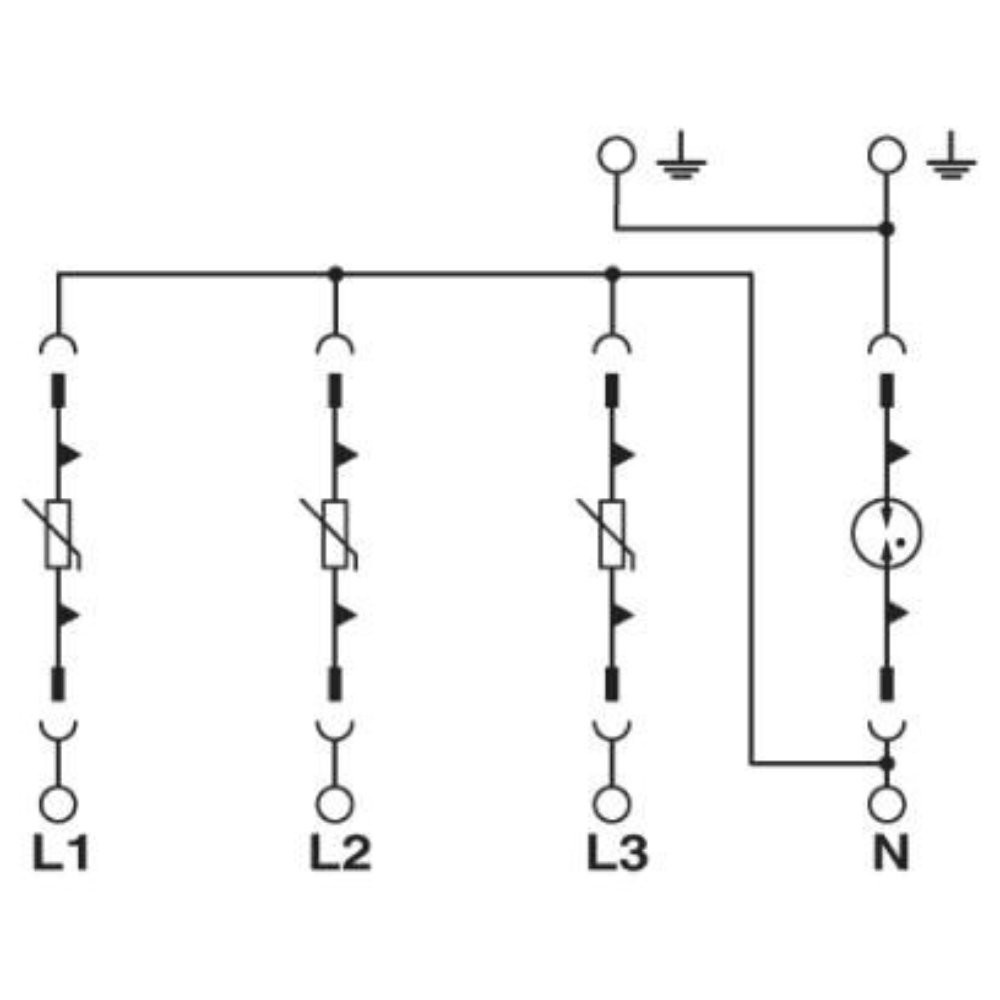

Ogranicznik przepięć Phoenix Contact typ 1/2 - VAL-MS-T1/T2 to idealna ochrona instalacji fotowoltaicznych. Produkt przystosowany do pracy z prądem zmiennym, jest zgodny z normą EN 50539-11, co świadczy o wysokim poziomie bezpieczeństwa, jakie zapewnia odgromnik. Ogranicznik przepięciowy na bazie warystora do 3-fazowych sieci zasilających z oddzielnym przewodem N i PE (system 5-przewodowy: L1, L2, L3, N, PE), do klas ochrony odgromowej III i IV. Wbudowany optyczny wskaźnik stanu ostrzega użytkownika na wypadek wszelkich anomalii w działaniu instalacji. Wysoka jakość potwierdzona jest klasyfikacjami eCl@ss, UNSPSC czy ETIM.

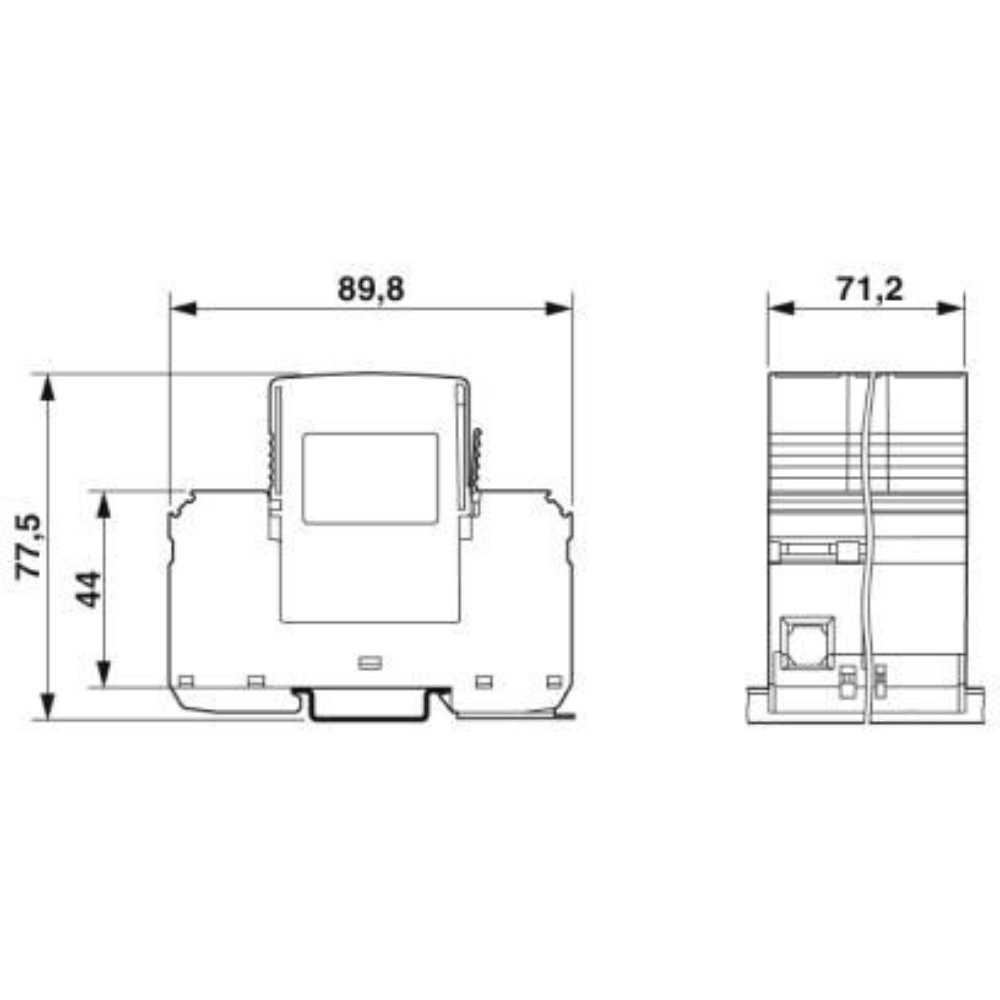

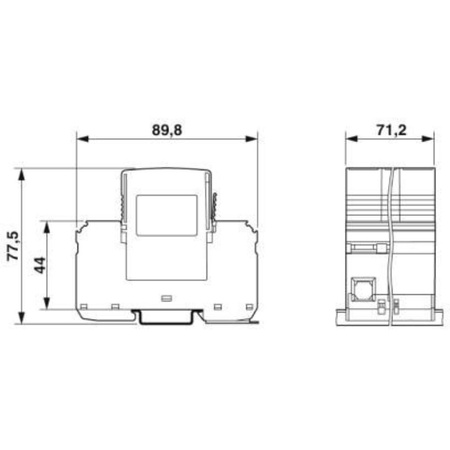

WYMIARY | |
Wysokość |
89,8mm |
Szerokość |
71,2mm |
Głębokość | 77,5 mm (z szyną DIN 7,5 mm) |
Jednostka Podziału | 4 TE |
WARUNKI ŚRODOWISKOWE | |
Stopień ochrony | IP20 (tylko w przypadku stosowania punktów przyłączeniowych) |
Temperatura otoczenia (praca) | -40 °C ... 80 °C |
Temperatura otoczenia (składowanie/transport) | -40 °C ... 80 °C |
Wysokość | ≤ 2000 m (m. n.p.m. (powyżej normy zero)) |
Dopuszczalna wilgotność powietrza (praca) | 5 % ... 95 % |
Wstrząsy (eksploatacja) | 30g (Półsinusioda / 11 ms / 3x ±X, ±Y, ±Z) |
Drgania (praca) | 7,5g (5-500 Hz / 2,5 h / XYZ) |
INFORMACJE OGÓLNE | |
Klasa testu IEC |
|
EN Type |
|
System zasilania IEC |
|
Tory ochronne |
|
Rodzaj montażu | Szyna nośna: 35 mm |
Kolor | głęboka czerń RAL 9005 |
Materiał obudowy | PA 6.6-FR (Poliamid 6) PBT-FR (Poli(tereftalan butylenu)) |
Stopień zabrudzenia | 2 |
Odstęp do aktywnych i uziemionych części | 8 mm |
Klasa palności wg UL 94 | V-0 |
Konstrukcja | Moduł wtykowy do montażu na szynie montażowej, dwuczęściowy |
Liczba biegunów | 4 |
Komunikat: Uszkodzona ochrona przepięciowa | optyczny |
UKŁAD OCHRONY | |
Częstotliwość znamionowa fN | 50 Hz (60 Hz) |
Najwyższe napięcie pracy UC (L-N) | 335 V AC |
Najwyższe napięcie trwałe UC (L-PE) | 335 V AC |
Najwyższe napięcie pracy UC (N-PE) | 264 V AC |
znam. prąd obciążenia IL | 80 A |
Prąd przewodu ochr. IPE | ≤ 5 µA |
Pobór mocy w trybie czuwania PC | ≤ 810 mVA |
Znamionowy prąd odprowadzany In (8/20) µs (L-N) | 12,5 kA |
Znamionowy prąd odprowadzany In (8/20) µs (L-PE) | 12,5 kA |
Znamionowy prąd odprowadzany In (8/20) µs (N-PE) | 50 kA |
Maks. prąd wyładowczy Imax (8/20) µs | 50 kA |
Probierczy prąd piorunowy (10/350) µs, (L-N) ładunek | 6,25 As |
Probierczy prąd piorunowy (10/350) µs, (L-N) energia właściwa | 39 kJ/Ω |
Probierczy prąd piorunowy (10/350) µs, (L-N) wartość szczytowa prądu Iimp | 12,5 kA |
Probierczy prąd piorunowy (10/350) µs, (L-PE) ładunek | 6,25 As |
Probierczy prąd piorunowy (10/350) µs, (L-PE) energia właściwa | 39 kJ/Ω |
Probierczy prąd piorunowy (10/350) µs, (L-PE) wartość szczytowa prądu Iimp | 12,5 kA |
Probierczy prąd piorunowy (10/350) µs, (N-PE) ładunek | 6,25 As |
Probierczy prąd piorunowy (10/350) µs, (N-PE) energia właściwa | 39 kJ/Ω |
Probierczy prąd piorunowy (10/350) µs, (N-PE) wartość szczytowa prądu Iimp | 12,5 kA |
Sumaryczny prąd odprowadzany Itotal (8/20) µs | 50 kA |
Sumaryczny prąd odprowadzany Itotal (10/350) µs | 50 kA |
Zdolność gaszenia prądu następczego Ifi (N-PE) | 100 A |
Odporność na zwarcie ISCCR | 25 kA |
Poziom ochrony Up (L-N) | ≤ 1,2 kV ≤ 1,6 kV (30 kA - 8/20µs) |
Poziom ochrony Up (L-PE) | ≤ 2 kV |
Poziom ochrony Up (N-PE) | ≤ 1,7 kV |
Napięcie resztkowe Ures (L-N) |
|
Napięcie resztkowe Ures (L-PE) |
|
Napięcie resztkowe Ures (N-PE) |
|
Zachowanie TOV dla UT (L-N) |
|
Zachowanie TOV dla UT (N-PE) | 1200 V AC (200 ms / withstand mode) |
Czas odpowiedzi tA (L-N) | ≤ 25 ns |
Czas odpowiedzi tA (L-PE) | ≤ 100 ns |
Czas odpowiedzi tA (N-PE) | ≤ 100 ns |
Maksymalne zabezpieczenie wstępne w instalacjach przelotowych V | 80 A (gG - 16 mm²) |
Maksymalne zabezpieczenie wstępne w instalacjach w układzie promieniowym | 160 A (gG) |
DANE PRZYŁĄCZENIOWE | |
Rodzaj przyłącza | Złączki śrubowe |
Gwint śruby | M5 |
Moment dokręcania | 3 Nm (1,5 mm² ... 16 mm²) 4,5 Nm (25 mm² ... 35 mm²) |
Długość usuwanej izolacji | 16mm |
Przekrój przewodu giętkiego | 1,5 mm² ... 25 mm² |
Przekrój przewodu sztywnego | 1,5 mm² ... 35 mm² |
Przekrój przewodu AWG | 15 ... 2 |
Rodzaj przyłącza | Widełk. końcówka kabla |
Przekrój przewodu giętkiego | 1,5 mm² ... 16 mm² |
SPECYFIKACJE UL | |
Typ SPD | 6CA |
Maks. napięcie trwałe MCOV (L-L) | 670 V AC |
Maks. napięcie trwałe MCOV (L-N) | 335 V AC |
Maks. napięcie trwałe MCOV (L-G) | 335 V AC |
Maks. napięcie trwałe MCOV (N-G) | 264 V AC |
Tory ochronne | L-L L-N L-G N-G |
System rozdziału energii | Wye |
Mierzone napięcie ograniczenia MLV (L-L) | 3570 V |
Mierzone napięcie ograniczenia MLV (L-N) | 2630 V |
Mierzone napięcie ograniczenia MLV (L-G) | 3600 V |
Mierzone napięcie ograniczenia MLV (N-G) | 2600 V |
Znamionowy prąd odprowadzany In (L-L) |
20 kA |
Znamionowy prąd odprowadzany In (L-N) |
20 kA |
Znamionowy prąd odprowadzany In (L-G) |
20 kA |
Znamionowy prąd odprowadzany In (N-G) |
20 kA |
PARAMETRY PRZYŁĄCZENIOWE | |
Przekrój przewodu AWG | 10 ... 2 |
Moment dokręcania | 30 lbf-in. |
NORMY, PRZEPISY I KLASYFIKACJE | |
Normy/przepisy | IEC 61643-11 2011 EN 61643-11 2012 |
China RoHS | Okres użytkowania zgodnie z przeznaczeniem: nieograniczony = EFUP-e |
eCl@ss |
|
ETIM |
|
UNSPSC |
|
