Złączki szynowe in. listwowe, potocznie zwane "zugami" służą do łączenia przewodów w rozdzielnicach. Montowane są najczęściej na najwyższej szynie DIN/Euro/TS-35 pojedyńczo albo w blokach, składane w wielotorowe listwy zaciskowe. Do nich podczas prefabrykacji rozdzielnicy wyprowadza się wejścia i wyjścia od aparatów elektrycznych. Tak przygotowana rozdzielnica może być potem dostarczona na obiekt i podłączona bez ingerencji w połączenia wewnętrzne. Obwody instalacji podłącza się wprost do złączek szynowych zgodnie ze schematem i oznaczeniami na złączkach, co znacznie przyśpiesza instalowanie rozdzielnicy.

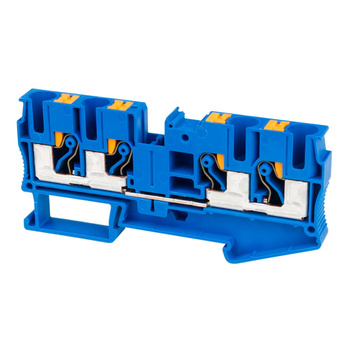

Złączka szynowa 6mm2 4-przewodowa 1P Przelotowa Zaciskowa Phoenix Contact 8138
- Terminal przepustowy Zaciskowy 4-przewodowy 6mm2 3212947 PT 6-QUATTRO BU Phoenix Contact
Złączka szynowa 0,2 - 6 mm2
Terminal przepustowy Phoenix Contact
Złączki szynowe zaciskowe służą do tworzenia połączeń przelotowych w modułach rozdzielczych. Gwarantują bezpieczne połączenie przewodów. Montaż na szynie montażowej TH-35 zapewnia trwałe przytwierdzenie. Obudowy złączek zostały wykonane z wysokojakościowych tworzyw sztucznych. Złączki szynowe Phoenix Contact przeszły wiele testów potwierdzających ich jakość i wytrzymałość. Złącza typu push in oprócz cech systemowych systemu CLIPLINE complete charakteryzują się łatwym okablowaniem przewodów z końcówką rurkową lub przewodów sztywnych bez użycia narzędzi. Oprócz możliwości kontroli w podwójnym szybie funkcyjnym na wszystkich złączach dostępny jest dodatkowy odczep kontrolny. Kompaktowa budowa i połączenie czołowe umożliwiają okablowanie na minimalnej przestrzeni. Złączki szynowe Phoenix Contact przeszły wiele testów potwierdzających ich jakość i wytrzymałość. Złączkom zostały przyznane certyfikaty UL oraz VDE.
symbol | 3212947 PT 6-QUATTRO BU |
typ | złączka szynowa |
rodzaj | zaciskowa |
kolor | niebieska |
zastosowanie | połączenie przewodów |
liczba poziomów | 1 |
ilość przyłączy | 4 |
potencjały | 1 |
przekrój znamionowy | 6 mm2 |
zakres | PA |
klasa palności wg. UL 94 | V0 |
znamionowe napięcie udarowe | 8 kV |
stopień zabrudzenia | 3 |
kategoria przepięciowa | III |
grupa materiału izolacyjnego | I |
maksymalna utrata mocy w warunkach znamionowych | 1,31 W |
maksymalny prąd obciążenia | 52 A |
prąd znamionowy In | 41A |
napięcie znamionowe Un | 1000V |
otwierana ściana boczna | tak |
temperatura otoczenia (praca) | -60 °C ... 85 °C |
temperatura otoczenia (składowanie / transport) | -25 °C ... 55 °C (Krótkotrwale, nie powyżej 24 h, -60 do +70°C) |
względny wskaźnik temperatury izolacji (Elec., UL 746 B) | 130 °C |
wskaźnik temperatury izolacji (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
statyczne zastosowanie materiału izolacyjnego w zimnie | -60 °C |
przyłącze | 1-poziomowe |
rodzaj przyłącza | zaciski Push-in |
długość odizolowania | 10 mm ... 12 mm |
przyłącze według normy | IEC 60947-7-1 CSA RoHS |
przekrój przewodu sztywnego | 0,5 mm² - 10 mm² |
przekrój przewodu AWG | 20-10 |
przekrój przewodu elastycznego | 20 |
przekrój przewodu giętkiego z końcówką rurkową | 0,5-6 mm² |
szerokość | 8,2 mm |
szerokość pokrywy | 2,2 mm |
długość | 90,5 mm |
wysokość | 42,2mm |
wysokość NS 35/7,5 | 43,5 mm |
wysokość NS 35/15 | 51 mm |
normy i dopuszczenia |
|
producent | Phoenix Contact |
oznaczenie producenta | 3212947 PT 6-QUATTRO BU |
kod EAN | 4046356538138 |
