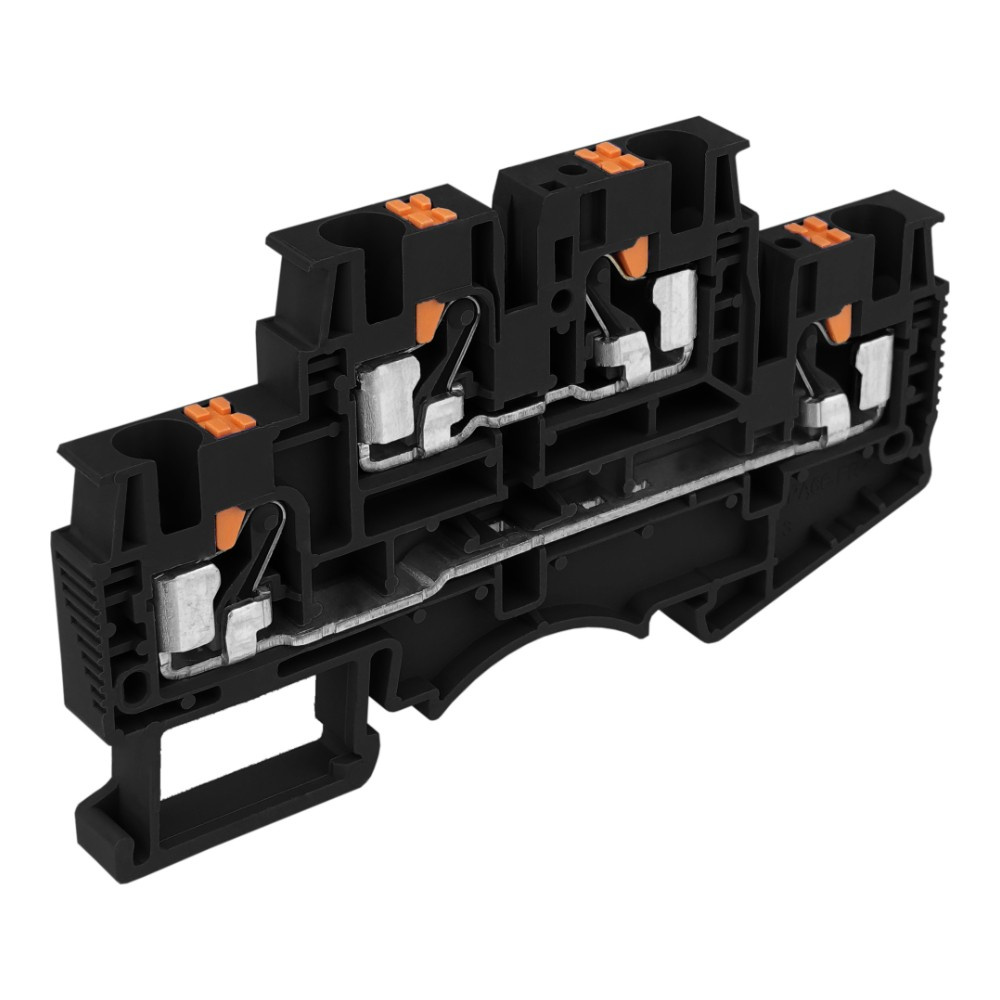

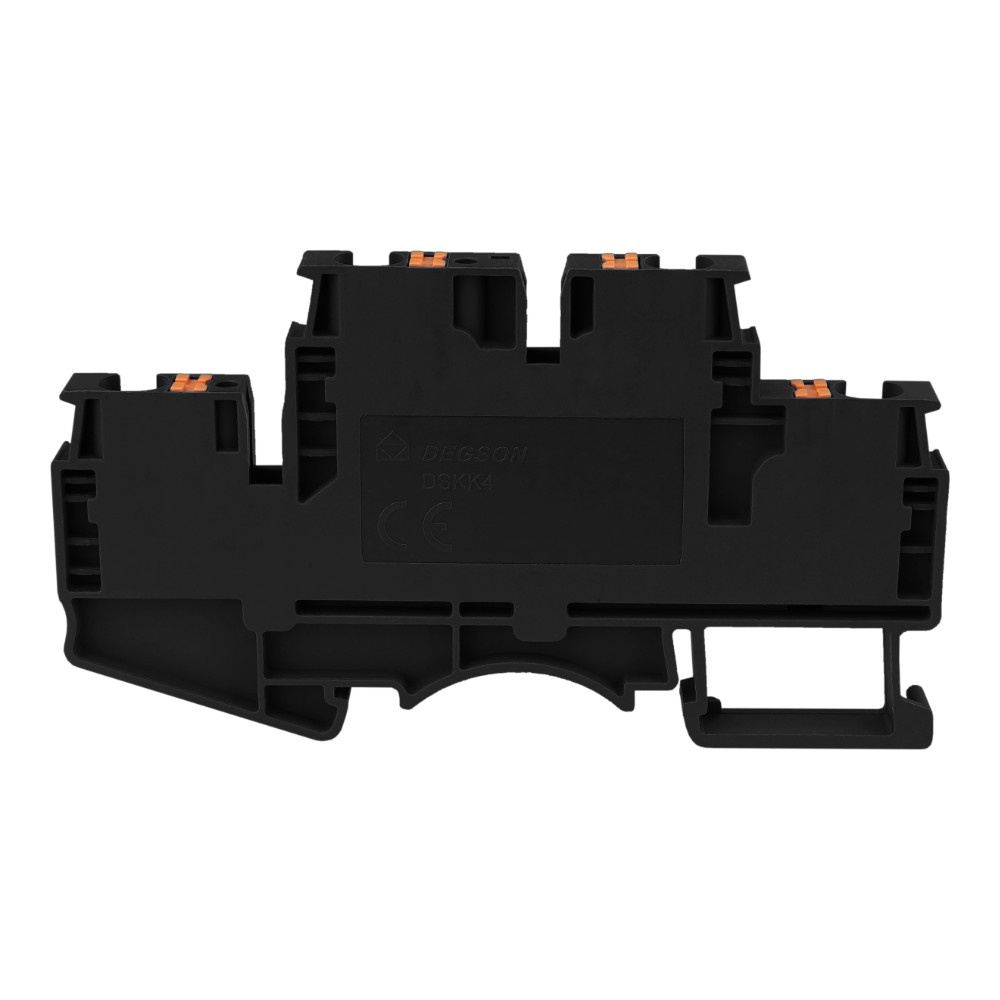

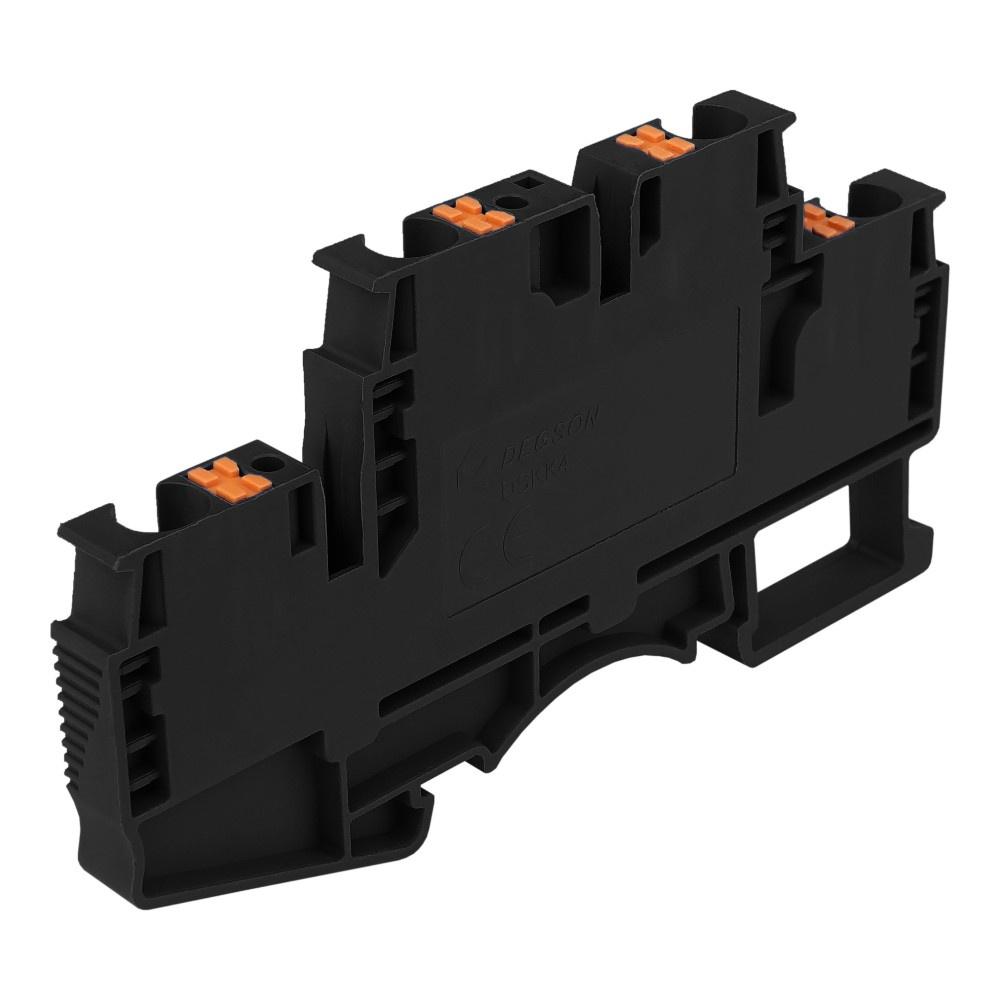

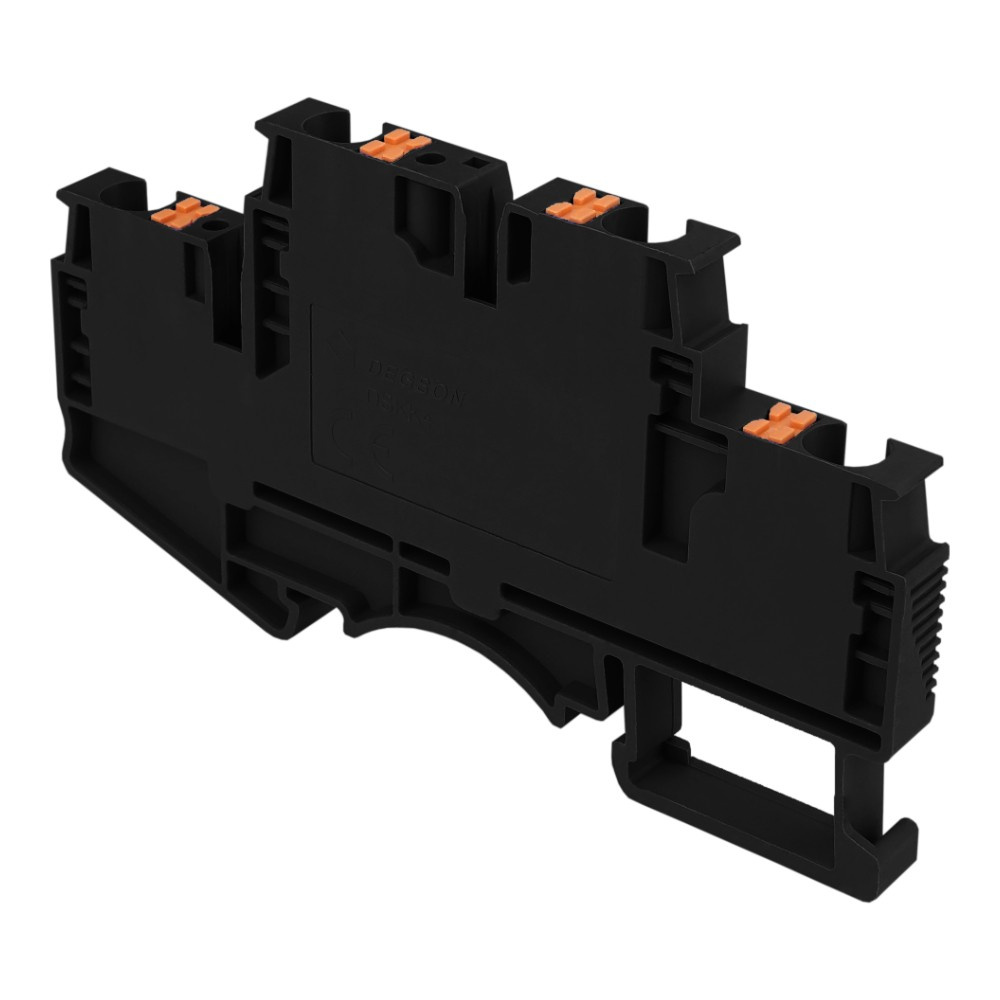

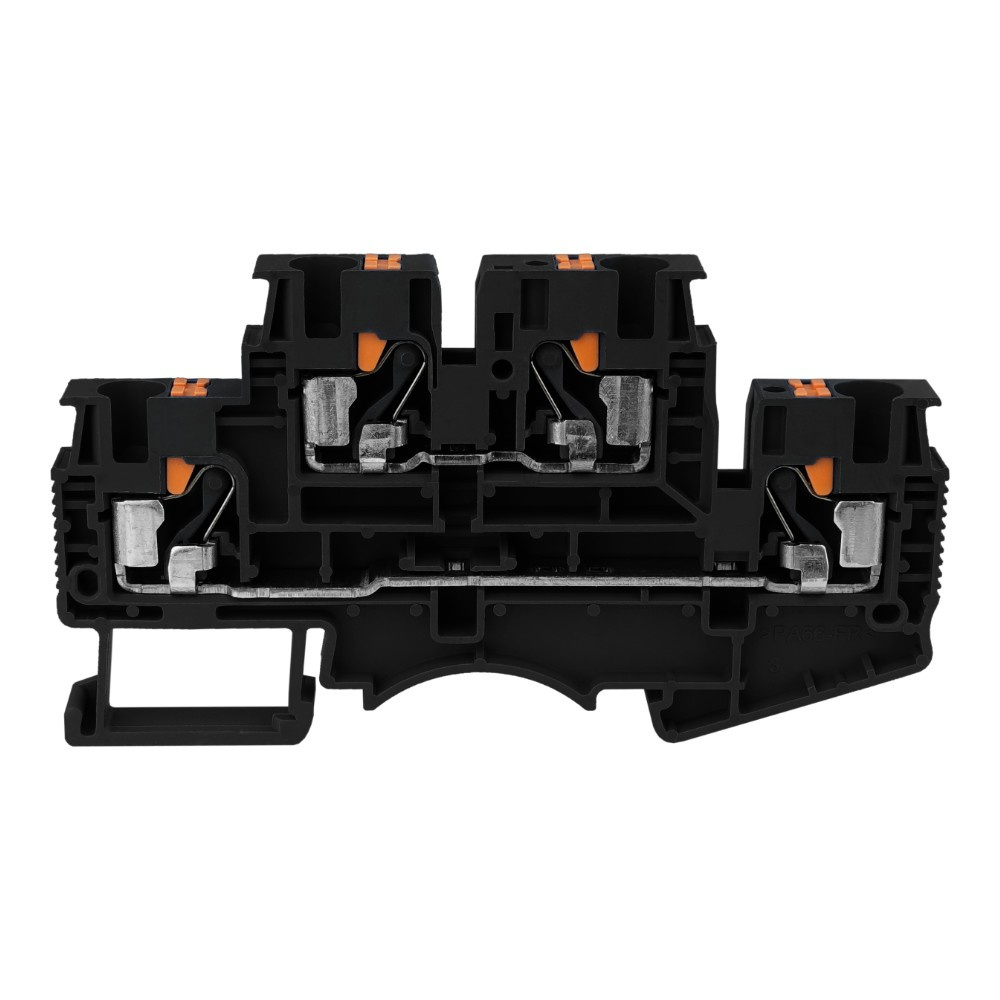

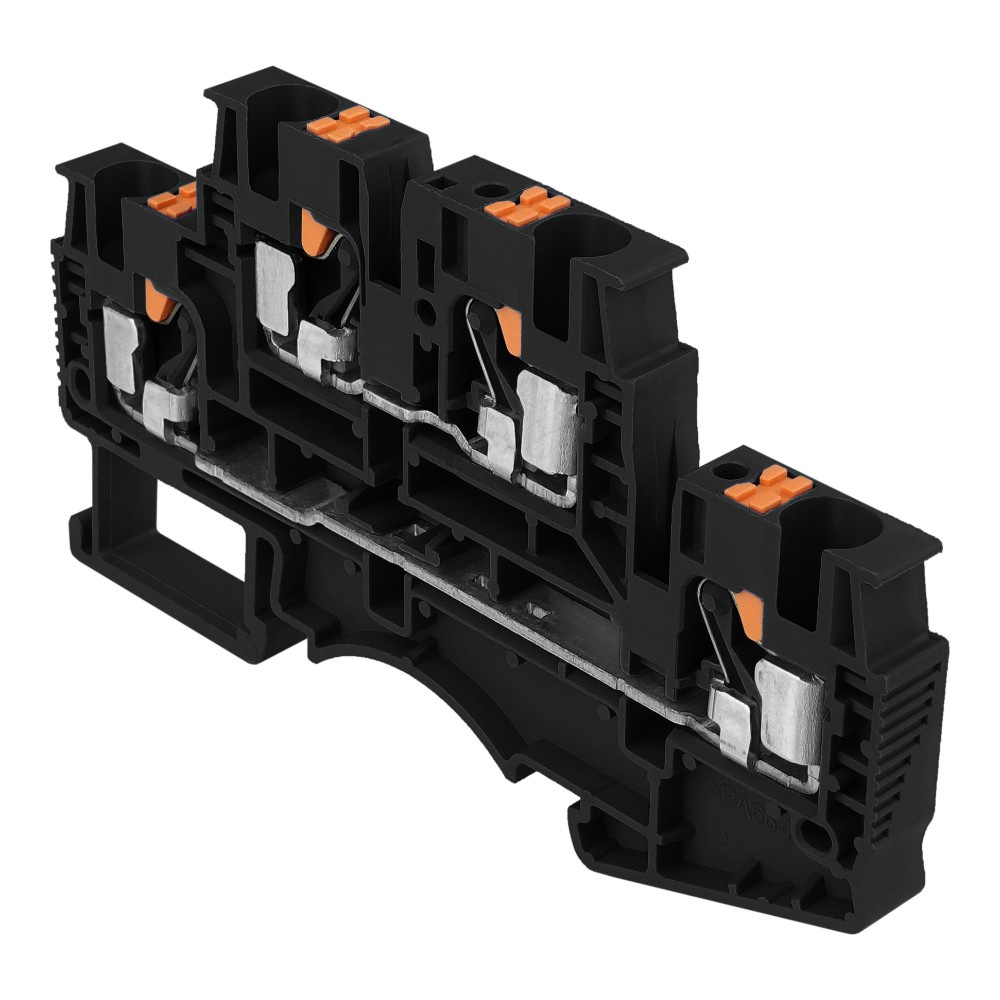

Złączka szynowa zaciskowa czarna 4mm2 2-piętrowa 4-przewodowa DSKK4-01P-13-00A(H)
Złączka szynowa DSKK4 sprężynowa
2-poziomowa, czarna, 4-przewodowa
⭐⭐⭐⭐⭐
Instalacja elektryczna złożona z wielu przewodów musi zapewniać ciągłość przepływu prądu w obwodzie. Złączki przelotowe są montowane na szynie DIN TH/TS 35 i umożliwiają łączenie przewodów oraz ich mostkowanie. Złączki szynowe serii DSKK4 umożliwiają szybkie i wygodne łączenie przewodów o przekroju 0.2 - 4mm2 (24 - 10 AWG) przy pomocy zacisków sprężynowych. Obudowy złączek zostały wykonane z wysokojakościowych tworzyw sztucznych PA66 oraz UL94V-0. Wszystkie elementy metalowe w złączce zostały wykonane z powlekanego stopu miedzi. Złączki szynowe przeszły wiele testów potwierdzających ich jakość i wytrzymałość. Złączka 2-piętrowa umożliwia połączenie 4 przewodów na dwóch torach.
➡️ Cechy złączki szynowej DSKK4:
✔️ zaciski sprężynowe - prosty i szybki montaż przewodów
✔️ montaż na szynie DIN 35
✔️ 2-torowa złączka do łączenia czterech przewodów
✔️ napięcie znamionowe 500 V
✔️ prąd znamionowy 32 A
✔️ przekrój przewodów 0,2 - 4 mm2 (24 - 10 AWG)
✔️ kolor czarny
✔️ wysokiej jakości materiał
✔️ zaciski ze stopu miedzi
zastosowanie
|
złącze zaciskowe na przewody z zaciskiem sprężynowym
|
typ złączki
|
szynowa
|
| ilość poziomów |
2 |
ilość zacisków na piętro
|
2
|
| ilość zacisków ogółem |
4 |
montaż na szynie DIN 35
|
tak |
|
montaż elektryczny
|
zacisk sprężynowy
|
| wykonanie |
stop miedzi
klatka z wysokogatunkowej stali
|
max. przekrój przewodu
|
4 mm2 |
| napięcie znamionowe |
500 V |
prąd znamionowy
|
32 A |
zasięg drutu
|
24 - 10 AWG
0.2 - 4 mm2
|
długość zdejmowania izolacji
|
10-12 mm
|
temperatura pracy
|
od -40℃ do + 105℃
|

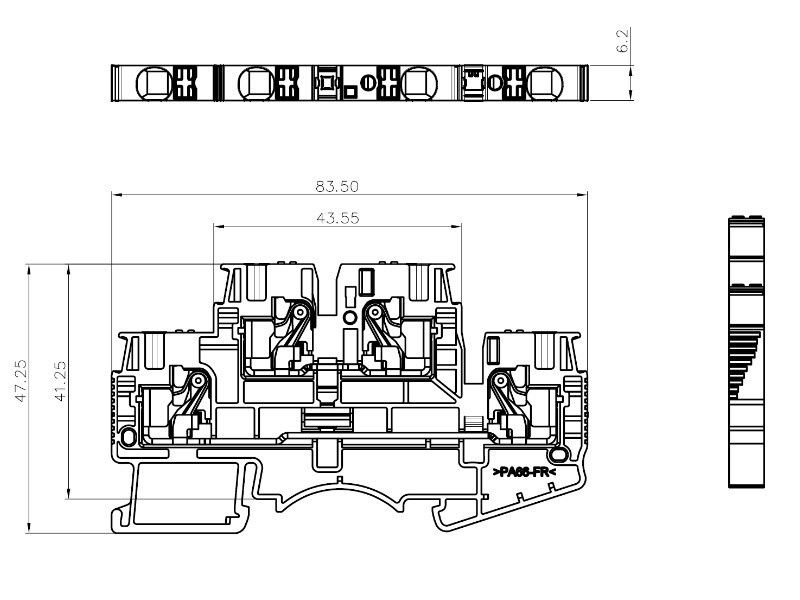

wymiary
|
 |
|
podstawowy kolor złącza
|
czarny
|
|
deklaracja zgodności CE
|
tak
|
|
dyrektywa RoHs
|
tak
|
|
akcesoria
|
Oznaczniki na złączki - ZB5-10P
Płytka końcowa - D-DSKK4-01P
Mostek wtykowy - DFB2.5-02P
DOSTĘPNE NA NASZYCH AUKCJACH
|
|
Symbol
|
DSKK4-01P-13-00A(H)
|
Potrzebujesz pomocy? Masz pytania?Zadaj pytanie a my odpowiemy niezwłocznie, najciekawsze pytania i odpowiedzi publikując dla innych.
Złączki szynowe in. listwowe, potocznie zwane "zugami" służą do łączenia przewodów w rozdzielnicach. Montowane są najczęściej na najwyższej szynie DIN/Euro/TS-35 pojedyńczo albo w blokach, składane w wielotorowe listwy zaciskowe. Do nich podczas prefabrykacji rozdzielnicy wyprowadza się wejścia i wyjścia od aparatów elektrycznych. Tak przygotowana rozdzielnica może być potem dostarczona na obiekt i podłączona bez ingerencji w połączenia wewnętrzne. Obwody instalacji podłącza się wprost do złączek szynowych zgodnie ze schematem i oznaczeniami na złączkach, co znacznie przyśpiesza instalowanie rozdzielnicy.
