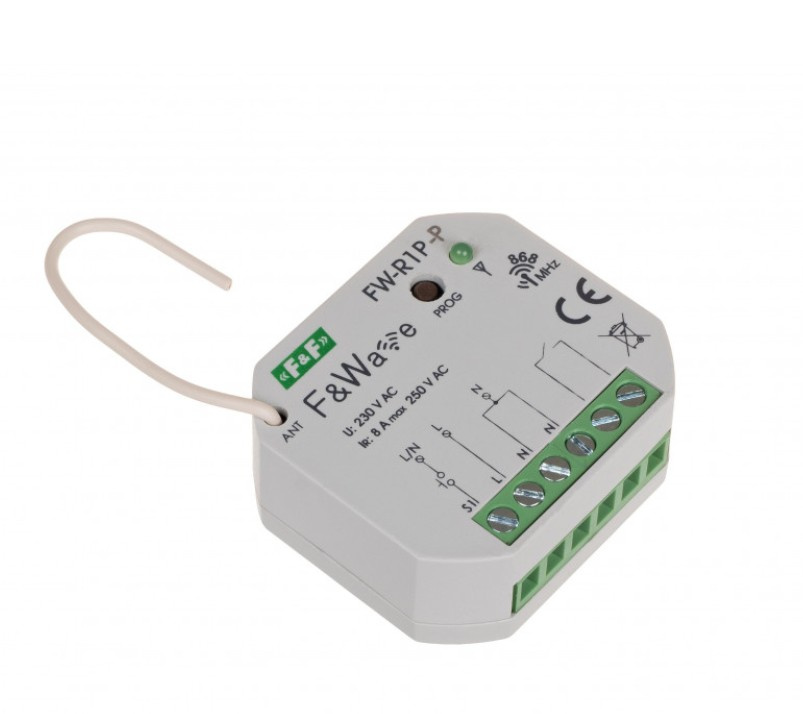

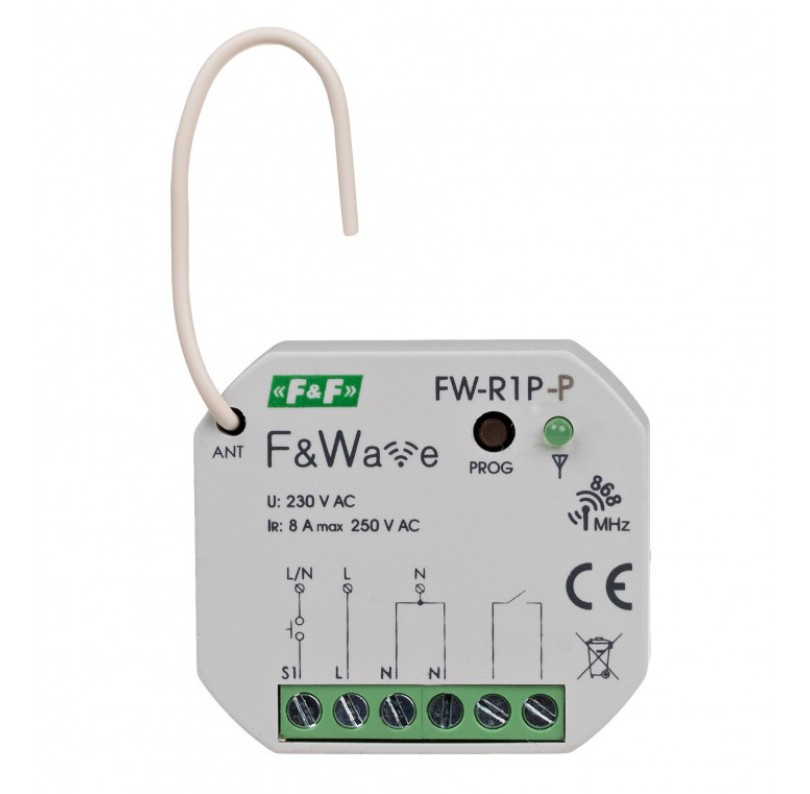

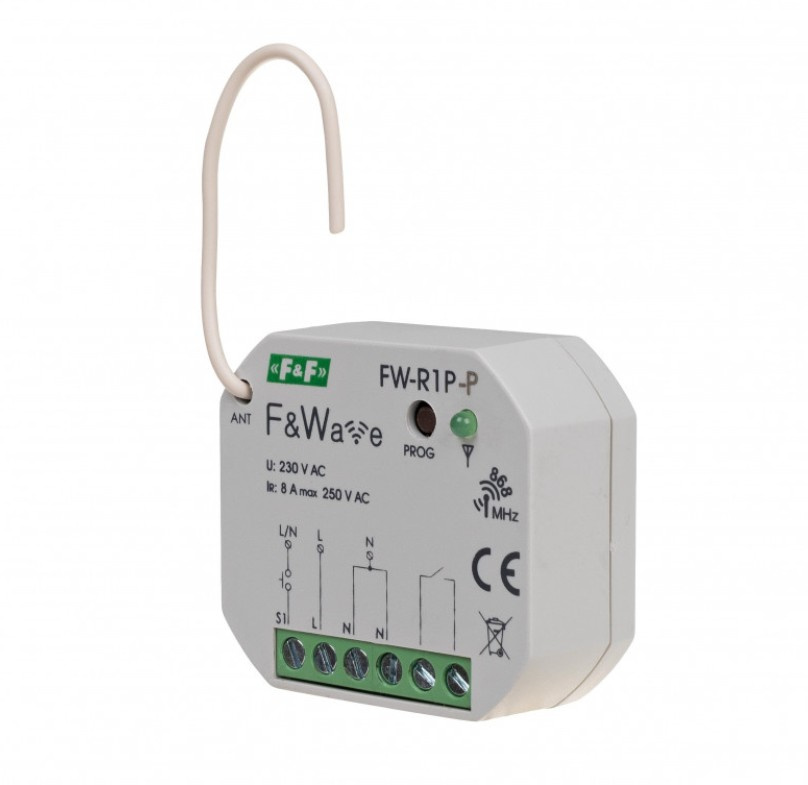

Wielofunkcyjny, 1-kanałowy przekaźnik bistabilny. Przeznaczony do montażu w puszce podtynkowej Ø60.
Cechy modułu:
✔️ Współpraca z nadajnikami zdalnego radiowego sterowania F&Wave.*
✔️ Pojedynczy przekaźnik wielofunkcyjny. Realizowane funkcje:
- Bistabilny – pierwsze naciśnięcie przycisku załącza przekaźnik, drugie naciśnięcie wyłącza.
- Czasowy – naciśnięcie przycisku załącza przekaźnik na zaprogramowany czas. Możliwość ustawienia czasu od 1 sekundy do 48 godzin. Naciśnięcie przycisku przy załączonym przekaźniku rozpoczyna odmierzanie czasu od początku.
- Monostabilny – przekaźnik pozostaje załączony tak długo, jak długo naciśnięty jest przycisk na pilocie.
- Włącz – naciśnięcie przycisku załącza przekaźnik Wyłącz – naciśnięcie przycisku wyłącza przekaźnik.
✔️Funkcja przekaźnika powiązana jest z przyciskiem nadajnika. Każdy przycisk może realizować inną funkcję.
✔️ Możliwość sterowania z maksymalnie 32 nadajników.
✔️Sterowania lokalne – możliwość bezpośredniego sterowania przekaźnika z użyciem dowolnego przycisku monostabilnego (np. dzwonkowego). Wejście lokalne może mieć przyporządkowaną dowolną funkcję przekaźnika.
✔️ Grupowe programowanie nadajników. Jeżeli kilka przycisków pełni taką samą funkcję to można je ustawić w jednym cyklu programowania. Separowany styk wyjściowy NO o obciążalności 8 A (AC-1).
✔️Niewielki rozmiar obudowy.
✔️ Zaciski śrubowe ułatwiające montaż w puszce podtynkowej.
✔️ Retransmisja sygnałów z nadajnika – możliwość zwiększenia zasięgu zdalnego sterowania.
✔️Niewielki pobór mocy – niski koszt eksploatacji.
✔️Wbudowane elektroniczne zabezpieczenie termiczne zapobiegające uszkodzeniu w przypadku nadmiernego obciążenia przekaźnika.

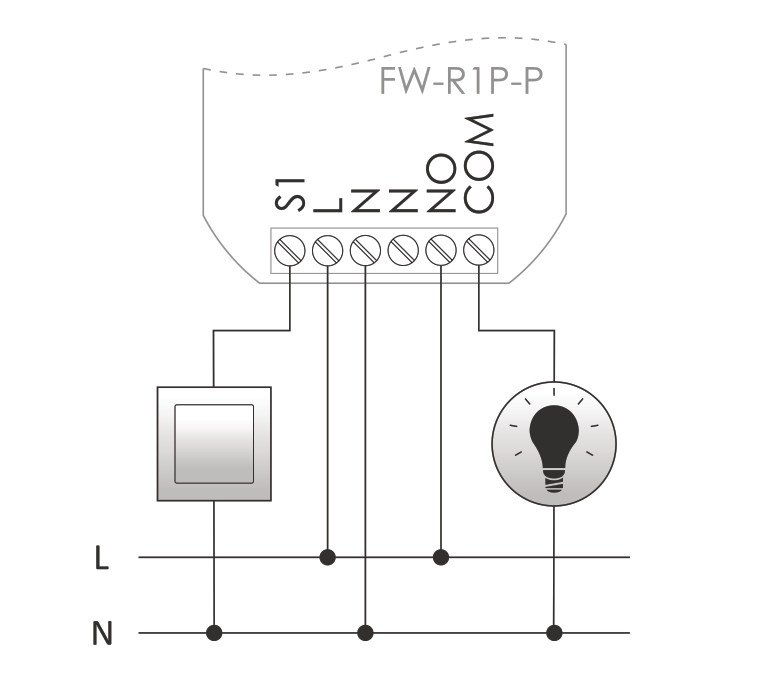

Podłączenie:
S1 – wejście sterujące wyzwalane poziomem L lub N
L – zasilanie L
N – zasilanie N (wewnętrznie połączone)
NO – styk przekaźnika
COM – styk przekaź
| Napięcie zasilania | 85÷265 V AC/DC |
| Wejścia sterownicze |
1 |
| Funkcja | przekaźnik wielofunkcyjny |
| Sygnał sterujący | L lub N |
| Obciążalność wyjścia (AC-1) | 8 A / 250 V |
| Element wykonawczy |
przekaźnik |
| Częstotliwość radia |
868 MHz |
| Przyłącze |
zaciski śrubowe 2,5 mm² |
| Moment dokręcający | 0,4 Nm |
| Pobór mocy czuwanie/praca | 0,25 W / 0,6 W |
| Temperatura pracy | -25 ÷ 65°C |
| Wymiary | 43 mm x 48 mm x 20 mm |
| Montaż | w puszce podtynkowej Ø60 |
| Stopień ochrony | IP20 |
| symbol |
FW-R1P-P |
| producent |
F&F Filipowski |
| EAN |
5902431670911 |
*dokładna instrukcja obsługi znajduje się w zakładce "pobierz".
Opis systemu F&Wave:
Jest to propozycja dla Wszystkich, którzy chcą podnieść komfort życia.
F&Wave to łatwy w montażu i niezwykle prosty w obsłudze system bezprzewodowego, radiowego sterowania urządzeniami codziennego użytku. Pozwala na zdalne sterowanie oświetleniem, płynną regulację jasności oświetlenia, sterowanie roletami, żaluzjami, markizami, bramami wjazdowymi i garażowymi oraz innymi urządzeniami w domu.
Dzięki prostocie montażu i łatwej konfiguracji elementów systemu F&Wave doskonale wpisuje się w koncepcję „Zrób to sam”. Jest przy tym niedrogi i efektywny.
Unikalną cechą systemu F&Wave jest retransmisja sygnału - każdy odbiornik, który odbierze sygnał sterujący z nadajnika, automatycznie przesyła go dalej. Zwiększa to znacznie zasięg sterowania w przypadku odbiorników oddalonych od nadajnika na tyle, że znajdują się poza zasięgiem pierwotnego sygnału.
Na radiowy system F&Wave składają się odbiorniki - urządzenia wykonawcze. Wyprodukowane są w wersji do montażu w puszce podtynkowej Ø60 lub do montażu na szynie TH-35 (szerokość 1 modułu tj. 17,5 mm). Obok odbiorników w systemie F&Wave występują również nadajniki. Są to podręczne piloty lub urządzenia do montażu w puszce podtynkowej.
* Zasięg do 100 m w otwartej przestrzeni bez obecności czynników zakłócających. W warunkach zabudowy oraz w obecności źródeł zakłóceń (linie energetyczne, nadajniki, itp.) rzeczywisty zasięg może być mniejszy
