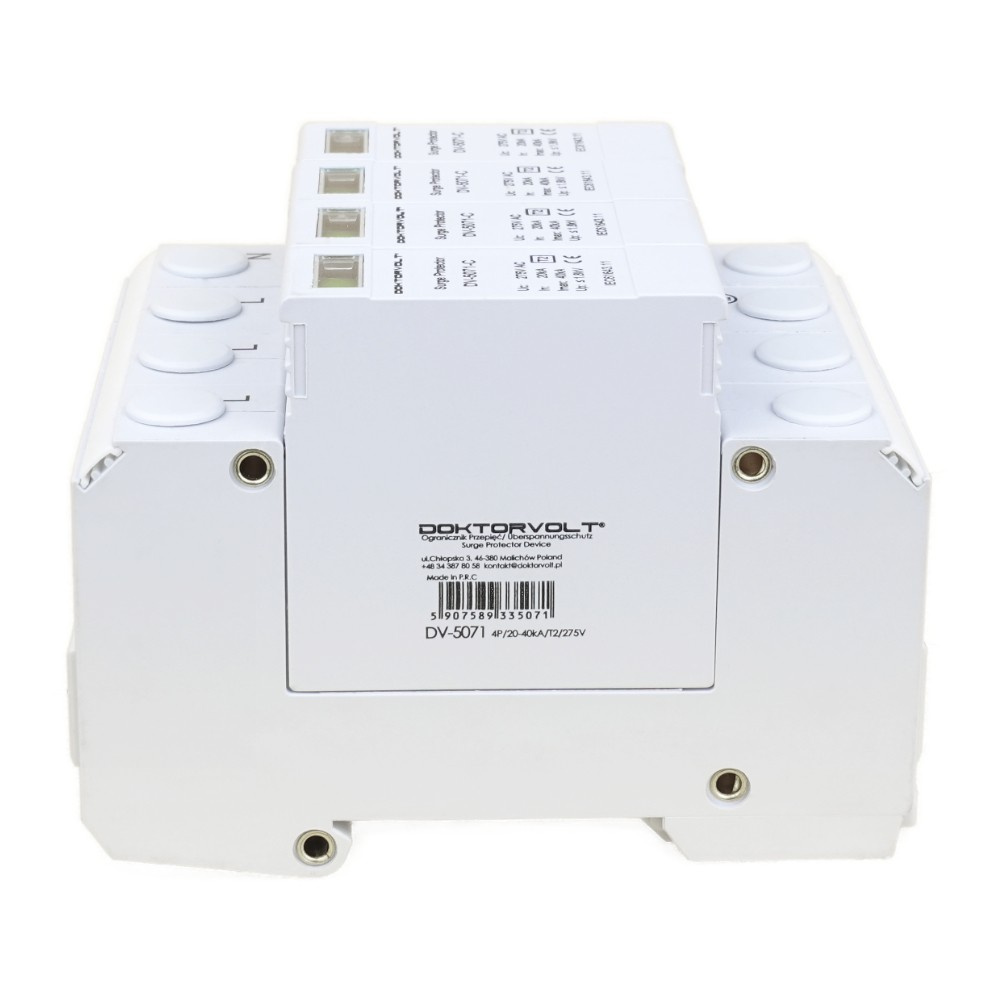

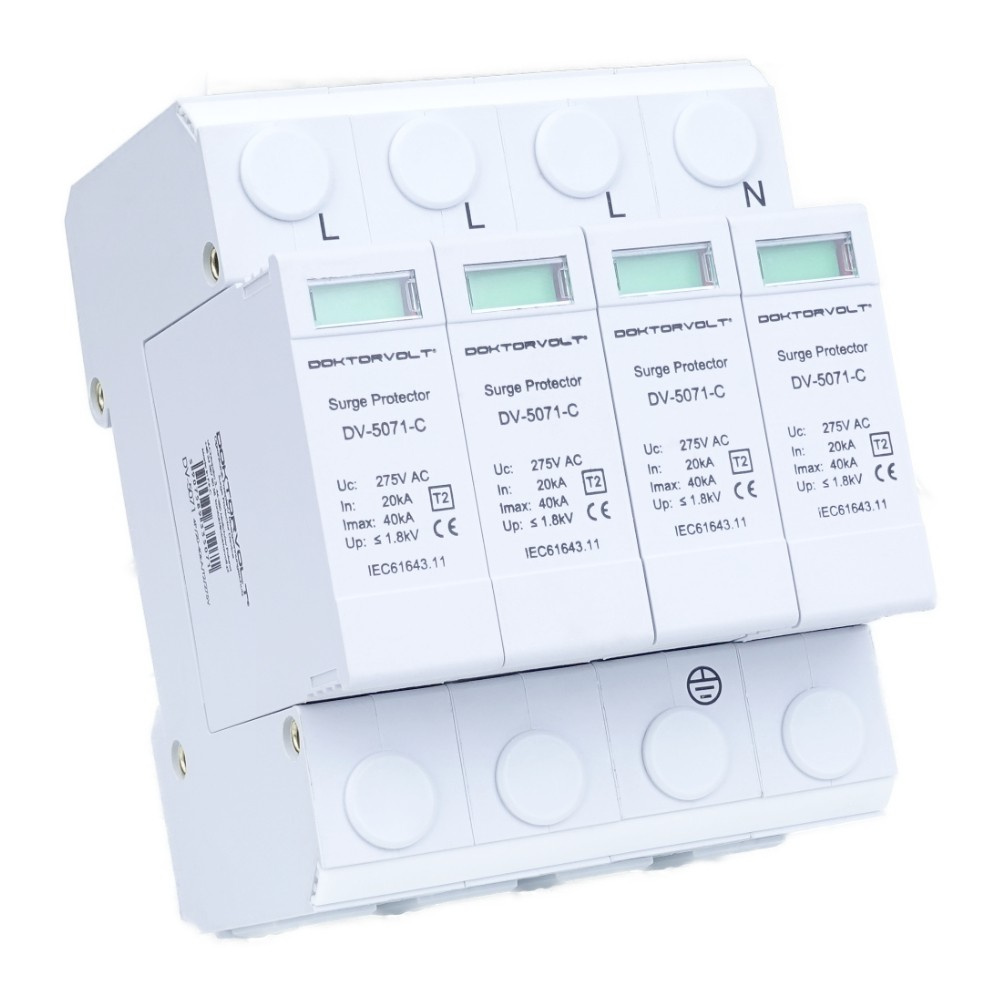

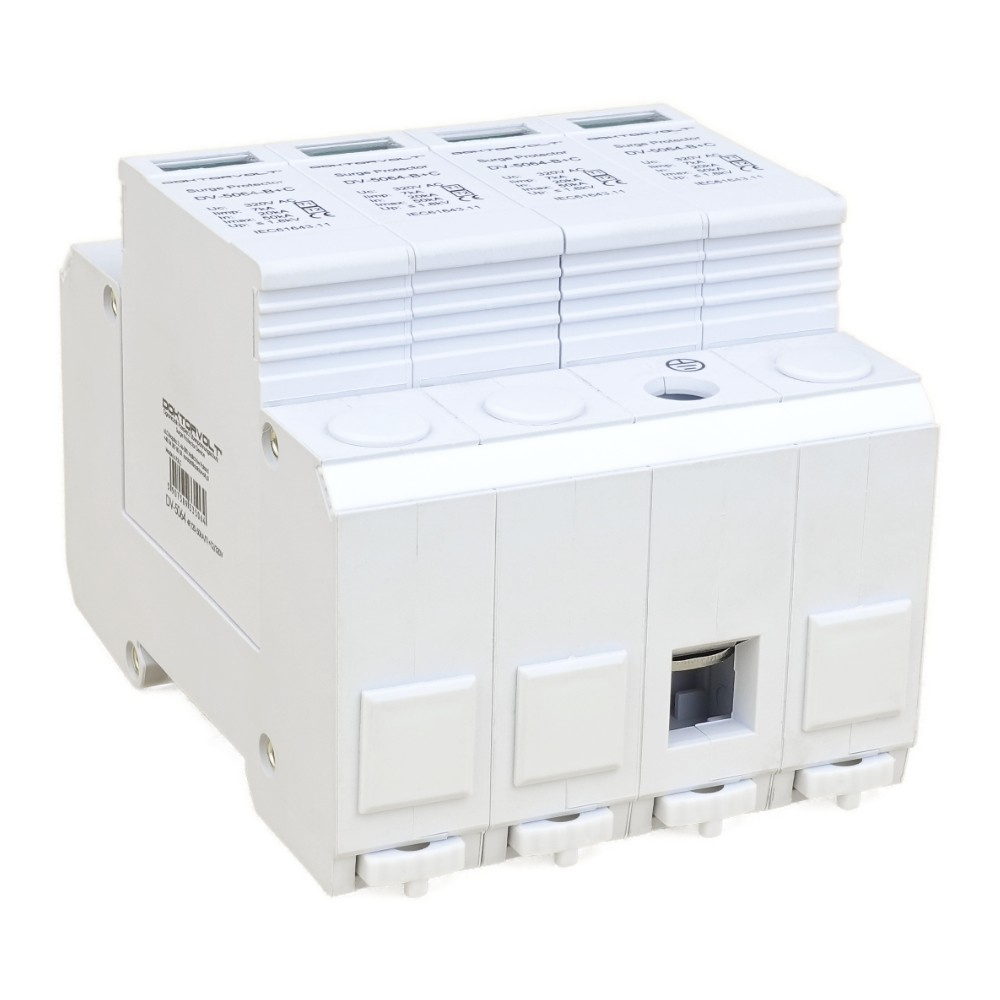

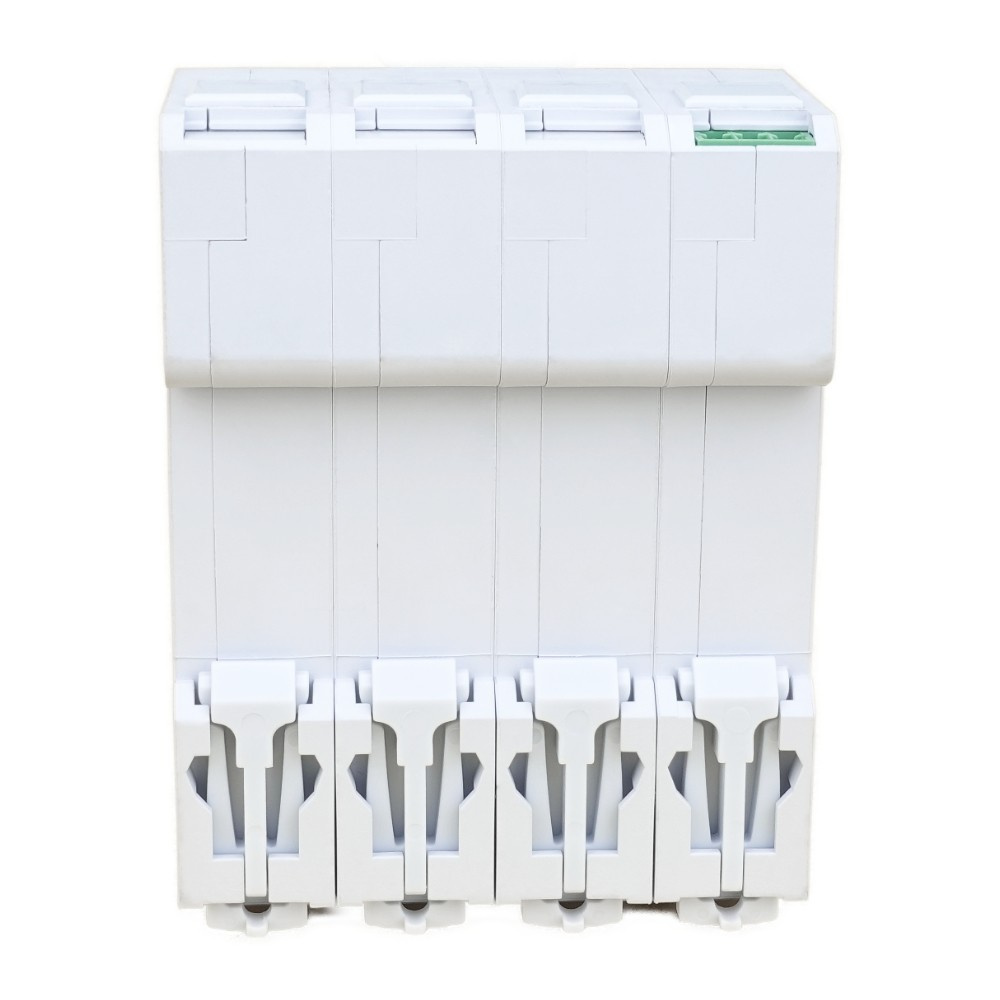

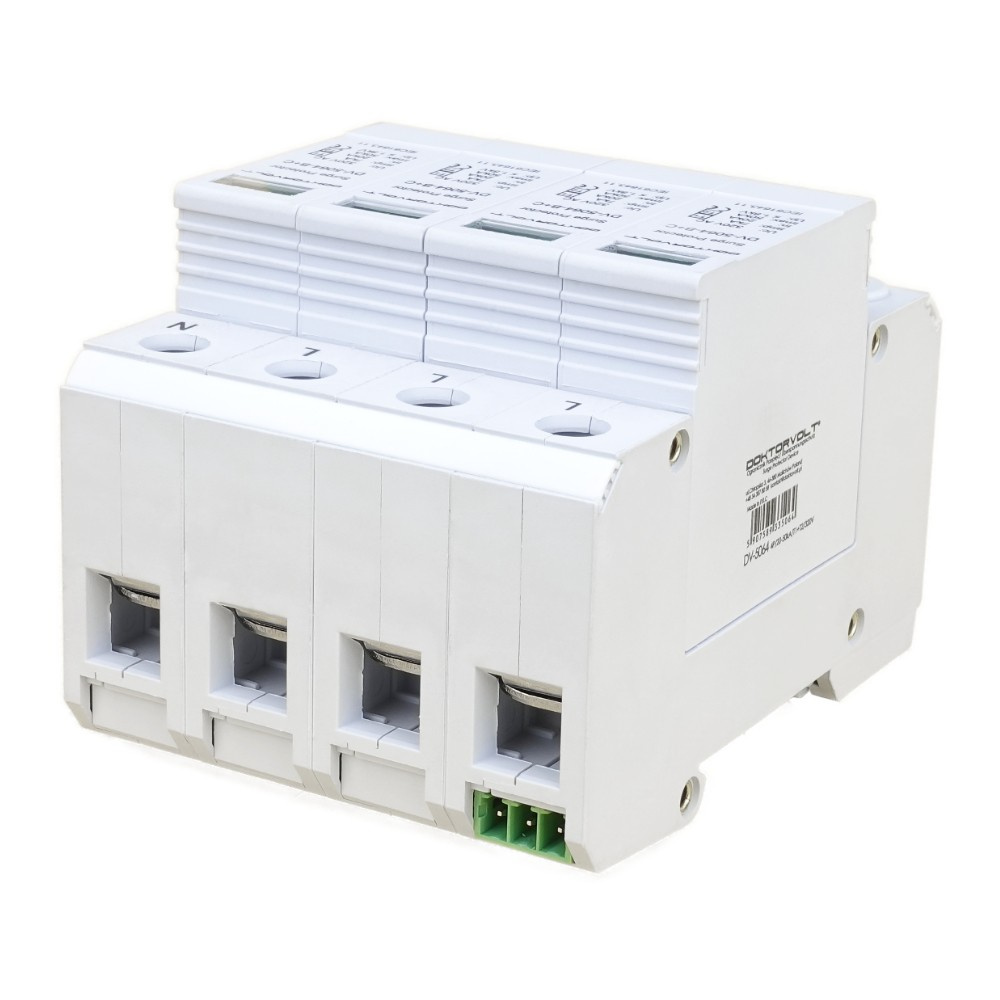

Ogranicznik przepięć ochronnik przepięć instalacji fotowoltaicznych klasy T2 4P 275 V AC 20-40kA
Ogranicznik przepięć ochronnik przepięć instalacji fotowoltaicznych klasy T2 4P 275 V AC 20-40kA
⭐⭐⭐⭐⭐
➡️ Ogranicznik przepięć to urządzenie ochraniające przed przejściowymi przepięciami, ograniczającymi częstotliwość oraz czas trwania prądu następczego. Urządzenia nazywane są też odgromnikami, ochronnikami przepięciowymi czy warrystorami. Ograniczniki przepięć chronią podłączone do sieci urządzenia, są też niezbędnym elementem ochrony instalacji solarnych.
➡️ Ograniczniki przepięć typu 2 (T2 lub klasa C) służą do odprowadzania przepięć spowodowanych przeciążeniami pojawiającymi się w następstwie dokonania przełączeń w obwodzie (o kształcie fali 8/20 μs). Ochronniki przeciwprzepięciowe typu 2 należy zainstalować za głównymi rozdzielnicami (zawierającymi także i ochronniki typu 1) sieci rozdzielczej, w podrozdzielnicach (a w budynkach wielomieszkaniowych w rozdzielnicach poszczególnych mieszkań).
⭐⭐⭐⭐⭐
Cechy ogranicznika przepięć DV-5071:
✔️ Ochrona urządzeń instalacji elektrycznej przed skutkami przepięć
✔️ Ochrona instalacji fotowoltaicznych i urządzeń podłączonych
✔️ Typ ogranicznika T2 (klasa C)
✔️ Montaż na szynie DIN (TH/TS 35)
✔️ Zgodny z normą IEC (EN) 61643-11
✔️ Maksymalny przekrój przyłączanego przewodu: 35mm2
✔️ 4-modułowy
✔️ Napięcie znamionowe 275 V AC (prąd zmienny)
✔️ Wymagane zabezpieczenie 32 A
✔️ Napięciowy poziom ochrony do 1,8 kV

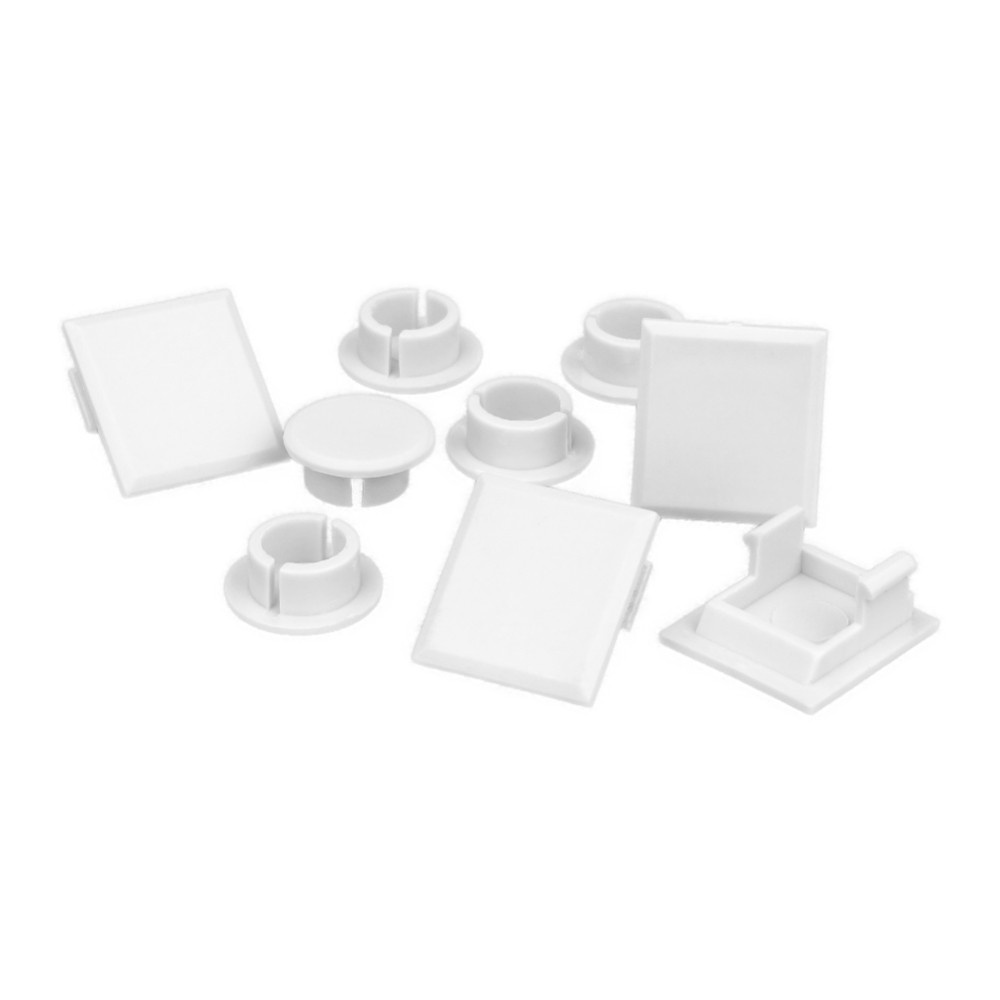

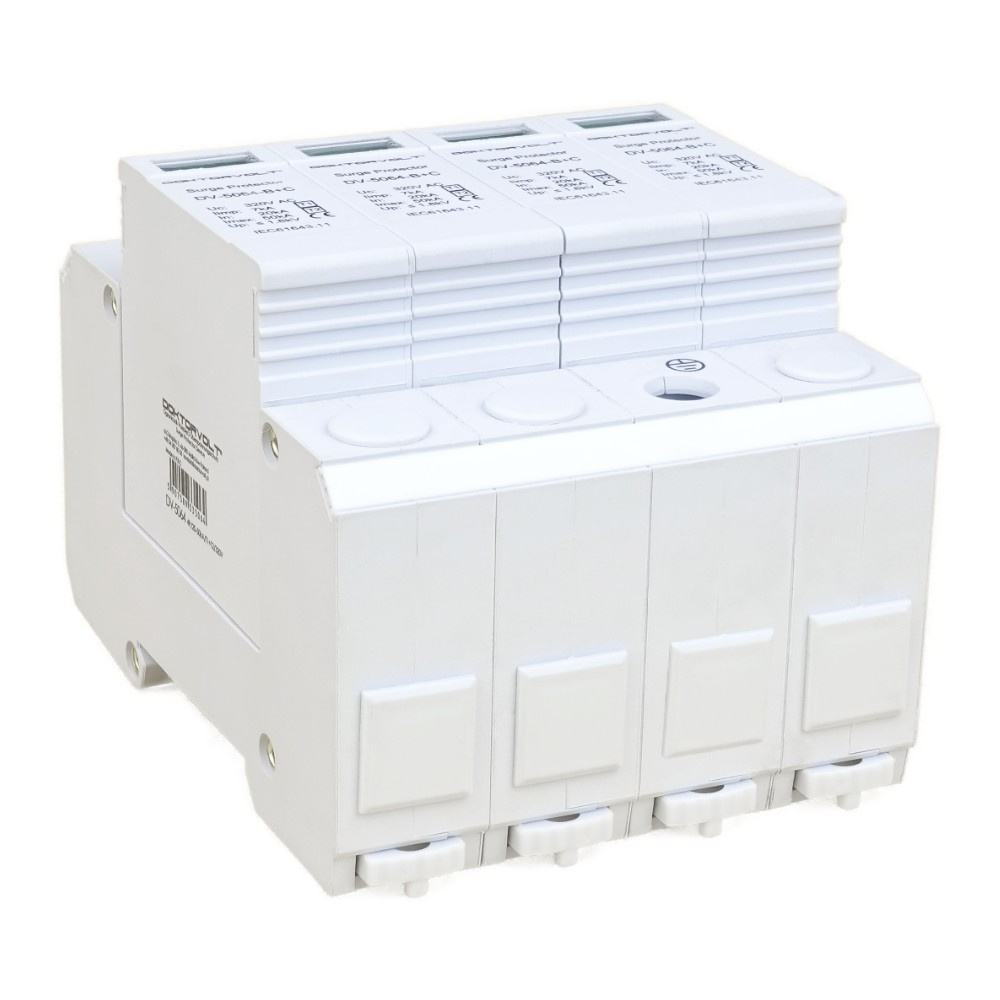

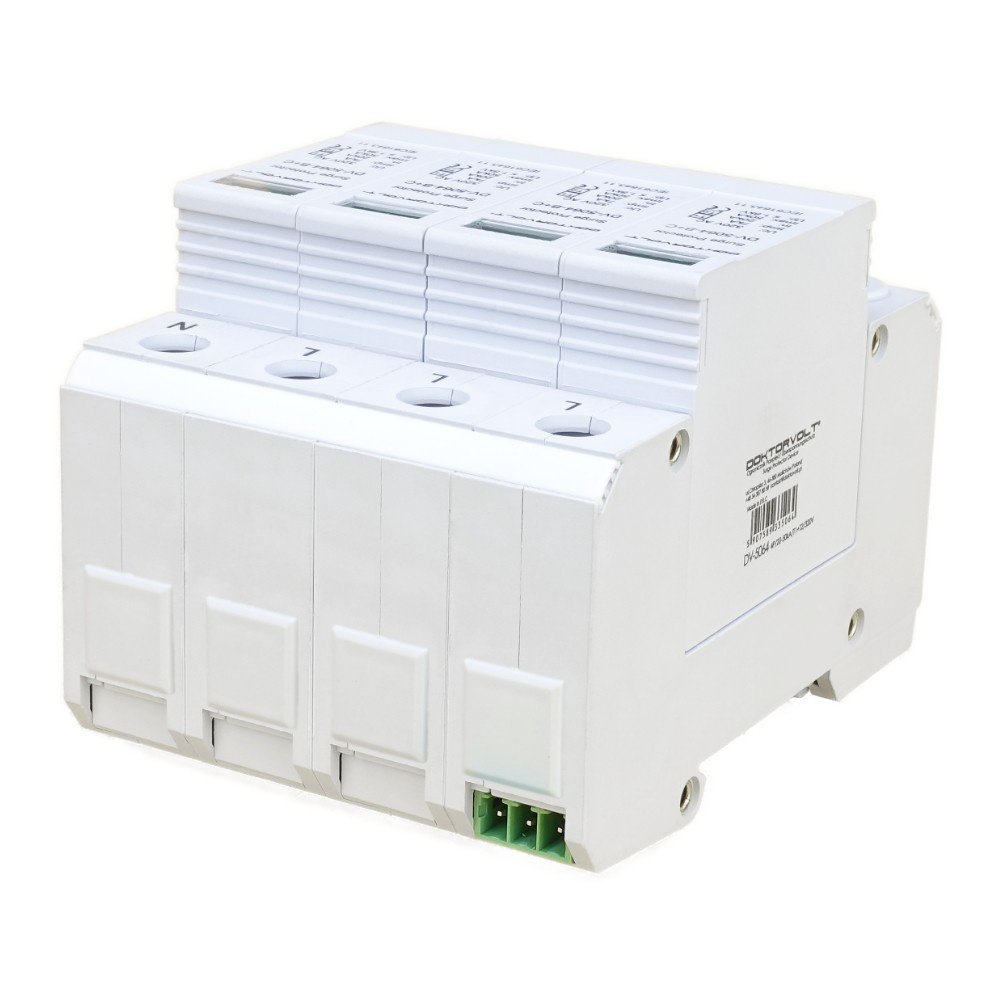

✔️ Ograniczniki posiadają dodatkowe zaślepki do zakrywania otworów montażowych
❗ Dobór i instalacja ograniczników przepięć dokonywane mogą być wyłącznie przez osoby uprawnione, wykwalifikowane oraz zależą od typu zastosowanej instalacji odgromowej jak i typu sieci. ❗
Wkładki do ogranicznika przepięć Doktorvolt są kompatybilne z wkładkami ogranicznika firmy SIMTEC SM20C.
zastosowanie |
do ochrony urządzeń elektrycznych instalacji fotowoltaicznej przez skutkami przepięć |
wskaźnik działania |
zielony – ochrona czerwony – brak ochrony |
klasa ochrony |
T2 |
liczba modułów |
4 |
spełnienie wymogów klasy |
T2 |
maksymalne napięcie pracy Uc | 275 V AC |
prąd próbny (8/20) In |
20 kA |
prąd max. (8/20) Imax |
40 kA |
napięciowy poziom ochrony Up |
≤ 1,8 kV |
wymagane zabezpieczenie | 32 A |
przyłącza max | 35mm2 |
wykonanie | warystorowe |
klasa szczelności |
IP20 |
temperatura składowania |
od -30oC do +70oC |
temperatura otoczenia pracy |
od -30o do +50oC |
montaż na szynie |
DIN (TH/TS 35) |
deklaracje |
CE, IEC61643-11 |
marka |
Doktorvolt |
numer katalogowy |
DV-5071 |
