➡️ Ogranicznik przepięć to urządzenie ochraniające przed przejściowymi przepięciami, ograniczającymi częstotliwość oraz czas trwania prądu następczego. Urządzenia nazywane są też odgromnikami, ochronnikami przepięciowymi czy warrystorami. Ograniczniki przepięć chronią podłączone do sieci urządzenia, są też niezbędnym elementem ochrony instalacji solarnych.
➡️ Ograniczniki przepięć T1/T2 ("kombinowane") służą do odprowadzania prądów udarowych o dużej mocy i kształcie fali 10/350 μs, występujących w wyniku uderzenia pioruna w sieciach zasilających trój- i jednofazowych (linie napowietrzne) i/lub przepięć spowodowanych przeciążeniami występującymi w wyniku przełączeń w obwodzie (o kształcie fali 8/20 μs). Wykonane są jako jednostki kompaktowe. Ochronniki przeciwprzepięciowe zawierające jednostki ochronne typu 1 i 2 (T1/T2) należy zainstalować za pierwszym przyrządem ochrony zwarciowej, bezpośrednio za licznikiem energii elektrycznej (w głównej rozdzielnicy).
⭐⭐⭐⭐⭐

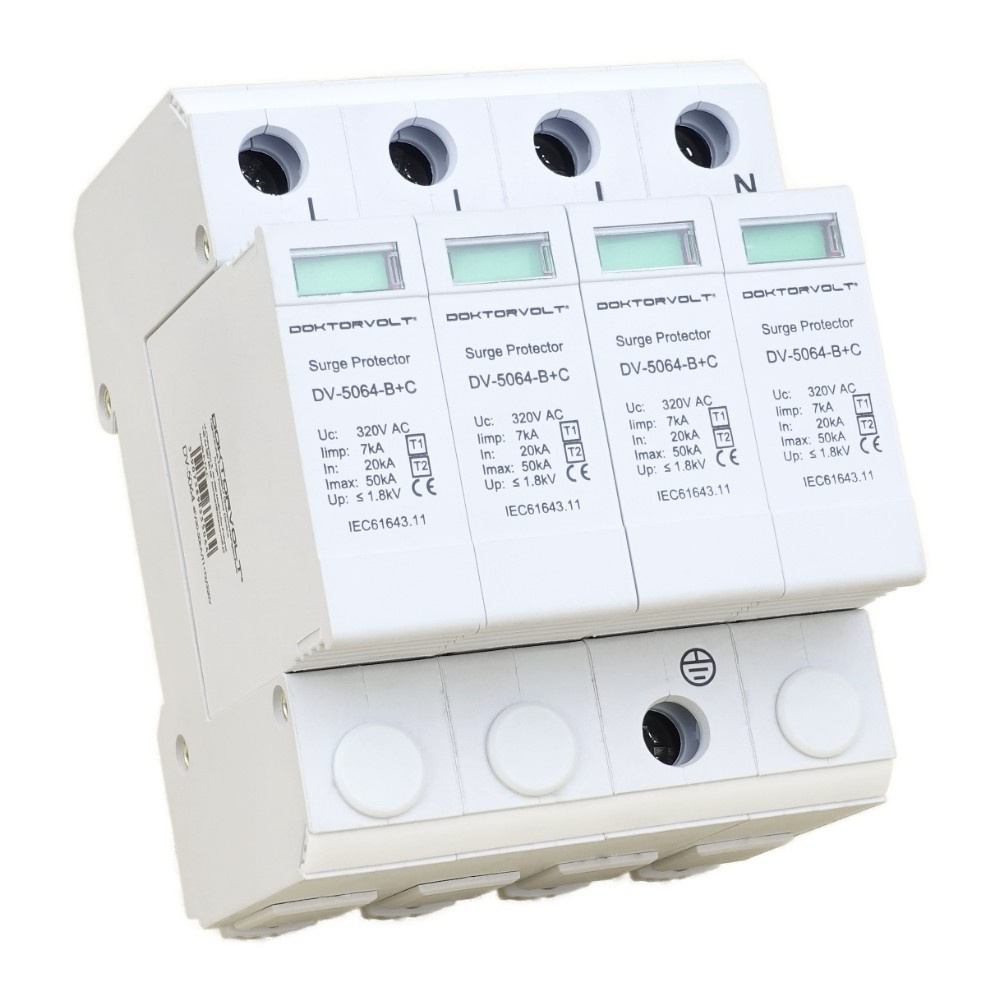

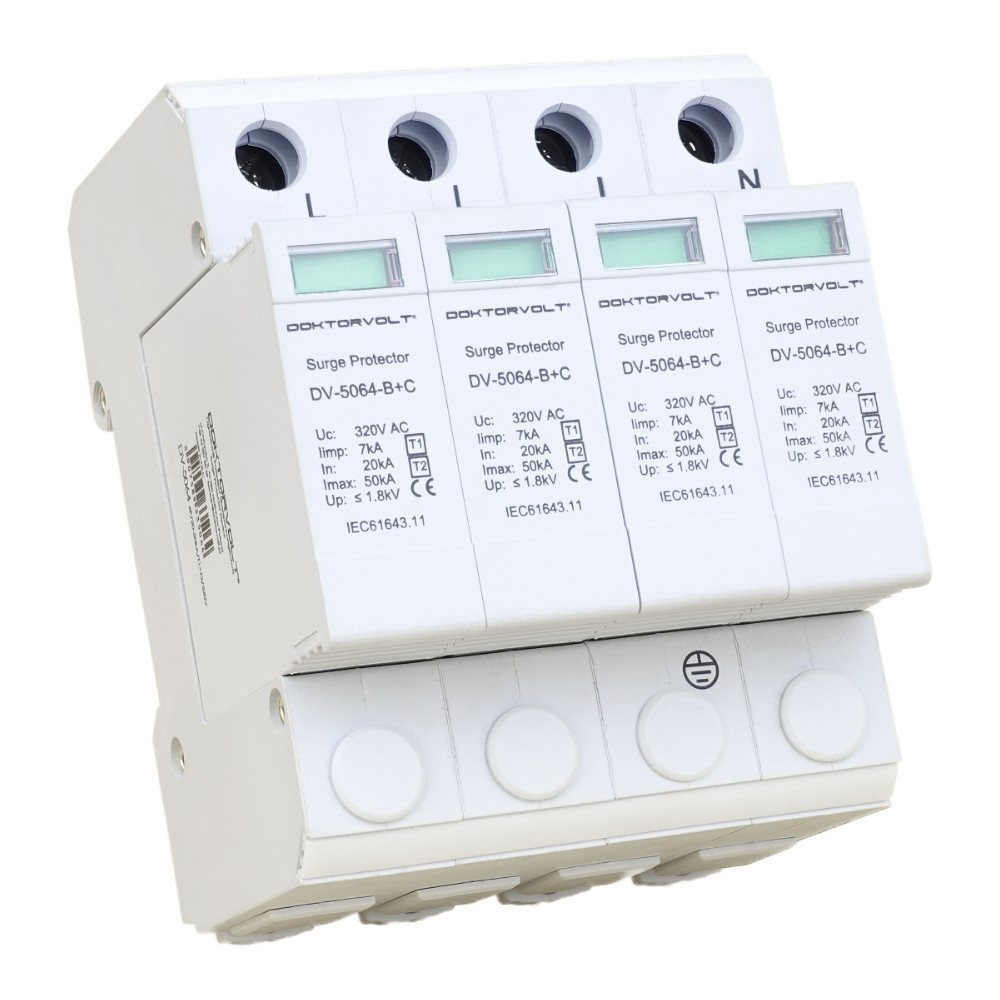

Cechy ogranicznika przepięć DV-5064:
✔️ Ochrona urządzeń instalacji elektrycznej przed skutkami przepięć
✔️ Ochrona instalacji fotowoltaicznych i urządzeń podłączonych
✔️ Typ ogranicznika T1/T2 (klasa B+C)
✔️ Montaż na szynie DIN (TH/TS 35)
✔️ Zgodny z normą IEC (EN) 61643-11
✔️ Maksymalny przekrój przyłączanego przewodu: 35mm2
✔️ 4-modułowy
✔️ Napięcie znamionowe 320 V AC (prąd zmienny)
✔️ Wymagane zabezpieczenie 32 A
✔️ Napięciowy poziom ochrony do 1,8 kV
✔️ Prąd udarowy Iimp 7 kA

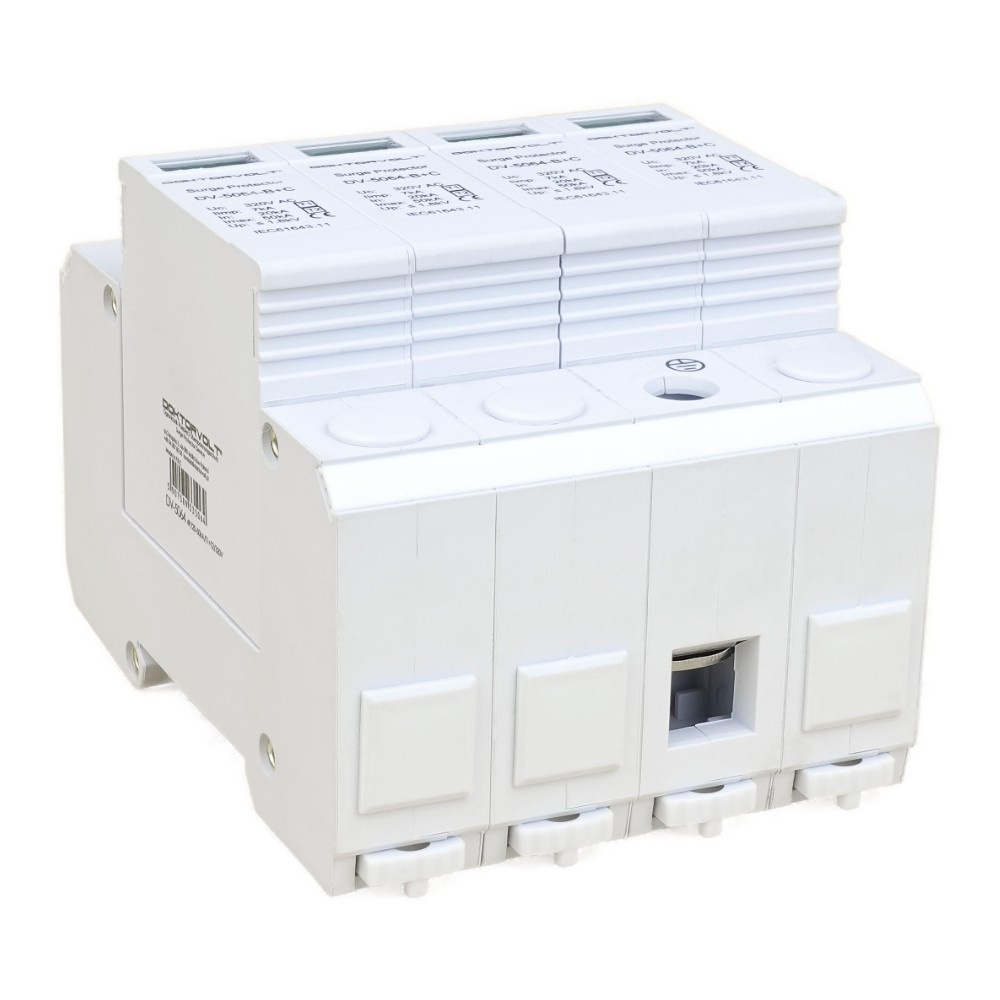

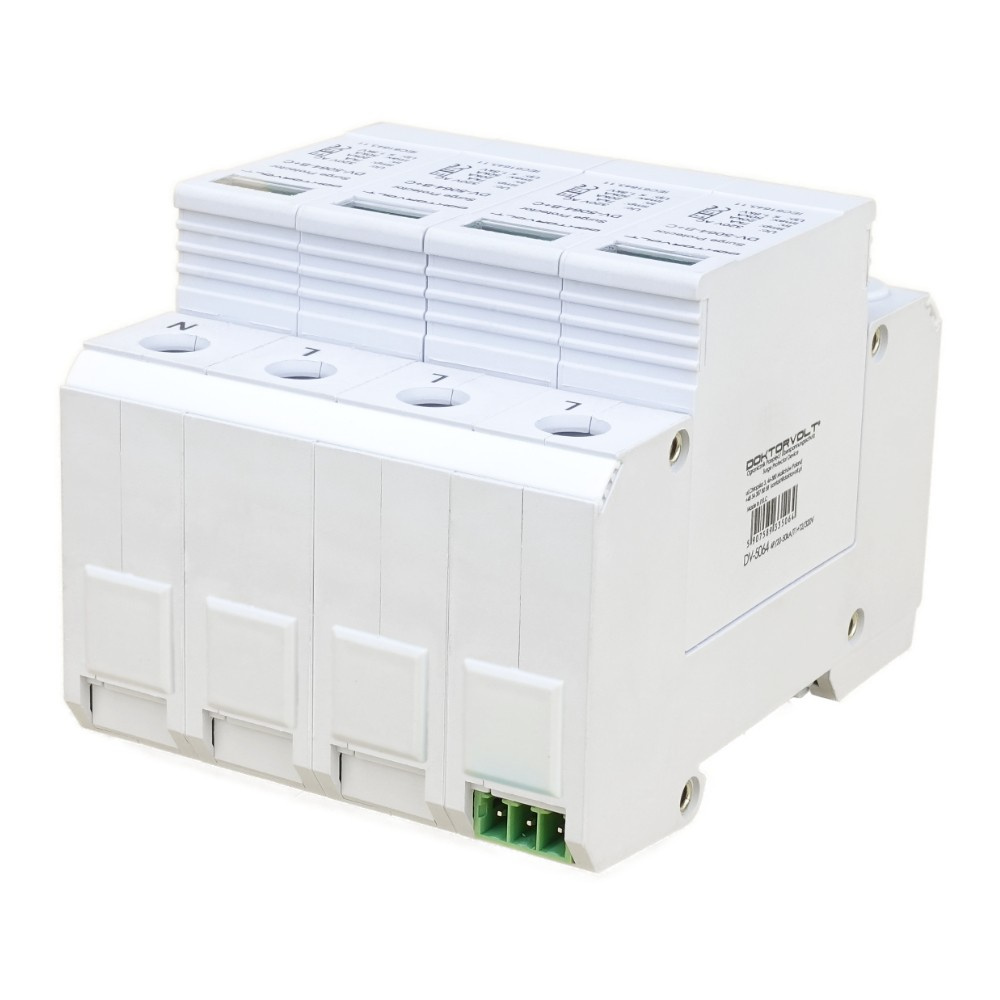

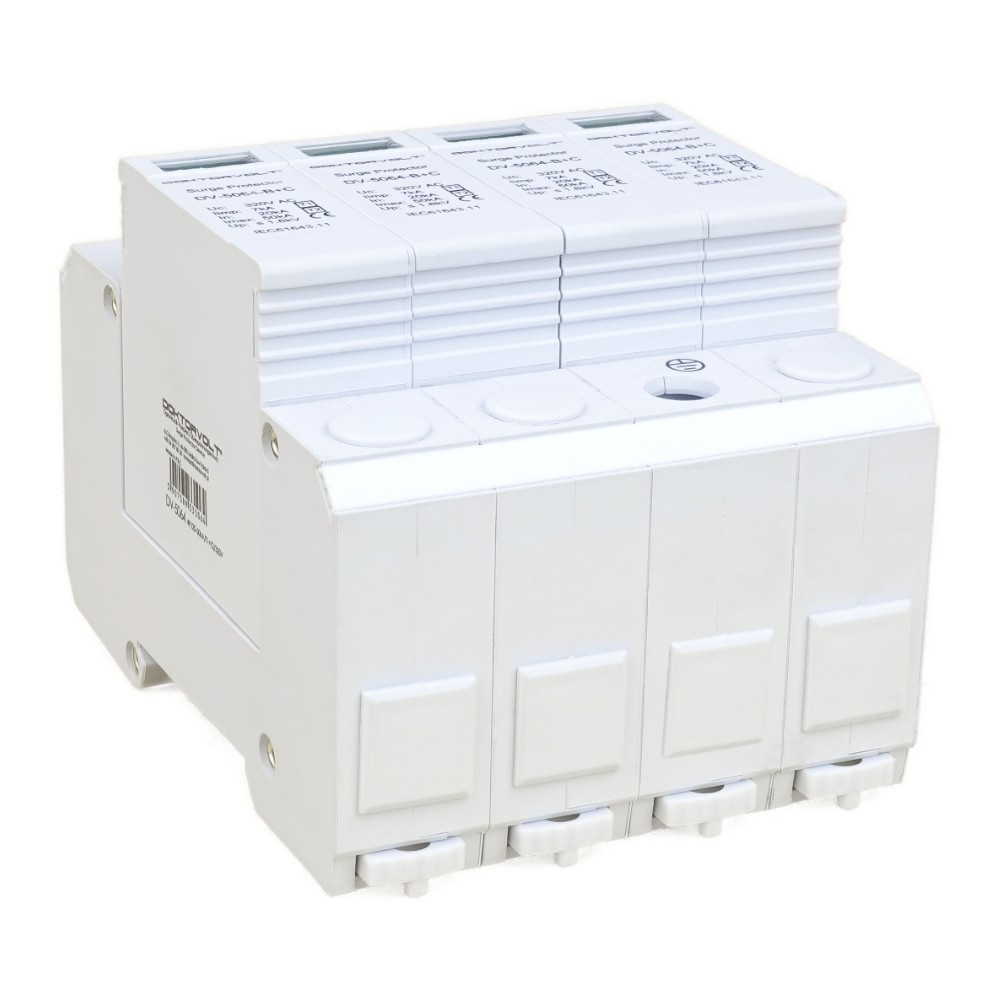

✔️ Ograniczniki posiadają dodatkowe zaślepki do zakrywania otworów montażowych
❗ Dobór i instalacja ograniczników przepięć dokonywane mogą być wyłącznie przez osoby uprawnione, wykwalifikowane oraz zależą od typu zastosowanej instalacji odgromowej jak i typu sieci. ❗
| zastosowanie |
do ochrony urządzeń elektrycznych instalacji fotowoltaicznej przez skutkami przepięć |
| wskaźnik działania |
zielony – ochrona czerwony – brak ochrony |
| klasa ochrony |
T1 T2 |
| liczba modułów |
4 |
| spełnienie wymogów klasy |
T1 T2 |
| maksymalne napięcie pracy Uc | 320 V AC |
| prąd próbny (8/20) In |
20 kA |
| prąd max. (8/20) Imax |
50 kA |
| napięciowy poziom ochrony Up |
≤ 1,8 kV |
| prąd udarowy Iimp |
7 kA |
| wymagane zabezpieczenie | 32 A |
| przyłącza max | 35mm2 |
| wykonanie | warystorowe |
| klasa szczelności |
IP20 |
| temperatura składowania |
od -30oC do +70oC |
| temperatura otoczenia pracy |
od -30o do +50oC |
| montaż na szynie |
DIN (TH/TS 35) |
| deklaracje |
CE, IEC61643-11 |
| marka |
Doktorvolt |
| numer katalogowy |
DV-5064 |
Uderzenie pioruna w czasie burzy jest w stanie zniszczyć wiele kosztownych sprzętów domowych, komputerów, telewizorów itp. Warto więc zawczasu pomyśleć o profesjonalnym zabezpieczeniu na tego rodzaju sytuacje. Odpowiednio dobrane ograniczniki przepięć powinny zapewnić bezpieczeństwo naszej instalacji w czasie burzy, oraz uchronić przed powstającymi przepięciami.
