W czasie burzy wiele urządzeń jest narażonych na zniszczenie wskutek wyładowań atmosferycznych. Prowadzą one do przepięć w instalacji elektrycznej w wyniku uderzenia w budynek, instalację odgromową lub inny element instalacji jak monitoring, klimatyzacja, sterowanie bramą itp. Innym źródłem przepięć jest instalacja solarna, której nieprawidłowe działanie może skutkować pożarem budynku. Doskonałą ochroną przed zniszczeniami wywoływanymi przez tego rodzaju zjawiska jest montaż ograczników przepięć.
Ogranicznik przepięć Wtyk z ochroną przed przepięciami T1 T2 2801162 Phoenix Contact 4310

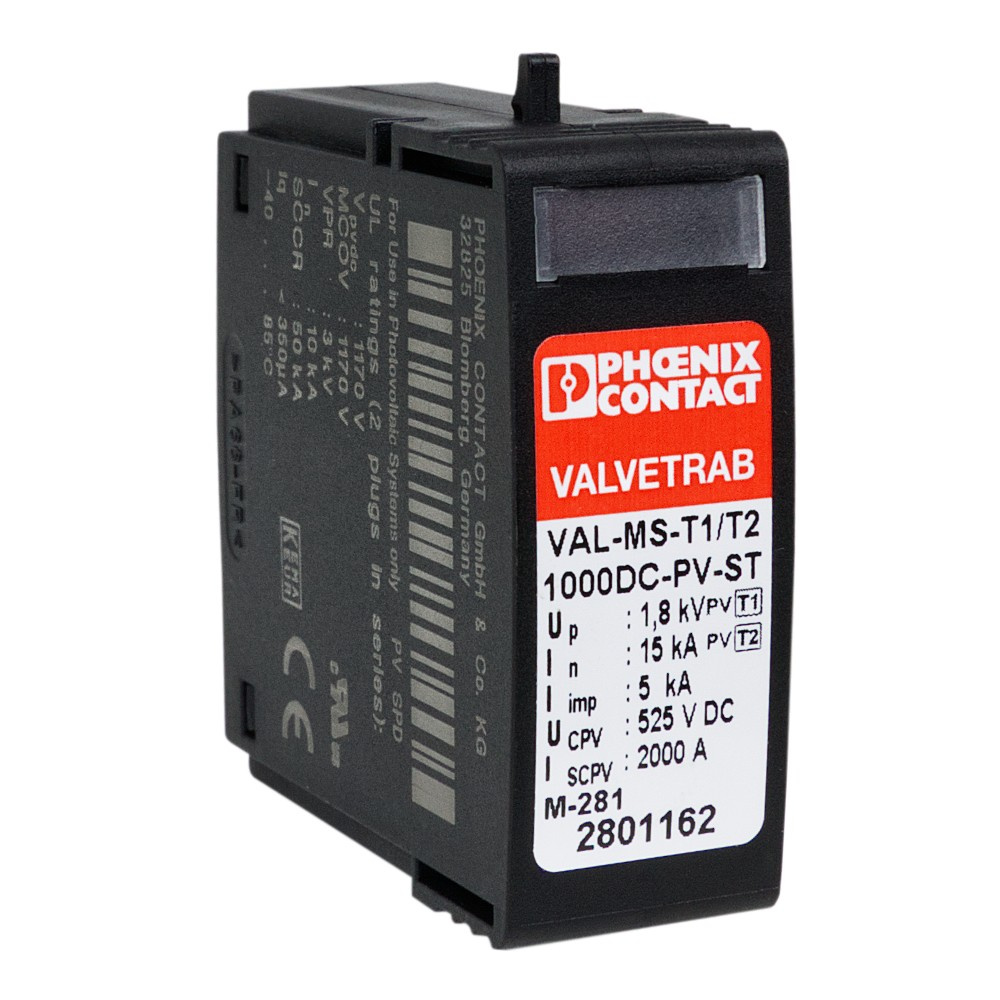

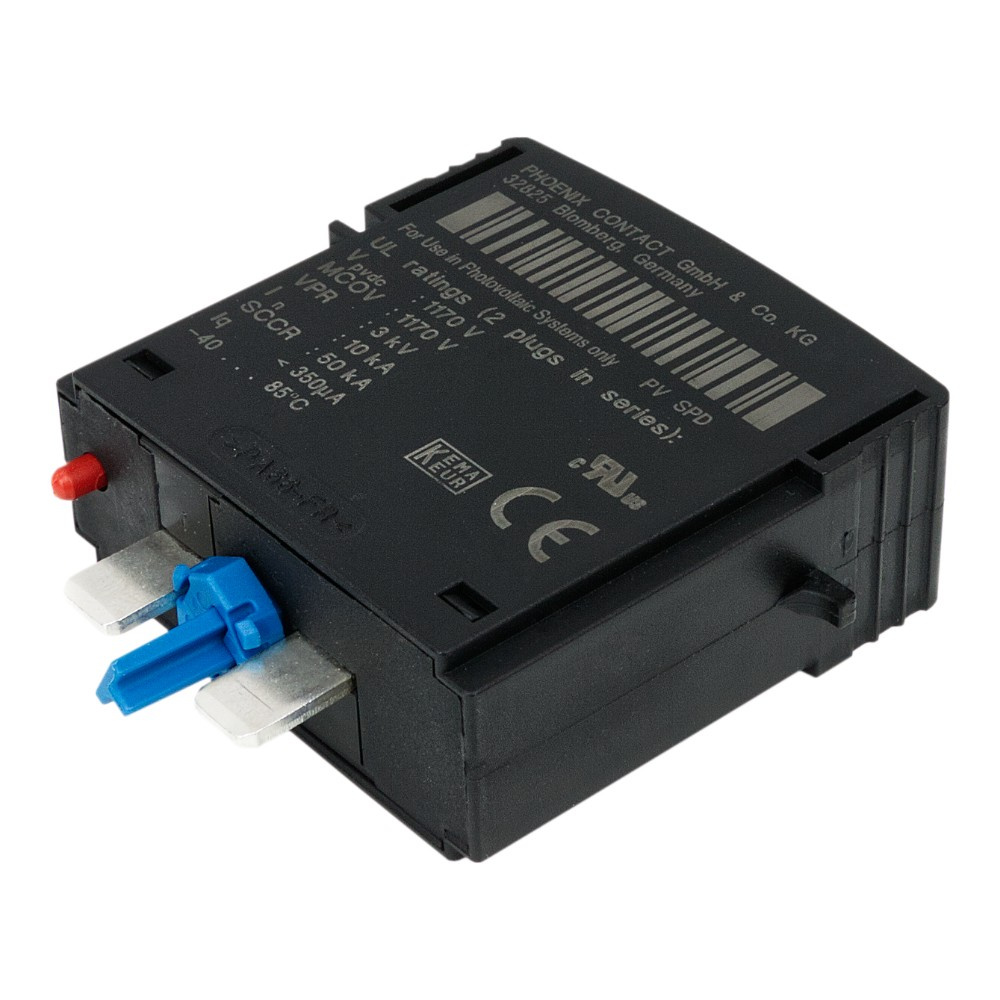

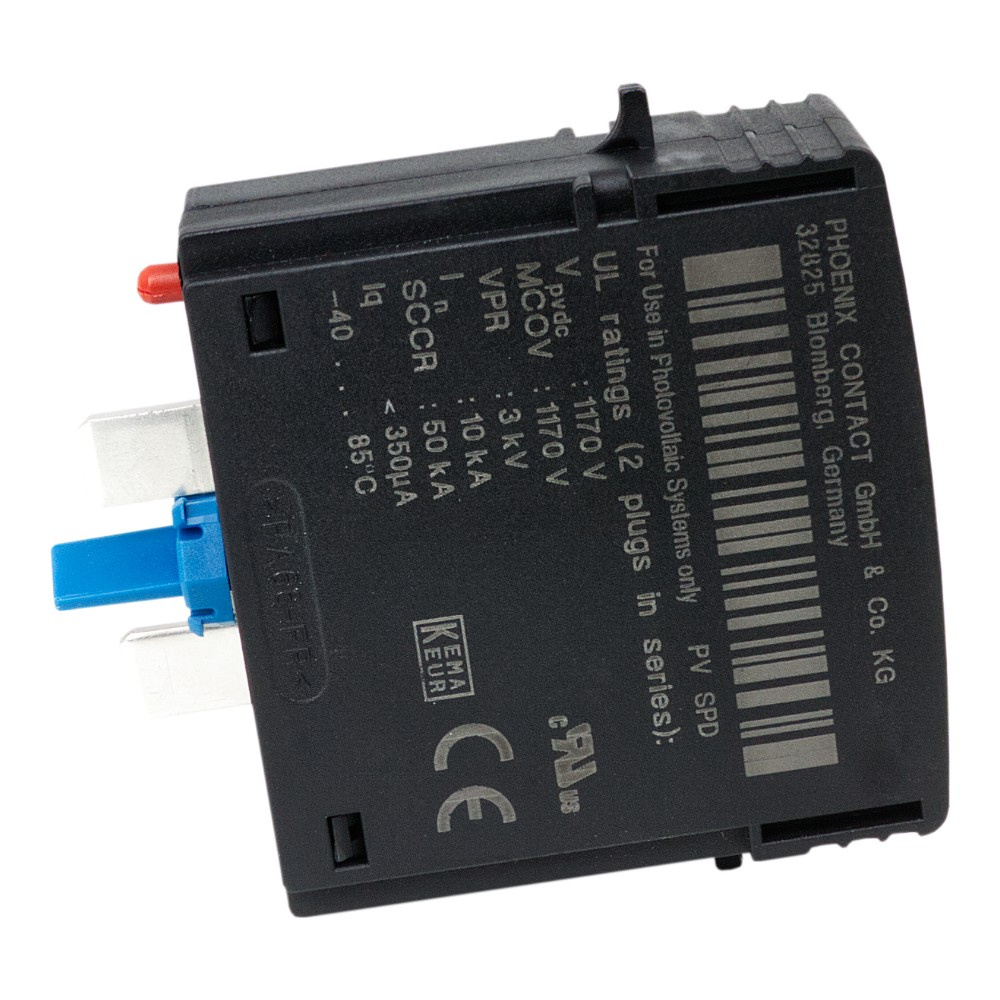

- Zamienny wtyk do odgromników do urządzeń fotowoltaicznych 2801162 VAL-MS-T1/T2 1000DC-PV-ST Phoenix Contact
Zamienny wtyk do odgromników
2801162 VAL-MS-T1/T2 1000DC-PV-ST
Phoenix Contact
Wtyk zapasowy do kombinacji ochronników fotowoltaicznych z rodziny produktów Phoenix Contact VAL-MS-T1/T2 100DC-PV-ST. Zalety to zintegrowana zapadka obrotowa, łatwa wymiana dzięki odgromnikom wtykanym, optymalna ochrona falownika i wiele innych cech, które sprawiają że odgromniki Phoenix to najlepszy wybór wśród zabezpieczeń instalacji solarnych. Wbudowany optyczny wskaźnik stanu ostrzega użytkownika na wypadek wszelkich anomalii w działaniu instalacji. Wysoka jakość potwierdzona jest klasyfikacjami eCl@ss, UNSPSC czy ETIM.

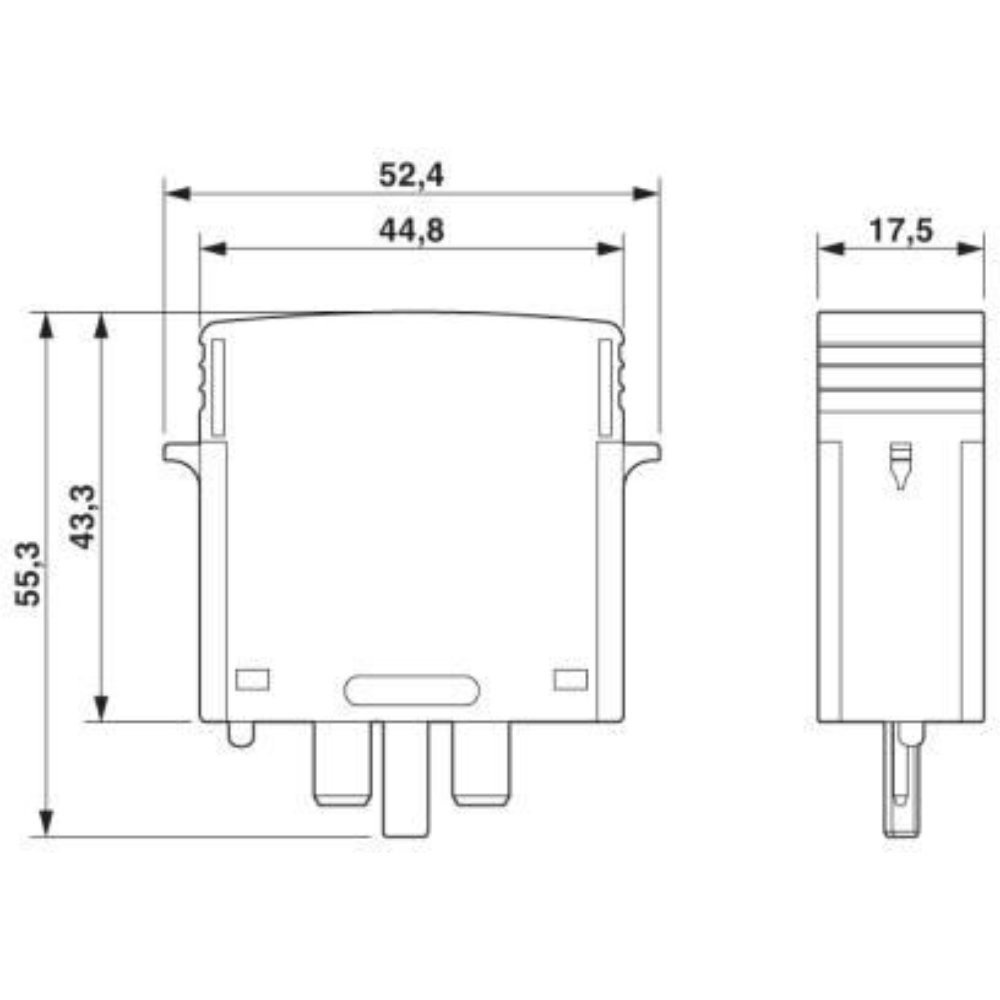

WYMIARY | |
Wysokość |
52,4 mm |
Szerokość |
17,5 mm |

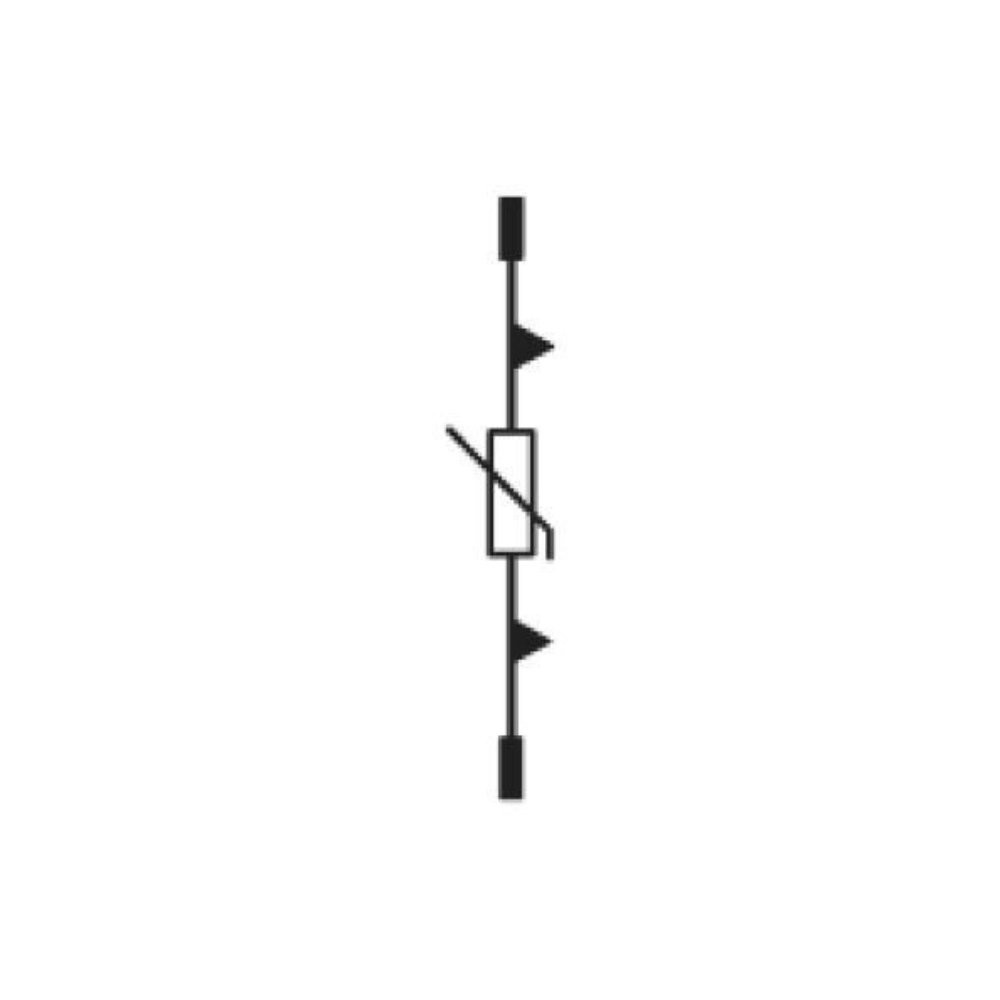

Głębokość | 55,3 mm |
rysunek obrazkowy | |
Jednostka Podziału | 1 TE |
WARUNKI ŚRODOWISKOWE | |
Stopień ochrony | IP20 |
Temperatura otoczenia (praca) | -40 °C ... 80 °C |
Temperatura otoczenia (składowanie/transport) | -40 °C ... 80 °C |
Wysokość | ≤ 2000 m (m. n.p.m. (powyżej normy zero)) |
Dopuszczalna wilgotność powietrza (praca) | 5 % ... 95 % |
Wstrząsy (eksploatacja) | 60g (Półsinusioda / 11 ms / 3x X,Y,Z) |
Drgania (praca) | 7,5g (5-500 Hz / 2,5 h / XYZ) |
INFORMACJE OGÓLNE | |
Klasa testu IEC | PV I / II PV T1 T2 |
EN Type | T1 / T2 |
Procedura postępowania w razie awarii SPD | OCM (Postępowanie przy błędach rozłączania) |
Konfiguracja połączenia | Konfiguracja Y |
Miejsce montażu | Wnętrza |
Miejsce montażu odłącznika | Wewnętrzne |
Tory ochronne | (L+) - (L-) (L+) - PE (L-) - PE |
Rodzaj montażu | na podstawie |
Kolor | głęboka czerń RAL 9005 |
Materiał obudowy | PA 6.6-FR (Poliamid 6) PBT-FR (Poli(tereftalan butylenu)) |
Stopień zabrudzenia | 2 |
Klasa palności wg UL 94 | V-0 |
Konstrukcja | wtyk do modułu |
Komunikat: Uszkodzona ochrona przepięciowa | optyczny |
UKŁAD OCHRONY PO STRONIE NAPIĘCIA | |
Najwyższe napięcie trwałe UCPV | 525 V DC |
Odporność na zwarcie ISCPV | 2000 A |
Pobór mocy w trybie czuwania PC | ≤ 25 mVA |
Znamionowy prąd odprowadzany (8/20) µs | 15 kA |
Maks. prąd wyładowczy Imax (8/20) µs | 40 kA |
Pobór mocy w trybie czuwania PC | ≤ 25 mVA |
Znamionowy prąd odprowadzany (8/20) µs | 15 kA |
Maks. prąd wyładowczy Imax (8/20) µs | 40 kA |
Probierczy prąd piorunowy (10/350) µs, ładunek |
2,5 As |
Poziom ochrony Up | ≤ 1,8 kV |
Napięcie resztkowe Ures | ≤ 1,8 kV (przy In) ≤ 1,5 kV (przy 5 kA) ≤ 1,7 kV (przy 10 kA) ≤ 1,9 kV (przy 20 kA) ≤ 2,2 kV (przy 30 kA) ≤ 2,4 kV (przy 40 kA) |
Czas odpowiedzi tA | ≤ 25 ns |
Rezystancja izolacji Riso | > 5 GΩ (przy 500 V DC) |
DANE PRZYŁĄCZENIOWE | |
Rodzaj przyłącza | wtykowe |
SPECYFIKACJE UL | |
Typ SPD | 1CA |
Maks. napięcie trwałe MCOV | 1170 V DC |
Napięcie znamionowe | 1170 V DC |
Tory ochronne | (L+) - (L-) (L+) - G (L-) - G |
System rozdziału energii | DC PV |
Ochrona napięcia znamionowego VPR | 3 kV |
Znamionowy prąd odprowadzany In | 10 kA |
Obciążalność zwarciowa (SCCR) | 50 kA |
NORMY, PRZEPISY I KLASYFIKACJE | |
Normy/przepisy | EN 50539-11 2013 |
Normy/przepisy | eCl@ss, ETIM, UNSPSC |
China RoHS | Okres dla użytkowania zgodnego z przeznaczeniem (EFUP): 50 lat |
INFORMACJE KOŃCOWE | |
oznaczenie producenta | 2801162 |
producent | Phoenix Contact |
EAN | 4046356714310 |
Marka
Symbol
2801162
Kod producenta
4046356714310
Überspannugsschutzart
DC
Überspannungsschutztyp
T1/T2
