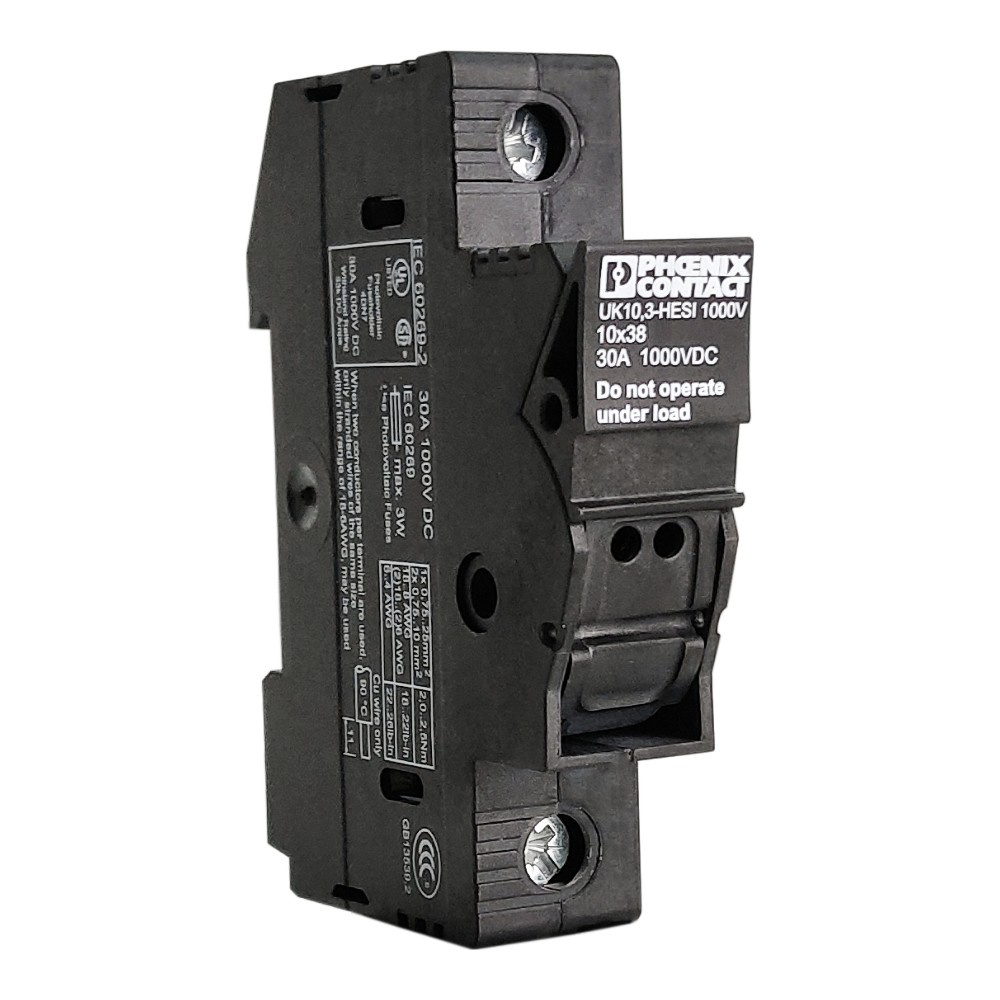

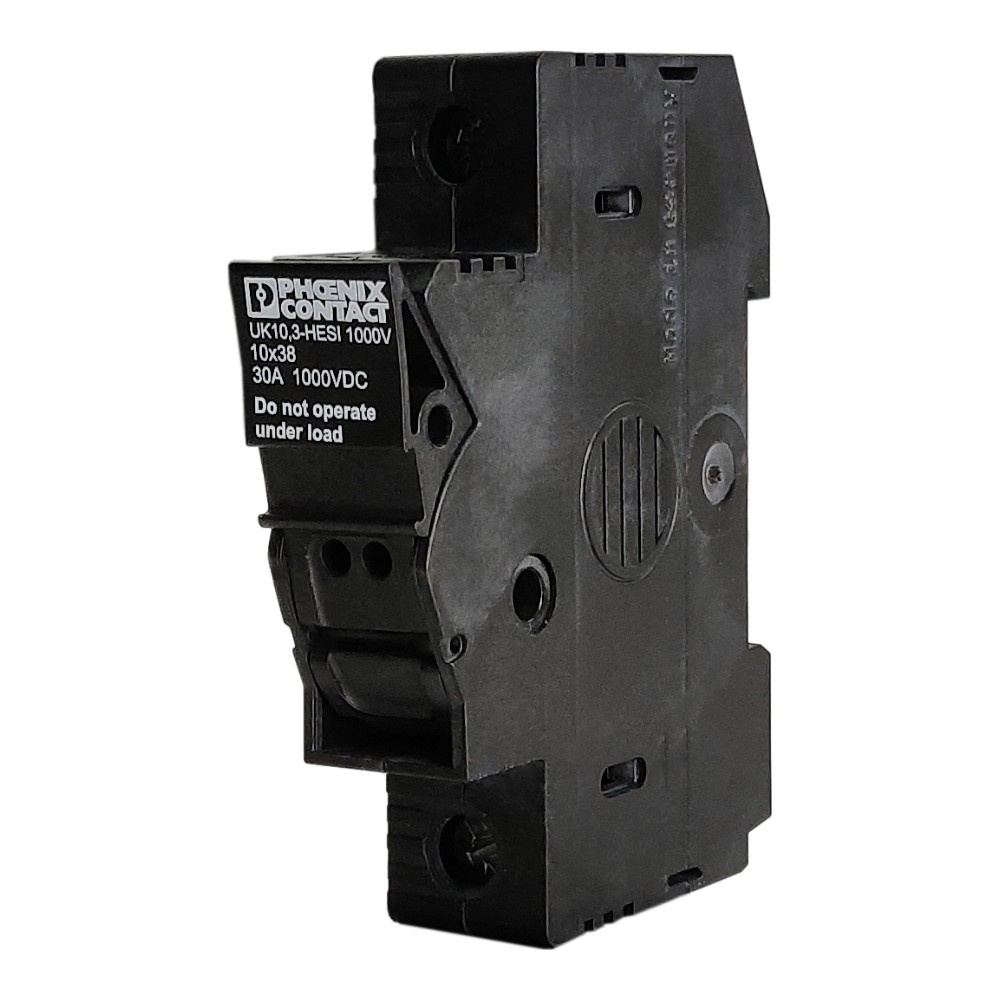

Zabezpieczający zacisk szeregowy podstawa bezpiecznikowa UK 10,3-HESI 1000V PHOENIX CONTACT

Zabezpieczający zacisk szeregowy
z miejscem na wkładkę aparatową Phoenix CONTACT

Podstawy do wkładek bezpiecznikowych. Produkt kompatybilny z zabezpieczeniami szklanymi i ceramicznymi, stanowi doskonały komponent rozdzielnic solarnych chroniących instalacje fotowoltaiczne. Jakość potwierdzona normą IEC 60269-1/-2.

INFORMACJE OGÓLNE
Liczba poziomów

1
Ilość przyłączy

2
Przekrój znamionowy 25 mm²
Kolor czarny
Materiał izolacyjny PA
Klasa palności wg UL 94 V0
Maksymalna utrata mocy w warunkach znamionowych 3,26W
Wymiary bezpiecznika (dostępne na naszych aukcjach) 10,3 x 38 mm
Rodzaj zabezpieczeń (dostępne na naszych aukcjach) Szkło/ceramika/...
Znamionowe napięcie udarowe 6 kV
Stopień zabrudzenia 3
Kategoria przepięciowa II
Grupa materiału izolacyjnego IIIa
Przyłącze według normy IEC 60269-1 / -2
Maksymalny prąd obciążenia 30 A (Prąd i napięcie określa zastosowany bezpiecznik)
Prąd znamionowy IN 30 A (Prąd i napięcie określa zastosowany bezpiecznik)
Napięcie znamionowe UN 1000 V DC (Prąd i napięcie określa zastosowany bezpiecznik)
Otw. ściana bocz. nie
Specyfikacja pomiarowa zabezpieczenia przed dotykiem DIN EN 50274 (VDE 0660-514):2002-11
Zabezpieczenie przed dotykiem dłonią zagwarantowany
Zabezpieczenie przed wtykaniem palców zagwarantowany
Wskaźnik temperatury izolacji (DIN EN 60216-1 (VDE 0304-21)) 120 °C
WYMIARY
Szerokość 18 mm
Długość 81 mm
wysokość NS 35/7,5 65,5 mm
wysokość NS 35/15 73 mm
UKŁAD OCHRONY PO STRONIE NAPIĘCIA
minimalny przekrój przewodu sztywnego 1,5 mm²
maksymalny przekrój przewodu 25 mm²
minimalny przekrój przewodu elastycznego 0,75 mm²
maksymalny przekrój przewodu elastycznego 25 mm²
Przekrój przewodu AWG min. 16
Przekrój przewodu AWG max. 3
Przekrój przewodu giętkiego z końcówką rurkową bez płaszcza, min. 1,5 mm²
Przekrój przewodu giętkiego z końcówką rurkową bez płaszcza, maks. 16 mm²
Przekrój przewodu giętkiego z końcówką rurkową z płaszczem z tworzywa, min. 1,5 mm²
Przekrój przewodu giętkiego z końcówką rurkową z płaszczem z tworzywa, maks. 16 mm²
maksymalny przekrój przewodu z wtykanym mostkiem sztywnym, maks. 10 mm²
maksymalny przekrój przewodu z wtykanym mostkiem elastycznym, maks. 10 mm²
2 przewody o takim samym przekroju, sztywne, min. 1,5 mm²
2 przewody o takim samym przekroju, sztywne, maks 4 mm²
2 przewody o takim samym przekroju, elastyczne, min. 0,75 mm²
2 przewody o takim samym przekroju, elastyczne, maks. 10 mm²
2 przewody o takim samym przekroju, elastyczne, z AEH bez płaszcza, min. 1,5 mm²
2 przewody o takim samym przekroju, elastyczne, z AEH bez płaszcza, maks. 4 mm²
2 przewody o takim samym przekroju, elastyczne, z TWIN-AEH z płaszczem z tworzywa, min. 1,5 mm²
2 przewody o takim samym przekroju, elastyczne, z TWIN-AEH z płaszczem z tworzywa, maks. 10 mm²
maksymalny przekrój przewodu z wtykanym mostkiem sztywnym, maks. 10 mm²
maksymalny przekrój przewodu z wtykanym mostkiem elastycznym, maks. 10 mm²
Rodzaj przyłącza Złączki śrubowe
Długość usuwanej izolacji 11 mm
sonda wzorcowa A7
Gwint śruby M5
Min. moment obrotowy dokręcania 2 Nm
Maks. moment obrotowy dokręcania 2,5 Nm
NORMY, PRZEPISY I KLASYFIKACJE
Przyłącze według normy IEC 60269-1 / -2
Klasa palności wg UL 94 V0
China RoHS Okres użytkowania zgodnie z przeznaczeniem: nieograniczony = EFUP-e
eCl@ss
  • eCl@ss 4.1 - 27141100
  • eCl@ss 5.1 - 27141100
  • eCl@ss 6.0 - 27141100
  • eCl@ss 7.0 - 27141116
  • eCl@ss 8.0 - 27141116
  • eCl@ss 9.0 - 27141116
ETIM
  • ETIM 2.0 - EC000897
  • ETIM 3.0 - EC000899
  • ETIM 4.0 - EC000899
  • ETIM 5.0 - EC000899
  • ETIM 6.0 - EC000899
  • ETIM 7.0 - EC000899
UNSPSC
  • UNSPSC 6.01 - 30211811
  • UNSPSC 7.0901 - 39121410
  • UNSPSC 11 - 39121410
  • UNSPSC 12.01 - 39121410
  • UNSPSC 13.2 - 39121410
