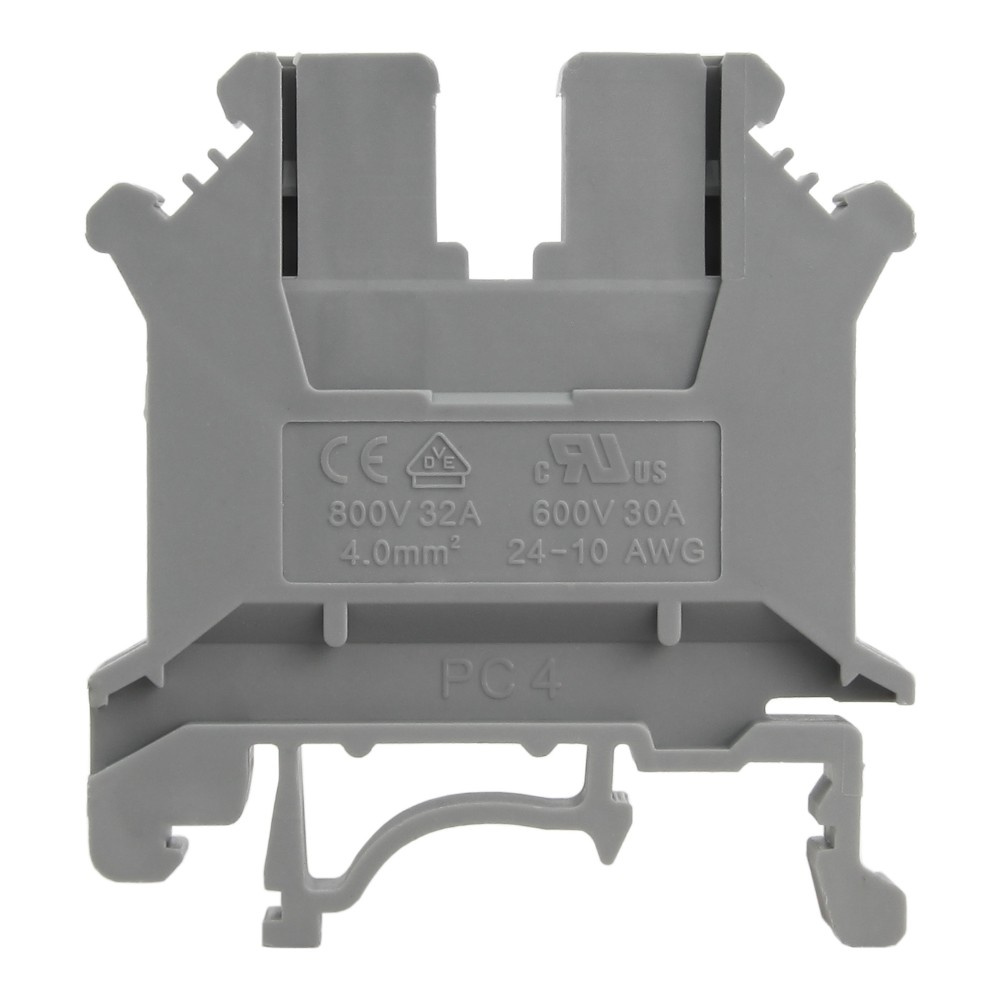

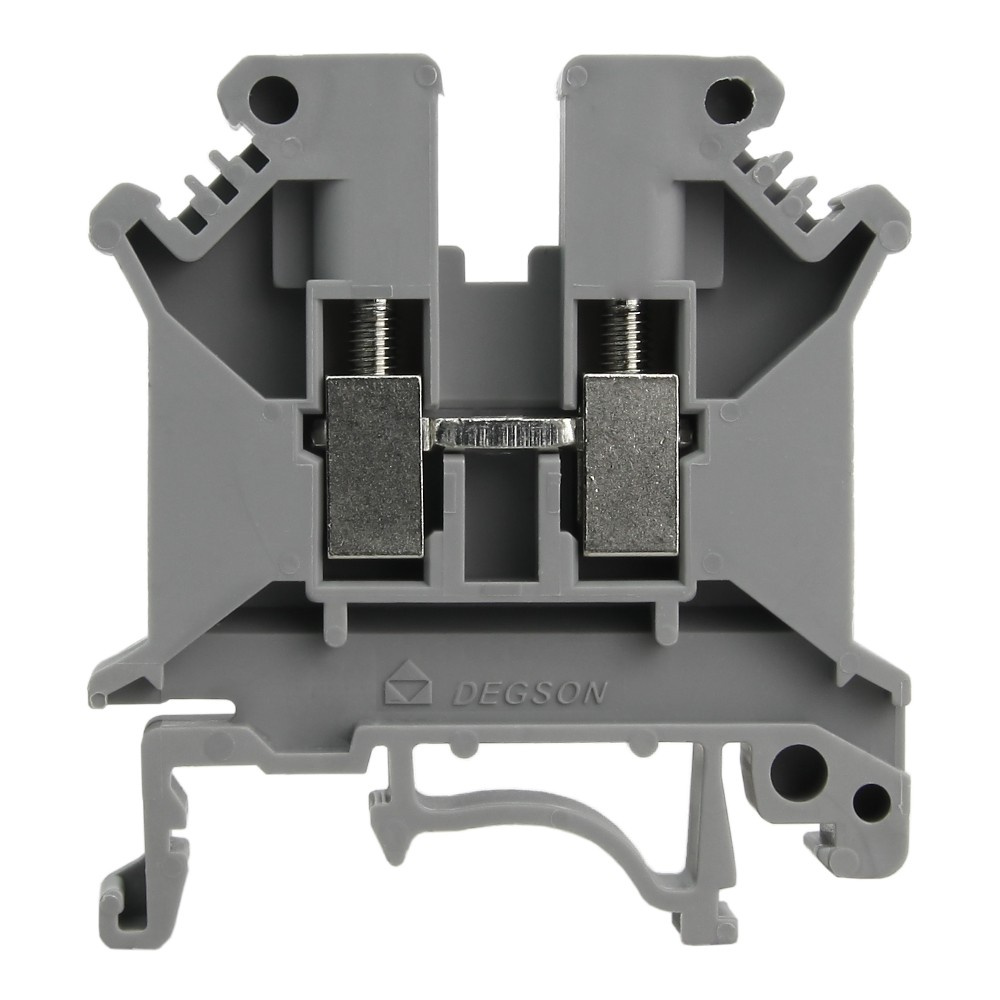

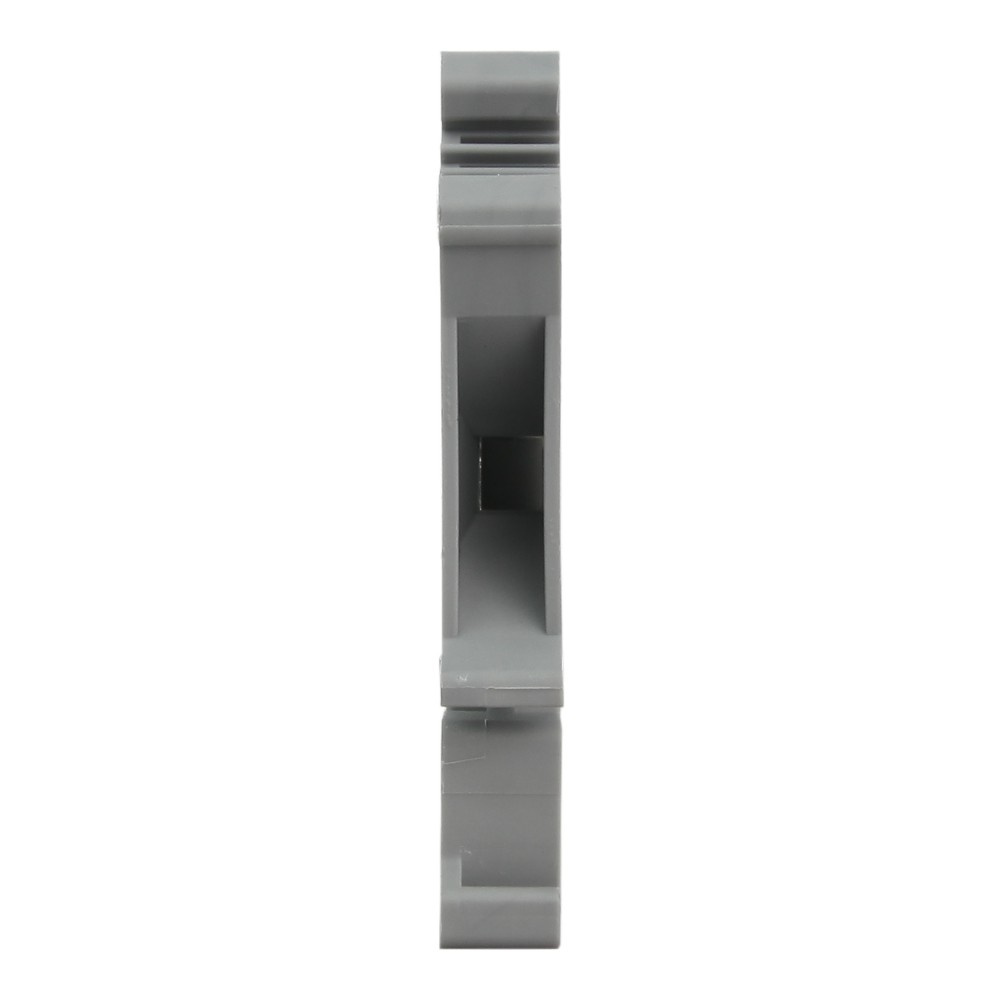

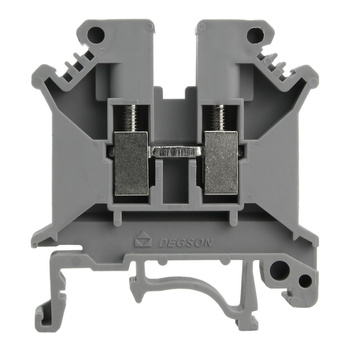

Złączka szynowa przelotowa szara śrubowa 4mm2 1P VDE UL
- Złączka szynowa Przelotowa Szara Śrubowa 0,2-4mm2 24-10 AWG 1P
Złączka szynowa 0,2 - 4 mm2 PC4 szara
zacisk śrubowy
⭐⭐⭐⭐⭐
Instalacja elektryczna złożona z wielu przewodów musi zapewniać ciągłość przepływu prądu w obwodzie. Złączki przelotowe są montowane na szynie DIN TH/TS 35 i umożliwiają łączenie przewodów oraz ich mostkowanie. Złączki szynowe serii PC umożliwiają łączenie przewodów o przekroju 0.2 - 4mm2 (24 - 10 AWG) przy pomocy zacisków śrubowych. Obudowy złączek zostały wykonane z wysokojakościowych tworzyw sztucznych PA66 oraz UL94V-0. Wszystkie elementy metalowe w złączce zostały wykonane z powlekanego stopu miedzi. Złączki szynowe DEGSON przeszły wiele testów potwierdzających ich jakość i wytrzymałość. Złączkom zostały przyznane certyfikaty UL oraz VDE.
➡️ Cechy złączki szynowej PC4:
✔️ zaciski śrubowe
✔️ napięcie znamionowe 800 V
✔️ prąd znamionowy 32 A
✔️ przekrój przewodów 0,2 - 4 mm2 (24 - 10 AWG)
✔️ certyfikacja VDE (nr. 40022972) i UL (nr. E228872)
✔️ kolor szary
✔️ wysokiej jakości materiał
symbol | PC4-01P-11-00A(H) |
typ | złączka szynowa |
rodzaj | śrubowa |
kolor | szara |
zastosowanie | połączenie przewodów |
napięcie nominalne | 800 V |
natężenie nominalne | 32 A |
dla przewodów o przekroju | 0,2 - 4 mm2 |
certyfikaty | UL, VDE, CE |
standard testowania | EN60947-7-1: UL1059 |
spad | 6,2 mm |
liczba biegunów | 1P |
dane dotyczące badań EN60947-7-1 | VDE certificate NO. 40022972 |
dane dotyczące badań UL1059 | UL E228872 |
kategoria napięcia przepięciowego | III |
stopień zanieczyszczenia | 3 |
grupa materiału | I |
napięcie impulsowe | 8 kV |
grupa materiału | I |
moment dokręcania śrub | 0,5 Nm |
grupa materiału | I |
zastosowanie w grupach | B, C, D |
napięcie nominalne dla grup (B, C, D) | 600, 600, 600 V |
natężenie nominalne dla grup (B, C, D) | 30, 30, 5 A |
znamionowa pojemność przyłączeniowa | 24 - 10 AWG |
dopuszczalny nacisk trwały | - |
rodzaj śrub | M3 |
klasa palności UL94 | V-0 |
dozwolona temperatura otoczenia | -40~ +105 |
wilgotność względna | 5% - 95% |
standard inspekcji | MIL-STD-105E II |
AQL | 0,65 |
materiał obudowy | PA66, UL94V-0 |
materiał śrub | miedź ocynkowana |
materiał złącz | miedź niklowana |
zalecane ściągnięcie izolacji dla przewodu | 7 - 8 mm |
przymocowanie dla drutu | odizolowanie drutu na żądaną długość, następnie dokręcanie z nominalnym momentem obrotowym. |
przymocowanie dla linki | odizolowanie linki na żądaną długość, następnie należy nałożyć końcówkę izolacyjną oraz dokręcić z nominalnym momentem obrotowym |
dostępne akcesoria | pokrywa boczna D-PC4 Etykiety znakujące ZB6 Uchwyt końcowy E-PC Mostek łączący EB2-6 EB3-6 EB10-6 (w naszej ofercie) |
producent | DEGSON |
kod EAN | 5907589333343 |

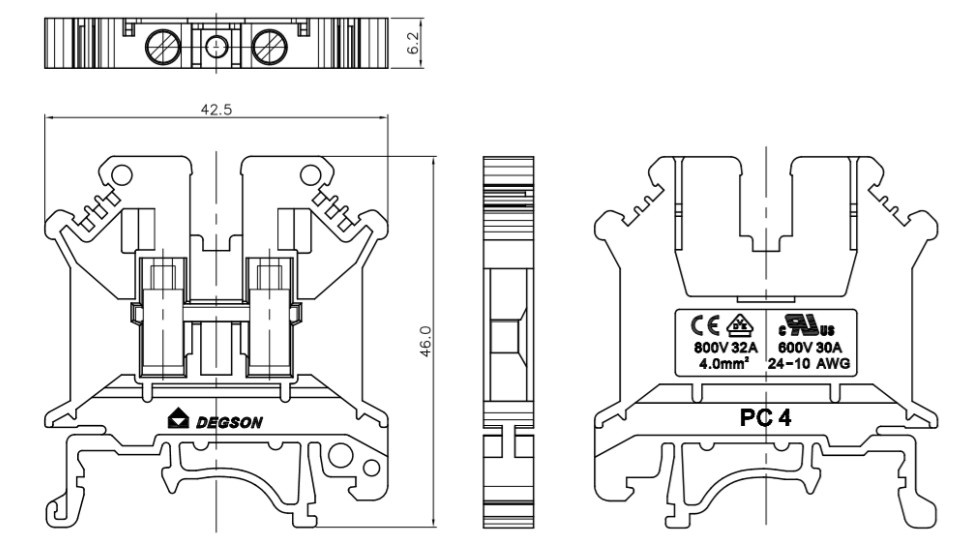

Rysunek wymiarowy
|
