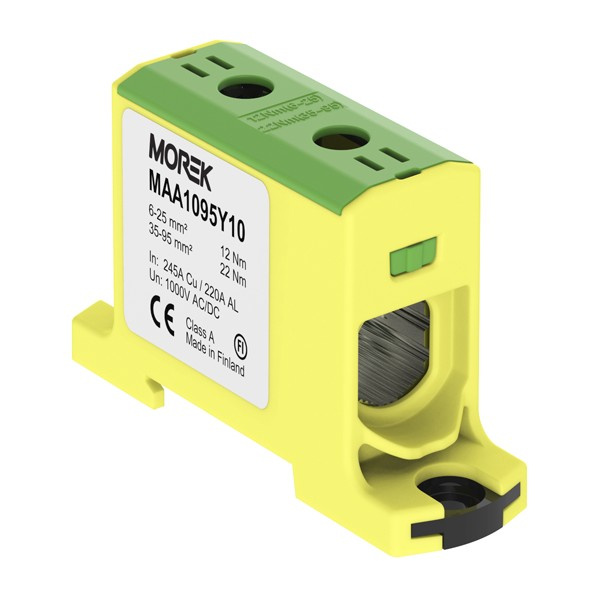

Złączka szynowa gwintowa do łączenia przewodów AL/CU Złącze uniwersalne OTL 95 1P żółto-zielone Morek 3880
Złączka szynowa gwintowa do łączenia przewodów AL/CU Złącze uniwersalne OTL 95 1P żółto-zielone Morek
⭐⭐⭐⭐⭐
➡️ Dane techniczne:
✔️ testowana zwarciowo Klasa zwarciowa A ( Class A ) możliwość zastosowania przed zabezpieczeniami,
✔️ certyfikat EN 61238 potwierdzający możliwość stosowania z przewodami miedzianymi i aluminiowymi,
✔️ klasy palności V0 zgodnie z UL94,
✔️ napięcie znamionowe: 1000V AC/DC,
✔️ zgodność z normami EN 60947, EN 61238, certyfikaty GOST-R, SGS FIMKO
|
Kolor |
żólto-zielony |
|
Przewód |
Al/Cu |
|
Przekrój przewodu, min. (mm²) |
6 |
|
Przekrój przewodu, maks. (mm²) |
95 |
|
Przewód zasilający, min. (mm²) |
6 |
|
Przewód zasilający, maks. (mm²) |
95 |
|
Przewód odpływowy, min. (mm²) |
6 |
|
Przewód odpływowy, maks. (mm²) |
95 |
|
Liczba podłączeń |
2 |
|
Prąd znamionowy (A) |
245 (Cu) / 220 (Al) |
|
Napięcie znamionowe (V) |
1000 |
|
Temperatura pracy (°C) |
80 |
|
Montaż |
szyna DIN |
|
Materiał |
Aluminium ocynowane, poliamid PA66 |
|
Szerokość (mm) |
25 |
|
Długość (mm) |
84 |
|
Wysokość (mm) |
51 |
|
Waga (g) |
65 |
|
Śruba |
Hex 6 |
|
Moment dokręcenia (Nm) |
12 Nm (6 - 25 mm²) 22 Nm (35 - 95 mm²) |
|
Stopień ochrony IP |
IP20 |
|
Certyfikaty |
EN 61238-1; EN60947-7-1; UL1059 |
|
Klasa palności zgodnie |
UL94 V0 |
|
Kod CN8 |
85369010 |
