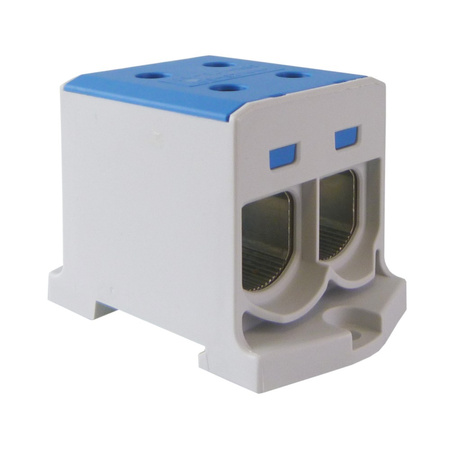

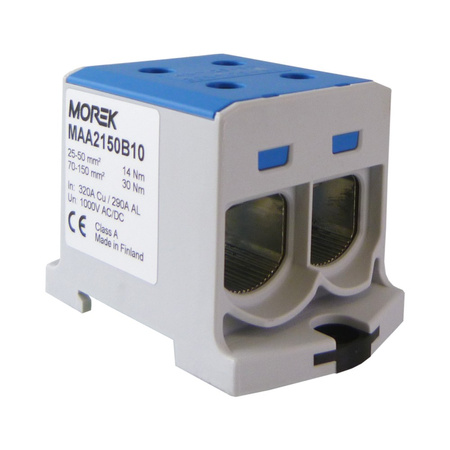

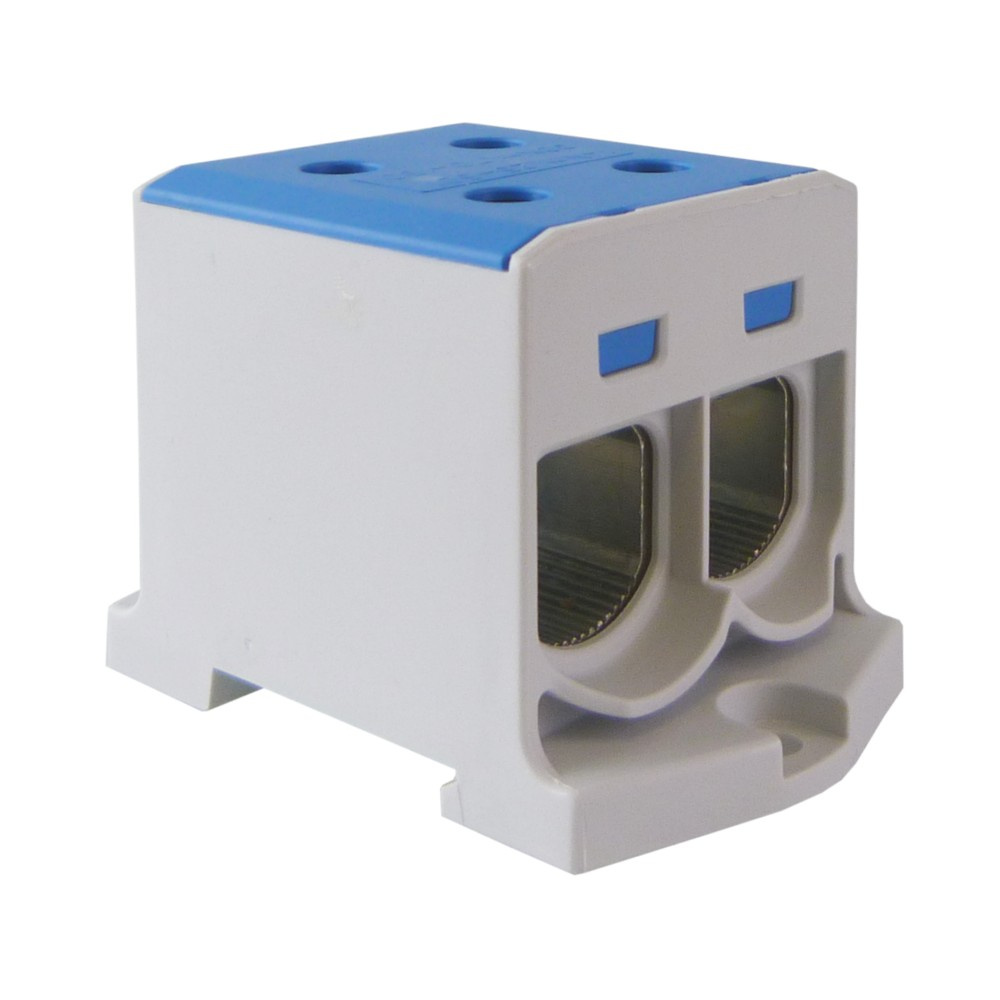

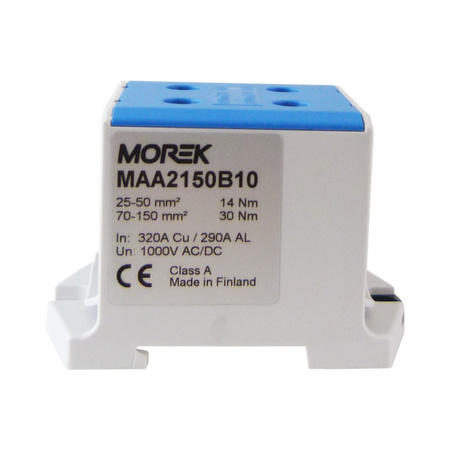

Złączka szynowa 25-150mm2 nieb. 4otwor. zacisk. TH35 1P MAA2150B10 Morek 4207
EAN: 4744397014207
(125,00 zł szt.)
Złączka szynowa 25-150mm2 niebieska 4 otwory zaciskowe 1 torowa AL/CU gwintowa 1000V na szynę TH35 1polowa MAA2150B10 Morek
Złączka szynowa 25-150mm2 niebieska 4 otwory zaciskowe 1 torowa AL/CU gwintowa 1000V na szynę TH35 1polowa MAA2150B10 Morek
Złączka szynowa 25-150mm2 niebieska 4 otwory zaciskowe TH35 1P MAA2150B10 Morek
zastosowanie |
jednoczesne łączenie przewodów aluminiowych i miedzianych, lub samych aluminiowych, lub samych miedzianych - w jednym zacisku |
przekrój przewodów | 2x od 25 do 150 mm2 |
napięcie znamionowe |
1000V AC/DC |
prąd znamionowy |
2x Al - 580 A 2x Cu - 640 A |

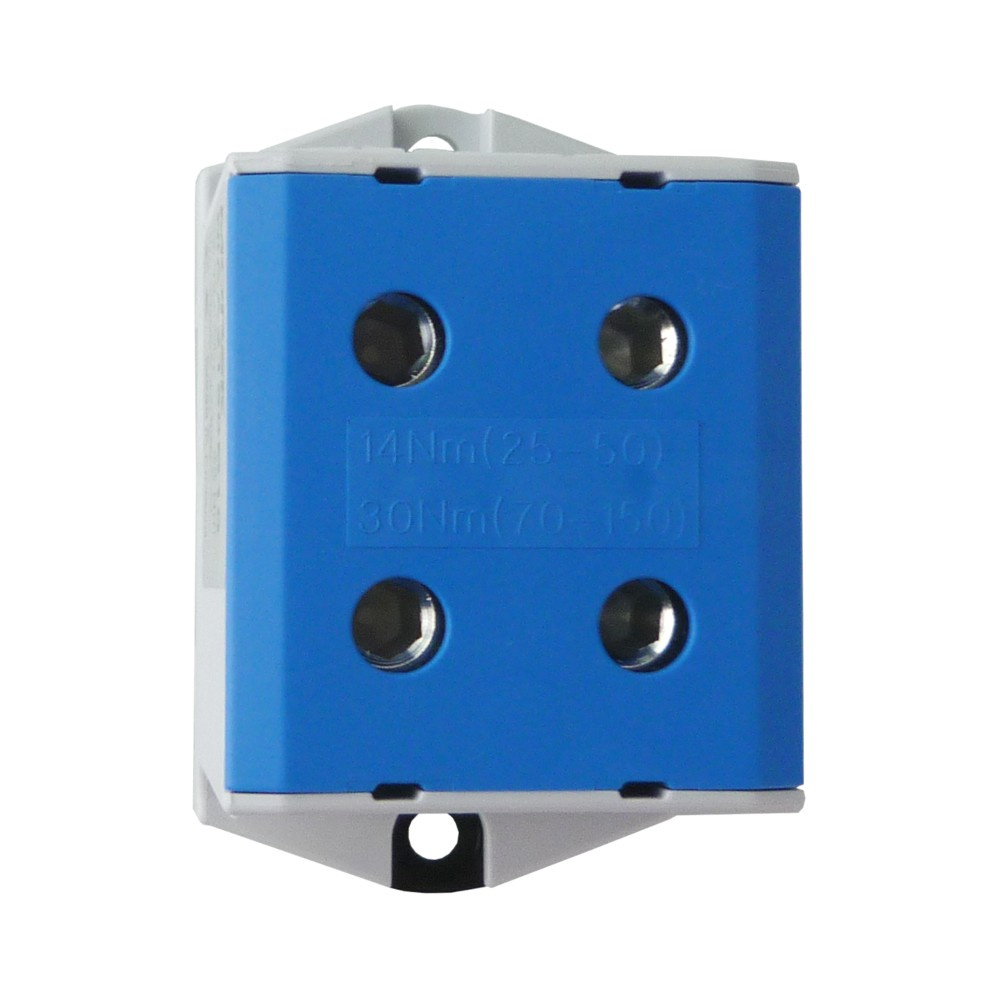

moment obr. dokręcania |
14 Nm (25- 50mm2) 30 Nm (70 -150 mm2) |
montaż |
- szyna TH 35 lub płyta montażowa |
materiał złączki |
osłona izolacyjna (korpus): poliamid PA66 |
wymiary zewnętrzne |
H: 54 mm W: 51 mm L: 84 mm AV: 6 mm |
kolor |
niebieska |
waga |
170 g |
stopień ochrony |
IP20 |
temperatura pracy |
od -25°C do +80°C |
klasa palności (test pionowego palenia) |
UL 94 V-0 |
wolny od halogenów |
tak |
normy |
EN 61238-1, |
kraj produkcji |
Finlandia |
producent |
Morek |
typ produktu |
OTL 150-2 |
kod produktu |
MAA2150B10 |
EAN |
4744397014207 |
typ:OTL150-2 |
przekrój przewodu (mm2)/liczba przewodów | |||||||||||||||||
0.75 | 1 | 1.5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | ||
AL |
1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||||
CU | 3 | 3 | 2 | 1 | 1 | 1 | 1 |
