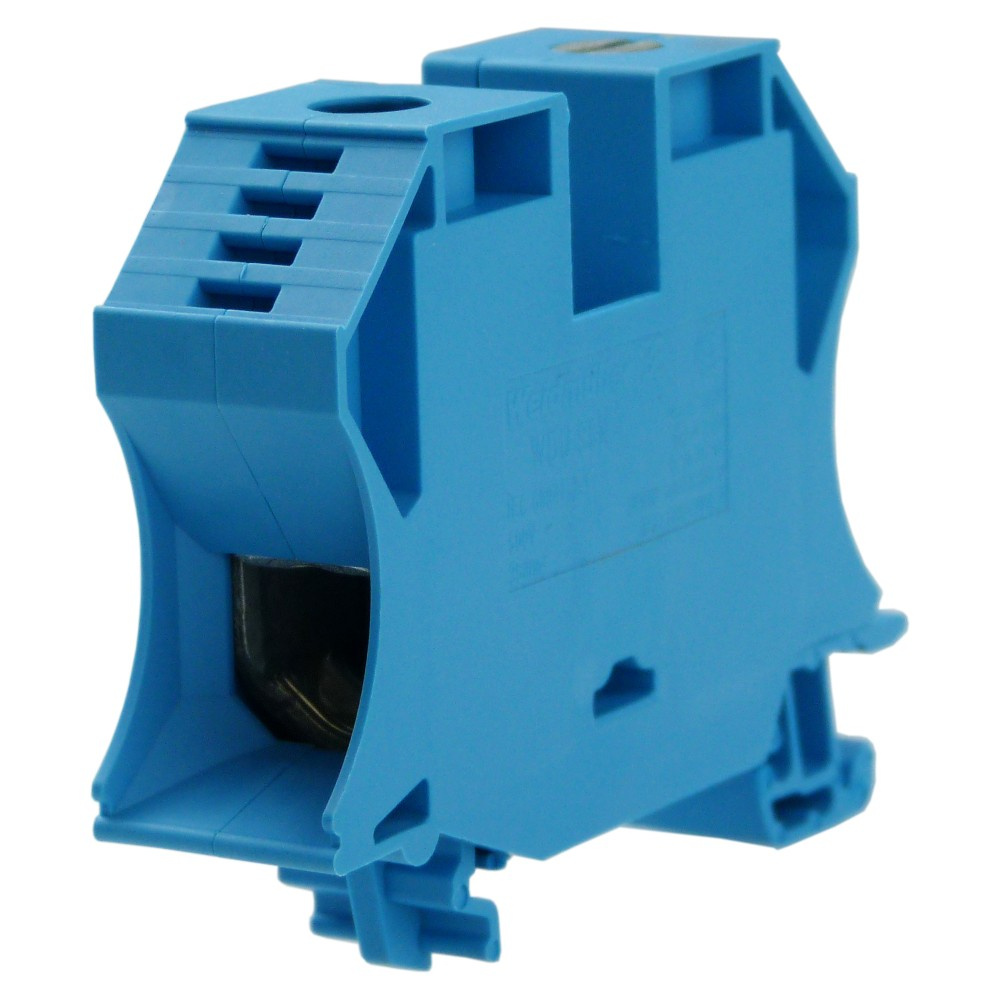

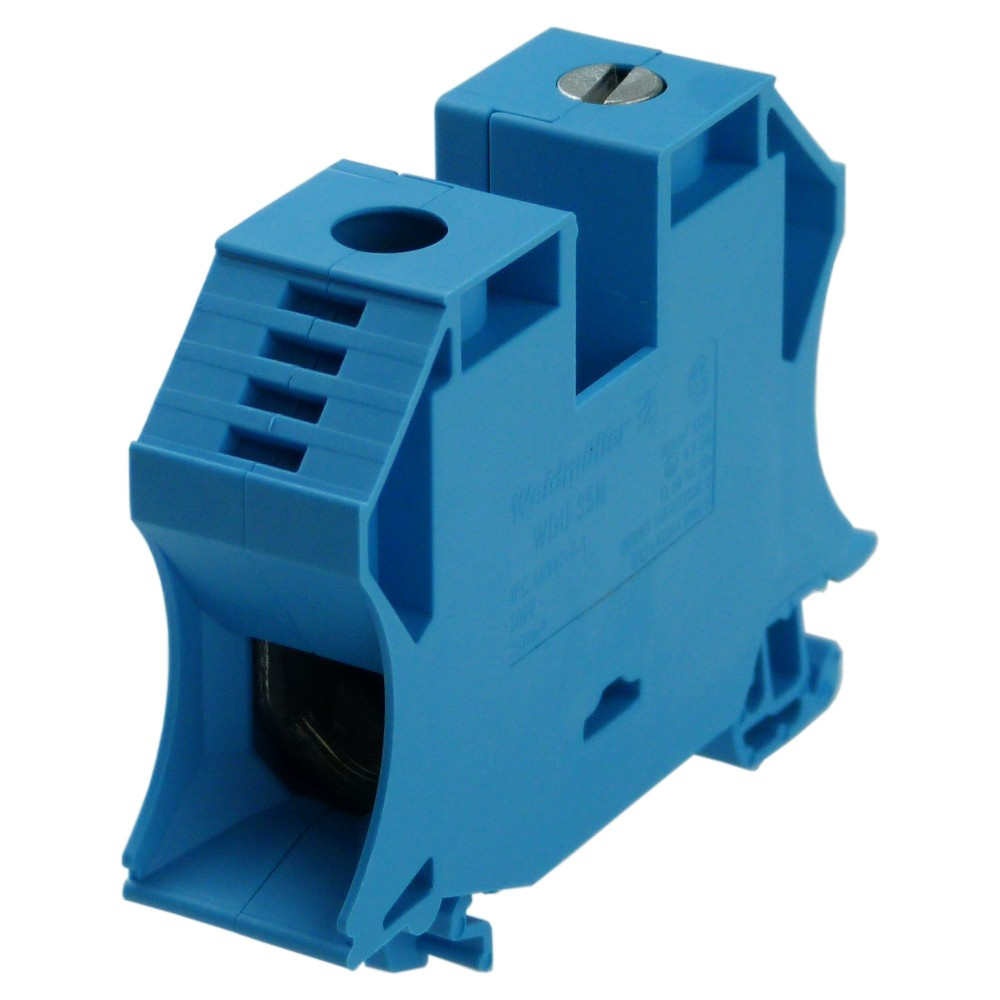

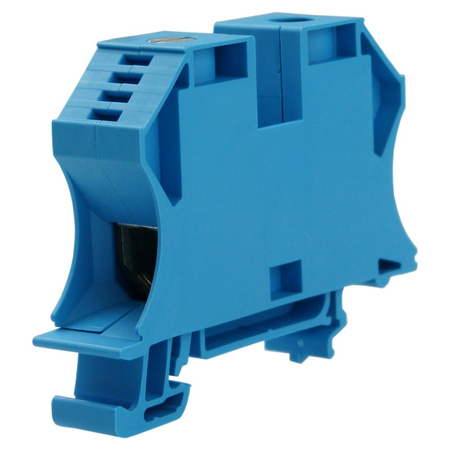

WDU 35N BL 35 mm² Przelotowa rzędowa listwa zaciskowa złącze śrubowe 500V 125A niebieska 1040480000 Weidmüller 3834
- Przelotowa rzędowa listwa zaciskowa złącze śrubowe WDU 35 BL 35 mm² 500V 125A niebieska 1040480000 Weidmüller
WDU 35N BL 35 mm²
Przelotowa rzędowa listwa zaciskowa
500V 125A niebieska
1040480000
Weidmüller
| typ |
WDU 35N BL |
|
mocowanie |
śrubowe |
| montaż | wciskany |
| tworzywo | Wemid |
| Klasa palności wg UL 94 |
V-0 |
| typ złączki | szynowa |
| liczba poziomów liczba potencjałów liczba potencjałów w rzędzie |
1 |
|
ilość zacisków liczba zacisków na poziom |
2 |
|
funkcja /przyłacze PE |
nie |
|
funkcja N funkcja PEN poziomy wewnętrznie zmostkowane |
tak |
| niezbędna płyta zamykająca | nie |
|
maks. przekrój przewodu przekrój pomiarowy |
35mm2 |
|
napięcie znamionowe |
500V |
|
prąd znamionowy |
125A |
|
prąd przy maks. przewodzie |
150A |
|
rezystancja objętościowa według IEC 60947-7-X |
0,26 mΩ |
|
znamionowe napięcie udarowe |
6kV |
|
stopień zanieczyszczenia |
3 |
|
na szynę |
TS35 |
|
temperatura pracy |
od -60°C do +130°C |
|
wysokość / głębokość / szerokość |
16/50,5/16 mm |
|
waga |
52g |
|
kolor |
niebieski |
|
przekrój przyłącza przewodu, drobny drut, 2 zaciskane przewody |
min.2,5 mm² max.6 mm² |
|
przekrój przyłącza przewodu, drobny drut z końcówką tulejkową DIN46228/1, 2 zaciskane przewody |
min.2,5 mm² max.6 mm² |
|
przekrój przyłączeniowy przewodu AWG |
min. 10AWG max. 12AWG |
|
śruba dociskowa |
M6 |
|
moment dokręcający (śruba zaciskowa do przewodów miedzianych) |
4-5 Nm |
|
sprawdzian trzpieniowy wg 60 947-1 |
B8 |
|
normy |
IEC60947-7-1 |
|
oznaczenie producenta |
1040480000 |
|
producent |
Weidmüller |
|
EAN |
4008190353834 |
