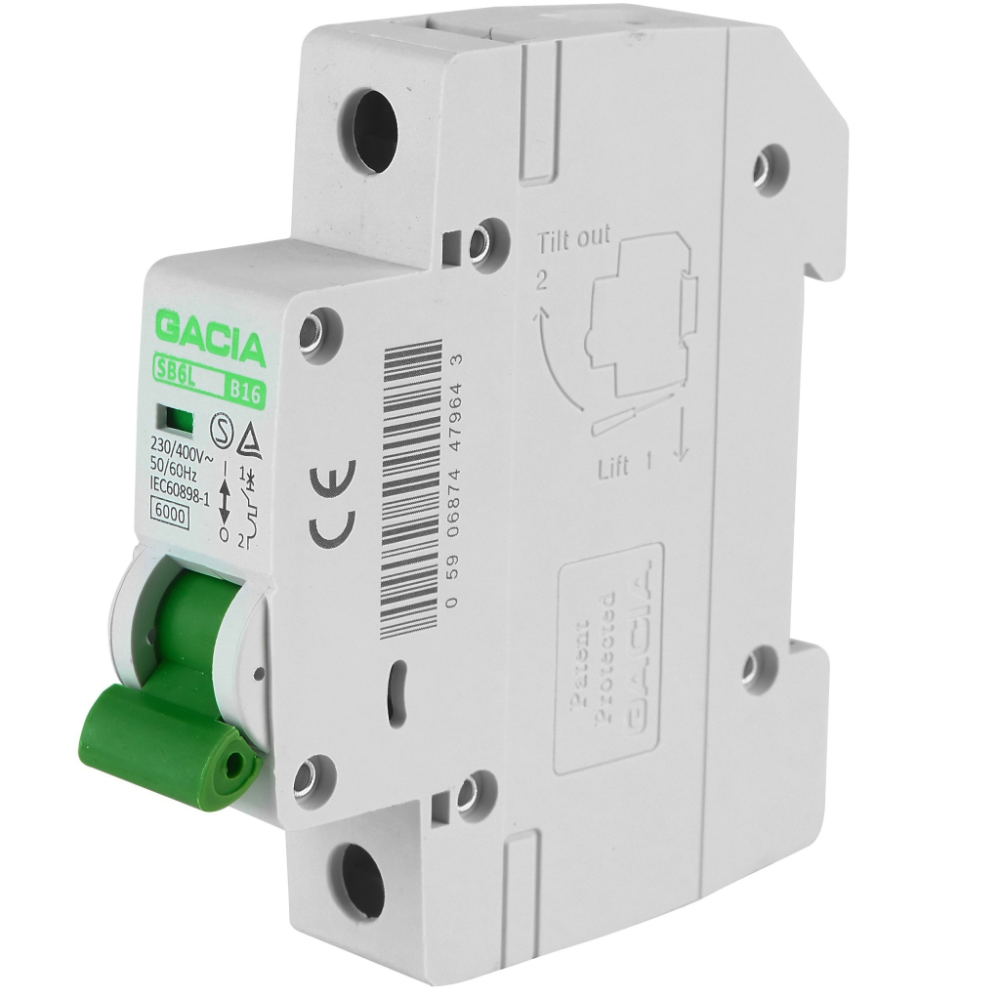

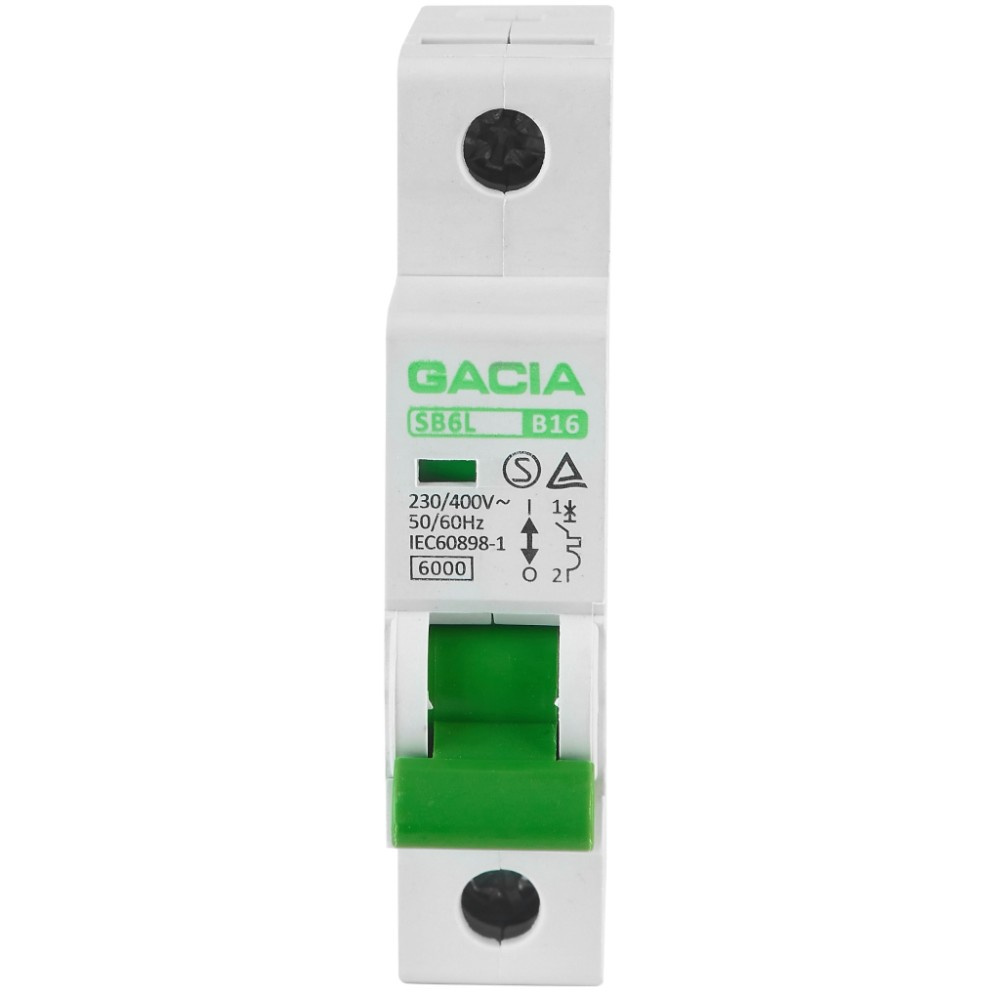

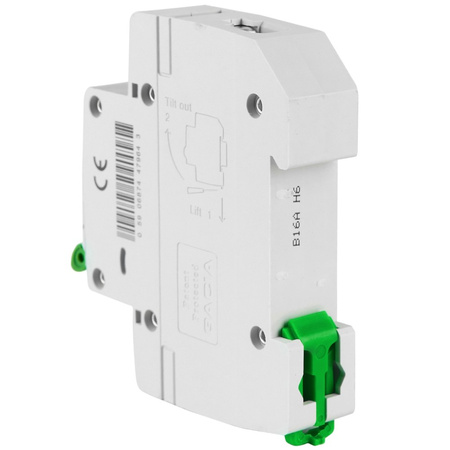

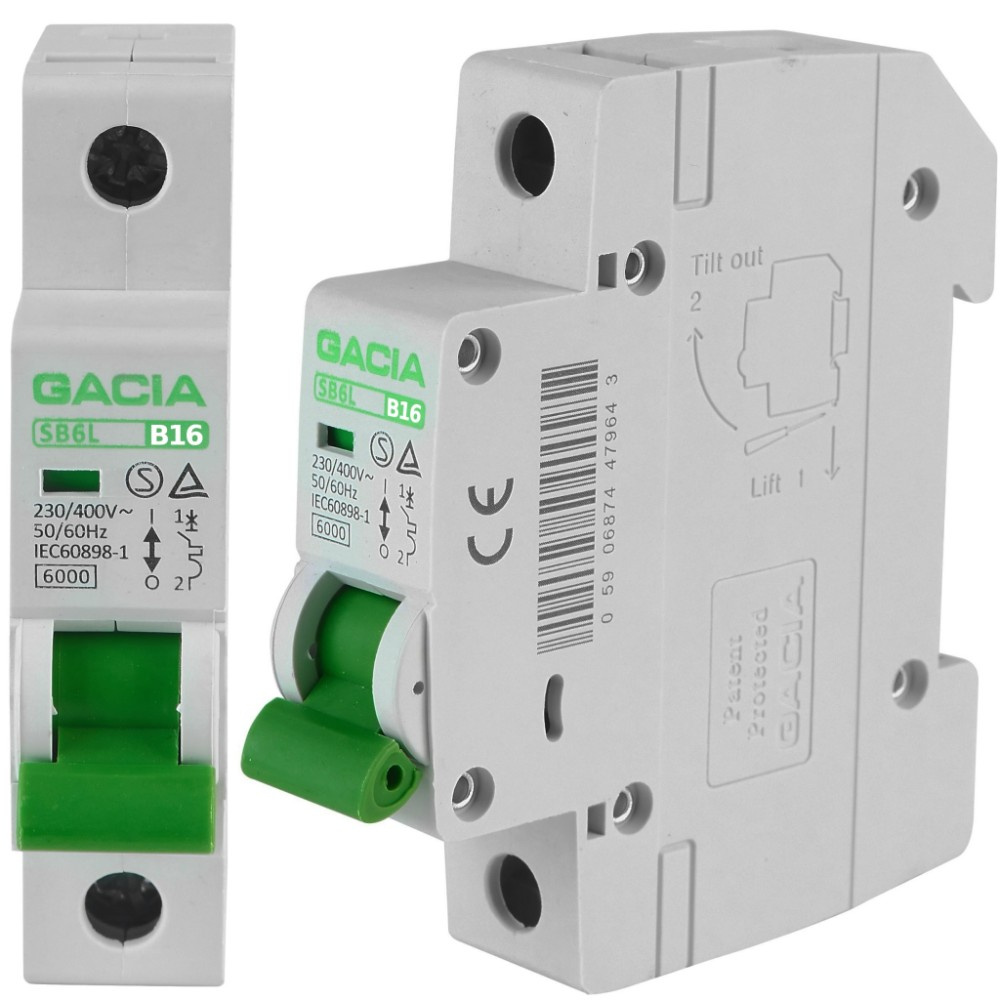

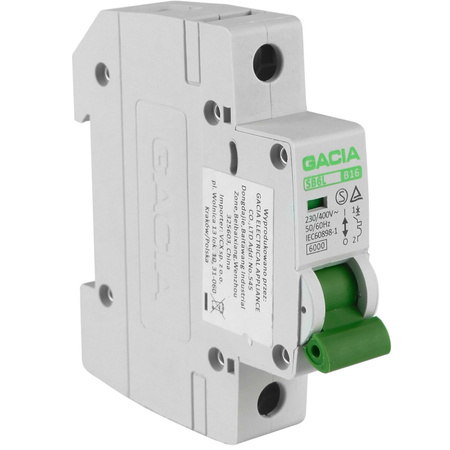

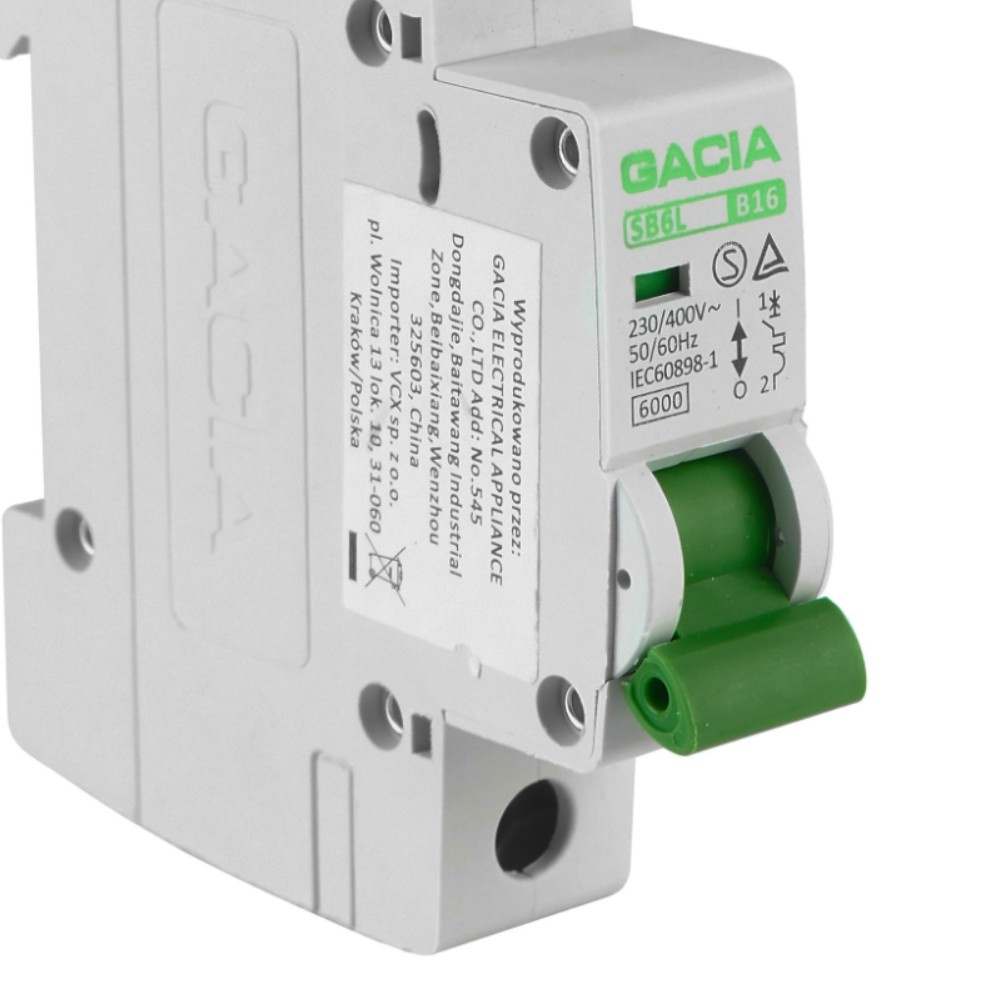

Wyłącznik nadprądowy bezpiecznik GACIA Typ S eska SB6L B 1P 16A 9643

Wyłącznik nadprądowy S 1-faz. B 16A SB6L GACIA

Wyłącznik nadprądowy jest komponentem instalacji elektrycznej, jego zadaniem jest zapewnienie ochrony przed skutkami zwarć i przeciążeń.

Działanie wyłącznika nadprądowego polega na przerwaniu ciągłości obwodu, gdy prąd płynący w obwodzie przekroczy wartość bezpieczną dla tego obwodu.

Bezpieczniki nadprądowe o charakterystyce B cechuje opóźnione działanie. Stosuje się je dla ochrony urządzeń o zwiększonym prądzie rozruchowym, np. silników.

Dane techniczne gniazda tablicowego:

• prąd znamionowy In: 16 A,
• izolacja znamionowa Ui: 500 V,
• znamionowa odporność impulsowa (1,2/50) Uimp: 6000V,
• napięcie znamionowe Ue: 240/415 V,
• częstotliwość: 50 Hz/60 Hz,
• charakterystyka pracy: B
• znamionowa zdolność łączeniowa: 6kA,
• stopień ochrony: IP20,
• żywotność elektryczna: 6000,
• żywotność mechaniczna: 100000,
• liczba biegunów: 1P,
• Temp. składowania: -30/+70°C
• temperatura pracy: -25 °C do +50 °C,
• wymiary: 17,5 x 18 x 64 mm,
• wskaźnik pozycji pracy: tak,
• możliwość połączenia za pomocą szyn grzebieniowych: tak,
• przystosowane do późniejszego montażu urządzeń pomocniczych: tak,
• ochrona obwodów przed przeciążeniem: tak,
• ochrona obwodów przed zwarciem: tak,
• po rozłączeniu separacja w obwodzie: tak,
• moment dokręcenia zacisków podłączeniowych: 3 Nm,

• montaż na szynie: DN (TH/TS 35),
• certyfikaty: CE, SEMKO, TÜV.
