Zegar tygodniowy wyłącznik czasowy TR 610 top3 TH-N 0299
- Zegar tygodniowy Wyłącznik czasowy na szynę DIN Cyfrowy 2-kanałowy godzinny 230 V AC TR 610 top3 przekaźnik czasowy TH-6100130
Zegar tygodniowy
Wyłącznik czasowy na szynę DIN
Przekaźnik czasowy
Cyfrowy 2-kanałowy godzinny 230 V AC TR 610 top3
TH-6100130
56 miejsc w pamięci
Kopiowanie programów
zabezpieczenie programu dla 10-letniej rezerwy mocy (bateria litowa)
z wł./WYŁ. Czasów przełączania
Wstępny wybór obwodów
włączanie /wyłączanie zintegrowanej funkcji resetu
funkcja serwisowa do kontroli Okres konserwacji
Program wakacyjny
kodowanie PIN
Adapter Bluetooth jest OBELISK top3, a karta pamięci OBELISK top2 nie są zawarte w zestawie
Wyświetlacz timera jest w pełni funkcjonalny tylko w temperaturze od + 5°C do + 55°C.
Cyfrowy przełącznik czasowy Theben to dwukanałowy, szyna DIN, dwubiegunowy dwupołożeniowy (DPDT).
Jest to przełącznik czasowy z programem dziennym i 56 lokalizacjami pamięci.
Napięcie zasilania wynosi 230 VAC.
Materiał obudowy tego przełącznika jest odporny na działanie wysokiej temperatury i jest wykonany z samogasnącego tworzywa termoplastycznego.
To urządzenie umożliwia bezpieczne przesyłanie danych przez opcjonalny DYSK BLUETOOTH o niskim poborze energii3.
Jest ona przydatna w zastosowaniach przemysłowych.
Końcówki sprężynowe DuoFix o średnicy drutu 0,5 mm² i 2,5 mm² (z lub bez osłony końcówki drutu)
Przycisk przewodu lub żyły umożliwiający zwolnienie połączenia wtykowego
Tekstowe instrukcje dla użytkownika na wyświetlaczu
Wstępnie ustawiona data i godzina
Pełna obsługa bez podłączenia do sieci
Przełączanie „zero-cross” dla przełączania energooszczędnego i dużego obciążenia lampy
Automatyczna zmiana czasu letniego/zimowego
Wybór przełączania
Stałe włączanie/wyłączanie
Kodowanie ZA POMOCĄ KODU PIN
Najkrótszy czas przełączania wynosi 1 minutę
Temperatura otoczenia mieści się w zakresie od -30°C do 55°C.
EN 60 730-1
VDE
Klasa ochrony II nach EN 60730-1 po zainstalowaniu zgodnie z przeznaczeniem
rodzaj produktu |
wyłącznik czasowy zegar z programem tygodniowym |
wyświetlacz LCD z linią tekstu 4 przyciski dotykowe |
|
szerokość |
2 TE |
sposób mocowania |
szyna DIN |
program |
program tygodniowy |
jednostki pomiarowe | godziny |
typ |
cyfrowy |
ilość tablic rozdzielczych |
56 |
częstotliwość |
50 – 60 Hz |
standby | 0,4 W |
Zdolność łączeniowa przy 250 V AC, cos φ = 1 Zdolność łączeniowa przy 250 V AC, cos φ = 0,6 |
16A 10A |
obciążenie żarówek / lamp halogenowych 230 V świetlówki kompaktowe 230 V |
2600 W 1100 W |
konfiguracja styków |
DPDT |
Bluetooth OBELISK top3: Schutzart Temperatur Reichweite |
IP 40 –30 °C ... +55 °C 15 m im Freifeld |
napięcie robocze |
230 V/AC +10 % / –15 % |
rezerwa mocy |
10 lat przy +20 °C (bez Blue-tooth OBELISK top3) |
zdolność łączeniowa min. |
ok. 10 mA |
dokładność (typowa) |
± 0,25 s/dzień (25 °C) |
wyjście przełączające |
dozwolone jest przełączanie dowolnego zewnętrznego przewodu (TR 612 top3) |
TR 610 top3 |
nadaje się do przełączania SELV (bezpieczne bardzo niskie napięcie) |
najkrótszy czas przełączania | 1 min. |
rodzaj połączenia | zaciski wtykowe DuoFix |
wydajność w trybie czuwania | ~0,4 W |
znamionowe napięcie impulsowe | 4 kV |
dokładność przełączania | dokładny co do sekundy |
stopień zanieczyszczenia | 2 |
Lampa LED <2 W LED-Lampe > 2 W |
50 W 600 W |
wymiary schemat |
|

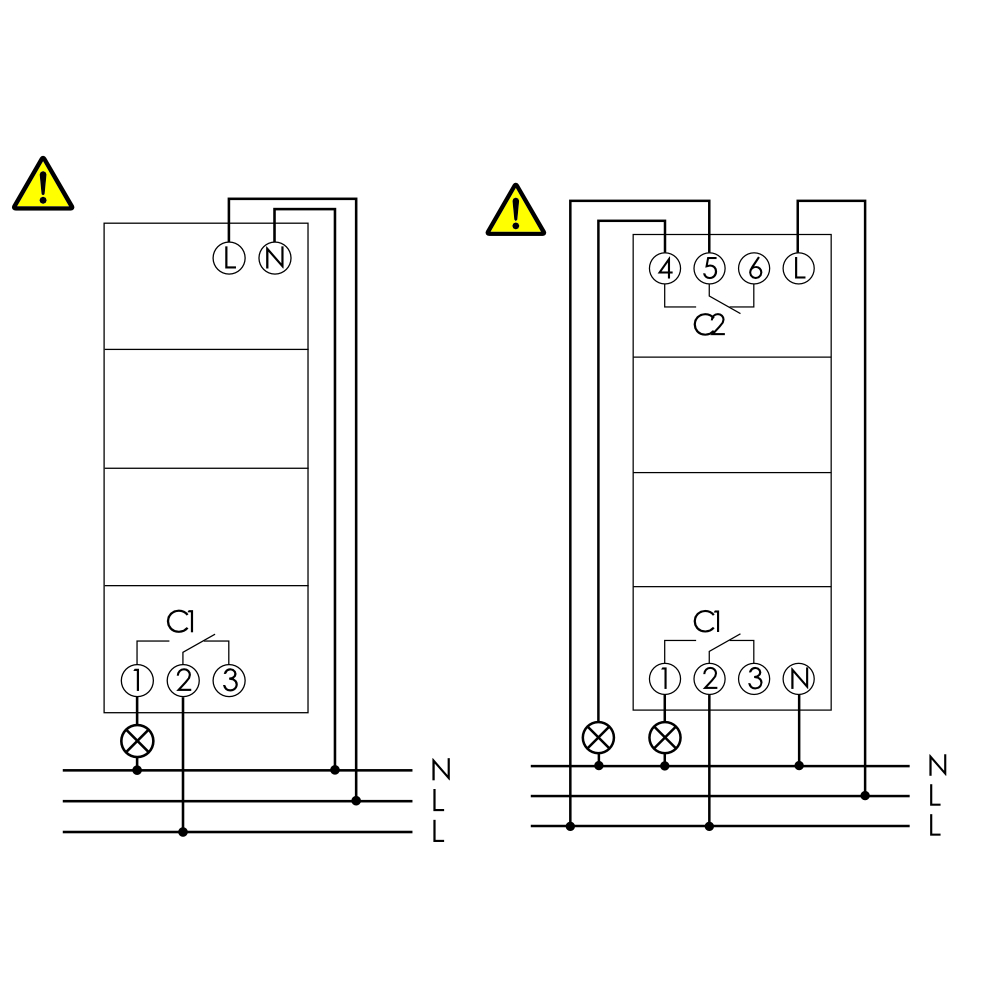

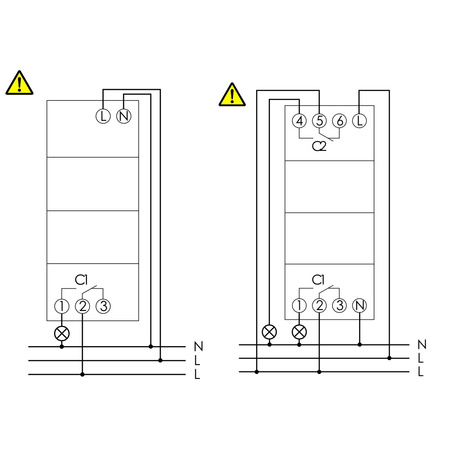

schemat połączenia | |
symbol |
TR 610 top3 6100130 |
producent |
Theben |
EAN |
4003468610299 |
