Stycznik modułowy 230V Ith 20A styki 1NO 230V ELKO 3112
EAN: 8595188123112
(99,99 zł 1 sztukę)

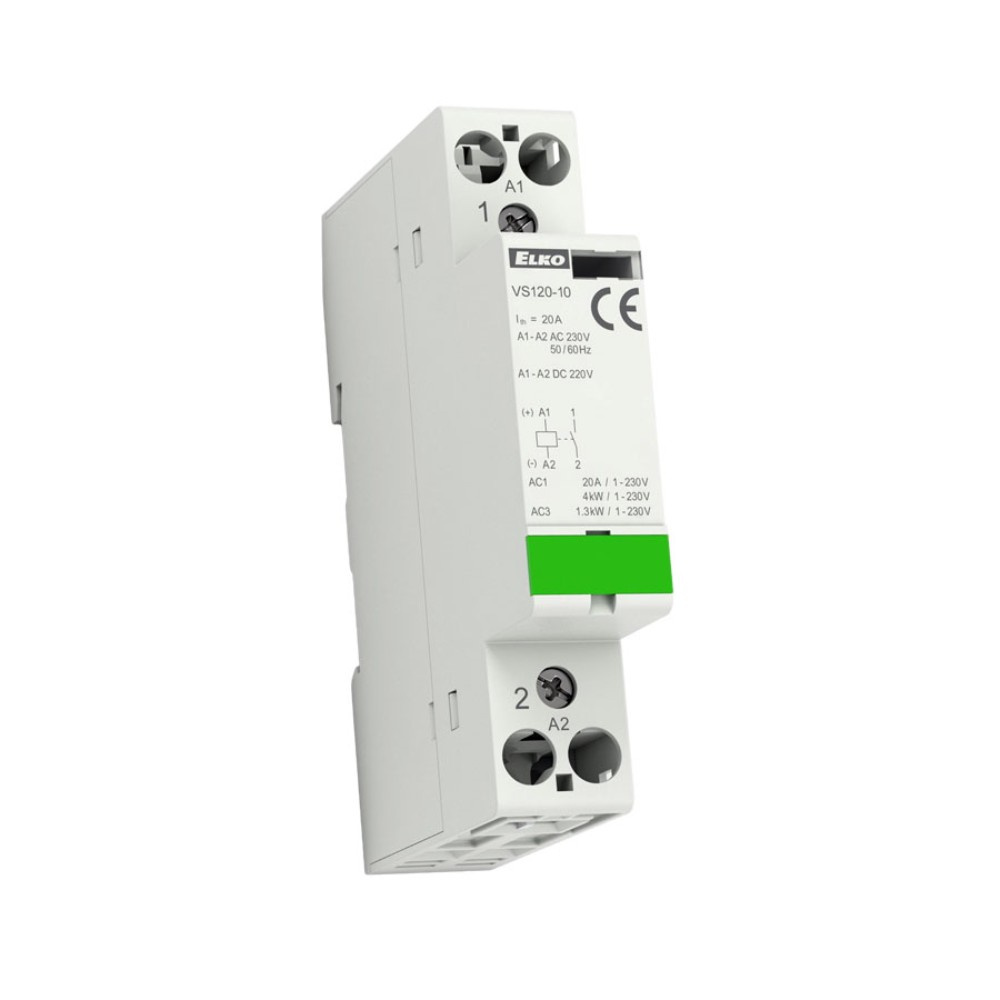

Stycznik modułowy 230V Ith 20A styki 1NO 230V ELKO
⭐⭐⭐⭐⭐
➡️ Stycznik modułowy stosowany do sterowania obwodami elektrycznymi, zwłaszcza obciążeniami rezystancyjnymi oraz trójfazowymi silnikami asynchronicznymi. Zawiera 1 styk.
➡️ Do montażu na szynie DIN lub panelu. Klasa szczelności stycznika wynosi IP20.
➡️ Specyfikacja techniczna stycznika modułowego firmy ELKO:
✔️ znamionowe napięcie izolacji (Ui): 230 V,
✔️ znamionowy prąd cieplny lth (v AC): 20A,
✔️ napięcie zasilania: 50/60 Hz,
✔️ moc łączeniowa: zakładka "Pobierz",
✔️ najw. częstotl. załączeń dla maks. obciążenia: 600 załącz./godz.,
✔️ trwałość elektryczna w 230/400 V: zakładka "Pobierz",
✔️ min. obciążalność: ≥ 17 V, ≥ 50 mA,
✔️ bezpieczniki przeciwzwarciowe z char. aM: 20 A,
✔️ wytrzymałość izolacji: 4 kV,
✔️ zaciski - styki:
- przewód pełny: 10 mm2,
- przewód skręcony: 6 mm2,
- maks. moment dokręcenia: 1,2 Nm,
✔️ zaciski - cewka:
- przewód pełny: 2,5 mm2,
- przewód skręcony: 2,5 mm2,
- maks. moment dokręcenia: 0,6 Nm,
✔️ sterowanie napięcia cewki: AC/DC 230V,
✔️ montaż obok siebie: maks. 2 styczniki *,
✔️ temperatura pracy: -5 ... +55 °C,
✔️ temperatura przechowywania: -30 ... +80 °C,
✔️ waga: 120 g,
✔️ wymiary: 17,5 x 85 x 60 mm,
✔️ zgodność z normami: IEC 60947-4-1, IEC 60947-5-1, IEC 61095, EN 60947-4-1, EN 60947-5-1,
EN 61095, EN 60947-1.
*Uwaga: Jeżeli instalujesz kilka styczników tuż obok siebie, należy dodać rozpórkę modułową pomiędzy co drugi stycznik.
Dokładny opis urządzenia możliwy do pobrania w zakładce "Pobierz"
Dane techniczne
- Jednostka
- szt.
- Maksymalna średnica przewodu [mm]
- 2,5 do 10 mm2
- Częstotliwość
- 50/60 Hz

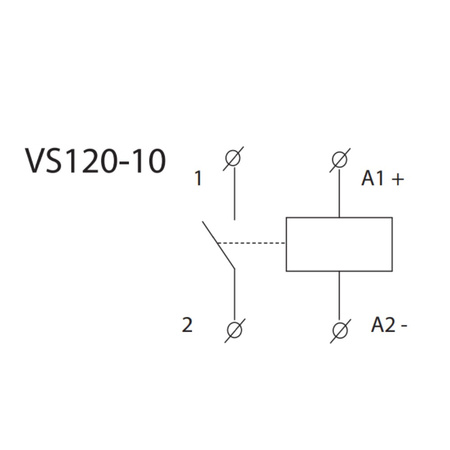

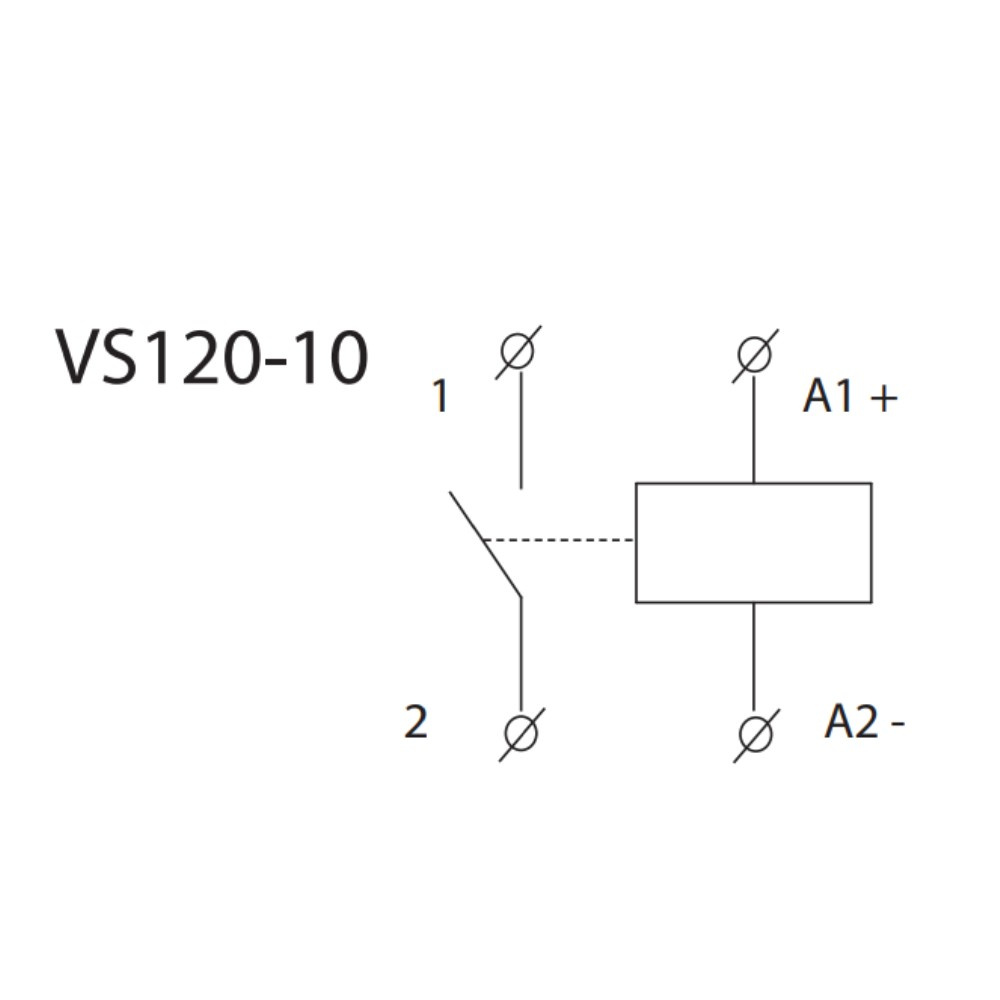

- Styk
- 1 NO
- Waga
- 0,012 kg
- Stopień ochrony IP
- IP20
- Spełniane normy
- IEC 60947-4-1, IEC 60947-5-1, IEC 61095, EN 60947-4-1, EN 60947-5-1, EN 61095, EN 60947-1
- Napięcie izolacji Ui wg. IEC [V]
- 230V
- Zakres temperatury pracy [°C]
- -5 ... +55 °C
- Wymiary
- 17.5 x 85 x 60 mm
- EAN
- 8595188123112
