Sterownik rolet STR-3P dopuszkowy F&F 7834
- Dopuszkowy sterownik rolet przeznaczony do otwierania i zamykania jednej rolety STR-3P F&F

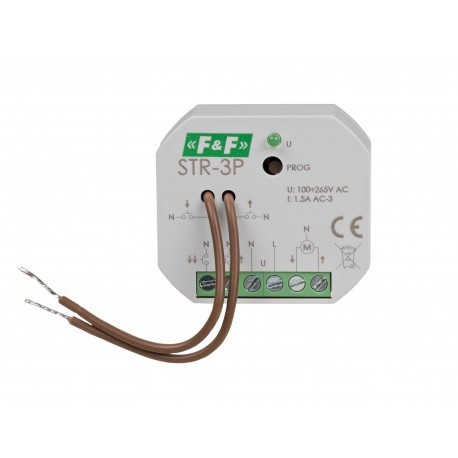

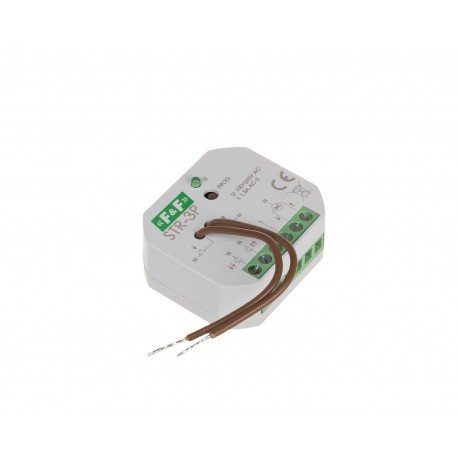

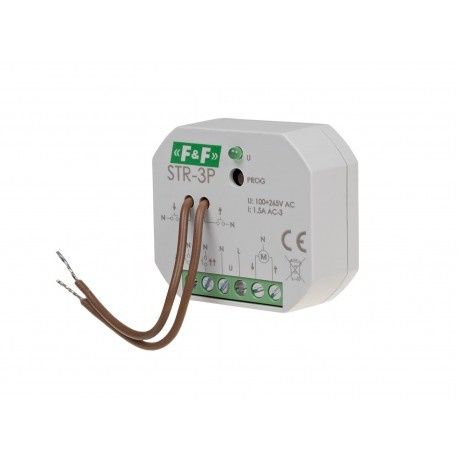

Sterownik rolet STR-3P dopuszkowy F&F
Sterowanie elektrycznymi silnikami w roletach zewnętrznych i żaluzjach.
Sterownik STR-3P przeznaczony jest do sterowania rolet (góra/ dół) lub innych obiektów (np. bramy), napędzanych silnikiem elektrycznym jednofazowym prądu zmiennego za pomocą włączników chwilowych (np. dzwonkowych). Sterowniki można łączyć w grupy i w efekcie sterować wieloma roletami. Zasilanie sterownika rolet sygnalizowane jest świeceniem LED zielonej. Załączenie silnika następuje przez chwilowe podanie sygnału N na jedno z wejść sterujących. Silnik pracuje przez ustawiony czas w celu podniesienia lub opuszczenia rolety. Roletę mozna zatrzymać na dowolnym poziomie (niepełne otwarcie lub zamknięcie rolety).
Sterowanie silnikami w roletach zewnętrznych:
Wejścia sterujące podzielone na dwie grupy: sterowanie lokalne i sterowanie centralne:
Sterowanie lokalne: Praca w trybie jednego lub dwóch przycisków lokalnych:
Jeden przycisk lokalny Wejście sterowania lokalnego Dół podłączone jest na stałe do linii N. Do wejścia sterowania lokalnego Góra podłączony jest przycisk który przemiennie załącza roletę do pracy w jedną lub drugą stronę. Krótkie naciśnięcie przycisku (<0,5 s) załącza roletę
na zaprogramowany czas. Jeżeli w momencie naciśnięcia przycisku roleta jest już w ruchu, to nastąpi jej zatrzymanie. Długie naciśnięcie przycisku (>0,5 s) załącza roletę powoduje załączenie rolety na czas, gdy przycisk jest naciśnięty. Każde kolejne naciśnięcie przycisku uruchomi roletę w kierunku przeciwnym do poprzedniego.
Dwa przyciski lokalne Każdy kierunek ruchu ma własny przycisk lokalny. Krótkie naciśnięcie (<0,5 s) powoduje załączenie rolety na ruch w zadanym kierunku przez zaprogramowany okres czasu. Jeżeli w momencie naciśnięcia przycisku roleta jest już w ruchu, to nastąpi jej zatrzymanie. Długie naciśnięcie przycisku (>0,5 s) powoduje załączenie rolety na ruch w zadanym kierunku przez cały czas, gdy przycisk jest naciśnięty (funkcja umożliwia np. regulację nachylenia lamelek).
Sterowanie centralne:
Sterownik rolet dopuszkowy współpracuje zawsze z dwoma wejściami sterowania centralnego. Sterowanie centralne umożliwia załączenie rolet na ruch tylko w wybranym kierunku. Zatrzymanie rolety po upływie ustawionego czasu lub po naciśnięciu dowolnego przycisku sterowania lokalnego. Czas załączenia rolety w sterowaniu centralnym może zostać losowo opóźniony o maksymalnie o 1 s. Służy to zminimalizowaniu udaru prądowego w sieci w przypadku jednoczesnego uruchomienia wielu sterowników.
Zalety dopuszkowego sterownika rolet STR-3P:
- sterowanie roletami lokalne i centralne
- uniwersalne sterowanie jedno- lub dwuprzyciskowe
- obsługa napędów 230V
- funkcja blokady
- trwały sygnał na wejściu Centralny Dół uniemożliwia sterowanie wszystkimi przyciskami do momentu zdjęcia sygnału
- współpraca z zewnętrznymi czujnikami deszczu i wiatru oraz centralami alarmowymi
- pamięć kierunku dla sterowania roletami lokalnego i centralnego. Jeżeli sterownik wykona - rozkaz Centralny – góra, to kolejne naciśnięcie przycisku lokalnego uruchomi roletę w dół
- asynchroniczny czas załączenia rolety w sterowaniu centralnym. Czas jest losowo opóźniany maksymalnie o 1s w celu zminimalizowania udaru prądowego w przypadku jednoczesnego startu wielu napędów
- niski pobór mocy w stanie czuwania (<0,15W)
- szeroki zakres napięcia zasilania 100÷264V AC
- steruje ruchem żaluzji nie tylko „góra-dół”, lecz także umożliwia sterowanie układem samych lamelek (kąt nachylenia)
Montaż:
1) Wyłączyć zasilanie
2)Zamontować sterownik w puszce instalacyjnej.

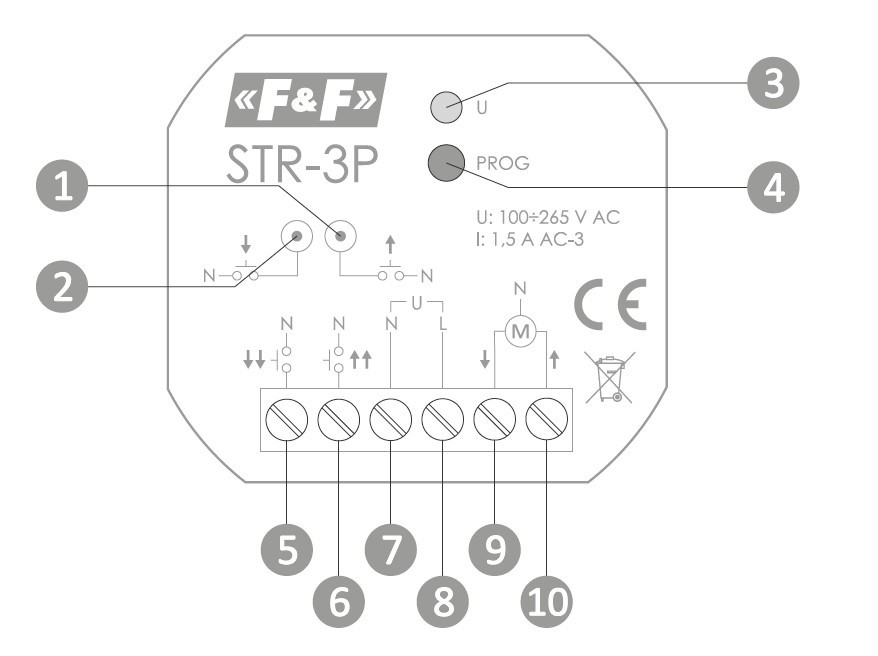

3) Podłączyć sterownik zgodnie ze schematem podłączenia.
4. Załączyć zasilanie
5. Zaprogramować czas podnoszenia/opuszczania rolety.
| Typ-funkcje |
sterownik rolet, dopuszkowy
|
Napięcie zasilania
|
100÷265 V AC
|
Sterowanie
|
wyzwalane poziomem N |
| Typ silnika |
230 V AC
|
Sterowanie centralne
|
dwuprzyciskowe
|
Sterowanie lokalne
|
jedno lub dwuprzyciskowe
|
Sygnał sterujący
|
N
|
| Czas załączenia - programowany |
od 1 s do 15 min.
|
| Element wykonawczy |
przekaźnik
|
Obciążenie styku AC-1 / AC-3
|
8 A / 320 W
|
|
Przyłącze sterowania lokalnego
|
2× DY 1 mm² / l: 10 mm |
| Przyłącze |
zaciski śrubowe 2,5 mm² |
| Moment dokręcający |
0,4 Nm |
| Pobór mocy czuwanie/praca |
0,15 W/0,6 W |
| Temperatura pracy |
-15 ÷ 50°C |
| Wymiary |
Ø54 (48×43 mm), wysokość: 20 mm |
| Montaż |
w puszce podtynkowej Ø60 |
| Stopień ochrony |
IP20 |
oznaczenie producenta
|
STR-3P
|
producent
|
F&F Filipowski
|
EAN
|
5908312597834
|
*dokładna instrukcja obsługi znajduje się w zakładce "pobierz".
Potrzebujesz pomocy? Masz pytania?Zadaj pytanie a my odpowiemy niezwłocznie, najciekawsze pytania i odpowiedzi publikując dla innych.
