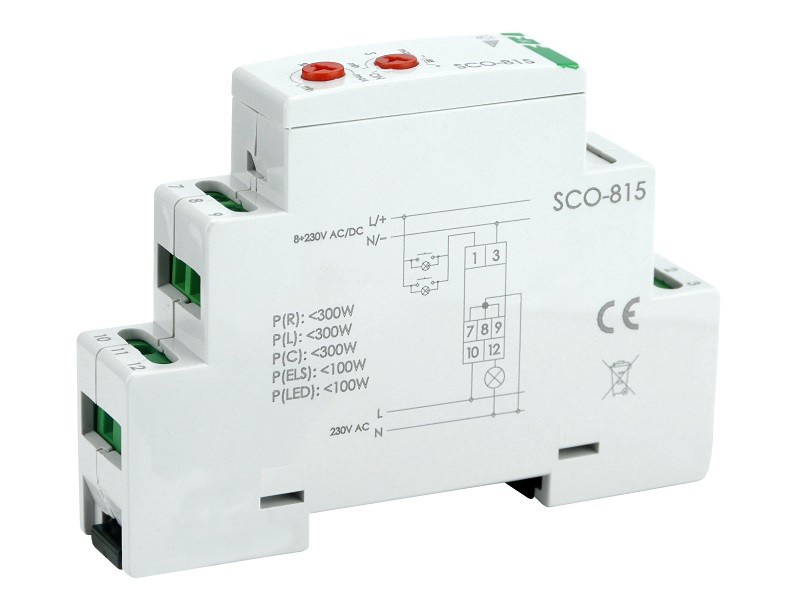

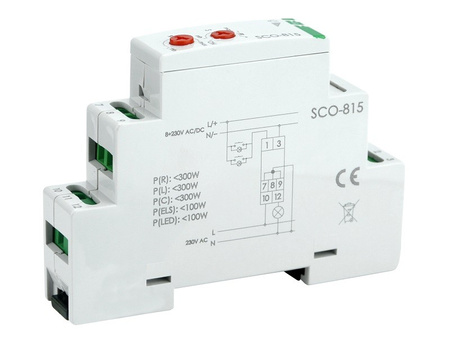

Ściemniacz oświetlenia SCO-815
100/500W
Na szynę 35mm.
Uniwersalny ściemniacz oświetlenia umożliwia regulację jasności oświetlenia
Uniwersalny ściemniacz oświetlenia umożliwia regulację jasności oświetlenia następujących źródeł światła:
- lampy żarowe i halogenowe głównego szeregu (obciążenie rezystancyjne R)
- lampy zasilane przez transformator toroidalny (obciążenie indukcyjne L)
- lampy zasilane przez transformator elektroniczny (obciążenie pojemnościowe C)
- energooszczędne świetlówki kompaktowe (ESL) z funkcją ściemniania
- energooszczędne lampy ledowe (LED) z funkcją ściemniania
Działanie:

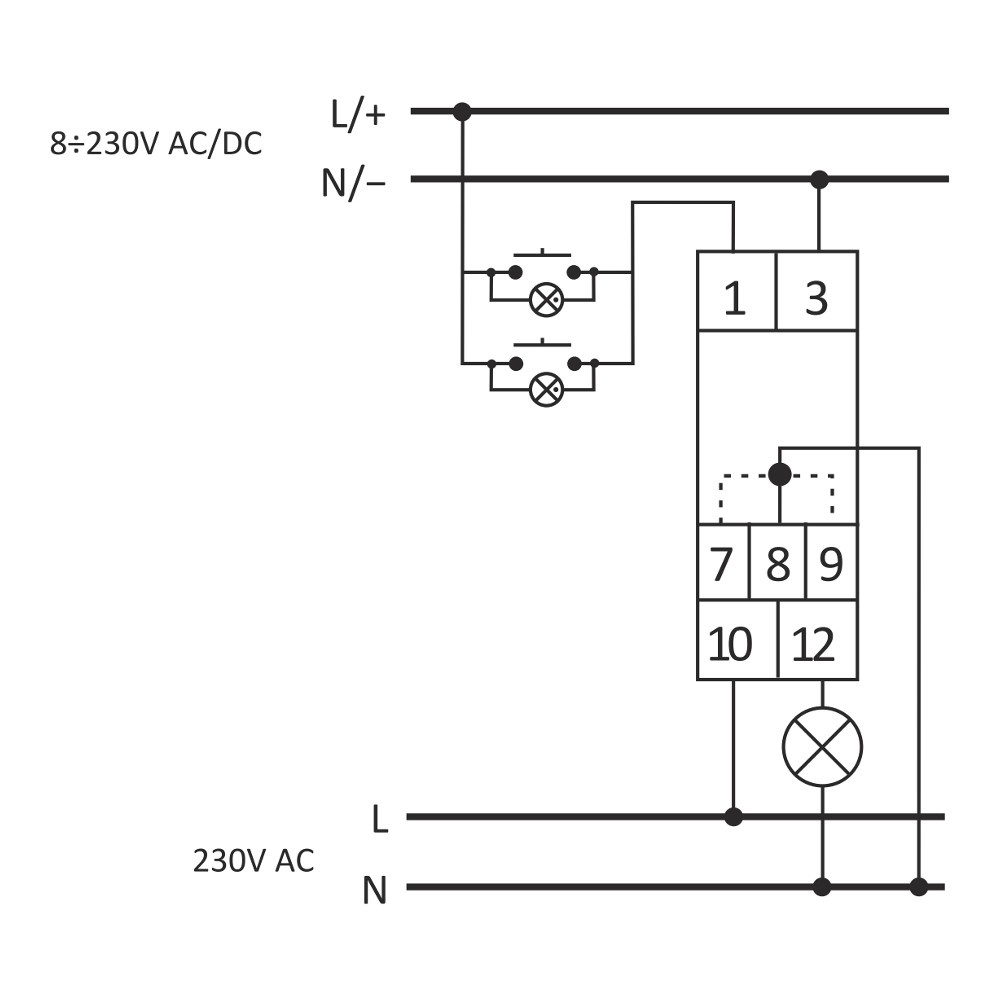

Załączenie oświetlenia następuje po impulsie prądu spowodowanym naciśnięciem przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika.
Oświetlenie może być sterowane za pomocą wielu przycisków połączonych równolegle rozmieszczonych w różnych punktach pomieszczenia.
Wyłączenie oświetlenia nastąpi po następnym impulsie.
Przytrzymanie przycisku >1sek. umożliwia ustawienie żądanego natężenia oświetlenia (płynna regulacja oświetlenia w pętli JAŚNIEJ→CIEMNIEJ→JAŚNIEJ).
Po każdym załączeniu oświetlenie powraca do uprzednio ustawionej jasności.
Oświetlenie może być sterowane za pomocą wielu przycisków połączonych równolegle rozmieszczonych w różnych punktach pomieszczenia.
Funkcje- automatyczne wykrywanie charakteru obciążenia R+L, R+C oraz LED.

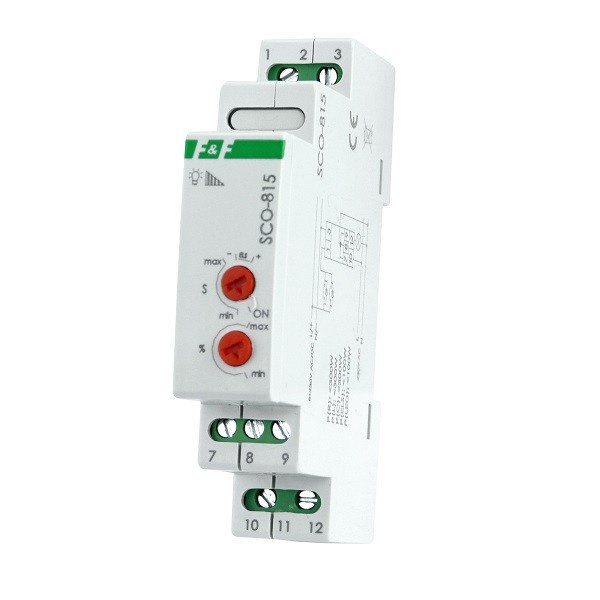

Zastosowanie lamp ESL wymaga ręcznego ustawienia charakteru obciążenia za pomocą pokrętła na czole ściemniacza.
Płynne rozświetlanie i wygaszanie w celu przedłużenia żywotności sterowanej lampy.
Nastawa szybkości rozjaśniania i ściemniania.
"Pamięć" ustawień natężenia oświetlenia
Po każdym załączeniu oświetlenie powraca do uprzednio ustawionej jasności.
Nie dotyczy lamp typu ESL.
Nastawa minimalnego poziomu świecenia sterowanej lampy (szczególne znaczenie dla lamp ESL, wymagających minimalnego prądu zapłonu i podtrzymania).
Tryb ON
Załączanie oświetlenia do maksymalnej jasności bez możliwości ściemniania.
Wejście sterujące izolowane galwanicznie od układu zasilania ściemniacza.
UWAGA!
SCO-815 może współpracować z przyciskami podświetlanymi.
|
zasilanie ściemniacza sterowanych lamp |
230V AC 230V AC |
| moc podłączonych lamp | <4,5A |
|
max. moc podłączonych lamp (ESL) max. moc podłączonych lamp (R) max. moc podłączonych lamp (L) max. moc podłączonych lamp (C) max. moc podłączonych lamp (LED) |
100W 300W 300W 300W 100W |
| napięcie sterujące | 8÷230V AC/DC |
| impuls napięciowy sterujący |
<1sek |
| pobór mocy | 0,1W |
| max. moment dokręcający | 0,4 Nm |
| temperatura pracy (bez kondensacji pary) | -20°C...+50°C |
| rodzaj przyłącza |
zaciski śrubowe 2,5 mm² |
| wymiary |
1 moduł (18mm) |
| montaż |
na szynie 35mm |
| producent | F&F Filipowski |
| typ | SCO-815 |
| EAN |
5908312596684 |
