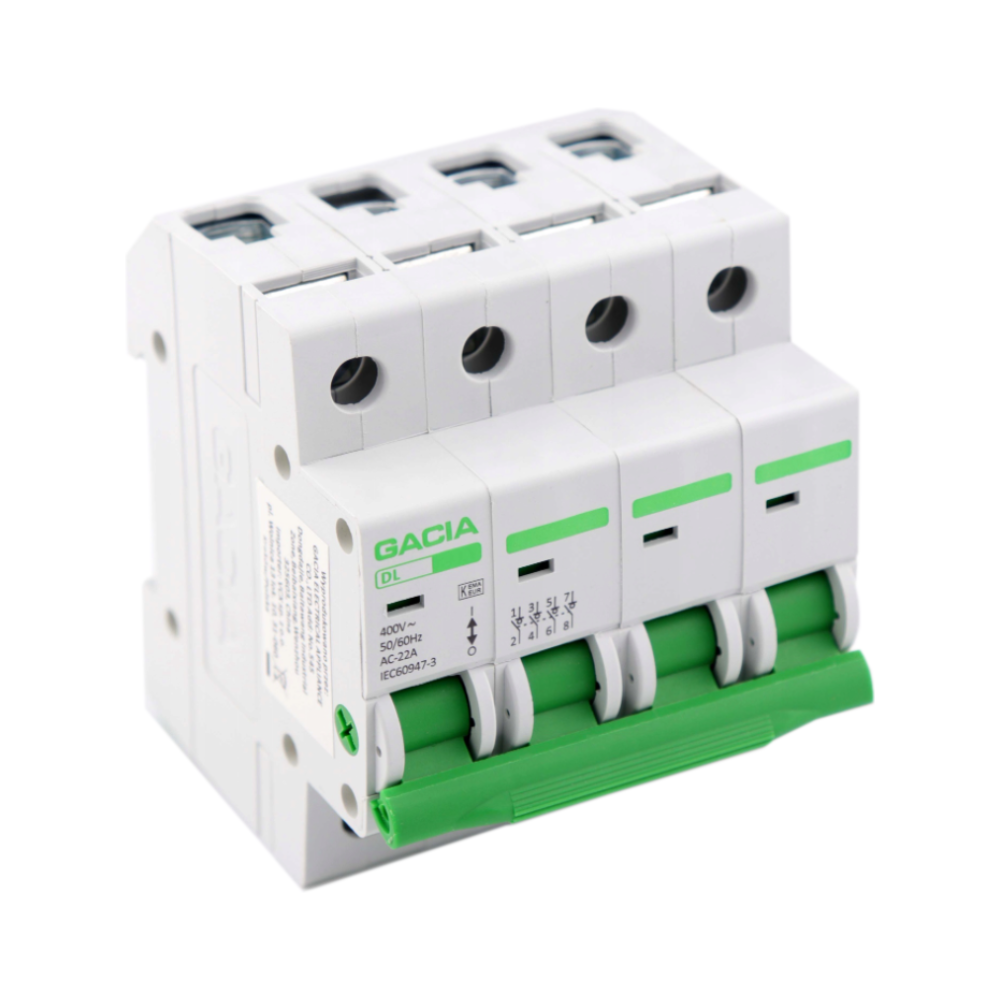

GACIA Rozłącznik izolacyjny DL 4P 63A 9940
Rozłącznik izolacyjny DL 4P 63A
Łącznik elektryczny (rozłącznik) spełnia jednocześnie dwie funkcje:
• przewodzenie prądu w warunkach znamionowych, podczas przetężenia (w tym zwarcia, przez odpowiednio zdefiniowany czas) oraz rozłączania obwodu w warunkach znamionowych i zakłóceniowych,
• izolowanie, czyli spełnienie własności izolacyjnych zapewniających bezpieczną pracę obsługi.
Wyłączniki izolacyjne serii DL są przeznaczone jako wyłączniki główne obwodów elektrycznych działających pod napięciem 230/400 V AC 50/60 Hz i prądzie znamionowym 40A do 125 A, a także łączenia obwodów elektrycznych pod obciążeniem.
Produkt może być montowany wyłącznie przez osoby uprawione. Przed montażem należy odłączyć zasilanie.

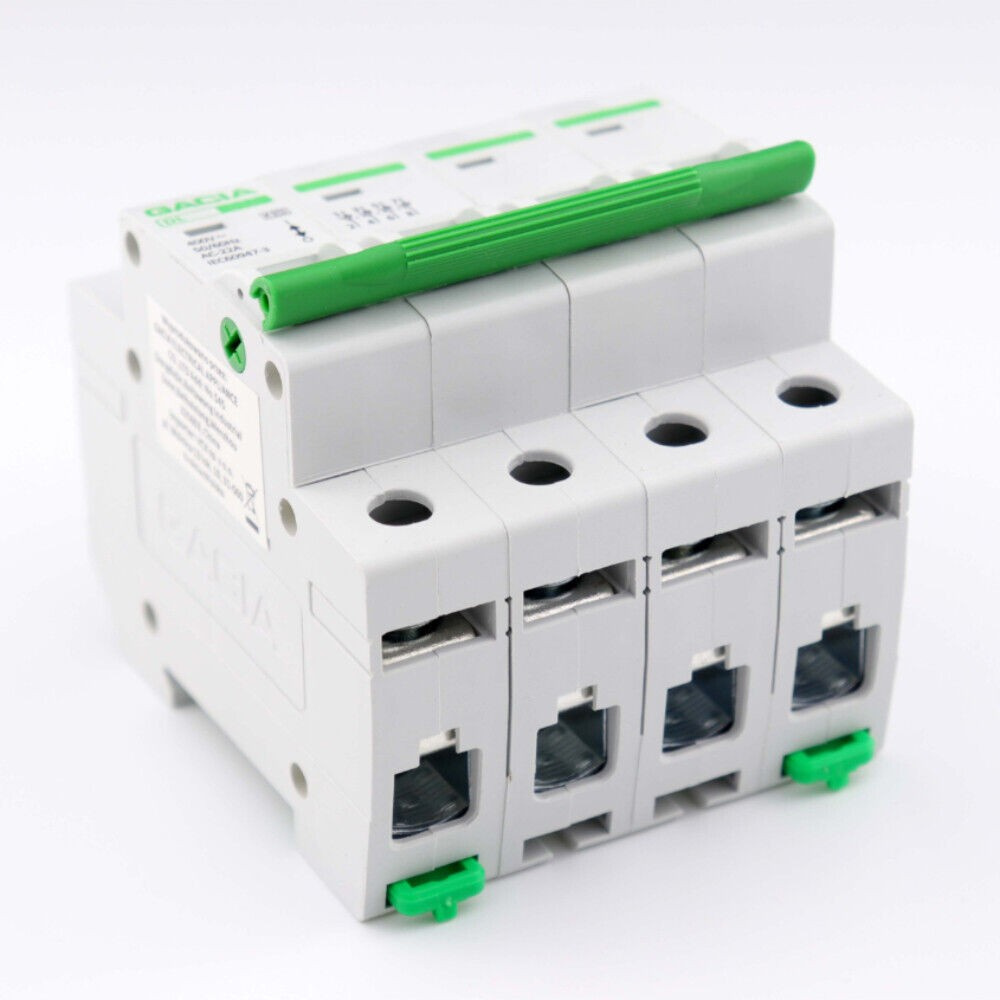

Bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.
Dane techniczne rozłącznika izolacyjnego:
- Prąd znamionowy: 63A
- Napięcie znamionowe: 400V
- Stopień ochrony: IP20
- Znamionowy prąd zwarciowy: 12 le 1s
- Znamionowa odporność impulsowa (1,2/50) Uimp: 6000
- Stopień zanieczyszczenia: 2
- Izolacja znamionowa Ui: 500V
- Częstotliwość prądu: 50/60 Hz
- Żywotność elektryczna: 1500
- Żywotność mechaniczna: 8500
- Wskaźnik pozycji pracy: tak
- Temp. składowania: -30/+70°C
- Temp. pracy: -30/+50°C
- Maksymalny przekrój przewodów łączeniowych: 25 mm2
- Moment dokręcenia zacisków łączeniowych: 3Nm
- Możliwość podłączenia za pomocą szyn grzebieniowych: tak
