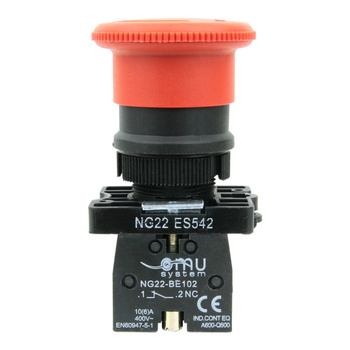

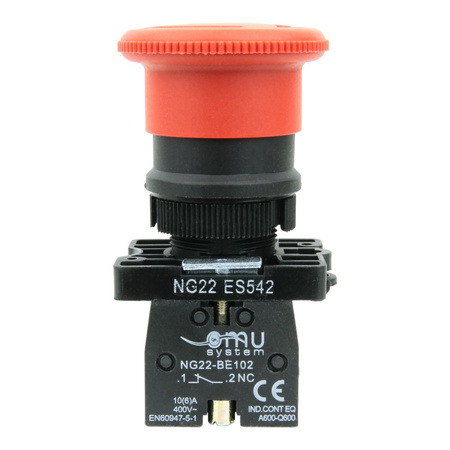

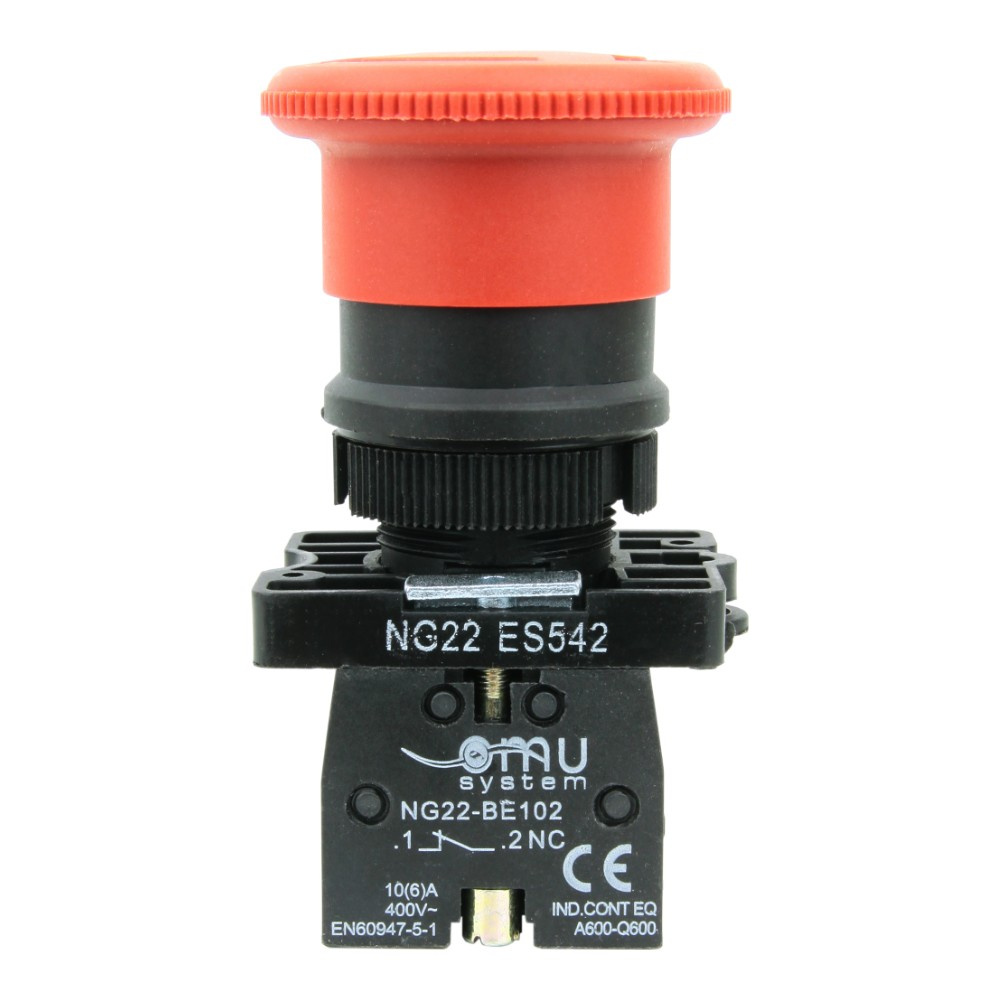

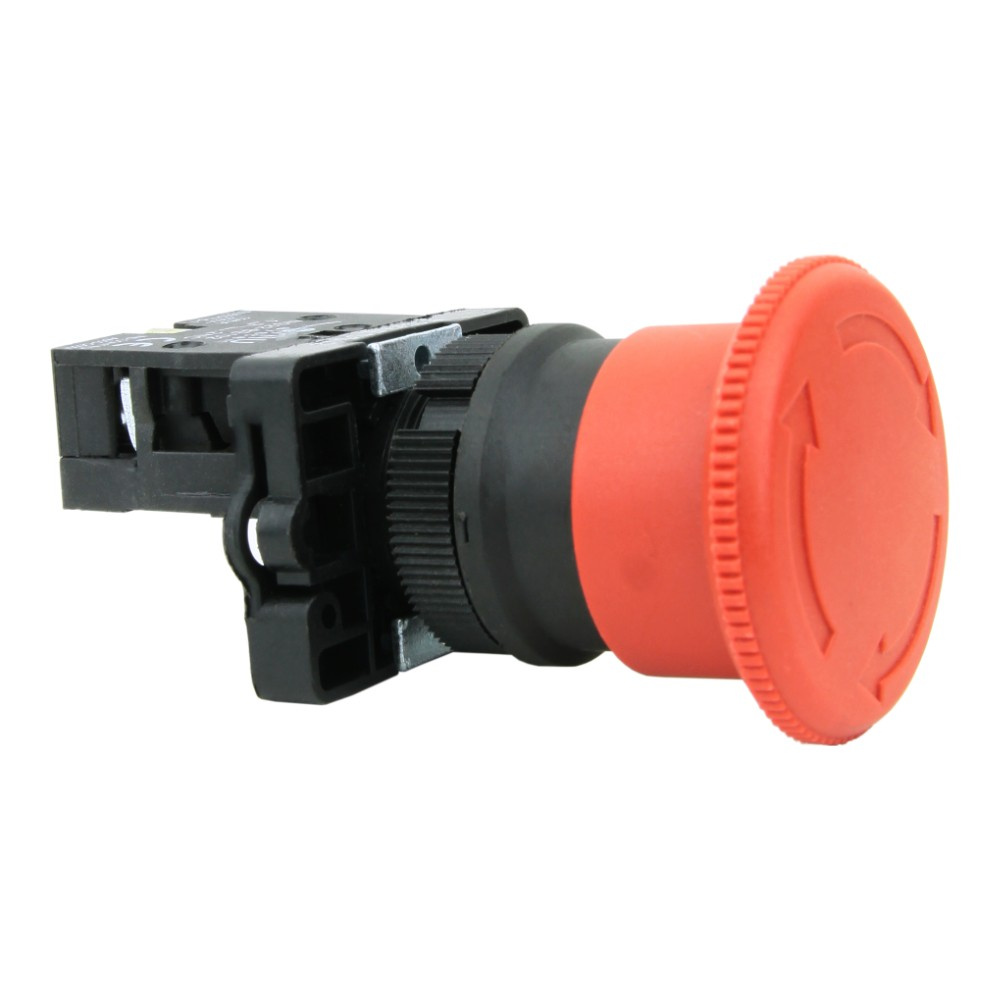

Przycisk bezpieczeństwa wyłącznik grzybek XBS NG22-ES542
- System przycisków i lampek sygnalizacyjnych do paneli sterowniczych, szaf i rozdzielnic. Montaż w otworze Ø22mm, możliwość rozbudowy bazy do 4 styków, opcjonalne pierścienie redukcyjne R22/30 i R22/40 dla otworów Ø38mm.
Przycisk bezpieczeństwa wyłącznik grzybek NG22-ES542 XBS 5422
System przycisków i lampek sygnalizacyjnych do paneli sterowniczych, szaf i rozdzielnic. Montaż w otworze Ø22mm, możliwość rozbudowy bazy do 4 styków, opcjonalne pierścienie redukcyjne R22/30 i R22/40 dla otworów Ø38mm.
Zastosowanie i montaż
Przyciski i lampki sygnalizacyjne znajdują zastosowanie głównie w przemyśle energetycznym – panele sterownicze, szafy sterownicze, rozdzielnice mocy – oraz w innych branżach wymagających elementów wykonawczych i wskaźników. Urządzenia są montowane w otworze Ø22mm, z możliwością rozbudowy bazy do maksymalnie 4 styków. Przy modernizacji instalacji z otworami Ø38mm stosuje się pierścienie redukcyjne R22/30 lub R22/40.
Specyfikacja Techniczna
Średnica montażowa: Ø22mm
Rozbudowa styków: do 4 na zespole bazowym
Pierścienie redukcyjne: R22/30, R22/40 (dla otworów Ø38mm)
Napięcie pracy: 230V
Konfiguracja styków: 1×NC (styk rozwierny), zdolność 6A
Wytrzymałość udarowa (napięciowa): 6kV
Prąd cieplny znamionowy: 10/6A
Wytrzymałość zwarciowa: 1000A (z wkładką 10A gG)
Przewody przyłączeniowe: 1×0,5…1×2,5mm² (lub 2×1,5mm²)
Rodzaj połączenia: zaciski śrubowe
Temperatura pracy: -25°C…+70°C
Temperatura składowania: -40°C…+70°C
Trwałość mechaniczna: 1×10⁶ cykli łączeniowych
Siła załączenia: ≤20N (zamknięcie styków)
Siła wyłączenia: 8…15N (otwarcie styków)
Moment obsługi (wersja dźwigniowa): ≤0,15Nm
Minimalny skok otwarcia: ≥3,5mm
Droga robocza: ≤8mm
Odporność na wibracje (IEC 60068-2-6): ≤8g (40–500Hz)
Odporność na udary (IEC 60068-2-27): ≤15g
Grubość płyty montażowej: maks.6mm (z pierścieniem), maks.1,5mm (bez)
