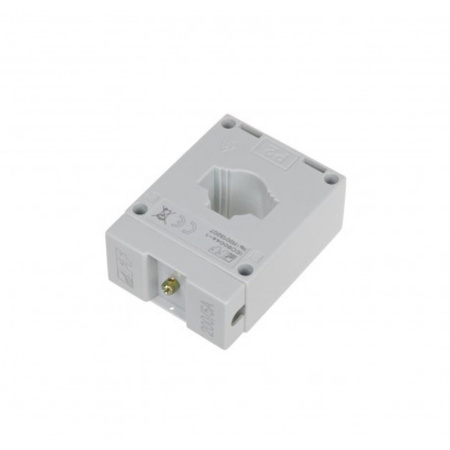

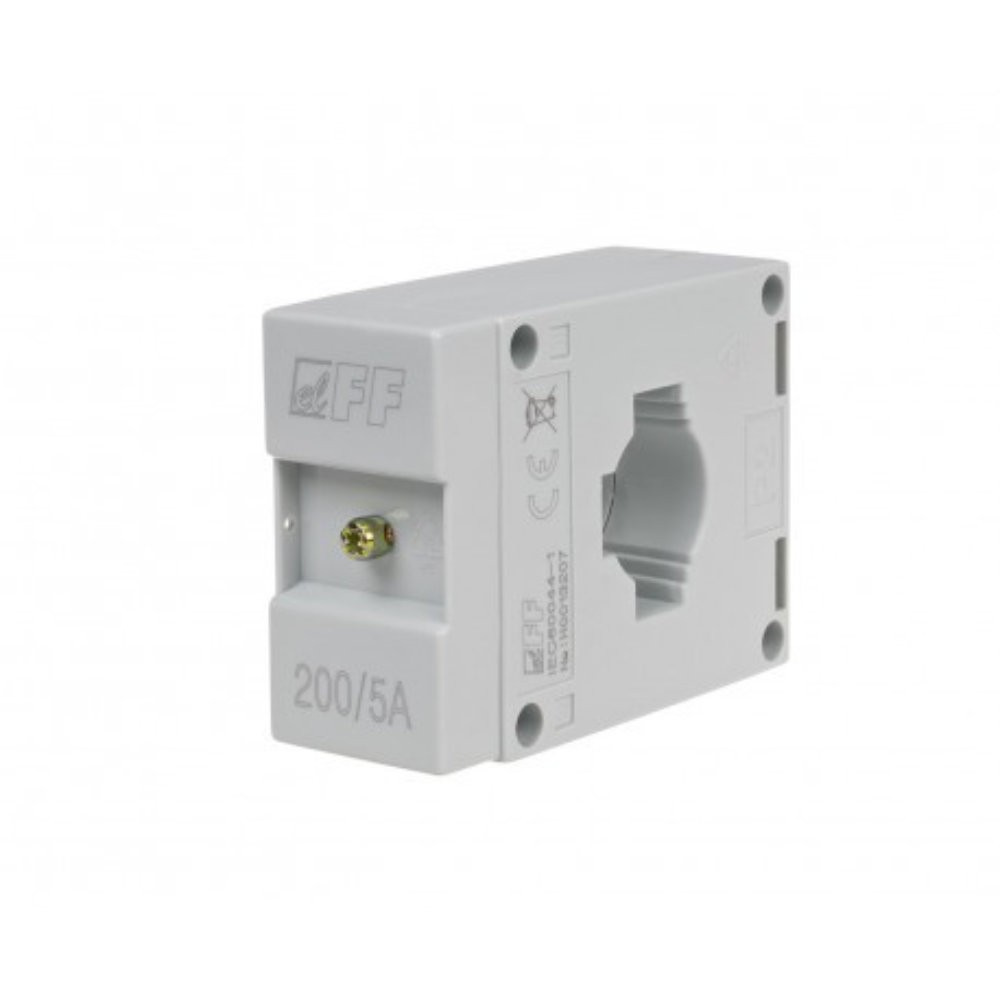

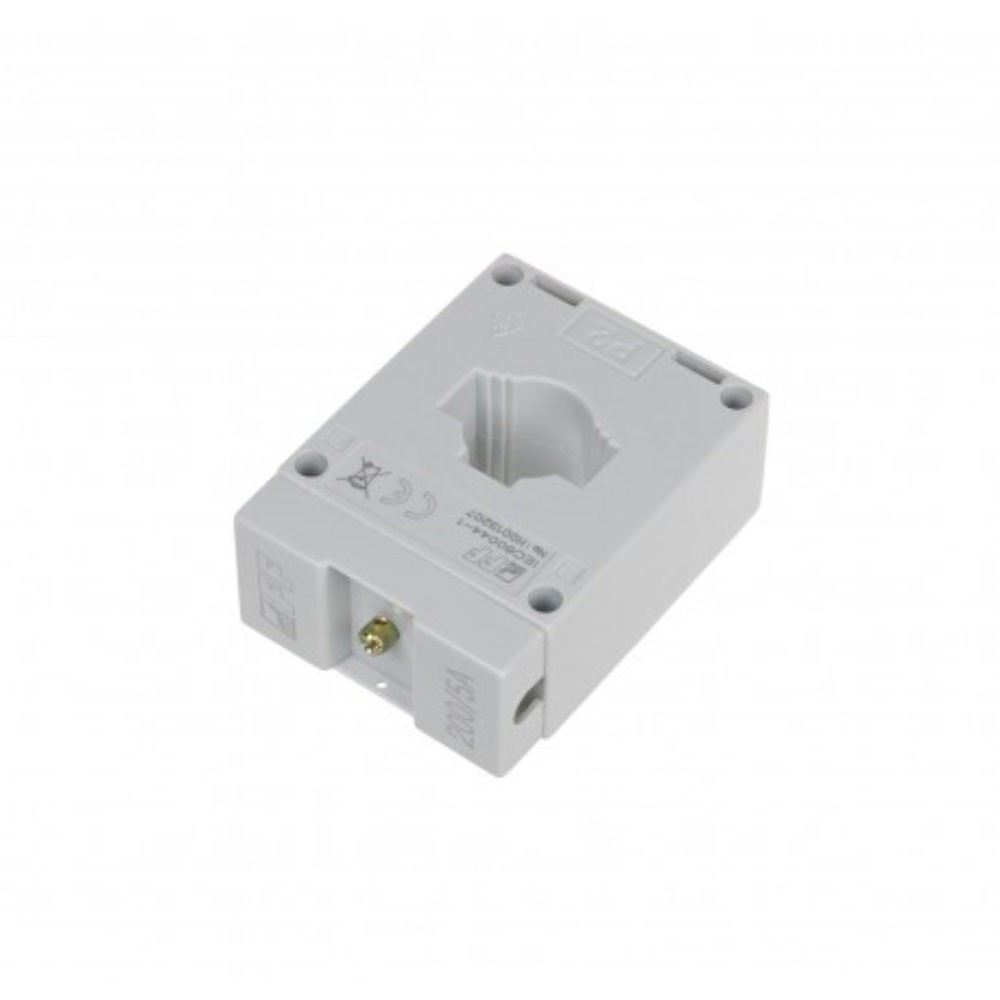

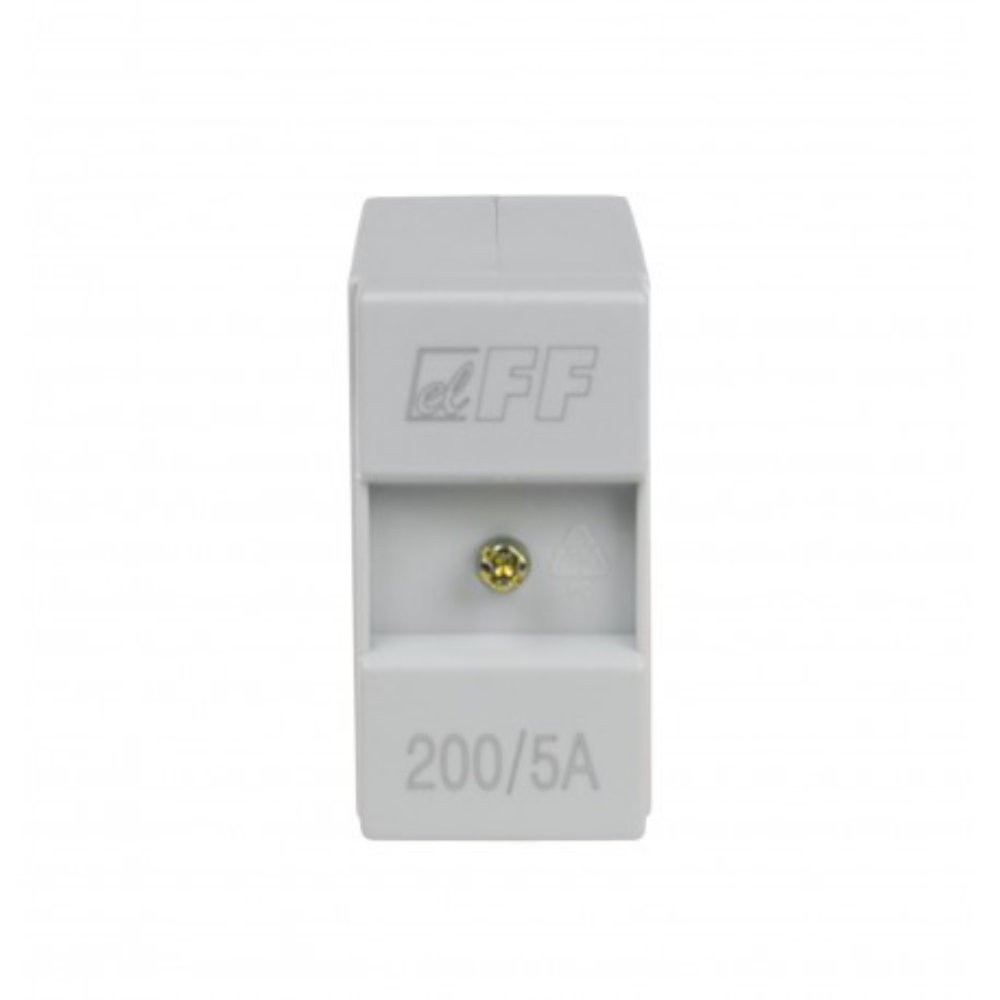

Przekładnik prądowy TI-200/5 jednofazowy 200/5A F&F 4970
- Przekładnik prądowy TI-200/5 200/5A klasy 0,5 jednofazowy z zamkniętym rdzeniem F&F
Przekładnik prądowy TI-200/5 jednofazowy z zamkniętym rdzeniem 200/5A F&F
Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

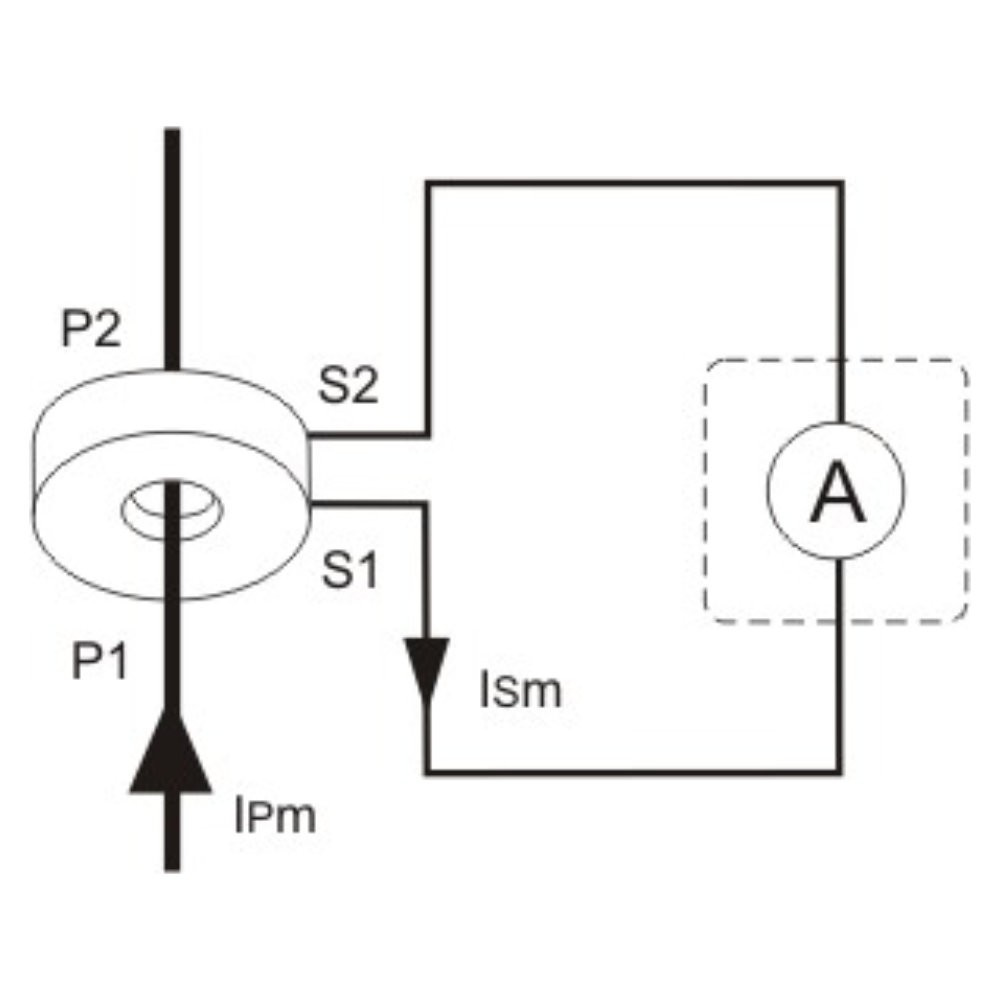

Działanie: Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego. Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.
Uwaga! Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm². Zalecane uziemienie zacisku S2. Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
| Typ | jednofazowy |
| Budowa | z zamkniętym rdzeniem |
| Przekładnia lp/ls | 200/5 |
| Klasa | 0,5 |
| Moc [VA] |
5 VA |
| Częstotliwość |
50÷60 Hz |
| Maksymalne napięcie pracy |
0,66 kV AC |
| Nr normy | IEC 60044-1 |
| Prąd wtórny nominalny Is | 5 A |
| Napięcie przebicia izolacji | 3 kV/1 min. |
|
Waga |
0,235 kg |
| Współczynnik bezpieczeństwa | FS ˂ 5 |
| Przyłącze S1/S2 | zaciski śrubowe 4 mm² |

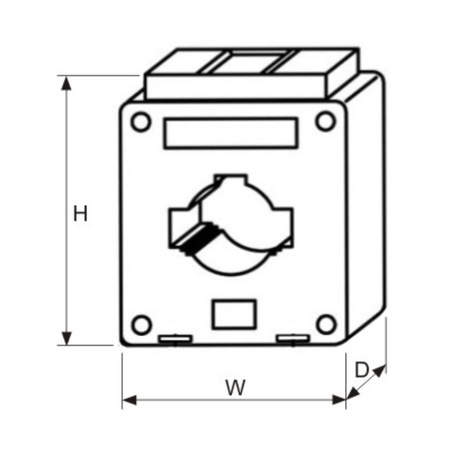

| Wymiary otworu P1/P2 - A1/A2/A3xB; C [mm] | 30 mm/25 mm/20 mm x 10 mm; Ø22 mm |

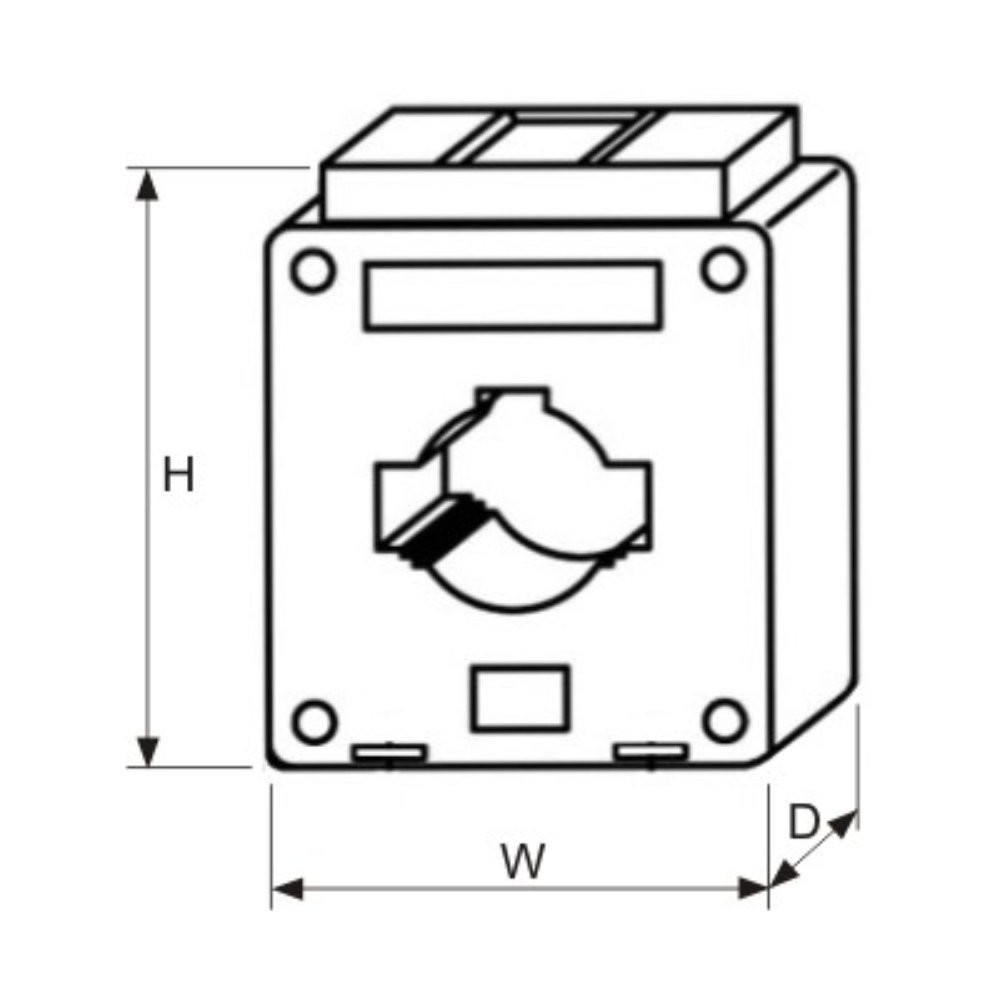

| Wymiary WxHxD [mm] | 61 mm × 81 mm × 34 mm |
| Moment dokręcający | 0,5 Nm |
| Temperatura pracy | -5÷40°C |
| Pozycja montażu | pionowa/pozioma |

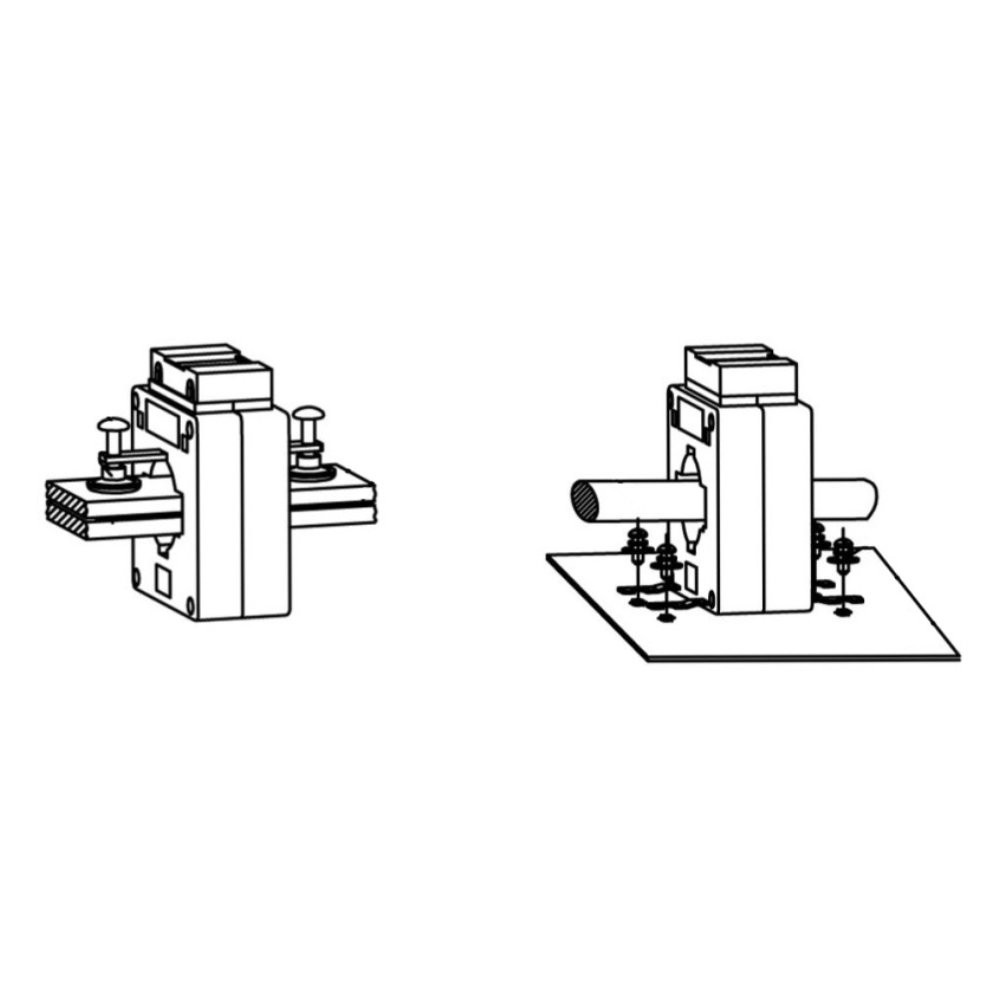

| montaż |
tablica/szynoprzewód |
| stopień ochrony |
IP20 |
| symbol |
TI-200 |
| producent |
F&F Filipowski |
| EAN |
5908312594970 |

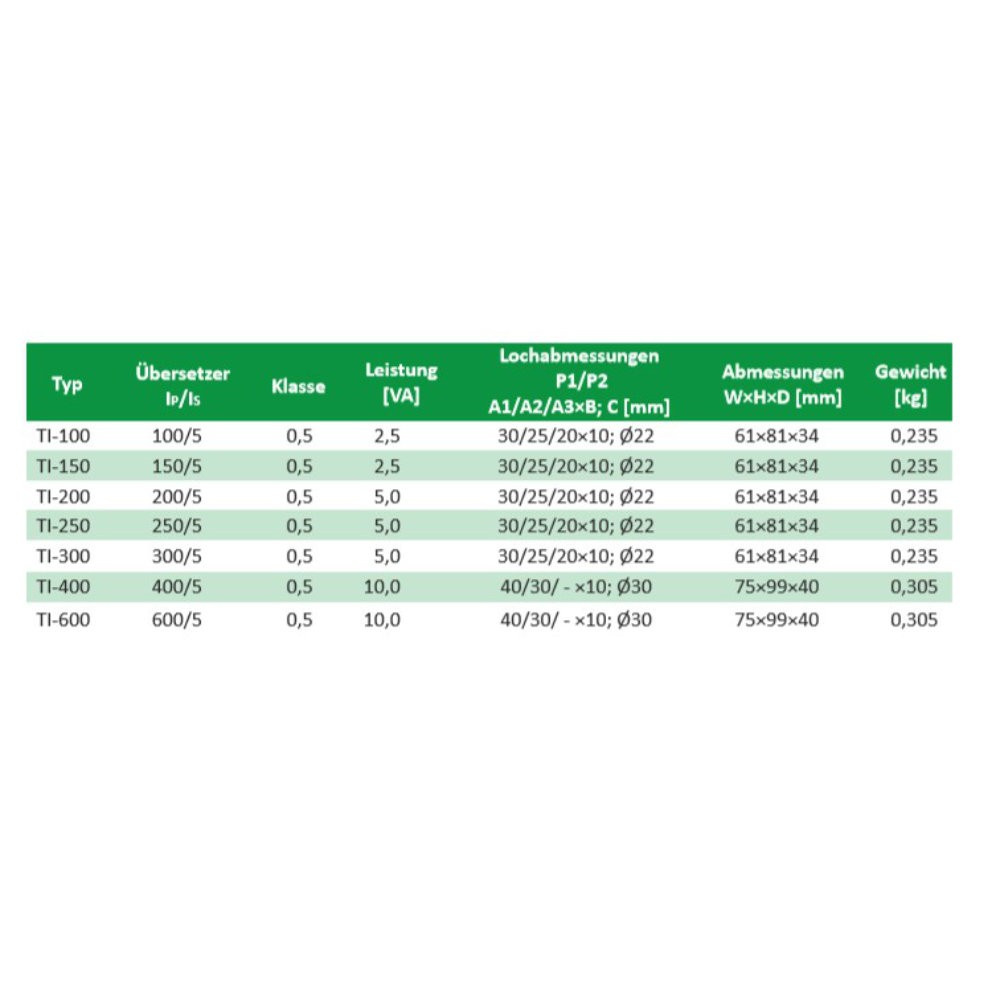

Tabela porównawcza:
*dokładna instrukcja obsługi znajduje się w zakładce "pobierz".
