Przekaźnik napięciowy CP-709 służy do kontroli napięcia sieci jednofazowej F&F 6189

Przekaźnik napięciowy CP-709 służy do kontroli napięcia sieci jednofazowej i zabezpieczenia odbiornika jednofazowego przed skutkami wzrostu lub spadku napięcia poza ustawione wartości. Przekaźnik modułowy bez blokady czasowej.

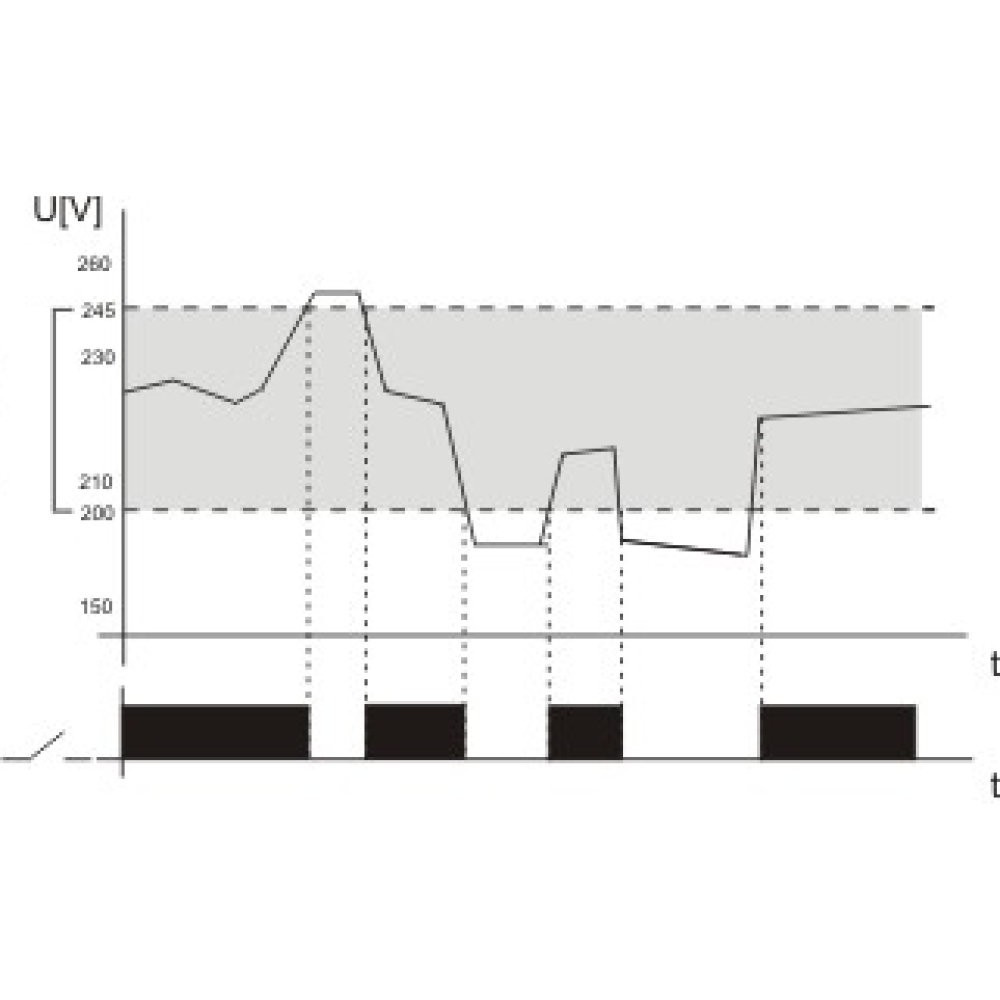

Działanie: Potencjometrami ustawiany jest dolny (U1) i górny (U2) próg napięcia. Jest to tzw. okno napięciowe, w granicach którego mogą następować zmiany napięcia zasilania nie powodujące zadziałania przekaźnika. Prawidłowe napięcie odbiornika sygnalizowane jest świeceniem LED żółtej (pozycja styku 7-10). Zmiana napięcia zasilania powyżej lub poniżej nastawionych progów napięciowych spowoduje zadziałanie przekaźnika (przełączenie styku w pozycję 7-12). Spadek napięcia poniżej ustalonej wartości U1 jest sygnalizowany świeceniem LED czerwonej (U1). Wzrost napięcia powyżej ustalonej wartości U2 jest sygnalizowany świeceniem LED czerwonej (U2). Powrotne przełączenie styku przekaźnika nastąpi automatycznie po powrocie właściwego napięcia.

Przekaźnik napięciowy może być zasilany napięciem do 450 V~. Pozwala to na skuteczną ochronę odbiornika nawet przy wzroście napięcia ponad dopuszczalne normy. Urządzenie jest zabezpieczone przed zmianą biegunowości zasilania - nie spowoduje to zniszczenia ("spalenia") przekaźnika.

Montaż przekaźnika napięciowego wykonuje się na szynie 35mm. Przyłącze kontrolki modułowej to zaciski śrubowe o wymiarach 2,5mm². Temperatura pracy waha się między -25 ÷ 50 °C. Stopień ochrony IP20. Firma F&F jest jednym z największych polskich producentów wysokiej jakości urządzeń elektronicznych.

  Montaż:

1) Wyłączyć zasilanie

2)Zamocować przekaźnik na szynie w skrzynce rozdzielczej

3)Podłączyć przewody zasilające do zacisków 1-3, zgodnie z oznaczeniem.

4) W obwód zasilania zabezpieczanego odbiornika włączyć szeregowo
styk 7-10.

5) Ustawić progi napięciowe U1 i U2.

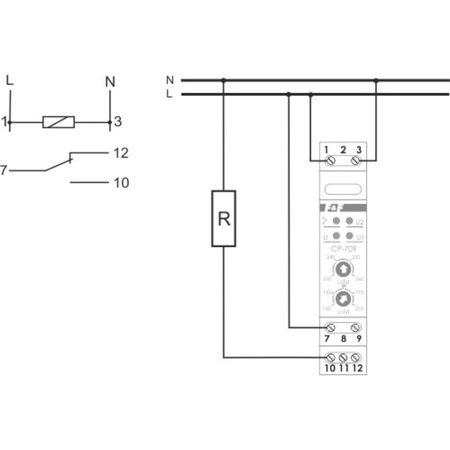

*poniższy rysunek przedstawia schemat podłączenia przekaźnika czasowego:
