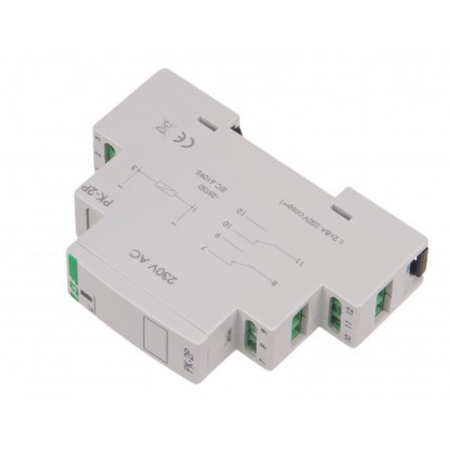

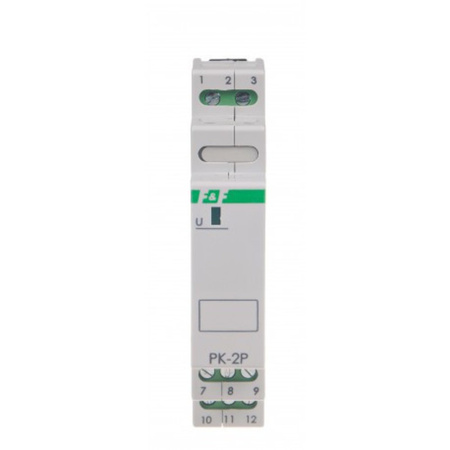

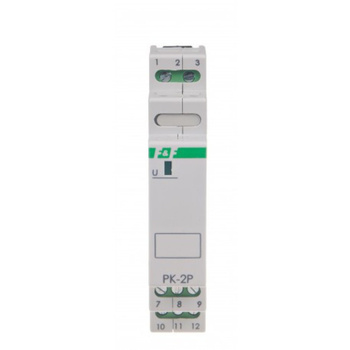

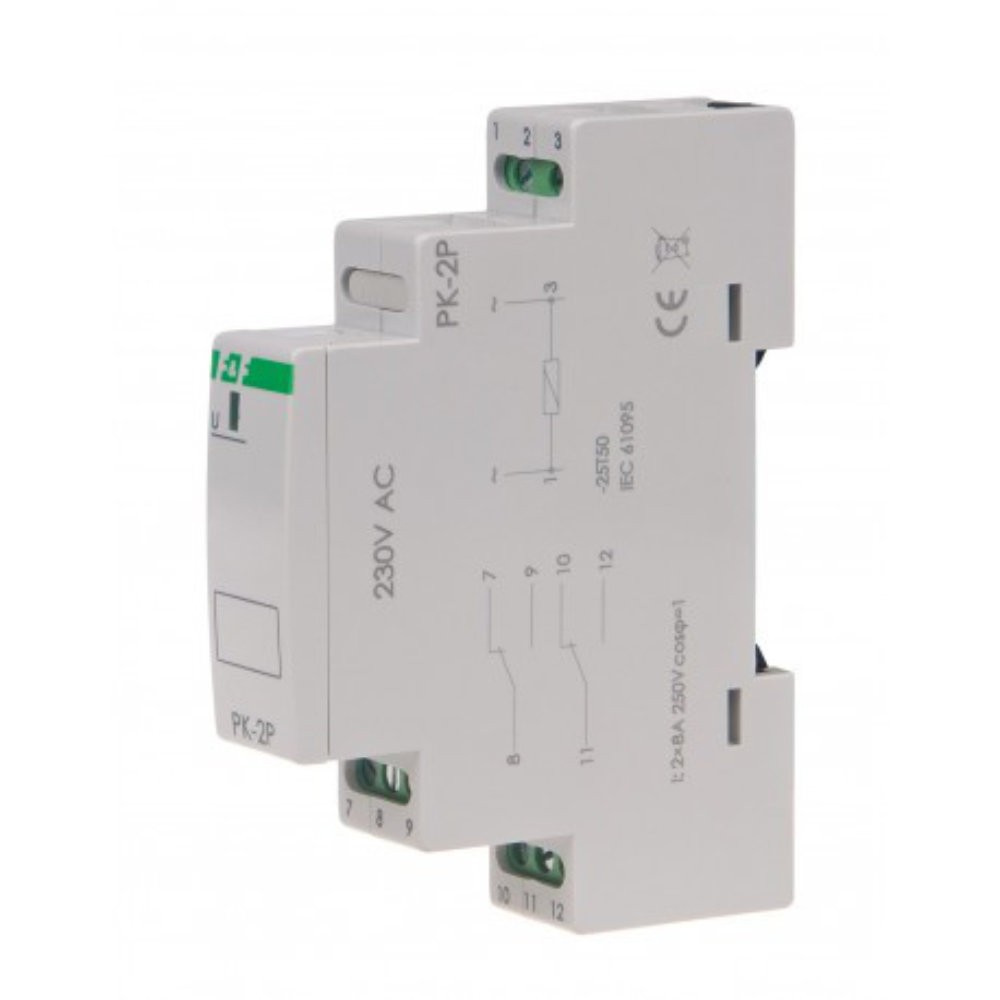

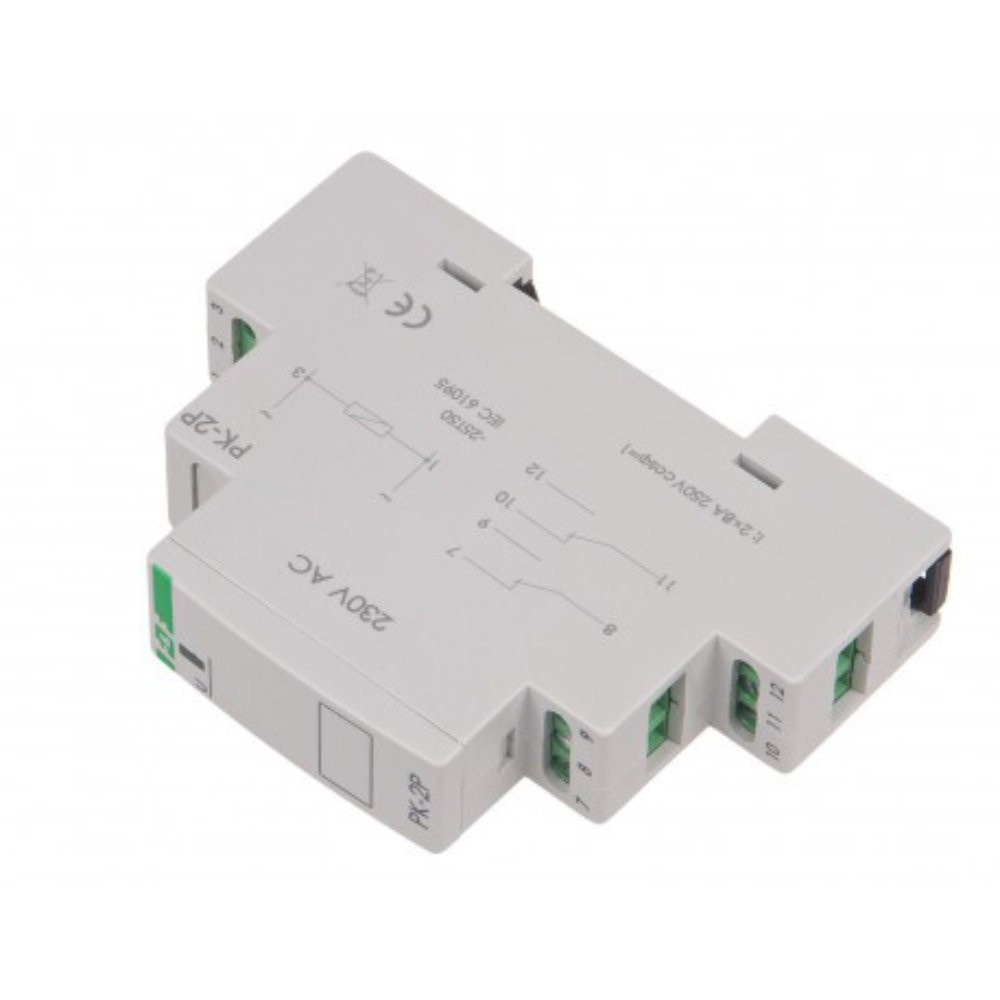

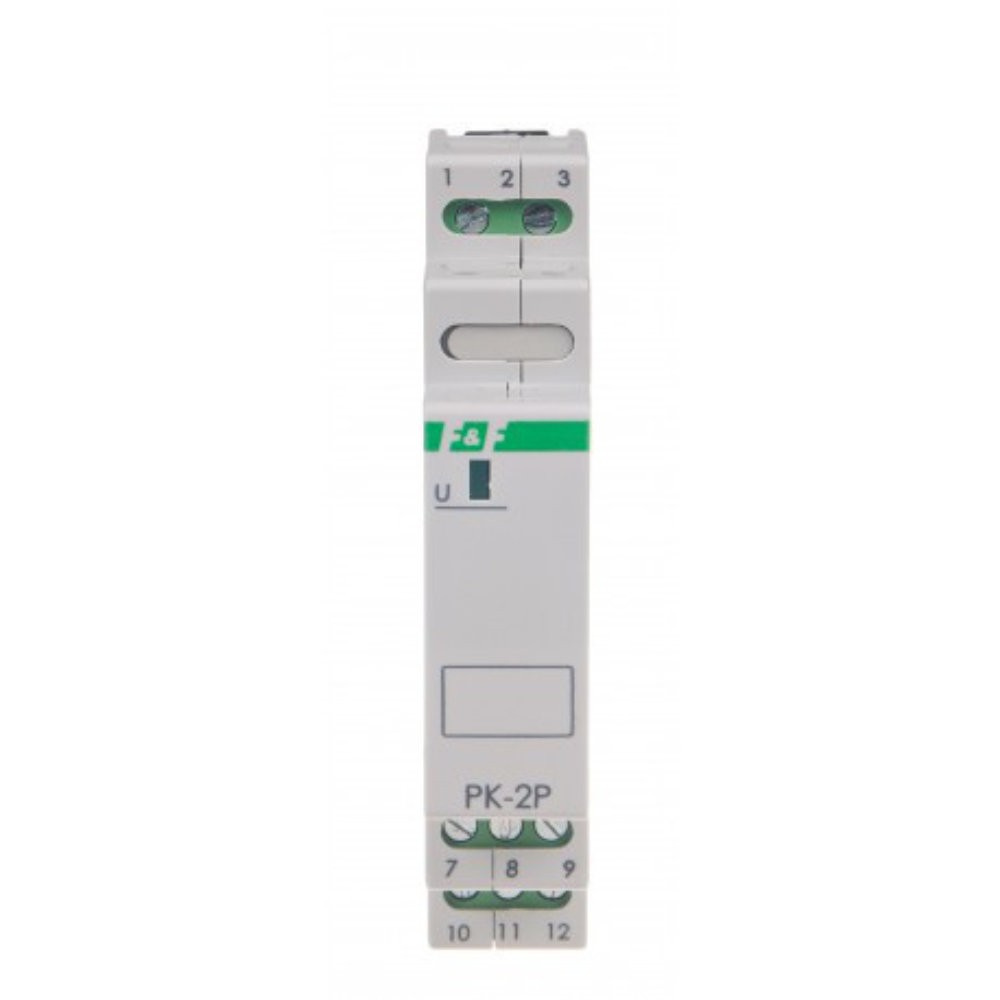

Przekaźnik elektromagnetyczny w obudowie jednomodułowej do bezpośredniego montażu na szynie PK-2P/230V F&F

Przekaźnik elektromagnetyczny PK-2P-230V służy do przekazywania napięcia i optycznej sygnalizacji jego obecności w obwodzie elektrycznym. Podanie napięcia zasilania na cewkę przekaźnika spowoduje przełączenie styku. Stan załączenia przekaźnika jest sygnalizowany świeceniem zielonej lampki LED. Po zaniku napięcia zasilania styk powraca do pierwotnej pozycji. Montaż przekaźnika wykonuje się na szynie 35mm. Przyłącze kontrolki modułowej to zaciski śrubowe o wymiarach 2,5mm². Temperatura pracy waha się między -25 ÷ 50 °C. Stopień ochrony IP20. Firma F&F jest jednym z największych polskich producentów wysokiej jakości urządzeń elektronicznych.

Montaż:

1) Wyłączyć zasilanie

2)Zamocować przekaźnik na szynie w skrzynce rozdzielczej

3) Zasilanie podłączyć do zacisków 1-3

4) Obwód zasilania sterowanego odbiornika podłączyć przez styki 8-9 i 11-12 (styki zwierne)

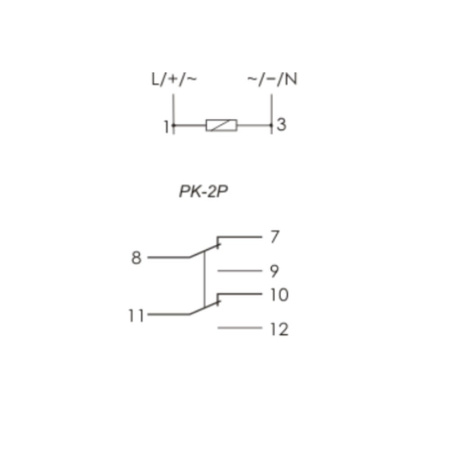

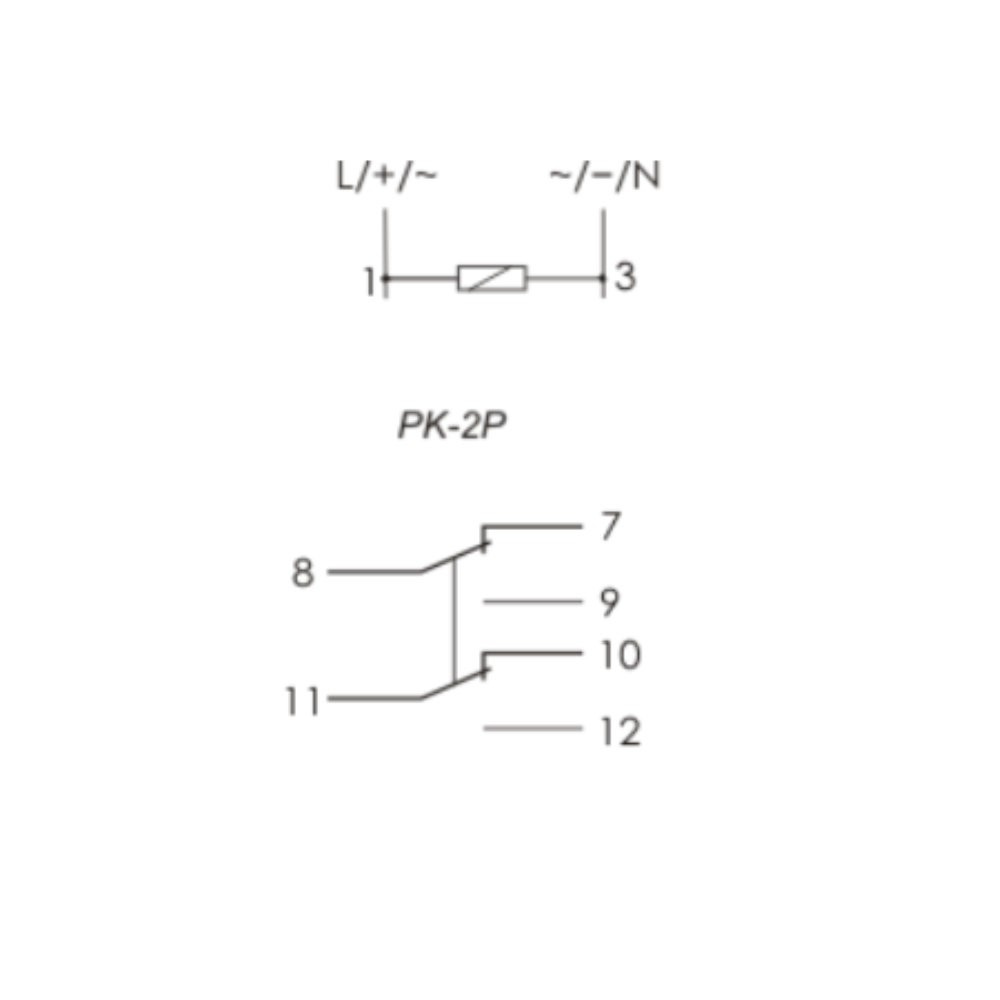

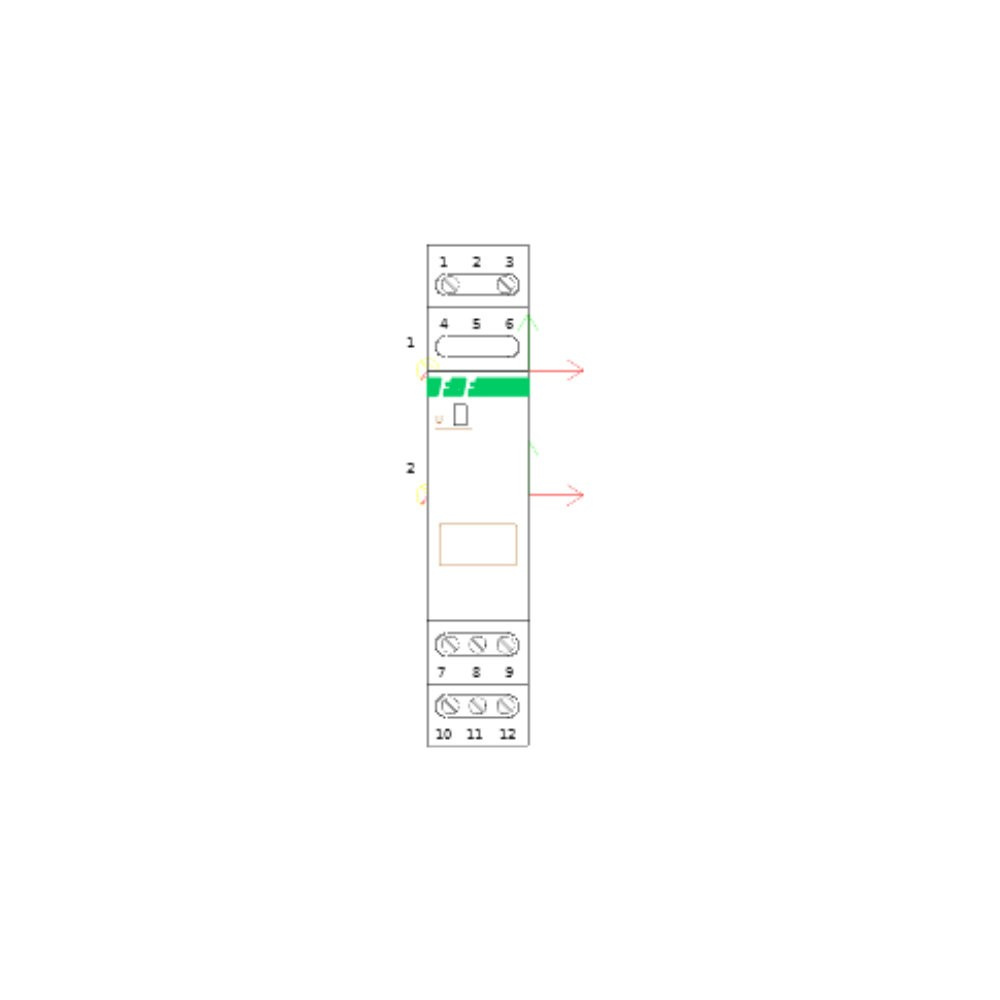

*poniższy rysunek przedstawia schemat podłączenia przekaźnika elektormagnetycznego:

1-3 zasilanie 230V AC

7 styk rozwierny

8 styk wspólny

9 styk zwierny NO (czynny)

10 rozwierny NC (bierny)

11 styk wspólny COM

12 styk zwierny NO (czynny)

Oznaczenia na urządzeniach:

Wartość obciążenia styku podana na urządzeniu odnosi się do odbiorników rezystancyjnych (odbiorniki bezindukcyjne, dla których parametr współczynnika mocy wynosi 1 (cosφ=1)).

Załączanie obciążeń o charakterze indukcyjnym lub pojemnościowym (np. silniki, zasilacze impulsowe, itp.) prowadzi do znaczącego skrócenia trwałości styków, np. obciążenie, dla którego cosφ=0.5 powoduje skrócenie żywotności (liczby cykli załączeń) o 20%, a dla cosφ=0,25 nawet o 50%.

Tabela obciążalności styków w zależności od charakteru podłączonego odbiornika styk można obciążyć następującymi wartościami:

Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to lamp LED, lamp energooszczędnych ESL, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy. Dobierając maksymalne obciążenie dla danego typu przekaźnika należy uwzględnić:

Żarówki:

Rezystancja zimnej żarówki jest zwykle przynajmniej 10-12 razy mniejsza niż rezystancja pracującej żarówki. Na przykład zimna żarówka 230V/100W ma rezystancję ok. 40 Om co oznacza że w najbardziej niekorzystnym przypadku w momencie załączenia przez przynajmniej kilka milisekund płynie przez nią prąd o wartości ok. 5,5 A, który po rozgrzaniu żarówki maleje do znamionowej wartości ok. 0,4 A.

Halogeny:

Podobnie jak w przypadku zwykłej żarówki rezystancja zimniej żarówki halogenowej jest 16-20 razy mniejsza od rezystancji pracującej żarówki. Oznacza to że dla żarówki 230V/100W w momencie załączenia żarówki może popłynąć prąd o wartości 6.5-8 A.

Silnik indukcyjny1-fazowy (np. pompa):

Prąd rozruchowy silnika może wynieść do 5-10-krotności prądu znamionowego. Dodatkowo silniki takie wyposażone są w dodatkowe kondensatory rozruchowe które jeszcze mogą zwiększyć wartość prądu rozruchowego.

Zasilacz impulsowy(np. do oświetlenia LED):

Zasilacze impulsowe znajdują się na wyposażeniu coraz większej ilości urządzeń elektrycznych, w tym między innymi w żarówkach LED, żarówkach energooszczędnych, sterownikach świetlówek. Jest to jednocześnie najgorszy możliwy typ obciążenia. Wynika to z faktu że na wejściu takich zasilaczy znajdują się kondensatory które w momencie załączenia zasilania stanowią praktycznie zwarcie – przez czas kilku milisekund mogą płynąć tam prądy o wartościach 100-200-krotnie wyższych niż znamionowe prądy takiego zasilacza.

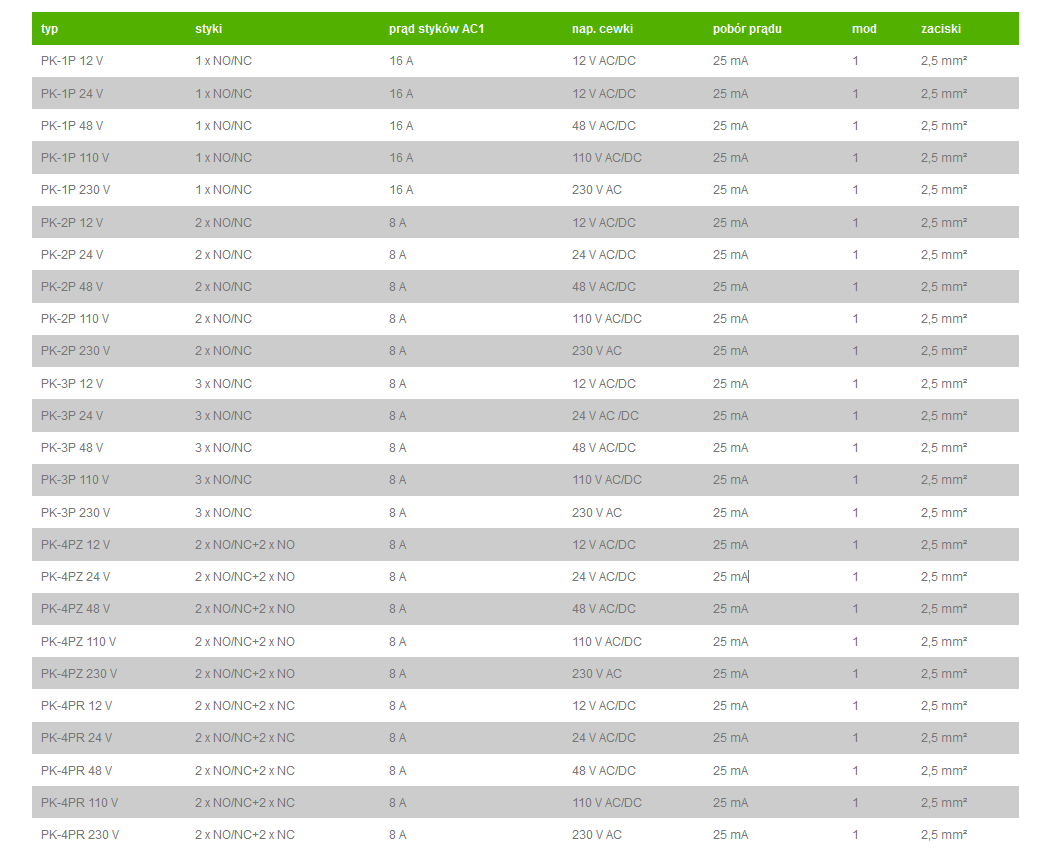

Tabela porównawcza:
