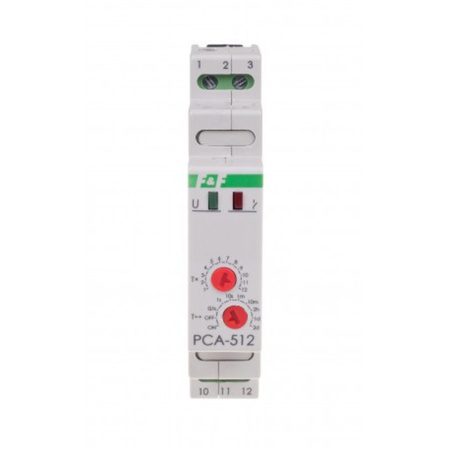

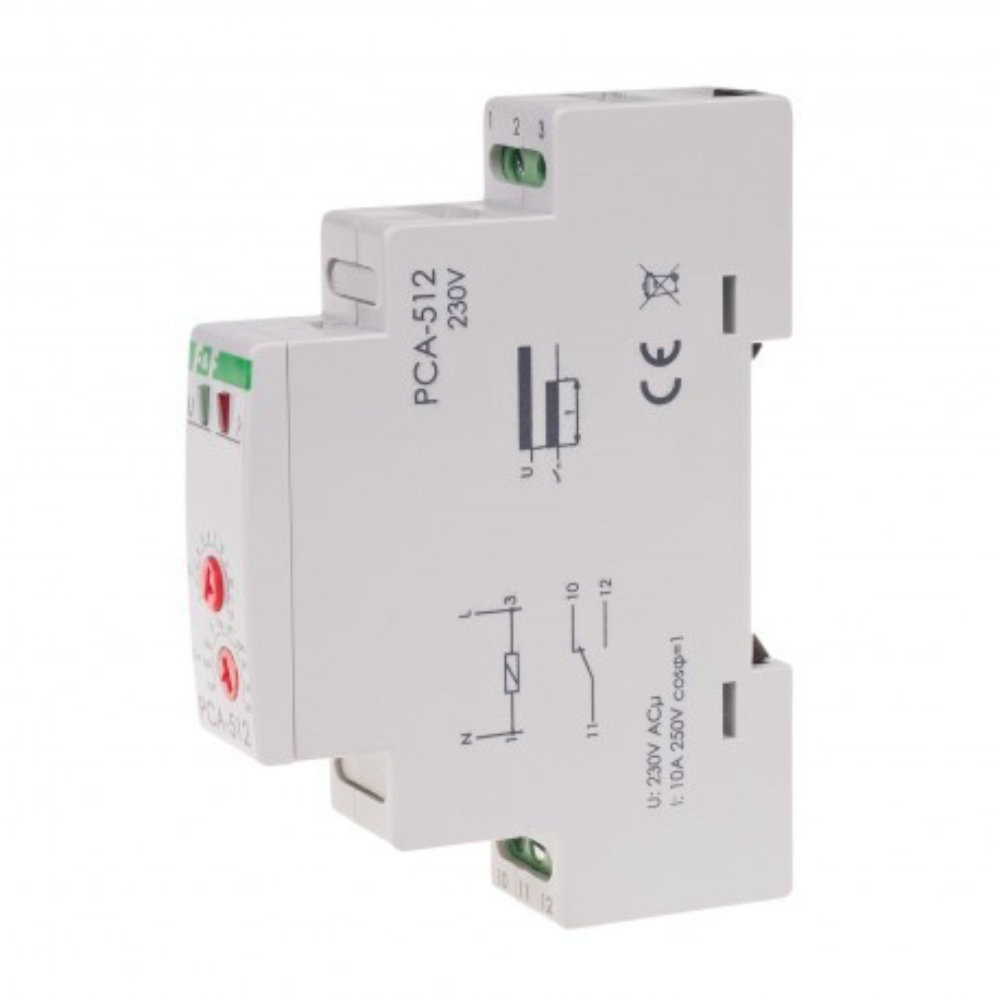

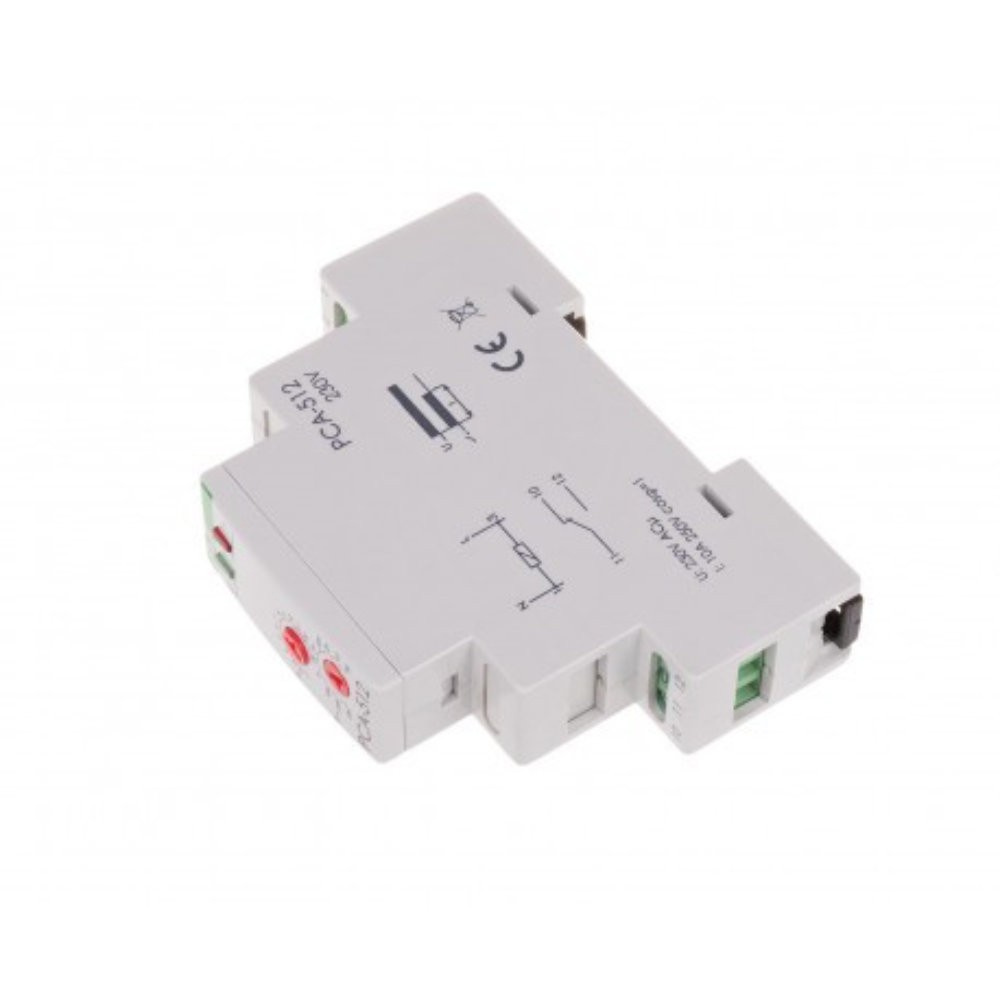

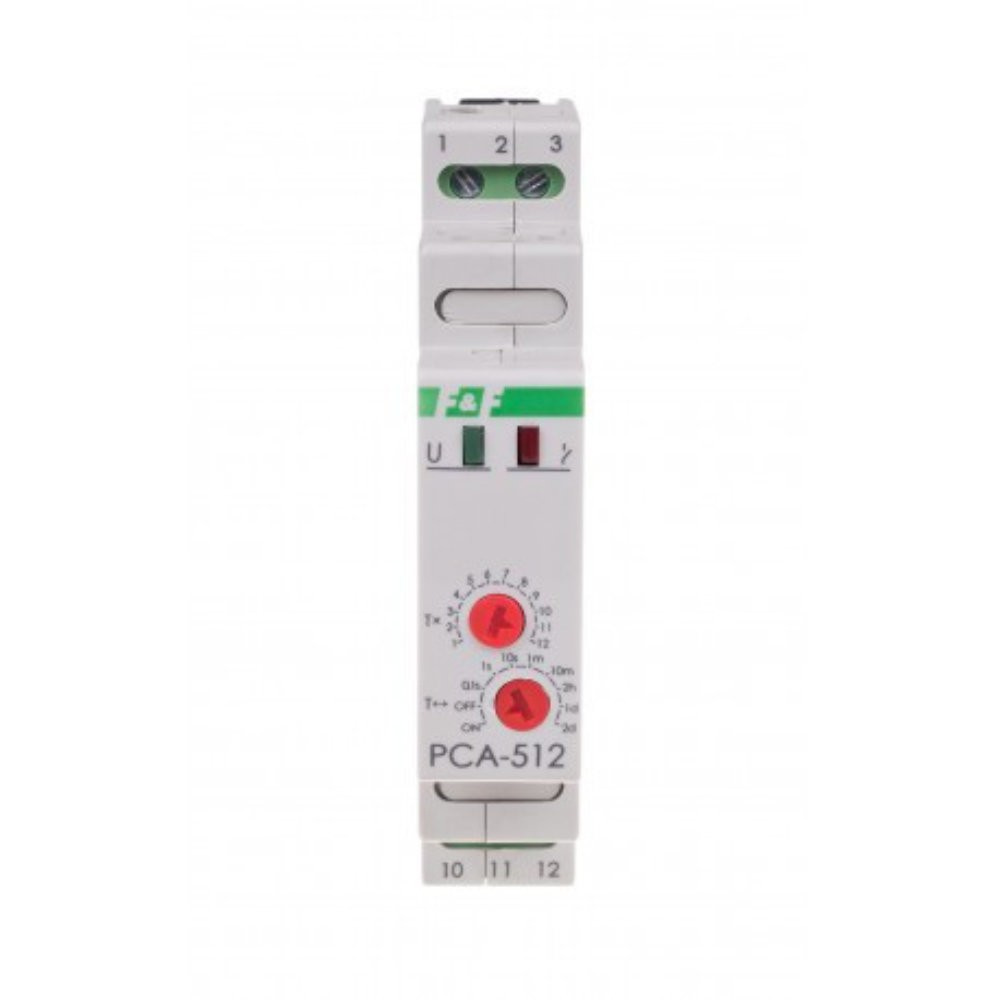

Przekaźnik czasowy PCA-512 230V służy do sterowania czasowego w układach automatyki przemysłowej i domowej F&F 5434

Przekaźnik czasowy PCA-512 230V służy do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

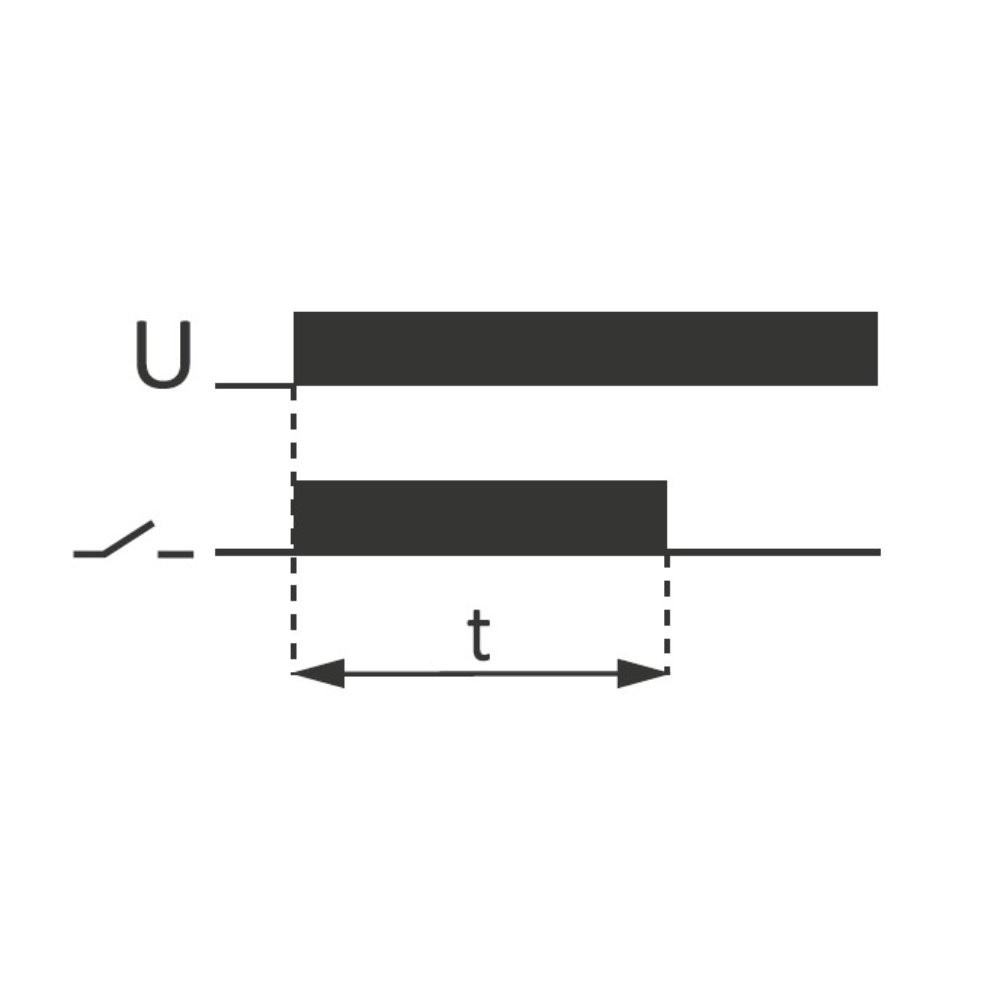

Tryb pracy: opóźnione wyłączenie do czasu załączenia zasilania przekaźnika styk pozostaje w pozycji 11-10. Po podaniu napięcia zasilającego (świeci LED zielona), styk zostaje przełączony w pozycję 11-12 i następuje odmierzanie nastawionego czasu pracy (świeci LED czerwona). Po odmierzeniu czasu styk powraca do pozycji 11-10. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

Montaż przekaźnika czasowego wykonuje się na szynie 35mm. Przyłącze kontrolki modułowej to zaciski śrubowe o wymiarach 2,5mm². Temperatura pracy waha się między -25 ÷ 50 °C. Stopień ochrony IP20. Firma F&F jest jednym z największych polskich producentów wysokiej jakości urządzeń elektronicznych.

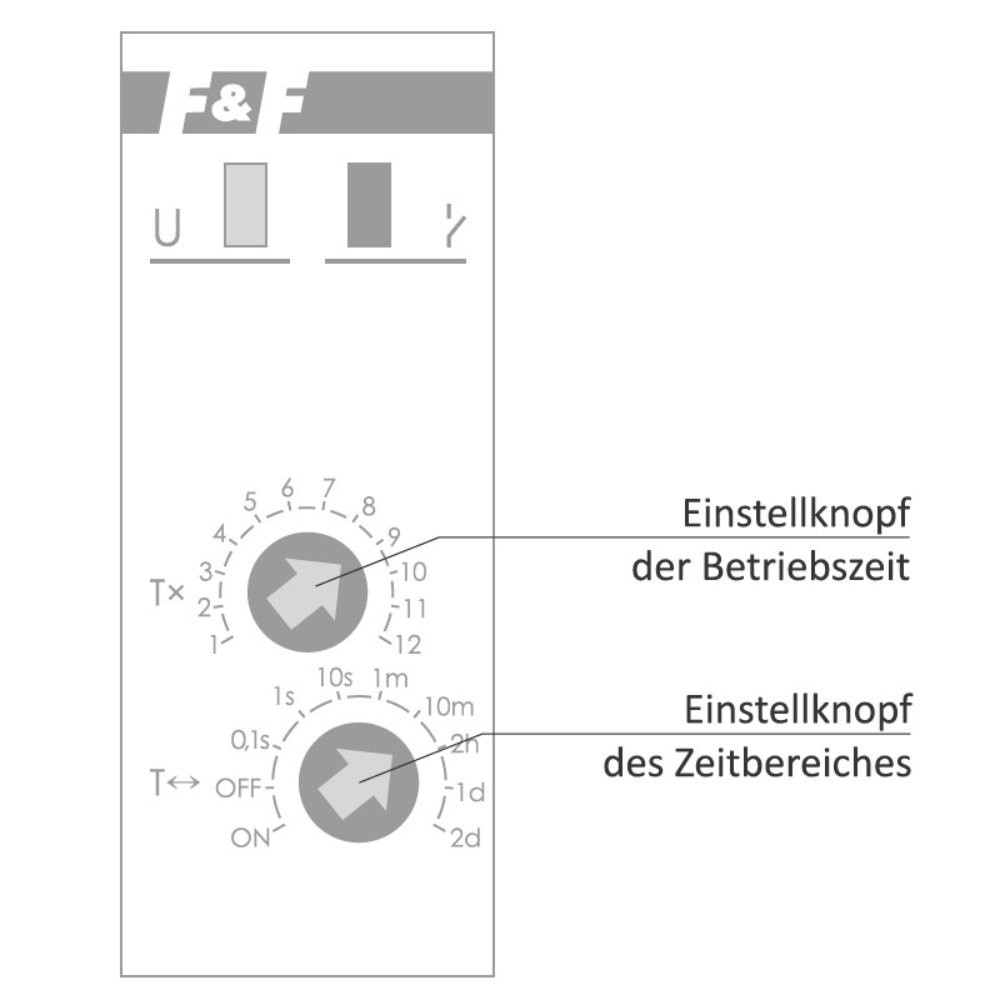

Nastawa czasu pracy: Pokrętłem nastawy zakresu czasowego T↔ ustawić jeden z wybranych zakresów oraz pokrętłem nastawy czasu Tx ustawić wybraną wartość na skali od 1 do 12. Iloczyn tych wartości jest równy czasowi pracy (np. 1 m × 7 = 7 min).

UWAGA! Przy włączonym zasilaniu przekaźnika układ nie reaguje na zmianę nastaw zakresu czasowego.

UWAGA! Praca z nowoustawionym zakresem czasowym możliwa jest po wyłączeniu i powtórnym włączeniu zasilania.

UWAGA! Przy włączonym zasilaniu przekaźnika w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu 1÷12.

Montaż:

1) Wyłączyć zasilanie

2)Zamocować przekaźnik na szynie w skrzynce rozdzielczej

3)Przewody zasilania podłączyć (zgodnie z oznaczeniami) do zacisków 1-3.

4) Obwód zasilania załączanego odbiornika podłączyć szeregowo do zacisków 11-12

5) Pokrętłami ustawić czas pracy.

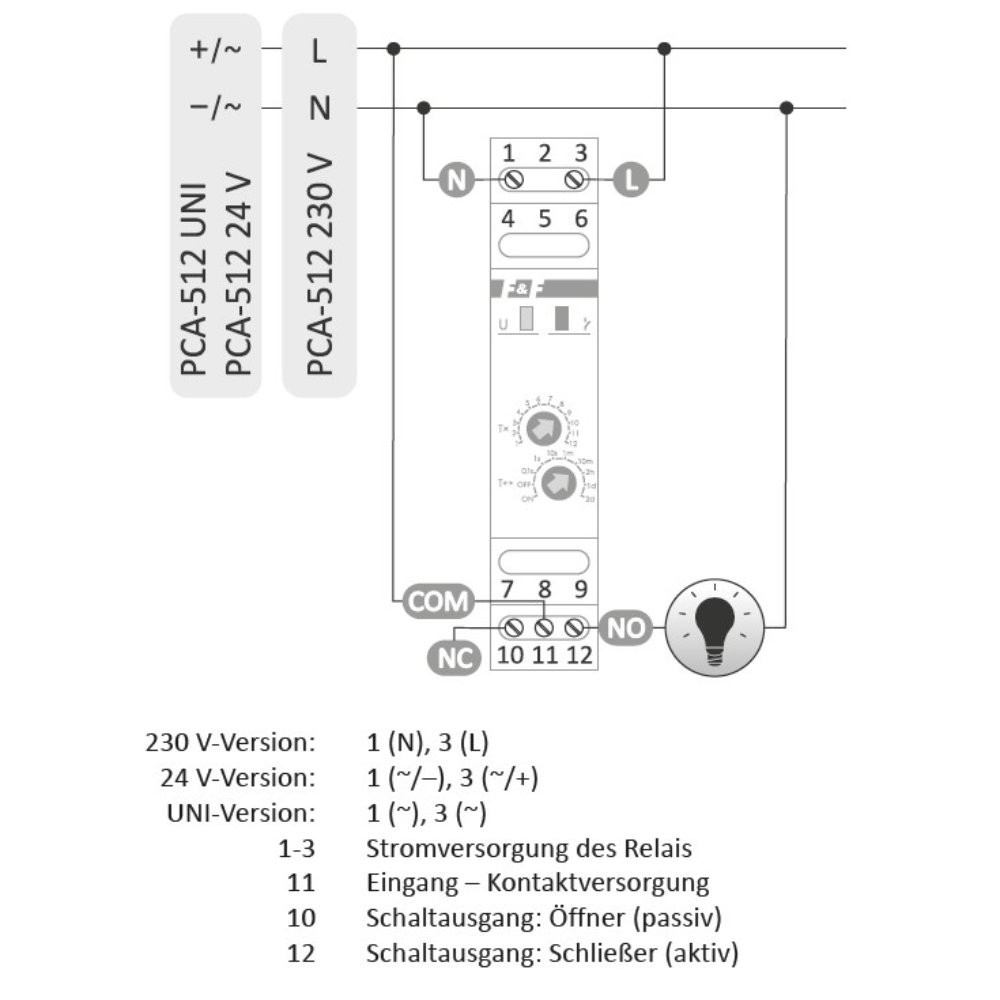

*poniższy rysunek przedstawia schemat podłączenia przekaźnika czasowego:
