Przekaźnik dwuczasowy jednofunkcyjny 1P 12-240V 1- funkcja 8 zakresów RPC-1IP-UNI Relpol 0455

Kod produktu: RPC-1IP-UNI
EAN: 5900005230455
Napisz opinię
Dodaj do ulubionych (0)
Drukuj stronę
help_outlineZapytaj o produkt
Przekaźnik dwuczasowy jednofunkcyjny 1P 12-240V 1- funkcja 8 zakresów RPC-1IP-UNI Relpol 0455

Przekaźnik dwuczasowy jednofunkcyjny 1P 12-240V 1- funkcja 8 zakresów RPC-1IP-UNI Relpol 0455

Akceptuję zasady polityki prywatności

Ocena Ocena:

0 1 2 3 4
0/5 - 0 Ocen

Zobacz oceny
0 1 2 3 4 0
0 1 2 3 0 0
0 1 2 0 1 0
0 1 0 1 2 0
0 0 1 2 3 0

  Dodaj opinię Zobacz opinie Zobacz opinie
192,99 zł

(129,99 zł szt.)

Brutto
156,90 zł Netto
Dostępność: 4 Sztuk

Jednofunkcyjny przekaźnik czasowy dwuczasowy Niezależna regulacja czasów T1 i T2 1 styk 1 funkcja czasowa, 8 zakresów czasowych 12-240V RPC-2BP-UNI Relpol

Ilość

Napisz opinię
Dodaj do ulubionych (0)
Drukuj stronę
help_outlineZapytaj o produkt
Przekaźnik dwuczasowy jednofunkcyjny 1P 12-240V 1- funkcja 8 zakresów RPC-1IP-UNI Relpol 0455

Przekaźnik dwuczasowy jednofunkcyjny 1P 12-240V 1- funkcja 8 zakresów RPC-1IP-UNI Relpol 0455

Akceptuję zasady polityki prywatności

Ocena Ocena:

0 1 2 3 4
0/5 - 0 Ocen

Zobacz oceny
0 1 2 3 4 0
0 1 2 3 0 0
0 1 2 0 1 0
0 1 0 1 2 0
0 0 1 2 3 0

  Dodaj opinię Zobacz opinie Zobacz opinie
Naszą rzetelność potwierdza znak jakości Trusted Shops!
Masz aż 30 dni by zwrócić kupione produkty.
Połączenie z tą stroną jest szyfrowane kluczem SSL, więc Twoje dane są bezpieczne!

Jednofunkcyjny przekaźnik czasowy dwuczasowy Niezależna regulacja czasów T1 i T2 1 styk 1 funkcja czasowa, 8 zakresów czasowych 12-240V RPC-2BP-UNI Relpol

Przekaźnik dwuczasowy jednofunkcyjny

  1styk 1 funkcja czasowa 8 zakresów czasowych

Relpol

Dane obwodu odmierzania czasu
funkcje

Praca cykliczna o dwóch niezależnych czasach T1 i T2.
Praca z funkcją Ii lub Ip zależna od stanu zestyku sterującego S.

Ii  - Włączenie napięcia zasilania U, gdy zestyk sterujący S jest otwarty

  Ip- Włączenie napięcia zasilania U, gdy zestyk sterujący S jest zamknięty
funkcje dodatkowe

- dioda zasilania - gdy czas nie jest odmierzany, świeci światłem ciągłym
- wielkość czasu oraz zakres odczytywane są trakcie pracy
- wyzwalanie - w zależności od realizowanej funkcji
zakresy czasowe

ON - stałe załączenie OFF - stałe wyłączenie

1s,10s, 1min, 10min, 1h, 10h, 1 doba, 10 dób
nastawa czasu

płynna - (od 0,1 do 1)x zakres czasowy (nie dotyczy zakresu ON/OFF)

dokładność nastawienia / powtarzalność

±5% / ±0,5%
wielkości wpływające na nastawy czasowe

temperatura:±5%/°C
napięcie zasilania: ±0,1%/V
czas regenaracji

AC: ≤150ms 230V AC 50Hz
AC: ≤400ms 12-240V AC/DC AC:50Hz
DC: ≤150ms 12-240V AC/DC

wyświetlanie

dioda LED zielona U ON - sygnalizacja napięcia zasilania U
dioda LED zielona U migająca powoli - odmierzanie czasu T1

dioda LED zielona U migająca szybko - odmierzanie czasu T2
dioda LED żółta R ON/OFF - stan przekaźnika wyjściowego
montaż
 na szynie 35mm wg PN-EN 60715
połączenie maksymalne
 przekrój 1x2,5mm2 (1x14AWG)
długość odizolowania przewodów
 6,5mm
moment dokręcenia zacisku
 0,5Nm

Obwód wyjściowy - dane styków
liczba i rodzaj styków przełącznych
 1P
materiał styków
 AgSnO2
maksymalne napięcie styków AC

300V

obciążenie znamionowe

AC1 - 16A/250V AC
DC1 - 16A/24V DC
DC1 - 0,3A/250V DC
obciążalność prądowa trwała zestyku

16A/250V AC
maksymalna moc łączeniowa w kategorii AC1
 4000VA
minimalna moc łączeniowa
 1W 10mA
rezystancja zestyków
 ≤100mΩ
maksymalna częstość łączeń
 600 cykli/h przy obciążeniu znamionowym w kategorii AC1

Obwód wejściowy - dane styków
napięcie znamionowe

230V 50/60Hz AC zaciski A1,A2

12-240V 50/60Hz zaciski (+) A1, (-)A2
napięcie odpadowe
 ≥0,1 Un
roboczy zakres napięcia zasilania

0,9-1,1 Un

znamionowy pobór mocy

AC ≤3,5VA 230V AC 50Hz

AC ≤1,5VA 12-240V AC/DC 50Hz, AC:50Hz

DC 1,5W 12-240V AC/D
zakres częstotliwości zasilania

48-63Hz AC

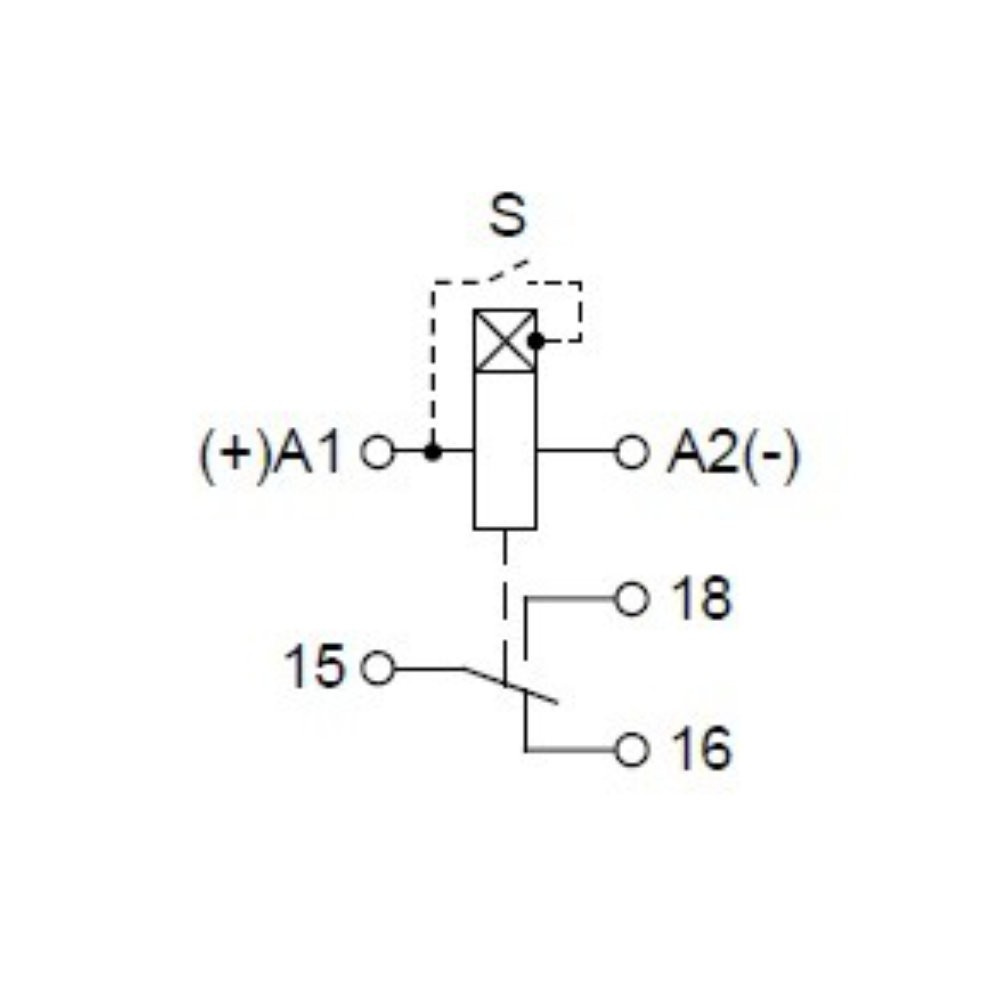

zestyk sterujący (zacisk sterujący S aktywuje się przez podłączenie do zacisku A1, przez zewnętrzny zestyk sterujący S)

minimalne napięcie (przy którym rozpoznawalny jest sygnał sterujący): 0,7Un


minimalny czas trwania impulsu (przy którym rozpoznawalny jest sygnał sterujący) AC: ≥50ms DC:≥30ms


maksymalna długość linii sterującej: 10m

Dane izolacji wg PN-EN 60664-1
znamionowe napięcie izolacji
250V AC
znamionowe napięcie udarowe 4000V
kategoria przepięciowa

III

stopień zanieczyszczenia izolacji

2
klasa palności wg UL94

obudowa: V-O
panel czołowy:V-2
napięcie probiercze

wejście-wyjście: 4000V AC typ izolacji: podstawowa

przerwy zestykowej: 1000V AC rodzaj przerwy: oddzielenie niepełne

Pozostałe dane
trwałość łączeniowa

w kategorii AC1 >0,5x105
trwałość mechaniczna cykle
 >3x107
wymiary

RPC-2BP-UNI wymiar.jpg

moduł instalacyjny

szerokość 17,5 mm

temperatura otoczenia

składowania: od -40 do + 70°C
pracy: od -20 do + 50°C

stopień ochrony obudowy

IP20 wg PN-EN 60529

wilgotność względna

do 85%

odporność na udary / wibracje

15g/0,35 mm DA

Dane produktu
uznania, dyrektywy, certyfikaty

CE,
EAC,
2014/35/UE,
2014/30/UE,
2011/65/UE,
RoHS
EN 61812-1: 2011
EN 61810-1:2015
EN 60664-1: 2007
EN 55016-1-1: 2010+A1:2010
EN 61000-4-5:2014
producent

Relpol
symbol
 RPC-1IP-UNI

EAN

5900005230455

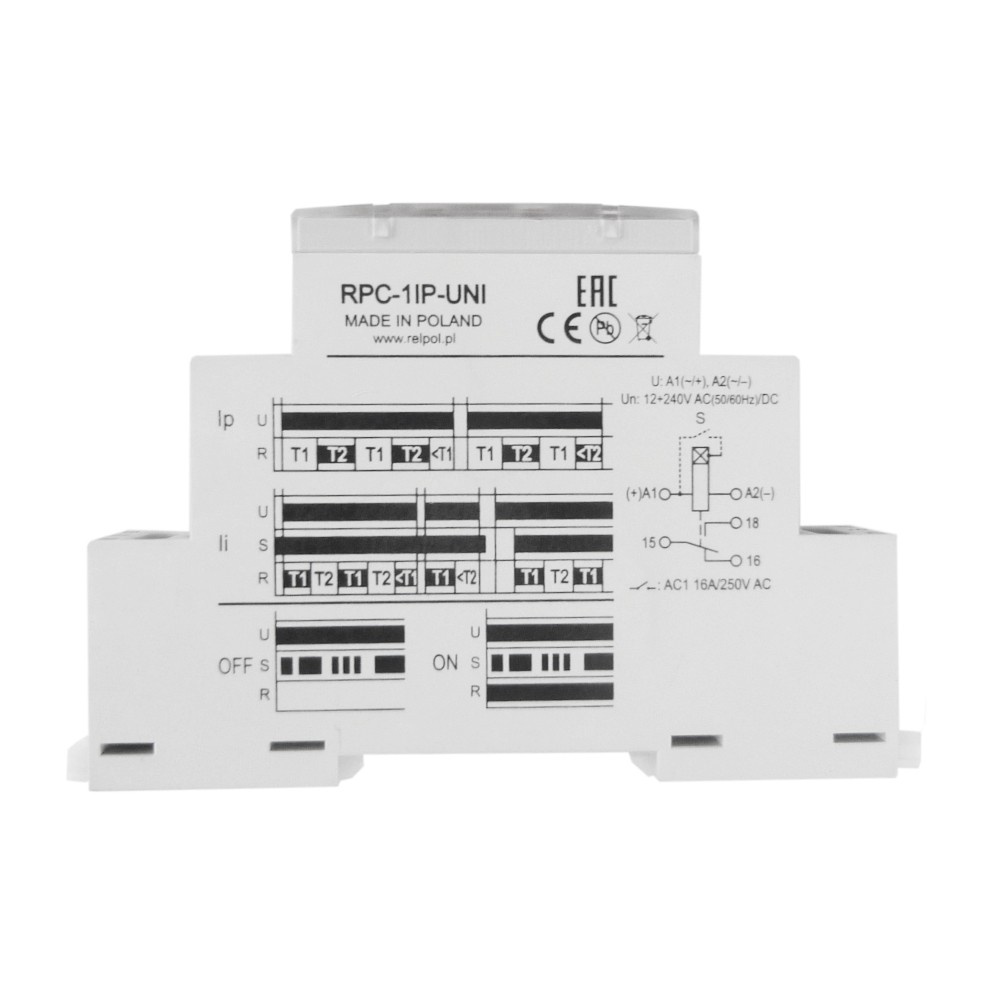

Funkcje czasowe

RPC-1IP-UNI
