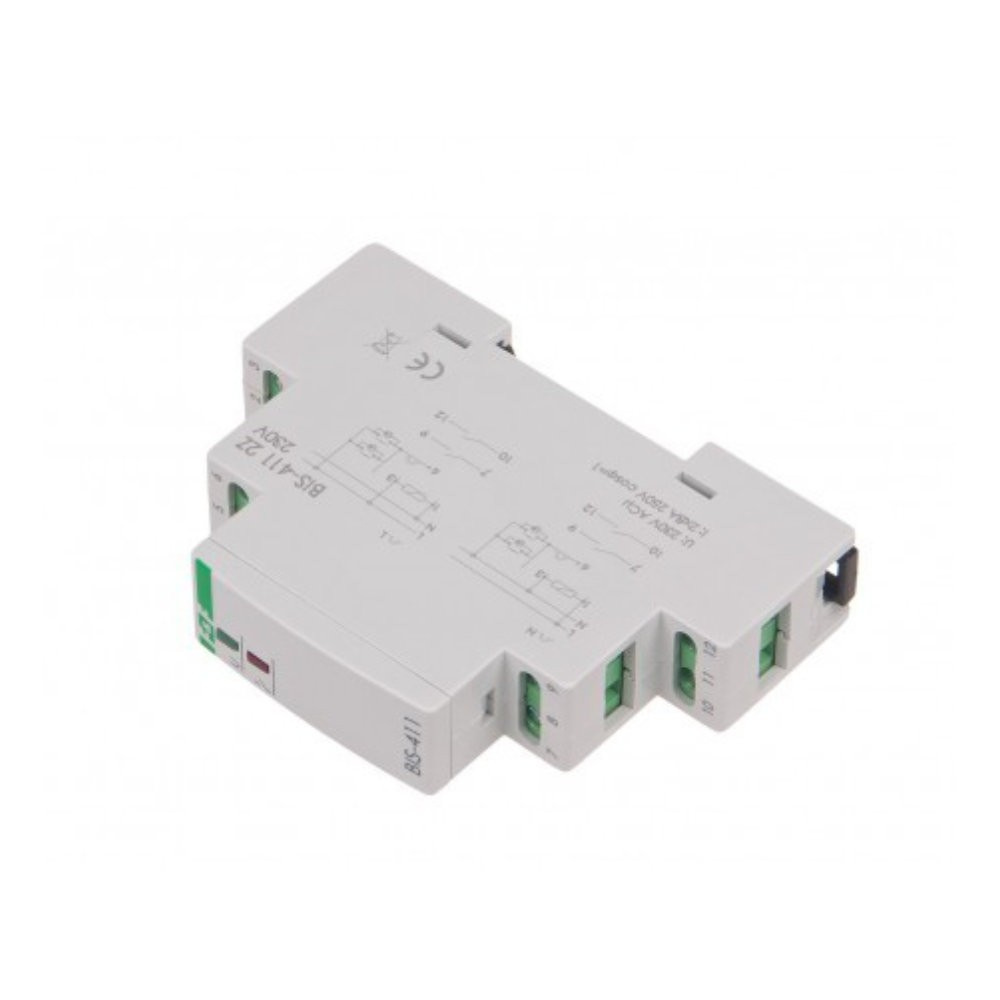

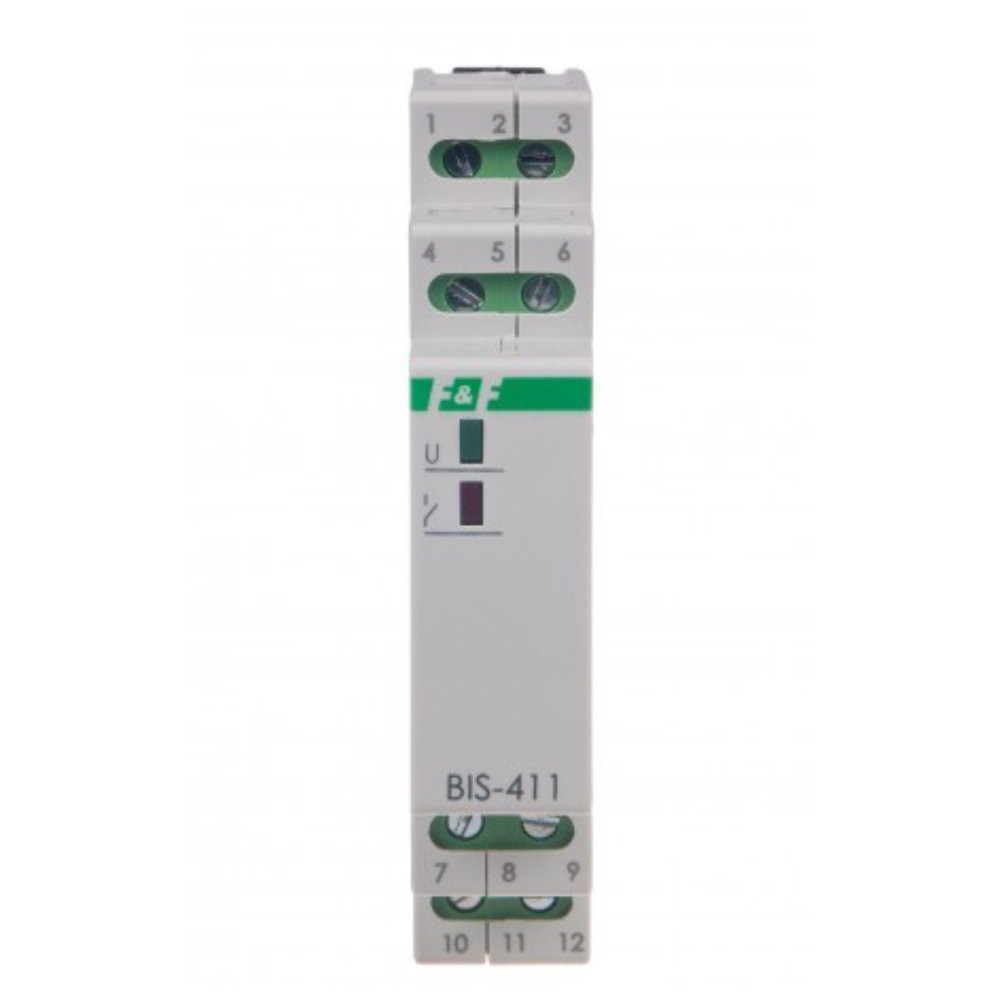

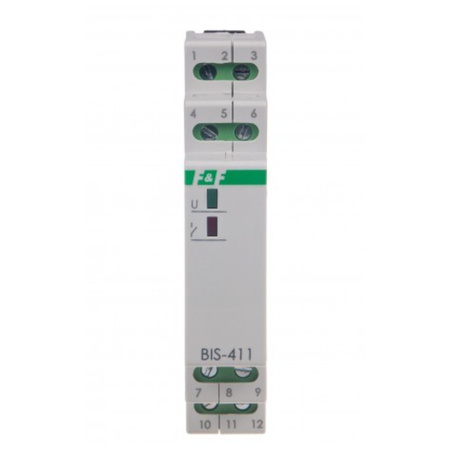

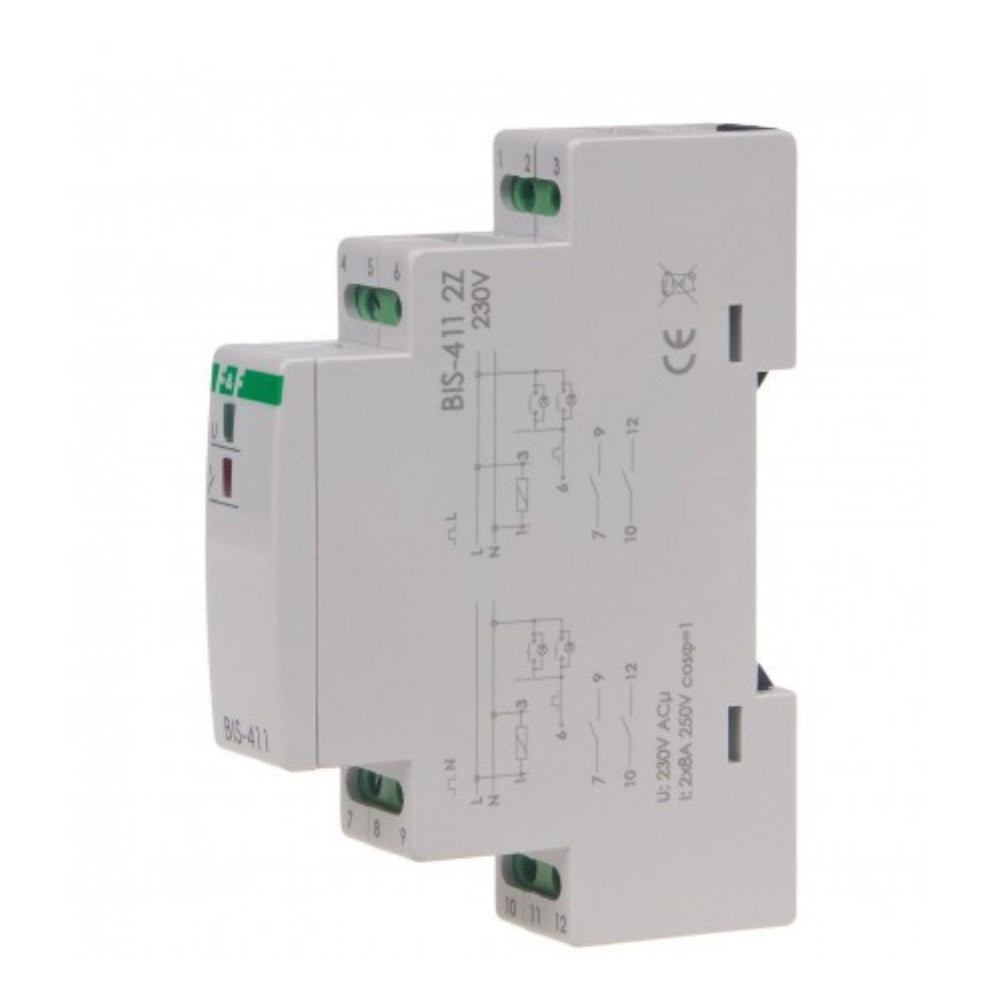

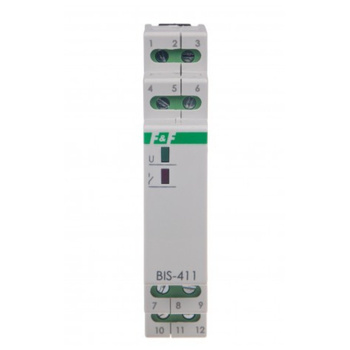

Przekaźnik bistabilny BIS-411 2Z 230V jednokanałowy z dwoma niezależnymi stykami roboczymi 2 x NO na szynę F&F 4567

Przekaźnik bistabilny BIS-411 2Z umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących. Załączenie odbiorników następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Po następnym impulsie nastąpi wyłączenie odbiorników. Przekaźnik nie posiada „pamięci” pozycji styków, tzn., że w przypadku zaniku napięcia zasilania i jego ponownym powrocie styki przekaźnika zostaną ustawiony w stan wyłączenia. Uniemożliwia to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania. Montaż przekaźnika wykonuje się na szynie 35mm. Przyłącze kontrolki modułowej to zaciski śrubowe o wymiarach 2,5mm². Temperatura pracy waha się między -25 ÷ 50 °C. Stopień ochrony IP20. Firma F&F jest jednym z największych polskich producentów wysokiej jakości urządzeń elektronicznych.

Montaż:

1) Wyłączyć zasilanie

2)Zamocować przekaźnik na szynie w skrzynce rozdzielczej

3) Zasilanie podłączyć do zacisków 1-3 zgodnie z wybraną opcją sterowania przekaźnika (impuls sterujący L lub N).

4) Włączniki chwilowe połączone równolegle podłączyć do zacisku 6 i  przewodu, do którego jest podłączony zacisk 3

5) Sterowane odbiorniki podłączyć szeregowo do zacisków 7-9 i 10-12.

Uwaga! BIS-411 2Z może współpracować z przyciskami podświetlanymi

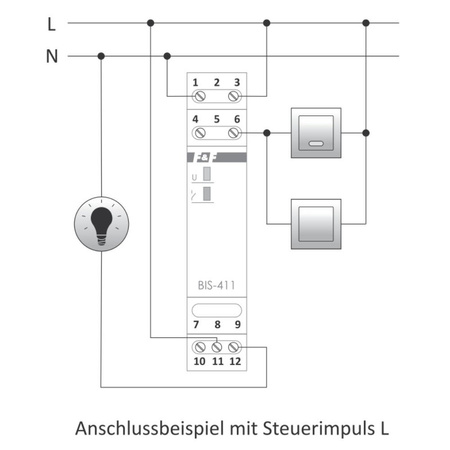

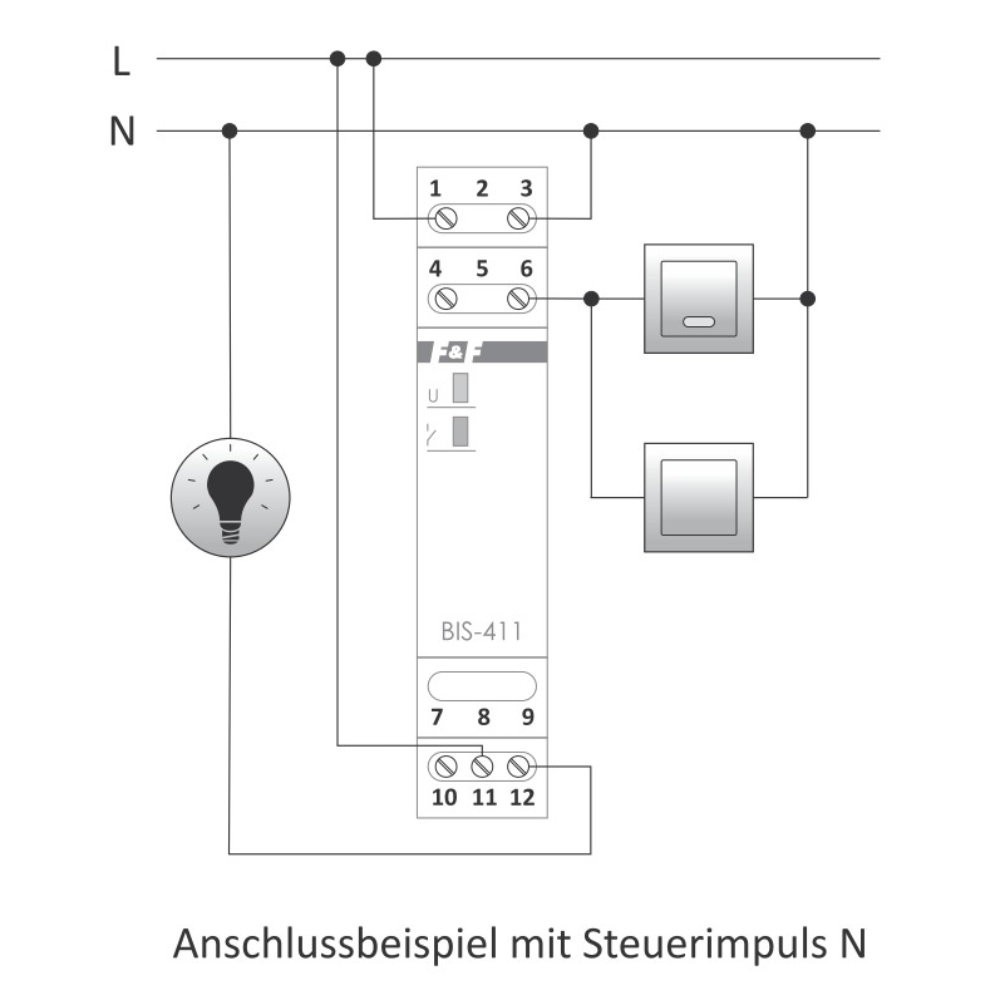

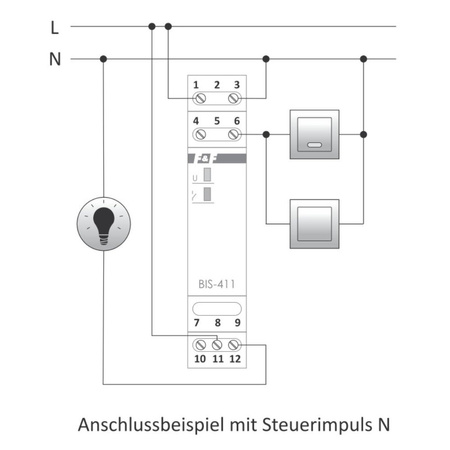

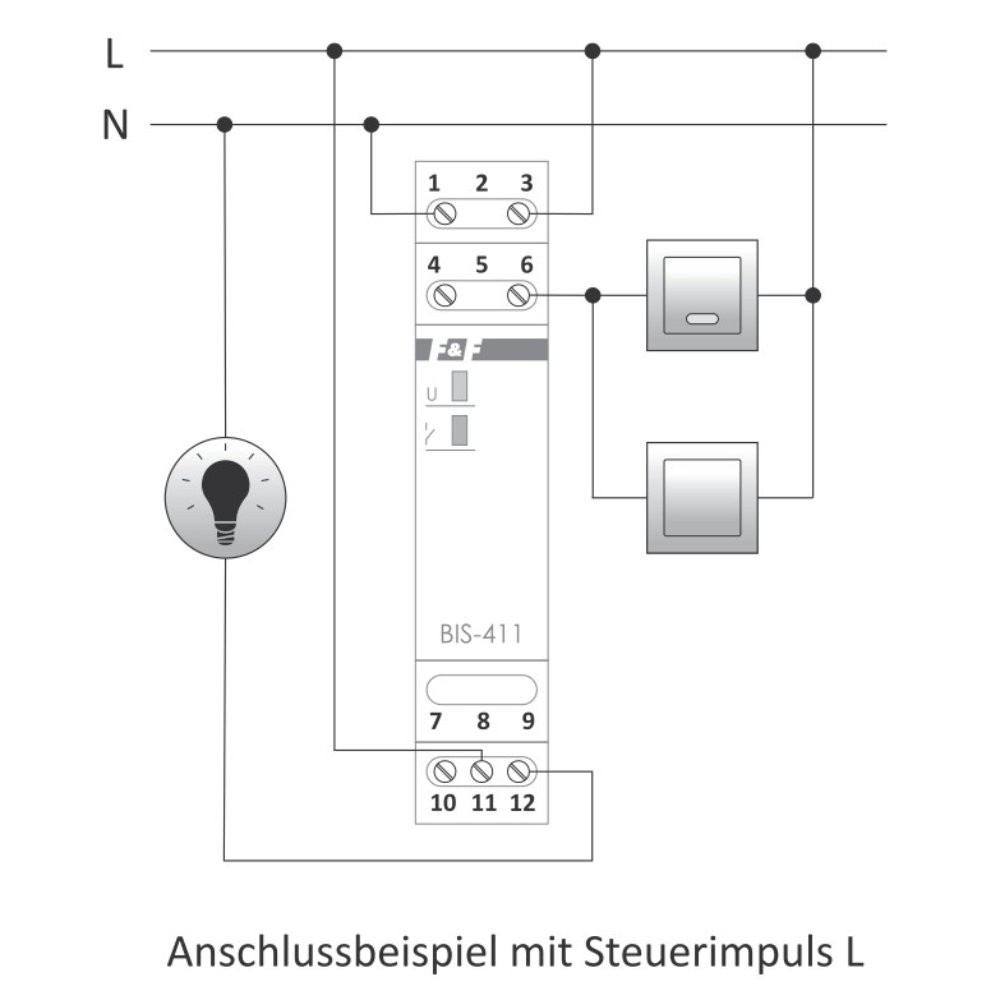

*poniższy rysunek przedstawia schemat podłączenia przekaźnika bistabilnego:

Jak działa przekaźnik bistabilny:

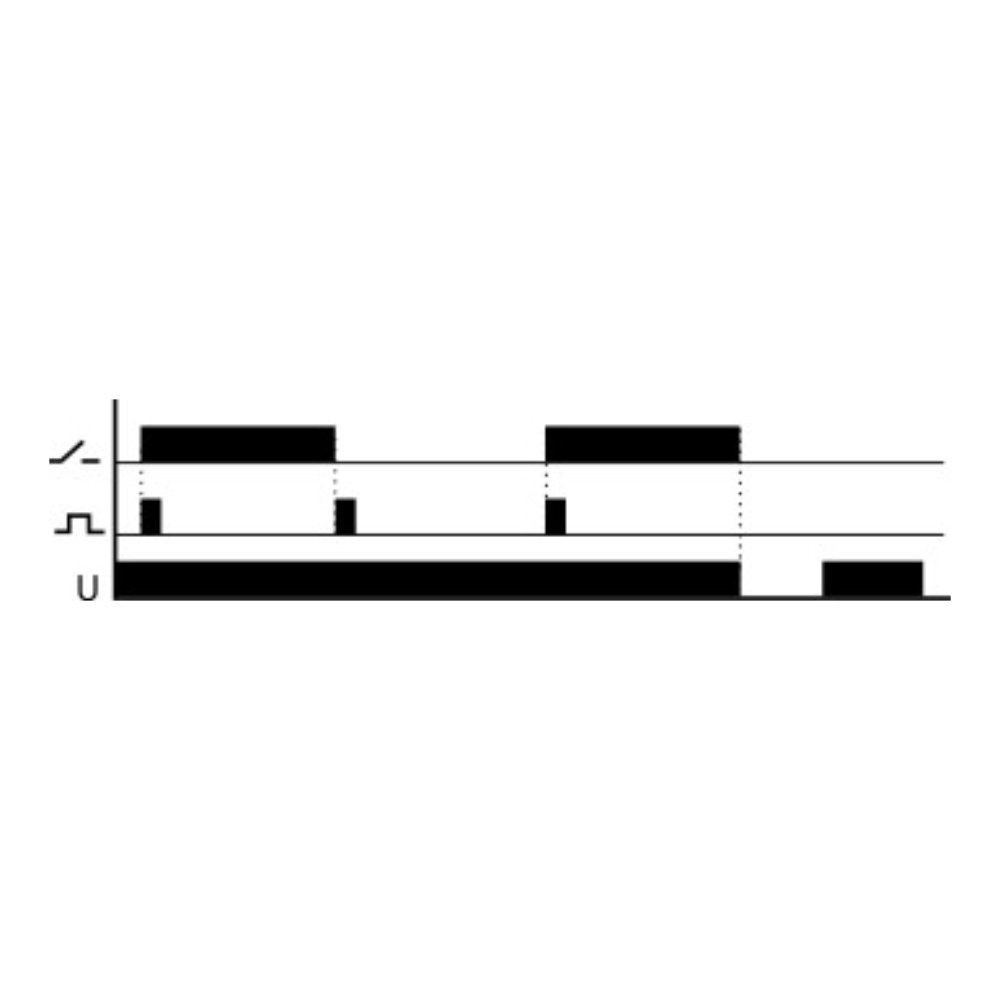

Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie odbiornika nastąpi po następnym impulsie lub po zaniku zasilania.

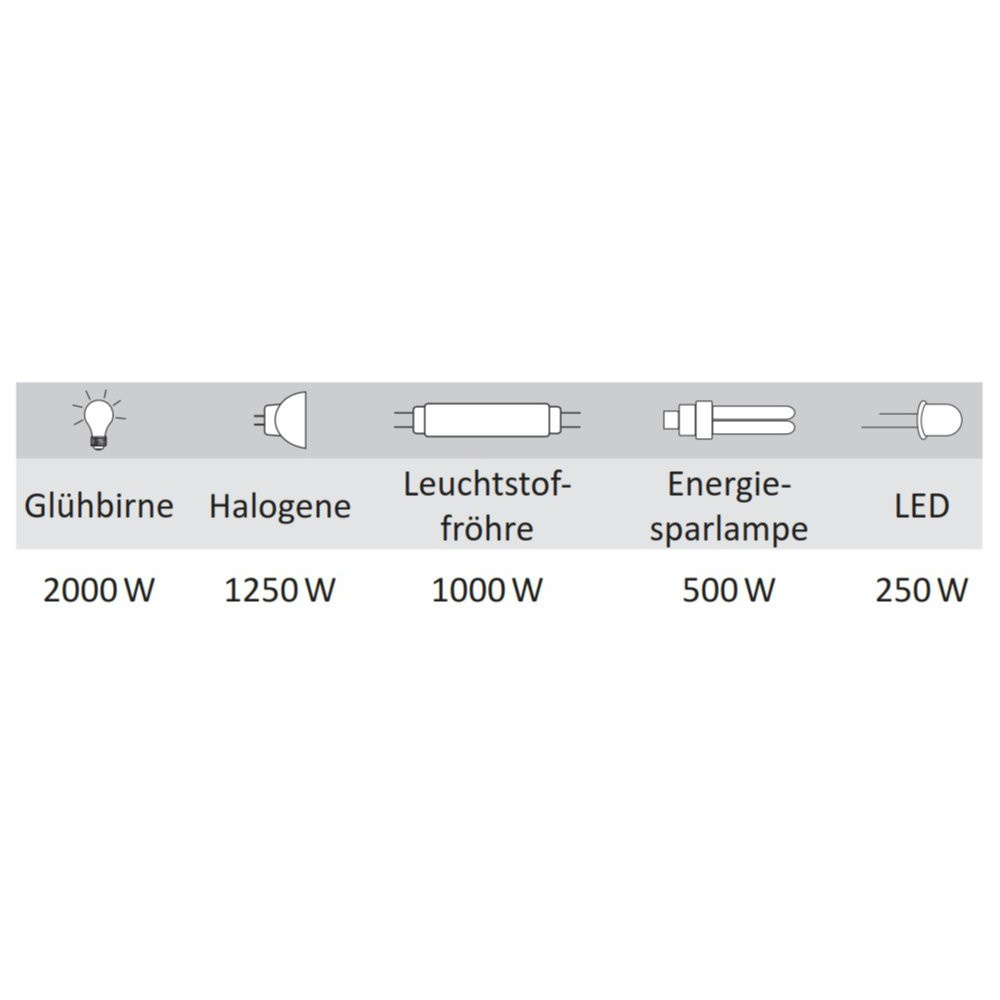

Tabela mocy:

Powyższe dane mają charakter orientacyjny.
