Moduł wyjść przekaźnikowych sterownik MODBUS RTU moduł sterujący MAX-MR-RO-4

Moduł rozszerzeń MR-RO-4 wyposażony jest w cztery niezależnie sterowane wyjścia przekaźnikowe (z odseparowanymi stykami). Każde z tych wyjść działa autonomicznie, zgodnie z wybranym trybem oraz przypisanymi parametrami. Konfiguracja i monitorowanie stanu wyjść, ustawianie parametrów pracy, a także wszystkich parametrów komunikacyjnych i wymiany danych odbywa się poprzez port RS-485, z wykorzystaniem protokołu MODBUS RTU. Obecność napięcia zasilającego sygnalizowana jest zapaleniem się zielonej diody LED oznaczonej U. Prawidłowa transmisja danych pomiędzy modułem a innym urządzeniem wskazywana jest świeceniem żółtej diody LED Tx.

Funkcje modułu rozszerzeń wyjść przekaźnikowych MR-RO-4:

4 niezależne wyjścia
sterowanie ON/OFF
status wyjścia

opcje sterowania czasowego:
-opóźnione załączenie
-opóźnione załączenie na zadany czas
-praca cykliczna ON/OFF
-praca cykliczna OFF/ON

pamięć stanu po zaniku zasilania
autostart dla funkcji czasowych
czas ostatniego załączenia wyjścia
liczba załączeń wyjścia
liczba wykonanych cykli dla funkcji czasowych

TRYBY PRACY

0. ON/OFF (włącz/wyłącz)
1. Opóźnione załączenie
2. Załączenie na zadany czas
3. Opóźnione załączenie na zadany czas
4. Cykl OFF/ON
5. Cykl ON/OFF

PAMIĘĆ STANU I AUTOSTART
Dla każdego z wyjść istnieje możliwość aktywowania specjalnych funkcji pamięci stanu i autostartu.

Specyfikacja Techniczna

Dane ogólne

Indeks: MAX-MR-RO-4

Napięcie zasilania: 9÷30 V DC

Maksymalny prąd obciążenia AC-1: 16 A

Element wykonawczy: 4 x przekaźnik

Konfiguracja styków: 4 x NO

Separacja styku: TAK

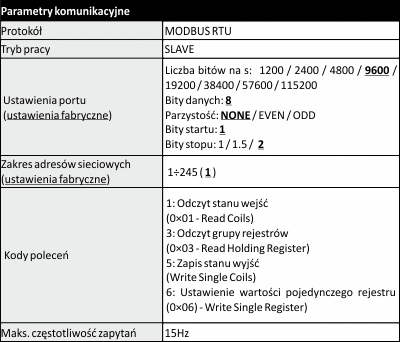

Komunikacja

Porty: RS-485

Protokół komunikacyjny: MODBUS RTU

Typ pracy: SLAVE

Prędkość - ustawiana: 1200÷115200 bit/s

Bity danych: 8

Bity stopu: 1 / 1.5 / 2

Bity parzystości: EVEN / ODD / NONE

Adres: 1÷247

Złącza i zasilanie

Przyłącze: zaciski śrubowe 4,0 mm²

Moment dokręcający: 0,5 Nm

Pobór mocy: 1 W

Warunki pracy

Temperatura pracy: -20÷50°C

Wymiary: 4 moduły (70 mm)

Montaż: na szynie 35 mm

Stopień ochrony: IP20

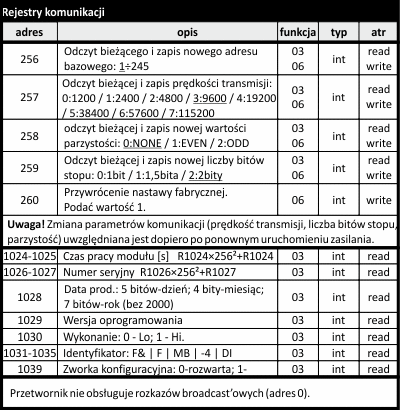

Reset ustawień komunikacji:

MB Config

Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych modułu. Komunikacja modułu z PC za pomocą konwertera USB CN-USB-485. Program jest bezpłatny.
