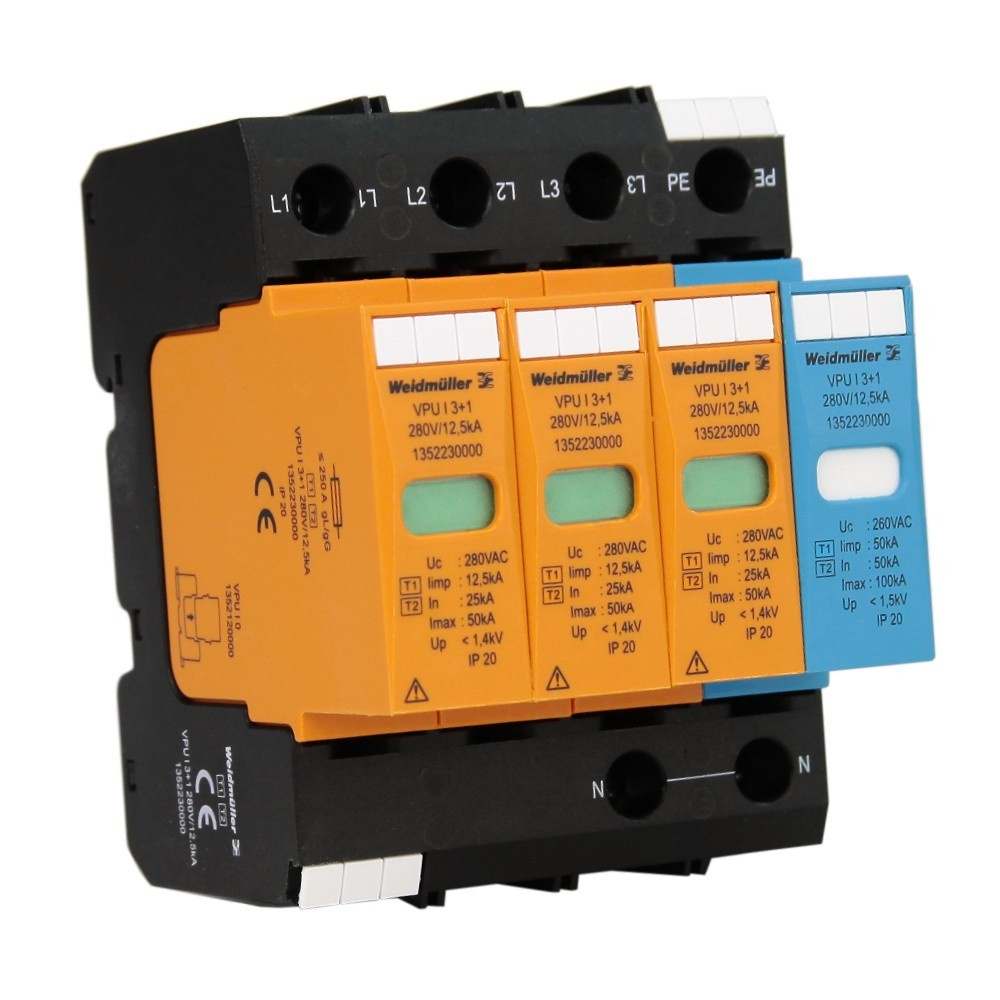

Ogranicznik przepięć ochronnik przepięć VPU I 3+1 280V/12,5kA 1352230000 Weidmüller 8038
- Ogranicznik klasy I i II do stosowania za licznikiem/w obszarze przedlicznikowym VPU I 3+1 280V/12,5kA Weidmüller
Ogranicznik przepięć ochronnik przepięć VPU I 3+1 280V/12,5kA
1352230000 Weidmüller
Zadbaj o zabezpieczenie urządzeń i instalacji w domu. Ogranicznik jest przeznaczony do klasy ochrony III i IV (LPL III/IV), produkt wymienny, może być również stosowany jako ochronnik przeciwprzepięciowy klasy II.
| typ |
VPU I 3+1 280V/12,5KA |
| bezpiecznik |
250 A gL (przy napięciu sieciowym > 250 A) |
| maksymalne napięcie stałe, Uc (AC) | 280 V |
| maksymalne pięcie stałe, Uc (N-PE) | 260 V |
| napięcie znamionowe (AC) |
230 V |
| prąd upływowy Imax (8/20µs) żyła-PE |
50 kA |
| czas reakcji | ≤ 25 ns, ≤100 ns |
| klasa prądu zwarciowego ISCCR | 25 kA |
| klasa wymagań zgodnie z IEC 61643-11 | Typ I, Typ II |
| liczba biegunów | 4 |
| poziom ochrony Up dla IN (L/N-PE) |
≤ 1,4kV |
| poziom ochrony Up dla IN (N-PE) |
≤ 1,5kV |
|
prąd udarowy Iimpuls (10/350 µs) (L-PE) |
12,5kA |
|
prąd udarowy, Iimpuls (10/350 μs) (N-PE) |
50kA |
| prąd upływu przy Un |
100 µA |
| prąd wyładowczy Imaks. (8/20μs) N-PE |
100 kA |
| prąd wyładowczy In (8/20μs) N-PE |
50 kA |
| prąd wyładowczy In (8/20µs) przewód-PE | 20 kA |
| rodzaj napięcia |
AC |
| styk sygnalizacyjny | Nie |
| zakres częstotliwości | 50Hz-60Hz |
| zdolność wygaszania prądu następczego Ifi |
niedostępne z powodów technicznych |
| czasowe przepięcie - TOV |
438 V |
| forma sieci |
TN-C-S, TN-S |
| forma konstrukcyjna |
obudowa instalacyjna; 4 TE, Insta IP20 |
| klasa palności wg UL 94 | V-0 |
| kolor |
czarny, pomarańczowy, niebieski |
| optyczny wskaźnik pracy |
zielona - OK |
| stopień ochrony |
IP20 |
| szyna nośna |
TS 35 |
| wykonanie |
bez zestyku zdalnej komunikacji |
| segment |
rozdział energii |
| kategoria przepięciowa |
IV |
| stopień zanieczyszczenia |
2 |
| rodzaj przyłącza |
złącze śrubowe |
| długość usunięcia izolacji przyłącza pomiarowego |
15 mm |
| moment obrotowy dociągający |
min 2 Nm max 3 Nm |
| zakres zacisków przyłącza pomiarowego |
16 mm² |
| zakres zaciskania |
min 4 mm² max 35 mm² |
| przekrój przyłącza przewodu, jednodrutowy |
2,5 mm²-16 mm² |
| przekrój przyłącza przewodu, z cienkiego drutu |
2,5 mm²- 25 mm² |
| przekrój przyłącza, przewód wielodrutowy |
2,5 mm² -50 mm² |
| wymiary |
Szerokość 71,2 mm |
| waga |
622g |
| temperatura |
Temperatura magazynowania -40°C - 80°C |
| klasyfikacje/certyfikaty |
CE, EAC,OVE |
| producent |
Weidmüller |
| katalogowy |
1352230000 |
| kod EAN | 4050118158038 |
Marka
Symbol
1352230000
Kod producenta
4050118158038
Stopień ochrony
IP20
Napięcie znamionowe
230V
Waga
622g
EAN
4050118158038
Producent
Weidmüller
Liczba biegunów
4P
4
Rodzaj ochrony przepięciowej
AC
Typ ochrony przeciwprzepięciowej
T1/T2
