Ogranicznik przepięć 1000V DC 3P 40kA T2 C z iskiernikiem gazowym

Ogranicznik przepięć 1000V DC 3P 40kA

T2 C z iskiernikiem gazowym

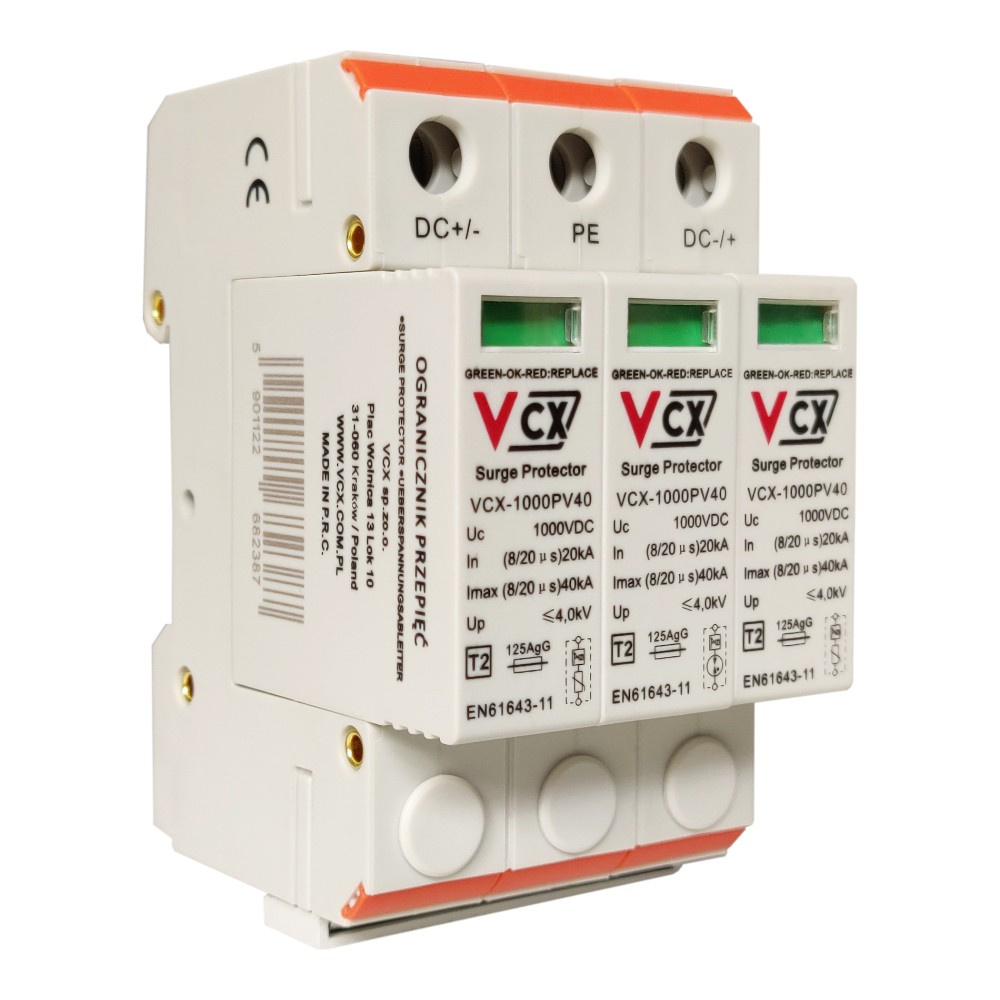

VCX-40PV-C 1000V klasy T2 to zaawansowany technicznie i najwyższej jakości ochronnik przeznaczony do ochrony instalacji PV (fotowoltaicznych)

VCX-40PV-C 1000V klasy T2 – to ochronnik który jest zbudowany z wykorzystaniem specjalnego warystora (MOV) o dużym przepływie oraz iskiernika gazowego (GDT). Dlatego, użycie jednego lub dwóch warystorów może spełnić standardy, dla osiągnięcia wyników, których których inni producenci potrzebują zastosować wiele warystorów. Użycie mniejszej ilości warystorów powoduje zmniejszenie wielkości ochronnika.  Nasz ochronnik ma szerokość 18 mm/1 pole, a całkowita szerokość 3 biegunów wynosi tylko 54 mm.

VCX-40PV-C 1000V klasy T wyposażony jest w warystory (MOV) w modułach DC+ i DC– oraz iskiernik gazowy (GDT) w module PE co skutecznie eliminuje problem starzenia się iskiernika pod wpływem tzw. prądu upływu i prądu roboczego.

Reasumując ochronnik VCX-40PV-C 1000V klasy T to:

Specjalny warystor o dużym przepływie;

Iskiernik gazowy (GDT) w module PE;

Opatentowany system wyłączania;

Podstawa w kształcie litery Y.

Wyjątkowo precyzyjna i zaawansowana wewnętrzna struktura.

Dedykowany jest do ochrony instalacji fotowoltaicznych.

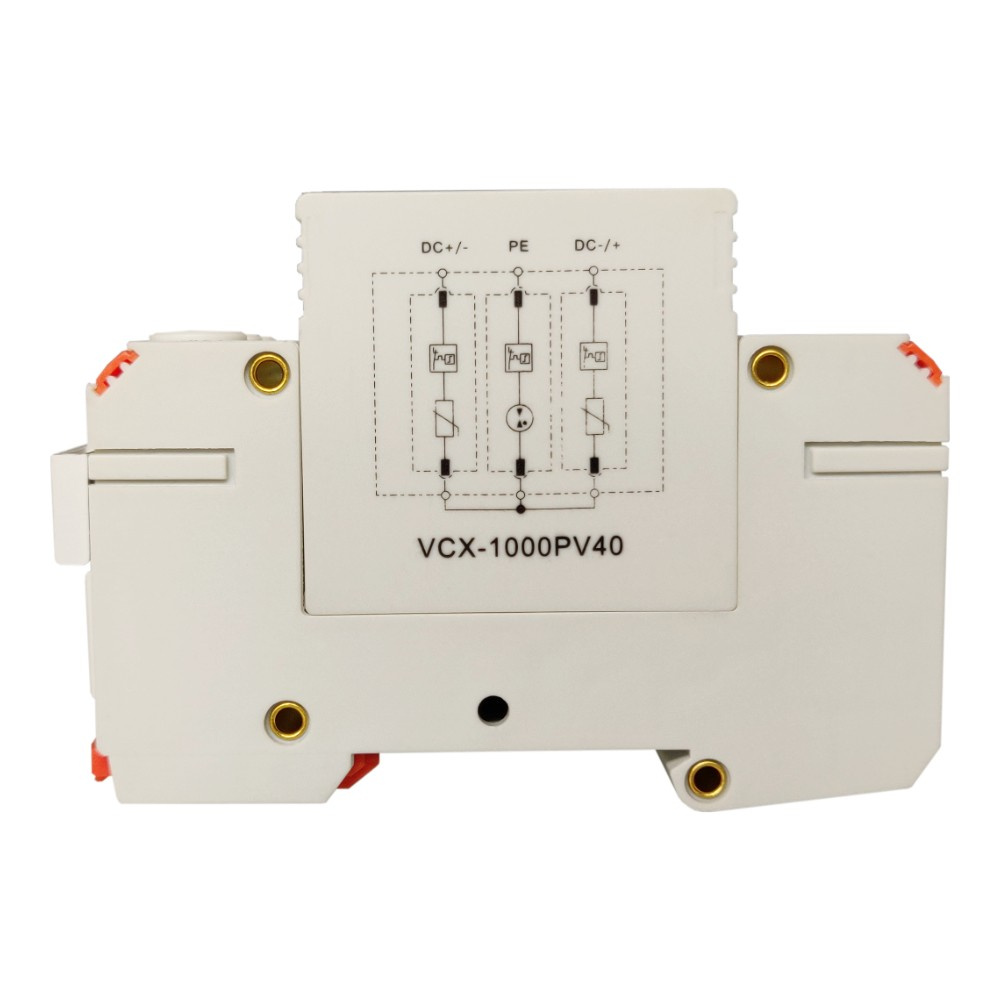

Wykonany w technologii warystorowo-iskiernikowej (MOV+GDT+MOV)VCX-40PV-C 1000V klasy T2 wyposażony jest w warystory (MOV) w modułach DC+ i DC– oraz iskiernik gazowy (GDT) w module PE co skutecznie eliminuje problem starzenia się iskiernika pod wpływem tzw. prądu upływu i prądu roboczego

Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

Dedykowany jest do ochrony instalacji fotowoltaicznych.

Wykonany w technologii warystorowo-iskiernikowej (MOV+GDT+MOV)VCX-40PV-C 1000V klasy T2 wyposażony jest w warystory (MOV) w modułach DC+ i DC– oraz iskiernik gazowy (GDT) w module PE co skutecznie eliminuje problem starzenia się iskiernika pod wpływem tzw. prądu upływu i prądu roboczego.

Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

VCX-40PV-C 1000V klasy T2 posiada zintegrowane zabezpieczenie termiczne - nie wymaga dodatkowego dobezpieczenia termicznego (choć jest ono zawsze zalecane).

Opis techniczny:

Klasa ochrony:  T2

Wykonanie: WATYSTOROWO-ISKIERNIKOWE (MOV+GDT+MOV)

Wymagane zabezpieczenie: 32A

Przyłącza max:  35mm2

Znamionowe napięcie pracy: Un 1000V DC

Prąd próbny: In(8/20)  20 kA

Prąd max:  Imax(8/20) 40 kA

Napięciowy poziom ochrony:  Up <4,0kV

Temperatura składowania: -30/+70°C

Temperatura otoczenia pracy: -30/+50°C

Klasa szczelności: IP 20

Dobór i instalacja ograniczników przepięć dokonywane mogą być wyłącznie przez osoby uprawnione, wykwalifikowane oraz zależą od typu zastosowanej instalacji odgromowej jak i typu sieci.

zastosowanie

służą do ochrony instalacji typu TN,TT przed napięciami indukowanymi, łączeniowymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne

wykonanie

WATYSTOROWO-ISKIERNIKOWE (MOV+GDT+MOV)

wyposażenie

w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony)

wymagane zabezpieczenie

32A

maksymalne napięcie pracy Uc

1000 V DC

klasa ochrony
T2
liczba modułów
3
przyłącze max.
25mm2
Znamionowe napięcie pracy Un
1000V DC
prąd próbny (8/20) In
20 kA
prąd max. (8/20) Imax
40 kA
napięciowy poziom ochrony Up
<4,0kV
klasa szczelności
IP20
temperatura składowania
od -30oC do +70oC
temperatura otoczenia pracy
od -30 do +50oC
montaż na szynie
DIN (TH/TS 35)
deklaracje
CE, IEC61643-11
producent
VCX
numer katalogowy
DC C3P 1000 PV40 GDT
EAN
5901122682387

Dobór i instalacja ograniczników przepięć dokonywane mogą być wyłącznie przez osoby uprawnione, wykwalifikowane oraz zależą od typu zastosowanej instalacji odgromowej jak i typu sieci.

Należy:

- regularnie sprawdzać stan instalacji oraz stan wskaźnika uszkodzenia wkładki

- przeprowadzać testy, co 2 lata lub każdorazowo po uderzeniu pioruna w obiekt chroniony, w razie stwierdzenia zmiany koloru wkładki z zielonego na czerwony ogranicznik bezwzględnie wymienić, ponieważ uszkodzona wkładka nie zapewnia ochrony

- ograniczniki instalowane mogą być wyłącznie przez osoby uprawnione w rozdzielnicach o IP adekwatnym do stopnia pomieszczenia

- zabezpieczyć ograniczniki przed dostępem osób niepowołanych.

Nie wolno:

- narażać ograniczników na działanie czynników szkodliwych, między innymi, temperatury, substancji chemicznych, urazów mechanicznych idt.

- dokonywać ingerencji w obudowę oraz wewnętrzną budowę ogranicznika, a także dokonywać jakichkolwiek zmian konstrukcyjnych ogranicznika.
