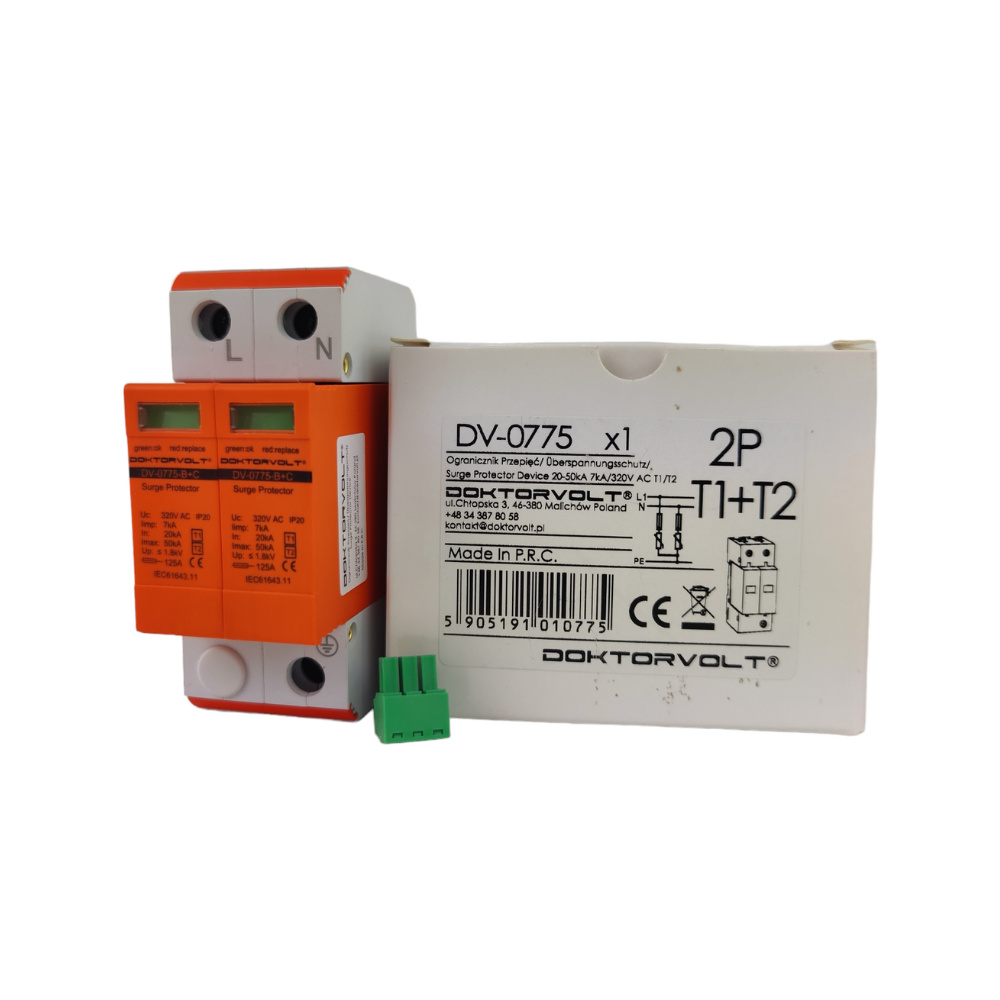

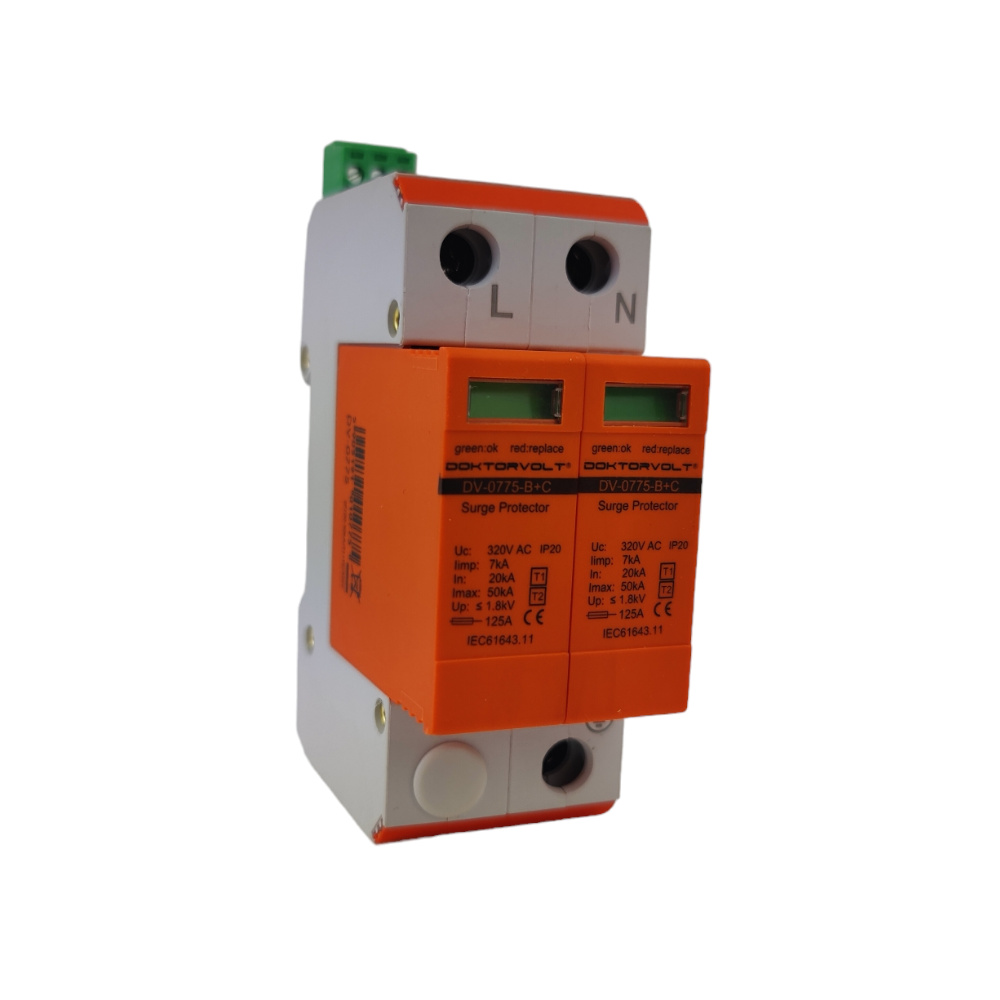

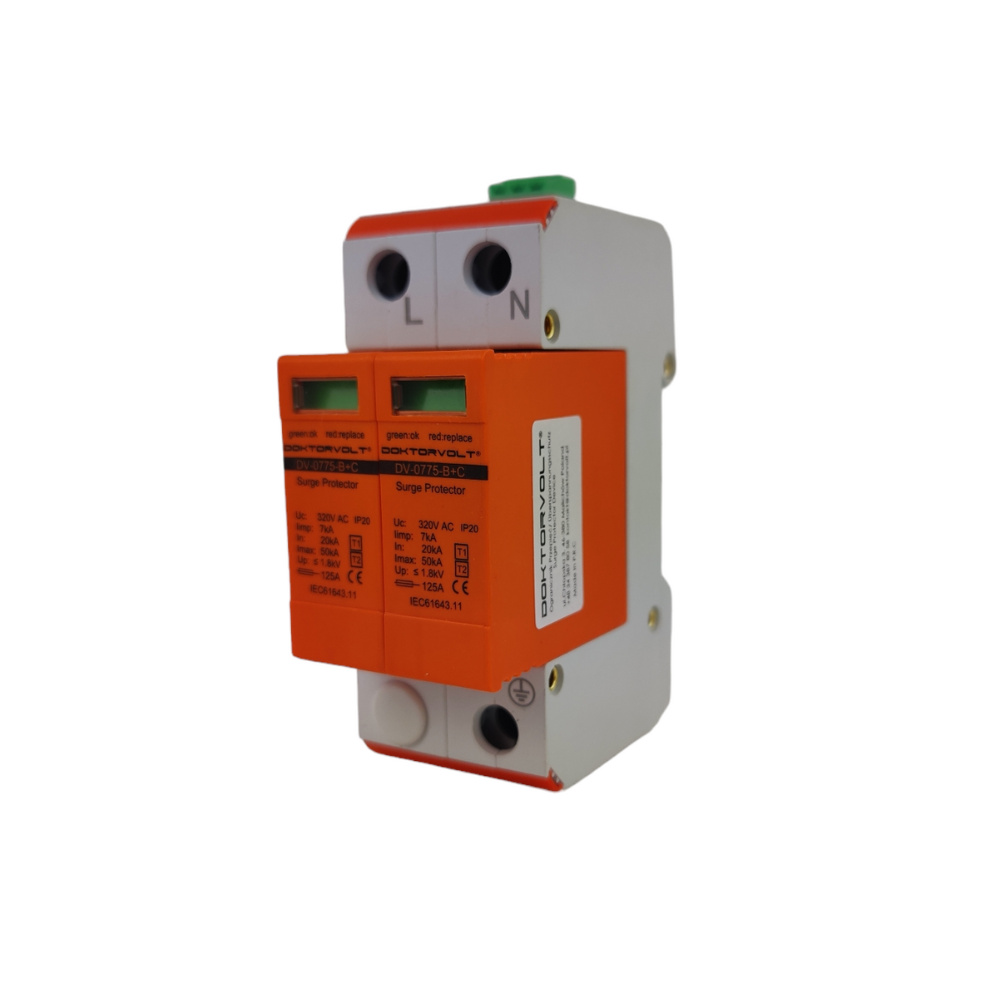

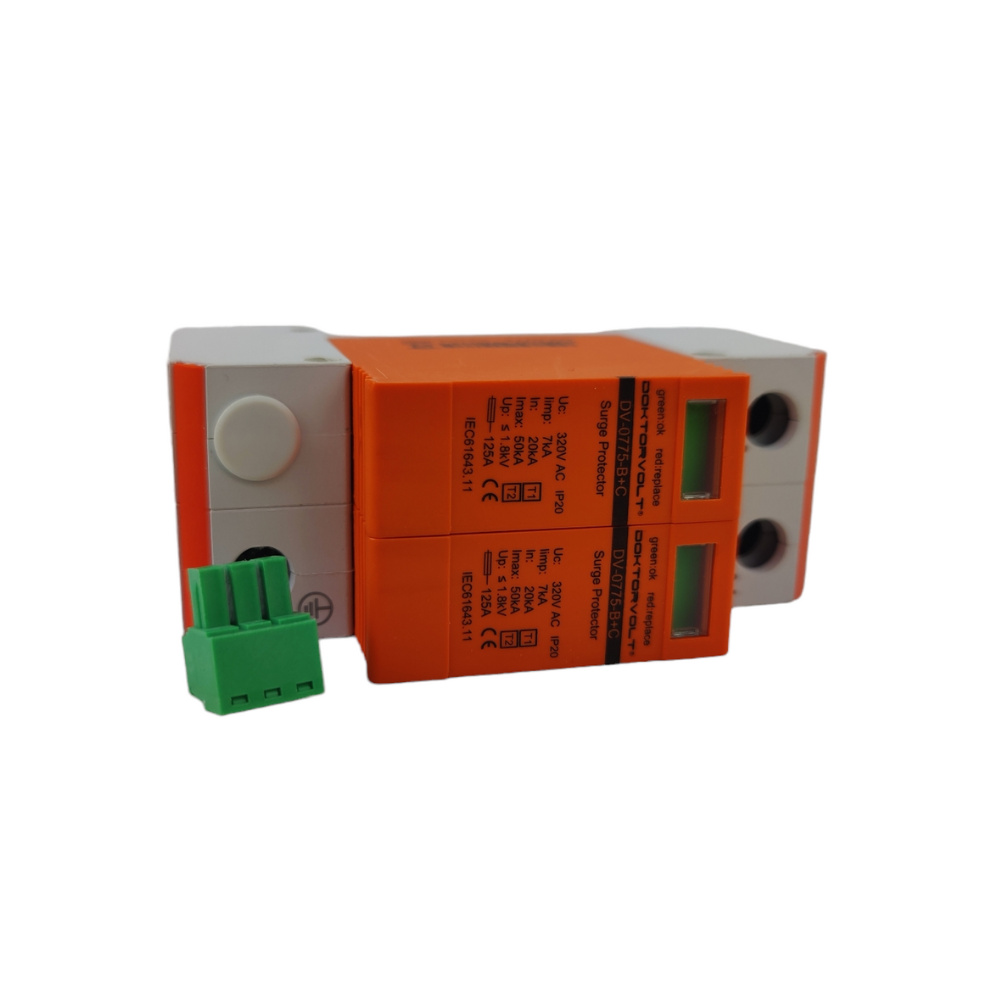

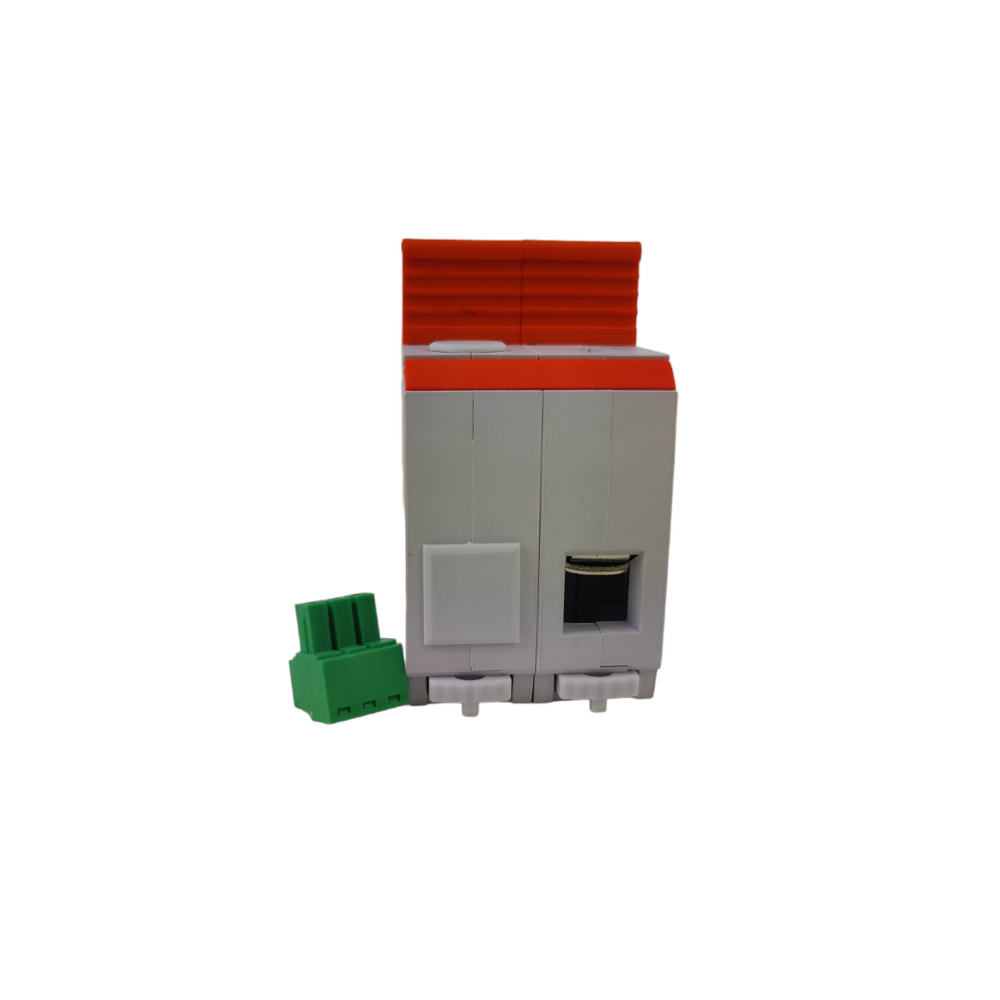

Ogranicznik przepięć ochronnik 320 V AC
2P 20-50 kA klasy T1+T2

Ogranicznik przepięć to urządzenie ochraniające przed przejściowymi przepięciami, ograniczającymi częstotliwość oraz czas trwania prądu następczego. Urządzenia nazywane są też odgromnikami, ochronnikami przepięciowymi czy warrystorami. Ograniczniki przepięć chronią podłączone do sieci urządzenia, są też niezbędnym elementem ochrony instalacji solarnych.

Urządzenie to jest kombinacją dwóch rodzajów ochronników: typu 1 (T1), który radzi sobie z bardzo dużymi przepięciami bezpośrednimi, i typu 2 (T2), który jest przeznaczony do ochrony przed przepięciami pośrednimi lub przełączeniowymi.

Cechy ogranicznika przepięć

• Ochrona urządzeń instalacji elektrycznej przed skutkami przepięć
• Ochrona instalacji fotowoltaicznych i urządzeń podłączonych
• Typ ogranicznika T1+T2
• Montaż na szynie DIN (TH/TS 35)
• Zgodny z normą IEC (EN) 61643-11
• 2-modułowy
• Napięcie znamionowe 320 V AC
• Wymagane zabezpieczenie
• Napięciowy poziom ochrony do 1.8 kV

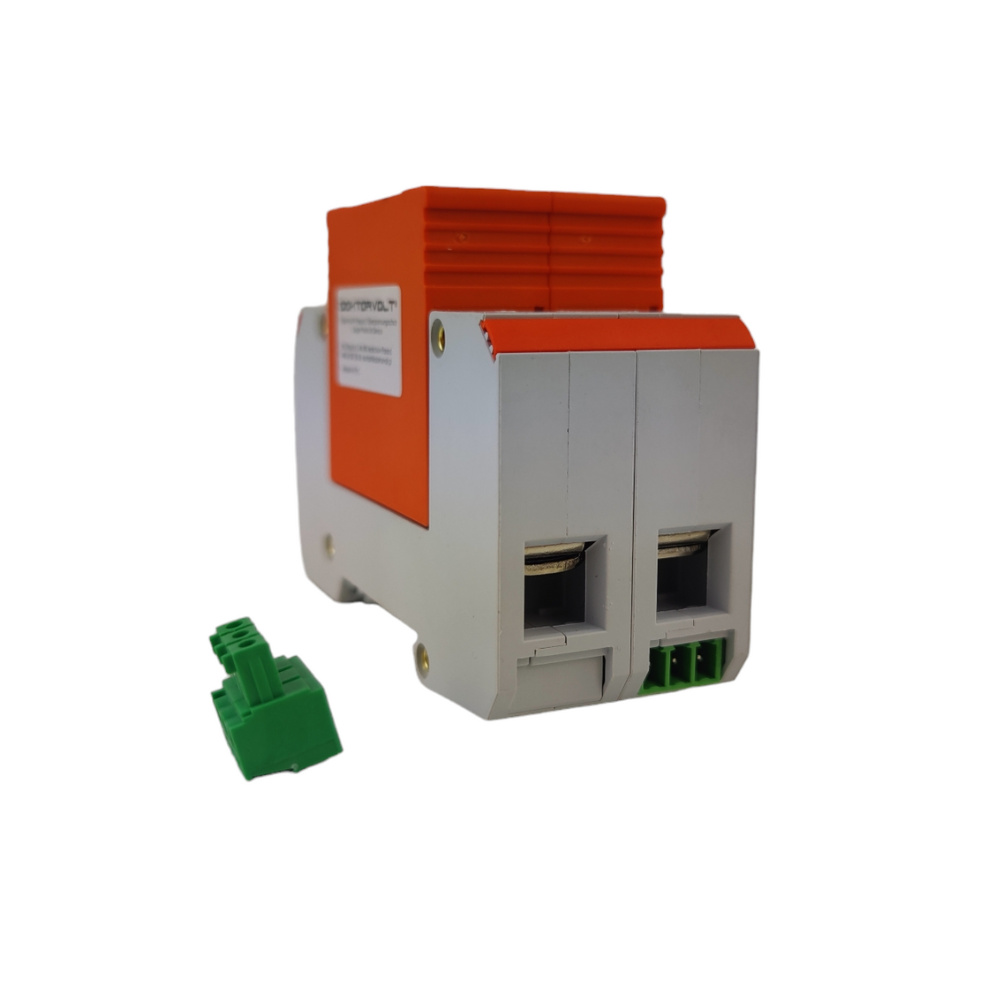

• Wyposażony w dodatkowy styk 1x NO 1x NC


  ❗ Dobór i instalacja ograniczników przepięć dokonywane mogą być wyłącznie przez osoby uprawnione, wykwalifikowane oraz zależą od typu zastosowanej instalacji odgromowej jak i typu sieci. ❗

Dane techniczne

• zastosowanie- do ochrony urządzeń elektrycznych instalacji fotowoltaicznej przez skutkami przepięć ochrony instalacji przed napięciami indukowanymi, łączeniowymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne
• wskaźnik działania- zielony ochrona, czerwony brak ochrony
• klasa ochrony- T1+T2
• liczba modułów- 2
• spełnienie wymogów klasy- T1+T2
• maksymalne napięcie pracy- Uc 320 V AC
• prąd próbny (8/20) In- 20 kA
• prąd max. (8/20) Imax- 50 kA
• napięciowy poziom ochrony Up- ≤ 1.8 kV
• klasa szczelności- IP20
• montaż- na szynie DIN (TH/TS 35)
• deklaracje- CE, IEC61643-11
• marka- Doktorvolt
• numer katalogowy- DV-0775
