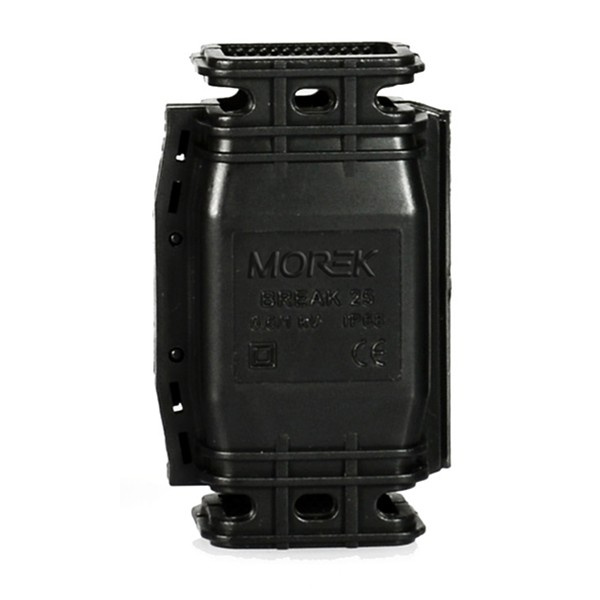

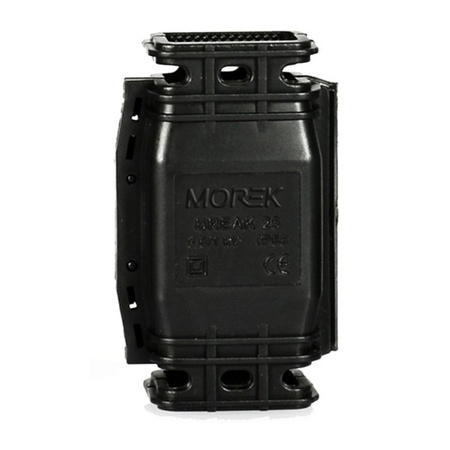

Mufa kablowa żelowa 1x1,5-25 /1x1,5-10/1x1,5-25mm2 IP68 MBG0025A24 Morek 3439
- Mufa żelowa 0,6/1kV IP68 Morek połączenie
- przelotowe 1x1,5-25
- odgałęźne 1x1,5-10 mm2 i 1x1,5-25 mm2
Mufa kablowa żelowa 1x1,5-25 /1x1,5-10/1x1,5-25mm2 IP68 MBG0025A24 Morek
| zastosowanie |
izolacja podziemnych lub podwodnych połączeń lub odgałęzień przewodów/kabli, jednożyłowych |
| maksymalny zakres napięcia |
0,6/1 kV |
| zakres przekroju żyły połączenia przelotowego (liniowego, szeregowego) |
główne: 1x1,5-25mm² |
|
zakres przekroju żyły połączenia odgałęźnego |
główne: 1x1,5-25mm² odgałęźne: 1x1,5-10mm² |
|
wymiary |
B-42mm C-24mm |
| stopień ochrony |
IP68 |
| zakres temperatury pracy |
od-20 do +90°C |
| materiał korpusu mufy |
polipropylenowy |
| budowa mufy |
korpus - 2 częściowy użebrowany służący jako pojemnik żelu izolującego ścianki - zapobiegają wypłynięciu żelu oraz dostaniu się wody użebrowanie - zapobiega przemieszczeniu przewodów 2 otwory - do zamocowania opaski kablowej służącej do ograniczenia przemieszczania się przewodów oraz seperatora składającego się z dwóch płytek z zatrzaskiem blokującym |
| zawartość zestawu |
-mufa żelowa -komplet opasek kablowych -seperator przewodów |
| możliwość otwarcia i ponownego użycia |
tak |
| wysoka wytrzymałość mechaniczna |
tak |
| wodoszczelność | tak |
| wysoki poziom izolacji elektrycznej |
tak |
| wysoka odporność na działanie chemikaliów oraz promieni UV |
tak |
| akcesoria (brak w zestawie) |
modułowe złączki śrubowe do połączeń |
| zgodność z normami |
EN 50393 (0,6 / 1 kV) EN 60529 RoHS 2011/65/EC 20-37/2-1, 20-37,7 EN 60695-2-11 |
| kod produktu |
MBG0025A24 |
| typ |
Break 25 |
| producent |
Morek |
| EAN |
4744397013439 |
A-70mm| typ połączenia |
 |
 |
|
 |
||||||||||||
|
główny |
odgałęźny |
główny |
odgałęźny |
główny mm2 |
odgałęźny |
główny mm2 |
odgałęźny |
|||||||||
| min |
max |
min | max | min | max | min | max | min | max | min | max | min | max | min | max | |
| przelotowe | 1.5 |
25 |
- | - | - | - | - | - | - | - | - | - | - | - | - | - |
|
odgałęźne |
1.5 |
25 |
1.5 | 10 | - | - | - | - | - | - | - | - | - | - | - | - |
