Zestaw fotowoltaiczny 10kW Doktorvolt DV-5316-FOT
- Zestaw fotowoltaiczny 10kW: panele solarne falownik złączki solarne przewody solarne rozdzielnica fotowoltaiczna

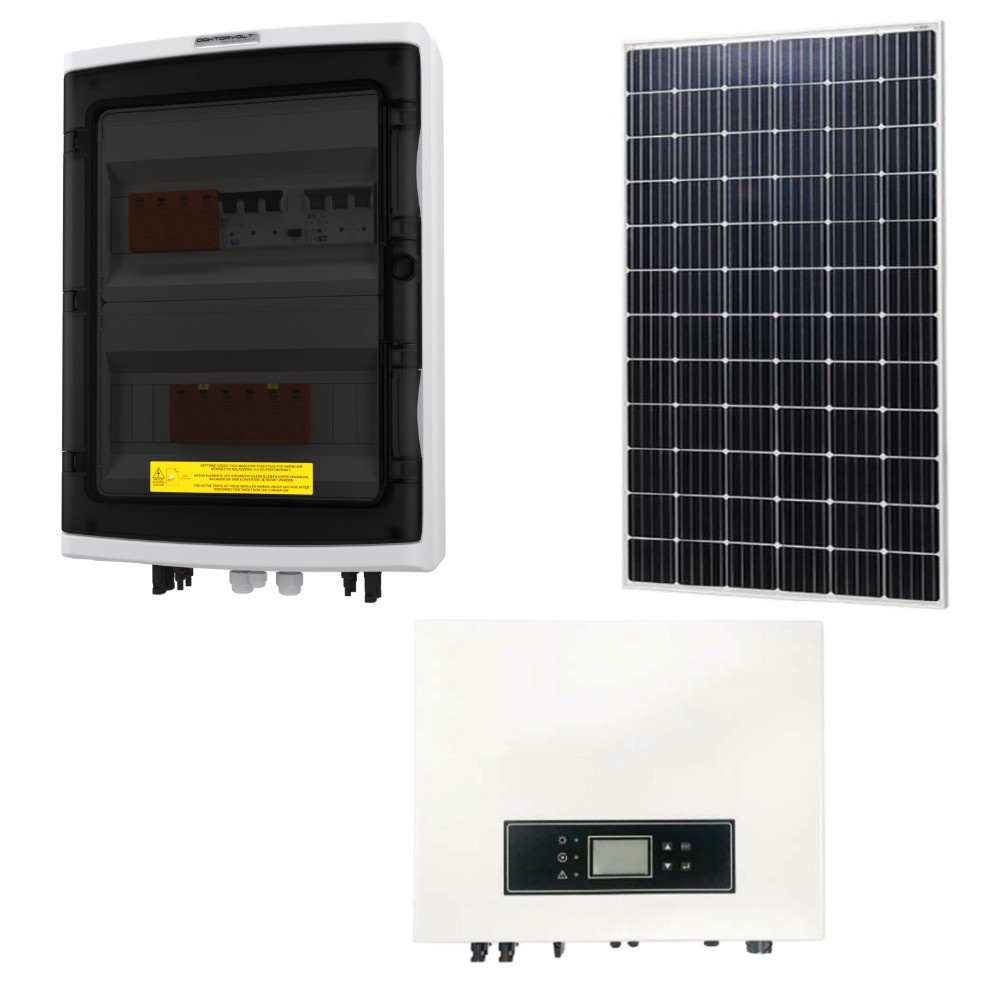

Zestaw fotowoltaiczny 10kW: 26x panele solarne 380W, falownik, złączki solarne, 20m przewody solarne, rozdzielnica fotowoltaiczna AC/DC
Zestaw fotowoltaiczny przeznaczony jest do produkcji energii elektrycznej z promieni słonecznych. W jego skład wchodzi 26 paneli solarnych 380W FU 380 M Silk Pro, rozdzielnica fotowoltaiczna AC DC 1000V 2 Stringowa B16 25A 300mA, 20m przewodów solarnych (czerwony i niebieski), inwerter i złącza solarne Lapp Kabel.
Instalacja fotowoltaiczna 10 kW to rozwiązanie dedykowane dla większych gospodarstw lub zasilania urządzeń ogrzewających dom, których zapotrzebowanie w skali całego roku wynosi do 10 000 kWh. W ten sposób można całkowicie zrezygnować z posługiwania się dodatkowymi źródłami zasilania. Oznacza to znaczne obniżenie rachunków, niezależność oraz bezpieczeństwo na wypadek problemów ze strony dostawcy energii elektrycznej.
Do ceny zestawu dolicza się dodatkowy koszt transportu 300zł.

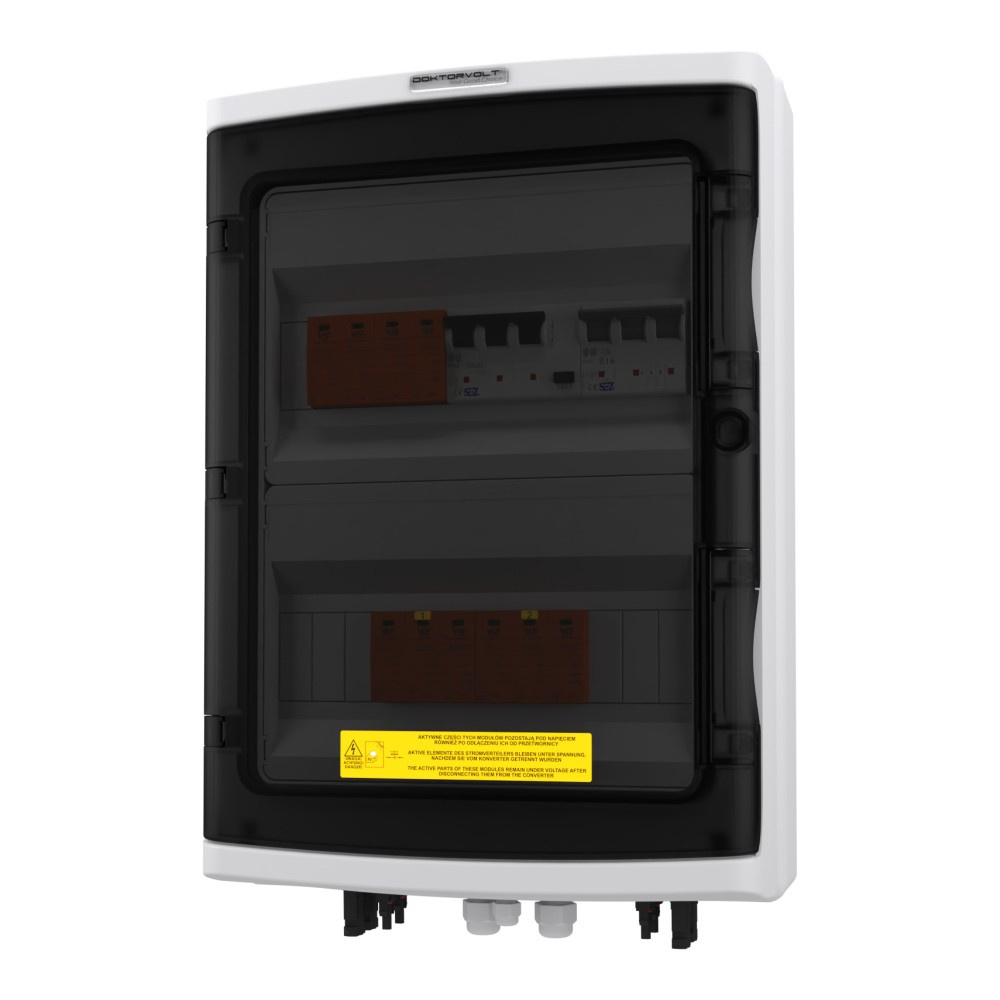

| Rozdzielnica AC/DC | |
| ilość modułów |
24 |
| ilość rzędów |
2 |
| montaż | natynkowy |
| stopień ochrony rozdzielnicy | IP65 |
| napięcie znamionowe obudowy | 1000V |
| wymiary obudowy | 420 x 290 x 130 mm |
| wymiary obudowy z dławnicami PG i złączami | 455 x 290 x 130 mm |
| dławnice kablowe PG i złącza solarne |
|
| ochrona przed dotykiem pośrednim | wyłącznik różnicowoprądowy SEZ 25A 300mA 4P Typ A RCCB |
| wyłącznik nadprądowy | SEZ Typ S B16A 3P 10kA |
| Ochrona przewodów AC |
- ogranicznik przepięć VCX CT-B+C-4P T1 T2 4P 320V AC |
| Ochrona przewodów DC |
- ogranicznik przepięć 2x VCX-C-DC20T2-3-DC1000 T2 1000V |
| napięcie pracy |
1000V DC |
| napięcie impulsowe |
8kV |
| stopień ochrony |
IP 67 |
| producent |
Doktorvolt |
|

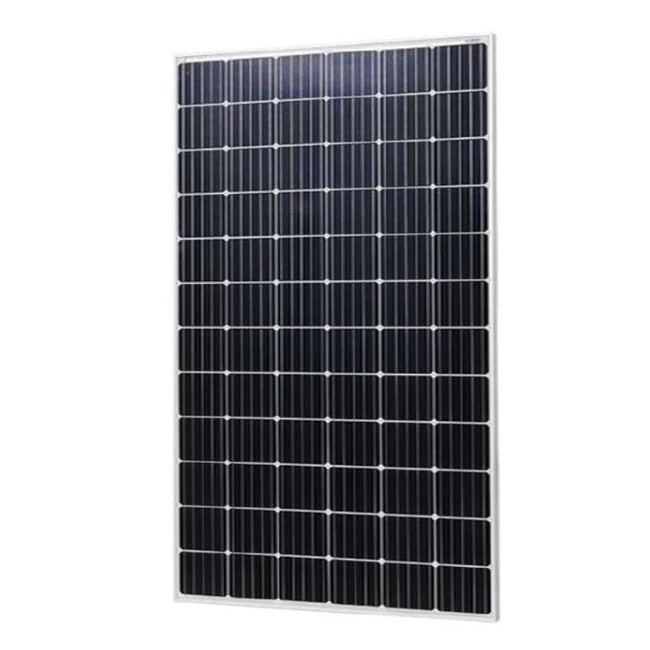

Panel solarny FU 380 M |
|
| zastosowanie |
moduł fotowoltaiczny |
| Moc nominalna Pmax |
380 Wp |
| Max.napięcie |
41.60 V |
| Max.zasilenie Imp |
10.97 A |
| Napięcie w obwodzie otwartym Voc |
41.60 V |
| Napięcie zwarcia Isc |
11.47 A |
| Wydajność modułu |
20.86% |
| Temperatura robocza |
-40 do +85°C |
| Max. napięcie DC |
1000V |
| Typ komórek |
mono-krystaliczne 166 x 83 mm |
| Wymiary | 1755 x 1038 x 35mm |
| Ilość komórek | 120 |
|

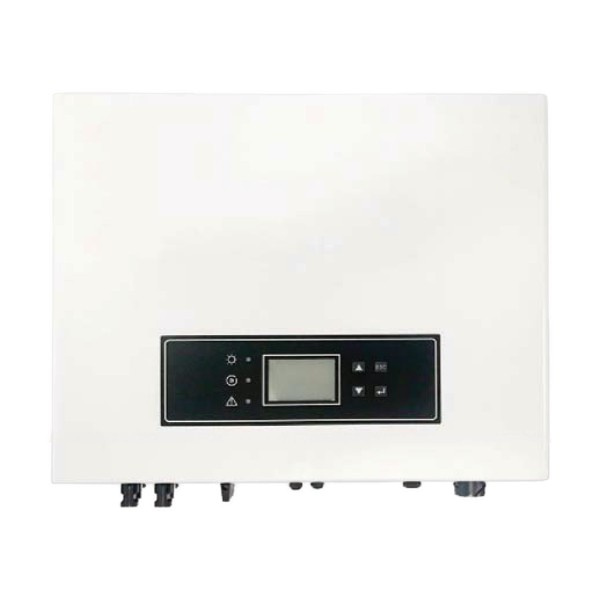

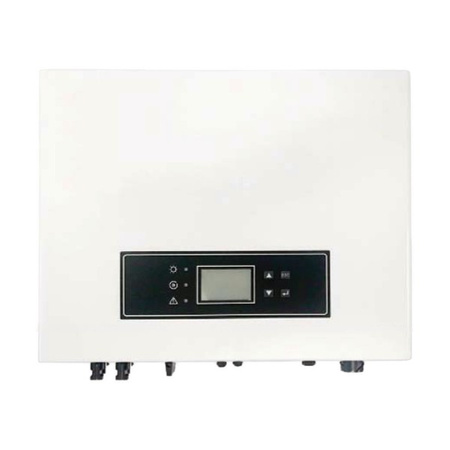

Falownik |
|
| max. moc DC | 12kW |
| max. napięcie DC | 1000V DC |
| napięcie znamionowe DC | 600V |
| prąd znamionowy DC | 22A |
| max. moc AC | 10kW |
| napięcie znamionowe AC | 220V-240V AC |
| prąd znamionowy AC | 15.9A |
| wskaźnik mocy (cosθ) | 0.8 |
| wymiary | 410x525x190mm |
| Okablowanie | |
| producent okablowania | Bitner |
| zastosowane okablowanie |
20m Przewód solarny 1x6mm2 0,6/1kV BiT 1000 (czarny) 20m Przewód solarny 1x6mm2 0,6/1kV BiT 1000 (czerwony) |

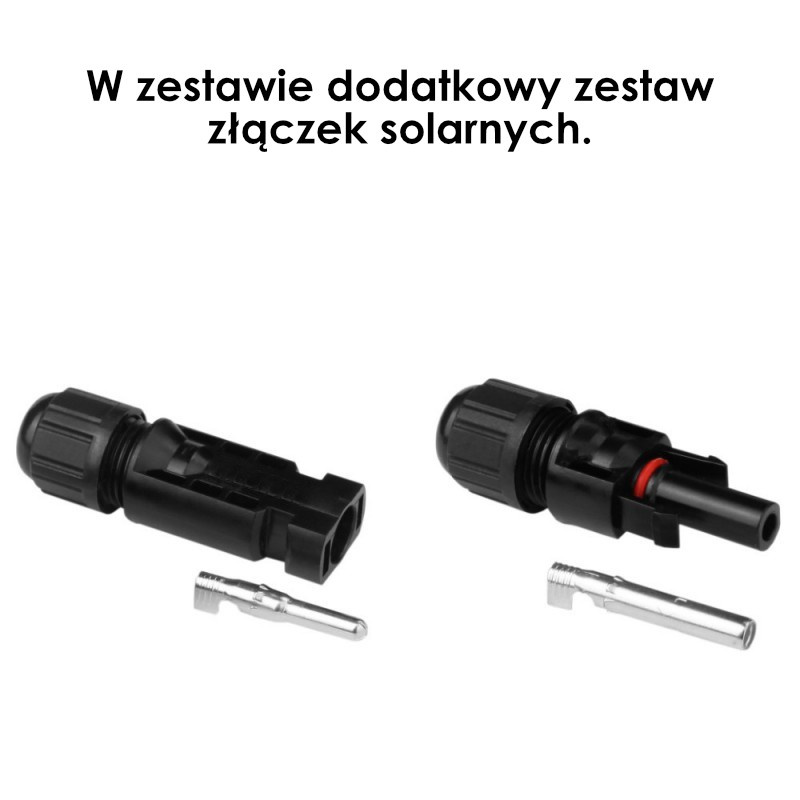

| Przyłącza solarne | |
| napięcie pracy |
1000 V AC/DC |
| napięcie impulsowe |
8 kV |
| stopień ochrony |
IP 67 |
