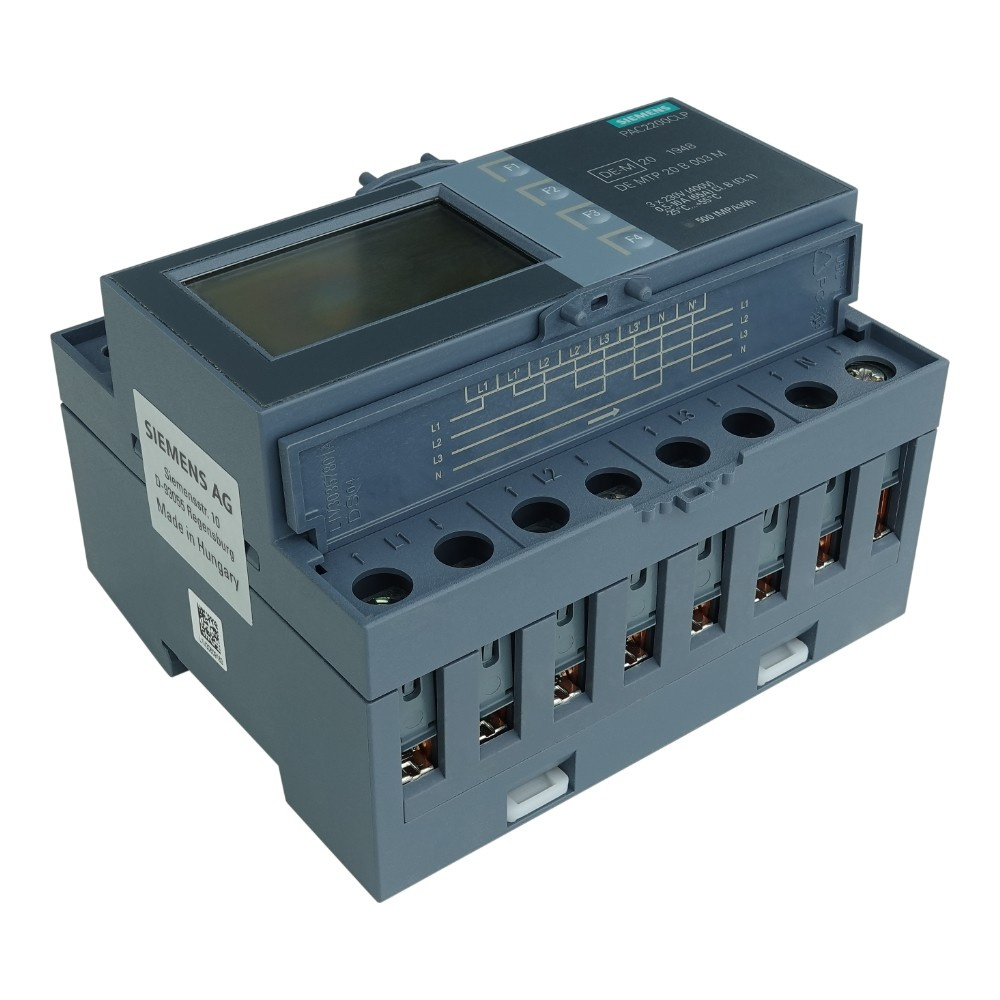

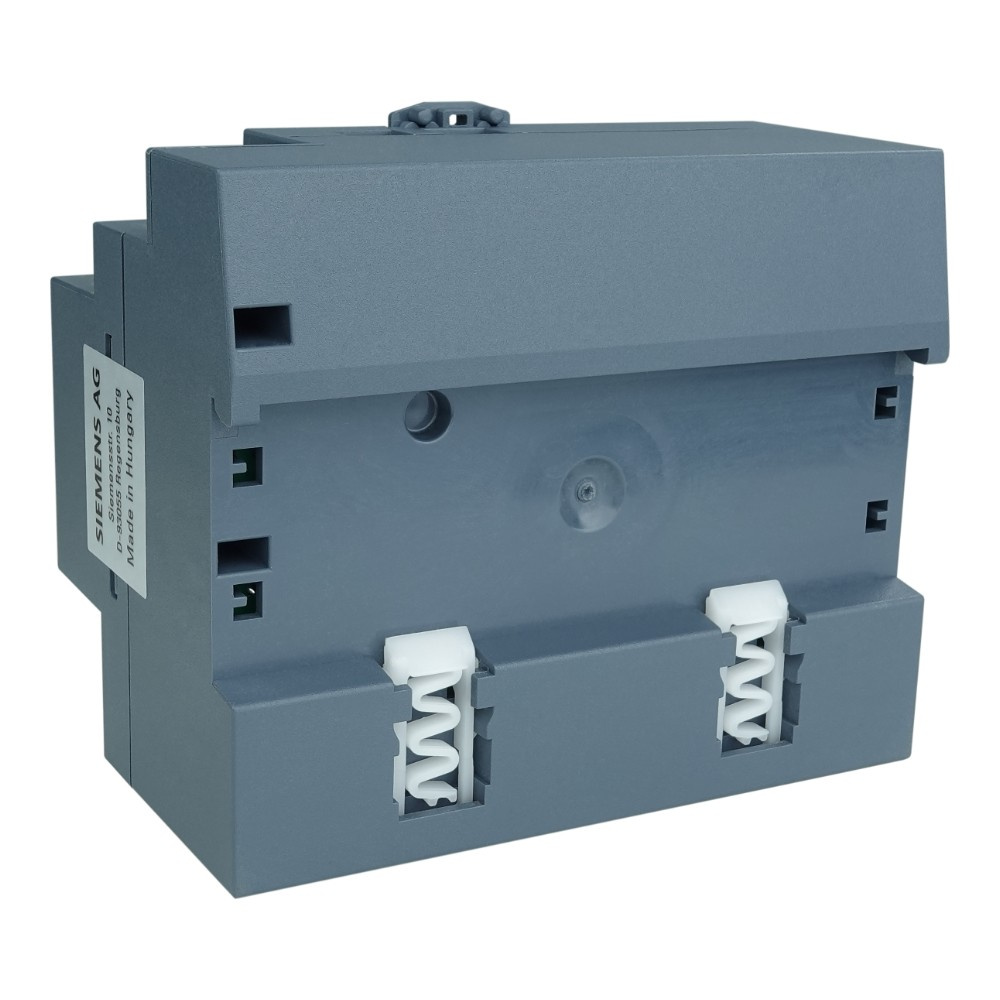

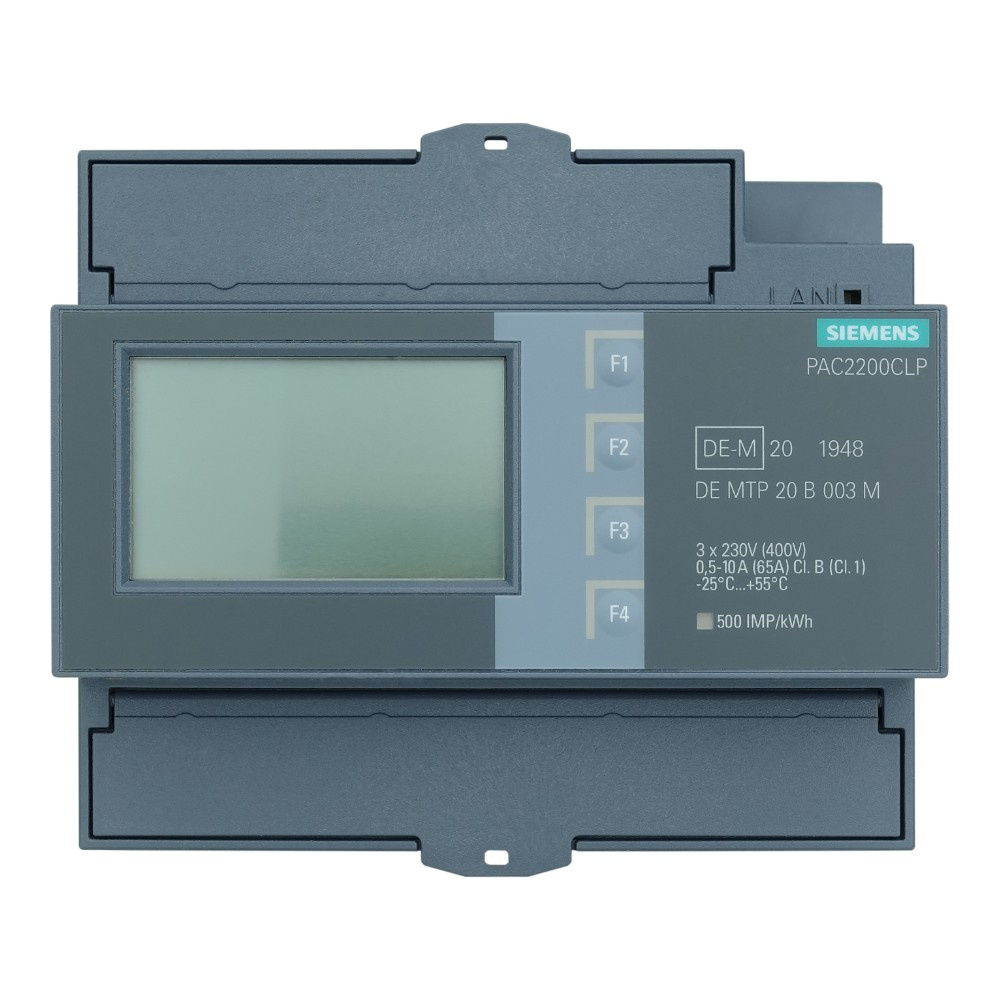

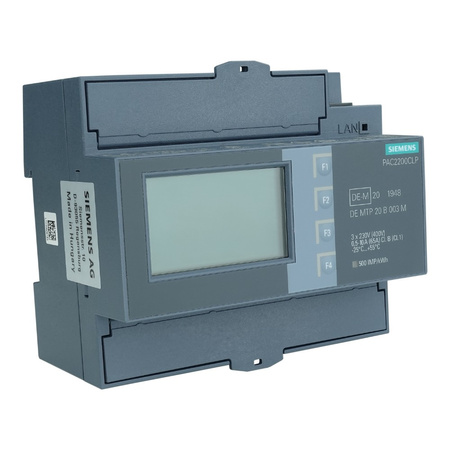

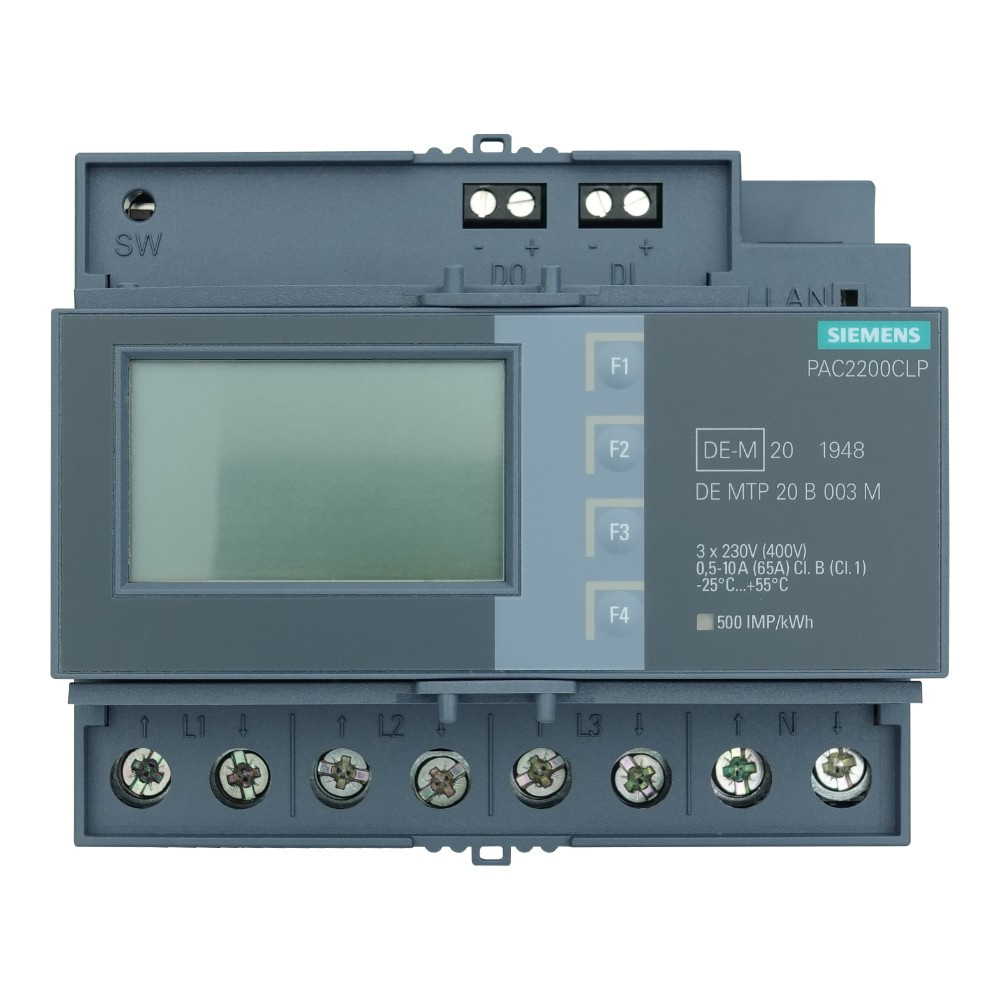

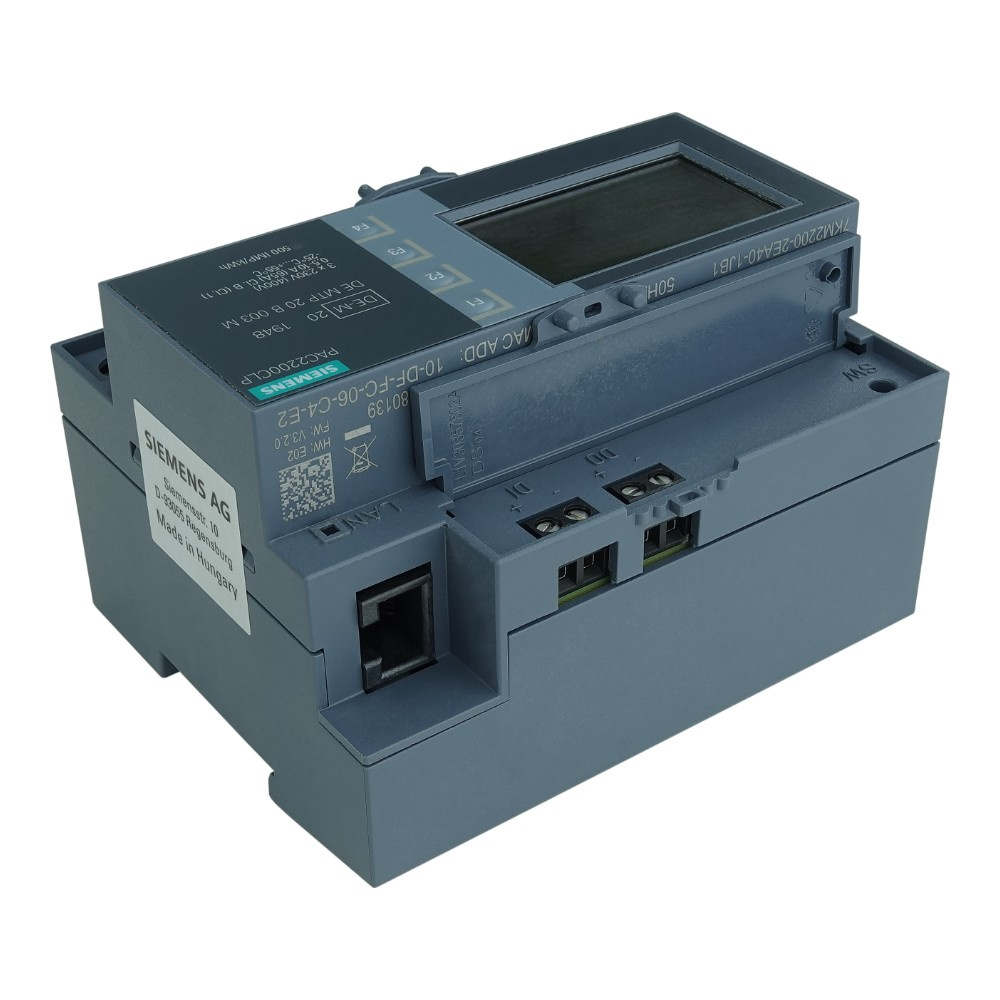

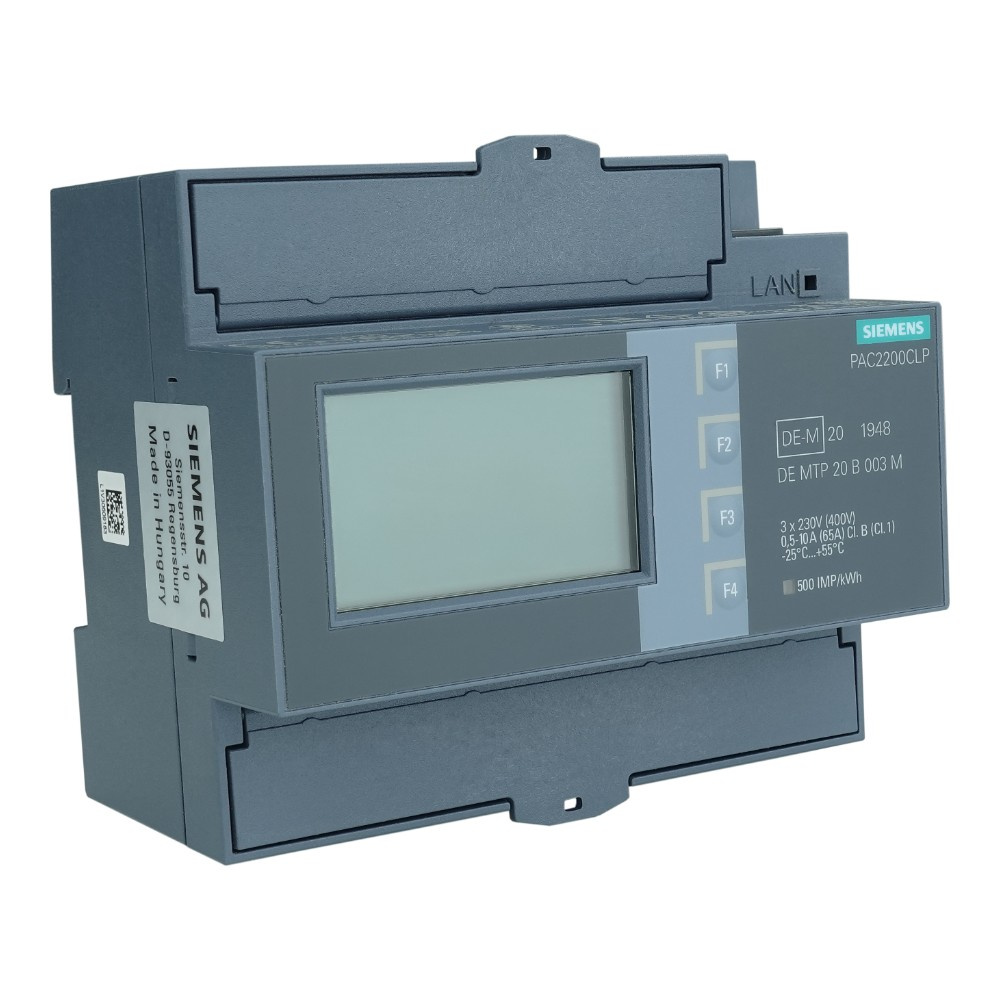

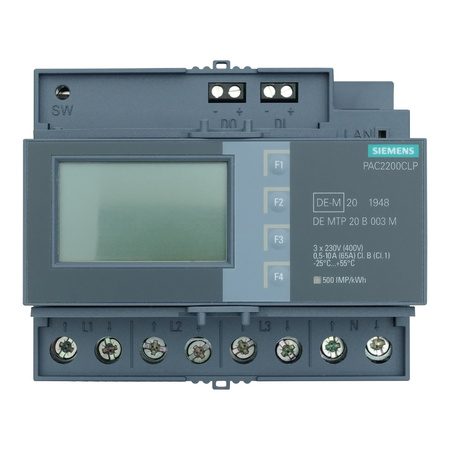

Licznik energii SENTRON PAC2200CLP Miernik energii Siemens 7KM2200-2EA40-1JB1
- Licznik kosztów energii marki SIEMENS Miernik wielofunkcyjny SENTRON PAC2200CLP bezpośrednio do szyny DIN z wyświetlaczem LCD
Licznik energii SIEMENS
Miernik wielofunkcyjny SENTRON PAC2200CLP z wyświetlaczem LCD
⭐⭐⭐⭐⭐
✔️ Mierniki stosowane są głównie w rozdzielnicach do pomiaru ilości energii, rozpływu mocy czy podstawowych parametrów jakościowych jak napięcie, częstotliwość i prąd. Zastosowana w miernikach komunikacja sprzyja integracji z wieloma systemami automatyki. Dzięki temu urządzenia te są nie tylko podstawowym narzędziem pomiarowym, stają się także niezastąpionym partnerem w biznesie, którego głównym celem jest optymalizacja kosztów zużycia energii, a w rezultacie ochrona środowiska naturalnego.
Funkcje licznika energii SENTRON PAC2200CLP marki Siemens:
✔️ Certyfikat MID
✔️ Trójfazowy
✔️ pomiar bezpośredni (bezpośrednie podłączenie do sieci o znamionowym napięciu sieci 400 V / 230 V (UL-L / UL-N)
✔️ Zapis energii czynnej, biernej i pozornej w licznikach energii.
✔️Obliczanie i zapis ostatniego 15-minutowego okresu uśredniania poboru mocy czynnej i biernej (import i eksport) umożliwia prostą generację profilu obciążenia.
✔️ Stempel czasowy obecnego okresu uśredniania zgodny z ISO8601 (czas lokalny i UTC)
✔️ Pomiar profilu obciążenia zgodny z regulacjami normy PTB-A 50.7
✔️ Wbudowana pamięć: zapisywana historia 15-minutowych okresów uśredniania poboru mocy 2 ostatnich lat na potrzeby rozliczeń
✔️ Pamięć dziennego, miesięcznego i rocznego zużycia energii (import i eksport) – do 10 lat
✔️ Dziennik z pamięcią na 8000 zdarzeń, zgodnie z normą PTB-A50.7
✔️ Komunikacja Modbus TCP/IP (Ethernet)
✔️ Wbudowany webserver pozwala na podgląd profilu obciążenia i zużycia energii, z możliwością eksportu w formie pliku .csv.
✔️Wbudowany zegar urządzenia z opcją synchronizacji SNTP.
| Wersja: | |
| nazwa markowa |
SENTRON |
| wykonanie |
podstawowe |
| typ |
przyrząd pomiarowy |
| rodzaj detekcji wartości pomiarowej |
bez przerw |
| Ogólne dane techniczne: |
|
| wielkość miernika parametrów sieci |
6 JP |
|
tryb rejestracji wartości pomiarowej : |
-automatyczna detekcja częstotliwości sieci TAK -ustawione na 50 Hz NIGDY -ustawione na 60 Hz NIGDY |
| możliwa do zmierzenia częstotliwość / wartość początkowa | 45 Hz |
| możliwa do zmierzenia częstotliwość / wartość końcowa 65 Hz | 65 Hz |
| metoda pomiaru / dla pomiaru napięcia | TRMS |
| napięcie zasilania |
230V/400V |
| klasa ochrony |
Od przodu: IP40 Od tyłu: IP20 stopień ochrony środków roboczych po zainstalowaniu: II |
| możliwy do zmierzenia prąd |
przy AC/wartość początkowa: 0,5A przy AC/wartość końcowa: 65A |
| regulowana rama czasowa/ minimalna |
10 ms |
| funkcje produktu |
-pomiar mocy biernej -pomiar napięcia -pomiar prądu -pomiar mocy czynnej |
| wykonanie przyłącza elektrycznego na wejściach pomiarowych napięcia | przyłącze śrubowe |
| Wyświetlacz i działanie: | |
| wykonanie wyświetlacza |
LCD |
| liczba przycisków |
4 |
| kolor tła |
biały |
| jasność podświetlenia wyświetlacza jest regulowana | Tak |
| podświetlanie wyświetlacza jest automatycznie ściemniane (po zadanym czasie) | Tak |
| regulowany kontrast wyświetlacza | Tak |
| Komunikacja: | |
| liczba interfejsów/ zgodnie ze standardami Fast Ethernet |
1 |
| protokół / na złączu Ethernet / obsługiwany | MODBUS TCP |
| szybkość transmisji | 1 / przy Ethernet 10 Mbit/s 2 / przy Ethernet 100 Mbit/s |
| Fault limitów: | |
| warunki odniesienia / dla dokładności pomiarów | na podstawie IEC61557-12, IEC62053-22 i IEC62053-23 |
| wzór na całkowitą względną niepewność pomiaru | przy wartości pomiarowej prądu +/- 0,5 % |
| Wejścia/Wyjścia: | |
| napięcie wejściowe / na wejściu cyfrowym / przy DC /maksymalny | 30V |
| prąd wejściowy / na wejściu cyfrowym | -wartość początkowa dla rozpoznania sygnału <1> 2,5 mA -wartość końcowa dla wykrywania sygnału <0> 0,5 mA |
| napięcie robocze / jako napięcie wyjściowe / przy DC / maksymalny dopuszczalny |
30V |
| liczba wejść cyfrowych | 1 |
| zasada działania wejścia cyfrowego / zewnętrzne napięcie zasilające |
Tak |
| wykonanie wyjść cyfrowych | Funkcja wyjścia przełączającego lub impulsowego |
| liczba wyjść cyfrowych | 1 |
| prąd wyjściowy |
-na wyjściu cyfrowym / przy sygnale <0> / maksymalny 0,2 mA
|
| częstotliwość załączania / na wyjściu cyfrowym/maksymalny |
17 Hz |
| czas trwania impulsu |
-wartość początkowa 30 ms -wartość końcowa 500 ms |
| właściwość wyjścia / odporne na zwarcie | Tak |
| rezystancja wewnętrzna / na wyjściach cyfrowych | 30 Ω |
| norma / dla urządzenia impulsowego | Zgodnie z IEC62053-31 |
| Wejścia pomiarowe: | |
| możliwe do zmierzenia napięcie zasilania |
- między (PE)N i L / przy AC / maksymalna wartość nominalna 230 V - między (PE)N i L / przy AC minimalny 46 V - między (PE)N i L / przy AC / maksymalny 276 V - między przewodami fazowymi / przy AC /maksymalna wartość nominalna 400 V - między przewodami fazowymi / przy AC / minimalny 34,6 V - między przewodami fazowymi / przy AC /maksymalny |
| rozszerzenie zakresu pomiarowego napięć / z zewnętrznym przekładnikiem napięcia | Nie |
| rezystancja przewodu fazowego i przewodu neutralnego / przy pomiarze napięcia | 1 MΩ |
| rozszerzenie zakresu pomiarowego prądów / z zewnętrznym przekładnikiem prądowym | Nie |
| metoda pomiaru / dla pomiaru prądu | TRMS |
| Konstrukcja mechaniczna: | |
| wysokość | 97 mm |
| wysokość / wyświetlacza | 27 mm |
| szerokość | 108 mm |
| szerokość / wyświetlacza | 45 mm |
| głębokość 71 mm | 71 mm |
| głębokość montażowa | 64 mm |
| rodzaj montażu / montaż panelowy | Nigdy |
| pozycja montażowa | Dowolny |
| masa netto | 450 g |
| Warunki środowiskowe: | |
| wysokość montażu / przy wysokości nad poziomem morza / maksymalny | 2 000 m |
| temperatura otoczenia / podczas pracy | - minimalny -25 °C - maksymalny 55 °C |
| temperatura otoczenia / podczas magazynowania | -minimalny -25 °C - maksymalny 70 °C |
| względna wilgotność powietrza / przy 25°C / bez kondensacji / podczas pracy | maksymalny 75 % |
| Ogólne informacje | |
| certyfikaty | EAC, CE, CSA, |
| producent | Siemens |
| oznaczenie producenta | 7KM2200-2EA40-1JB1 |
| kod EAN | 4001869576824 |
Dokładne wymiary:
