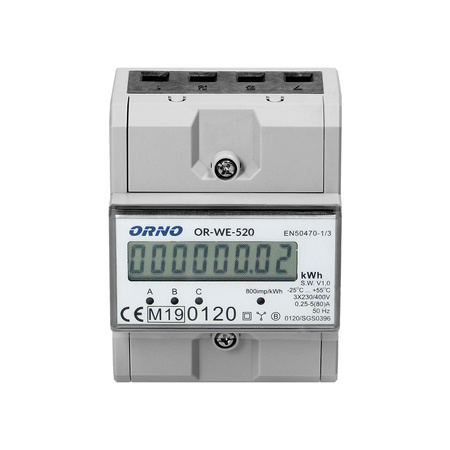

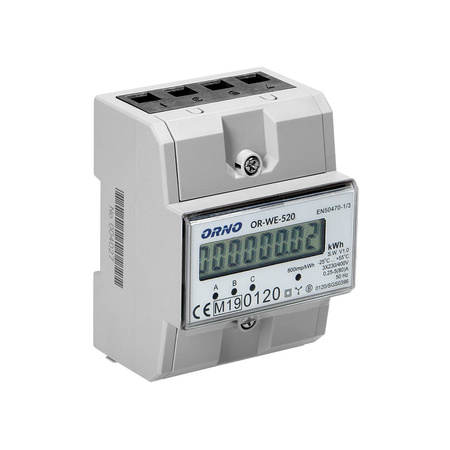

3-fazowy licznik energii elektrycznej. 80A. MID. 3 moduły. DIN TH-35mm OR-WE-520
3-fazowy licznik energii elektrycznej, 80A, MID, 3 moduły, DIN TH-35mm
"Urządzenie do dokonywania wskazań w jednostkach metrycznych (kWh), służy do bezpośredniego pomiaru mocy czynnej w układzie trójfazowym. Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD (6+2). Zasilanie: 230V~, 50Hz, prąd bazowy: 5A, max. prąd: 80A, min. prąd: 0,25A, częstotliwość impulsów: 800 imp/kWh, klasa dokładności B, obudowa o szerokości trzech modułów, montaż na szynie DIN TH-35 mm, wyjście impulsowe: zasilanie 12~27V, prąd ≤27mA, impuls = 80ms. Pomiar energii jest wykonywany zgodnie z normami EN50470-1:2006, EN50470-3:2006 Dyrektywy MID 2014/32/EU."
| Typ | trójfazowy |
| Porty | brak |
| Protokół komunikacyjny | brak |
| Napięcie zasilania | 3 x 230V/400V~, 50/60Hz |
| Prąd bazowy (lb) | 5A |
| Prąd maksymalny (lmax) | 80A |
| Prąd minimalny (lmin) | 0,25A |
| Częstotliwość impulsów | 800 imp/kWh |
| Klasa dokładności pomiaru | B |
| Zgodność z MID (2014/32/EU) | tak |
| Wyświetlacz | 6+2 |
| Wyjście impulsowe | tak |
| Wielotaryfowość | nie |
| Ilość modułów | 4.5 |
| Stopień ochrony IP | IP51 |
| Wymiary (szer./wys./gł. [mm]) | 76 / 116,5 / 65 |
