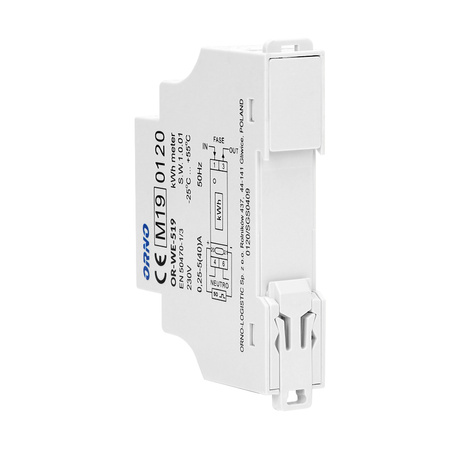

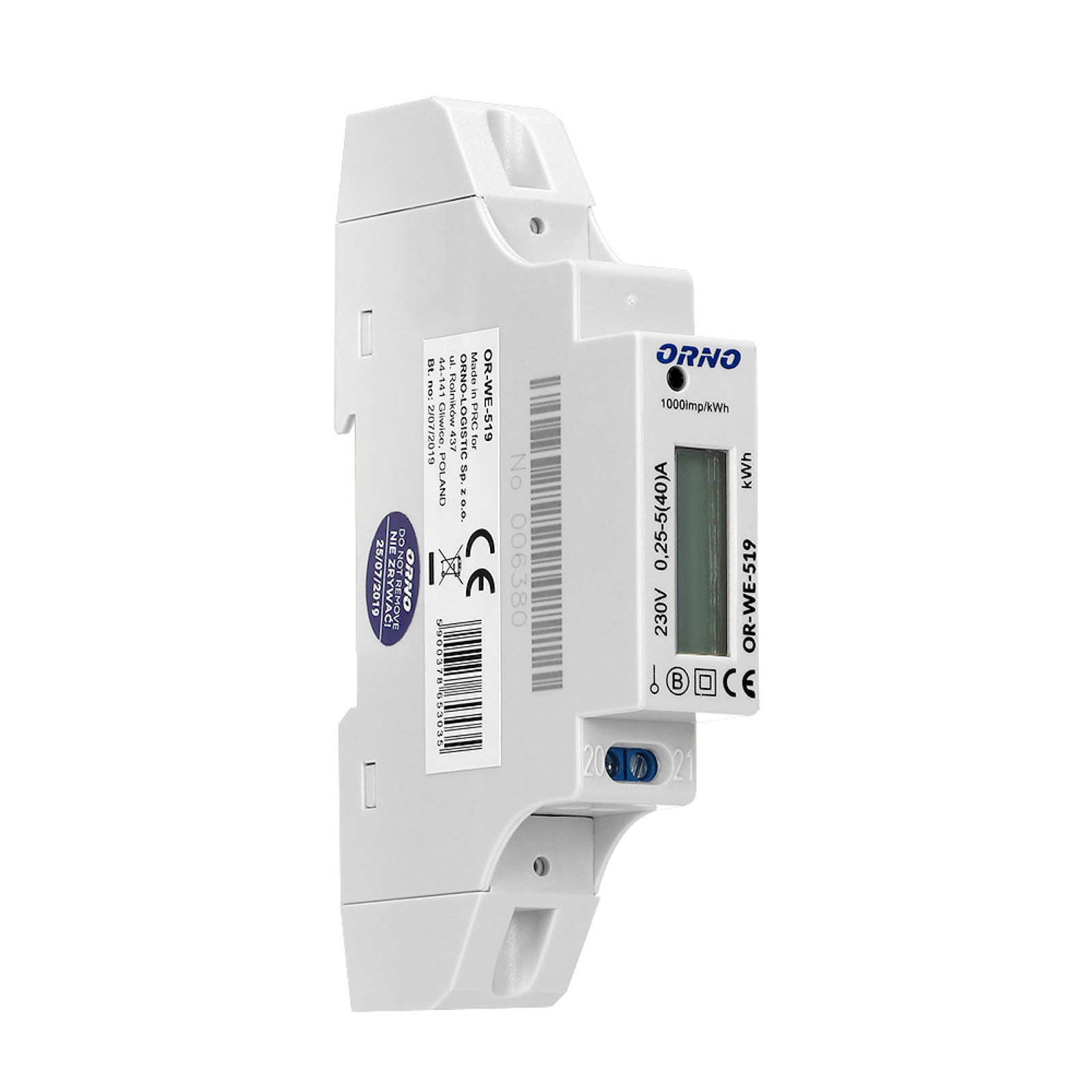

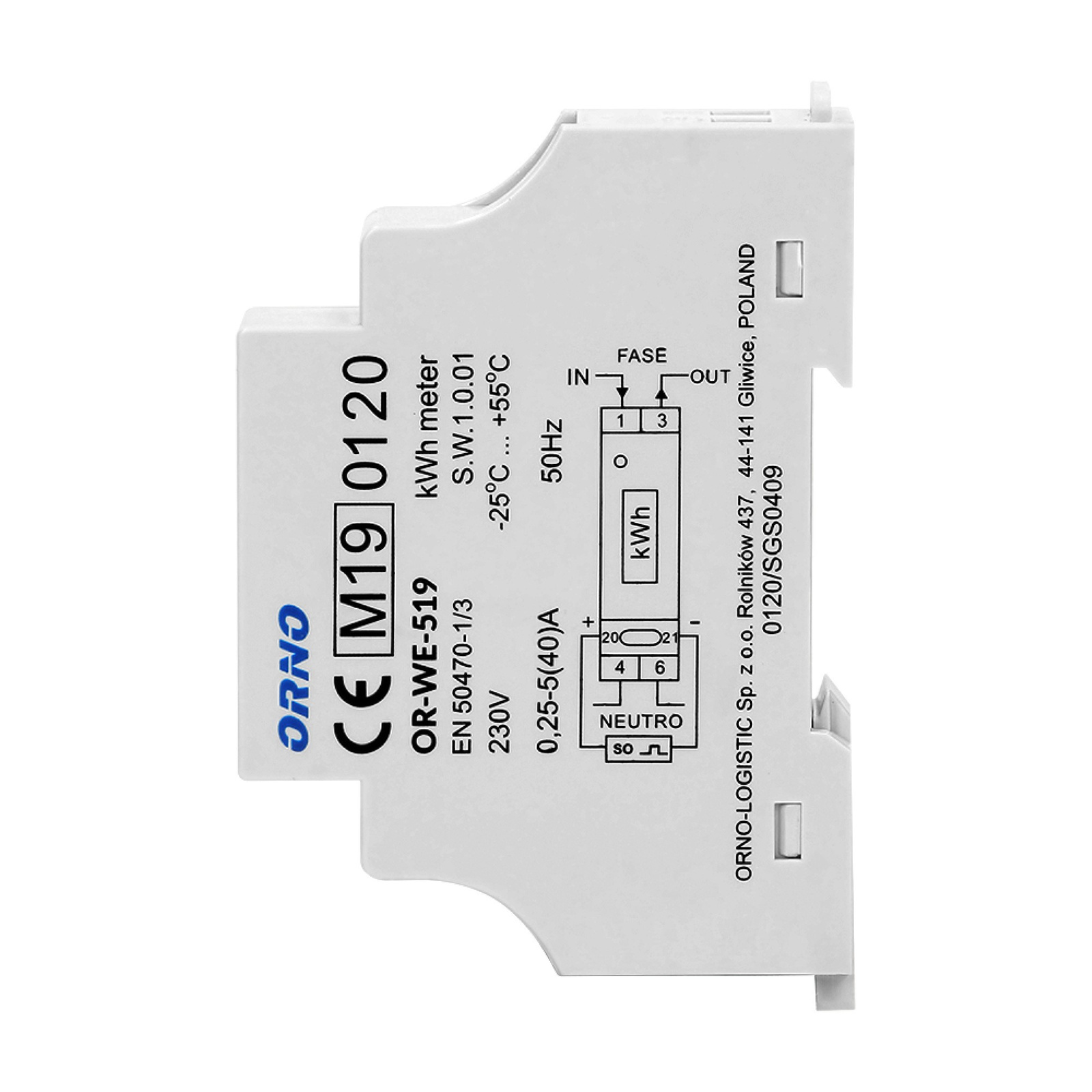

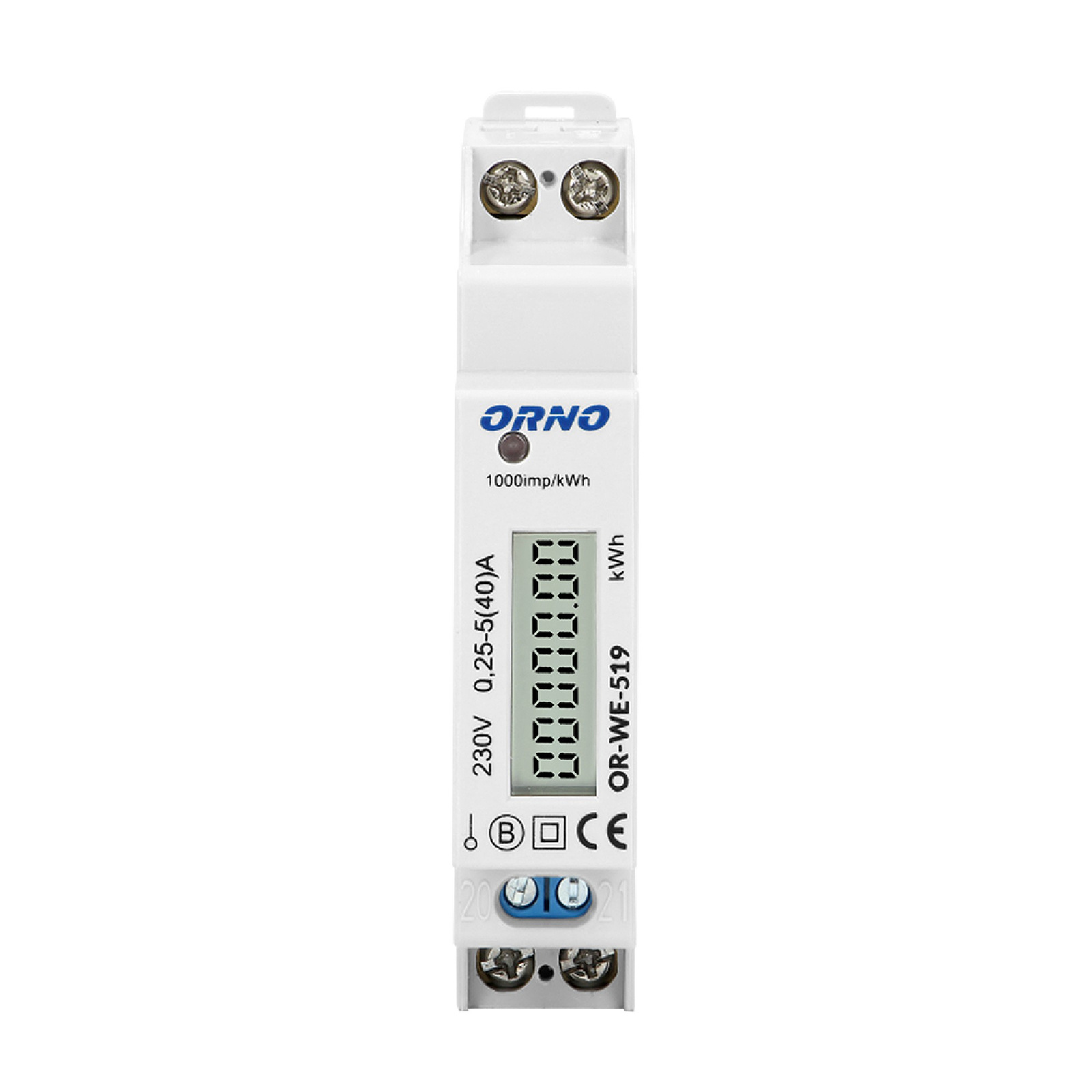

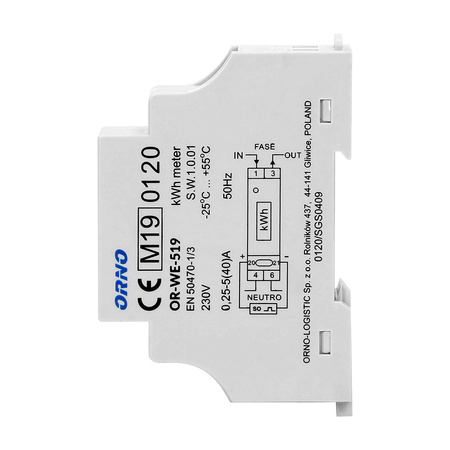

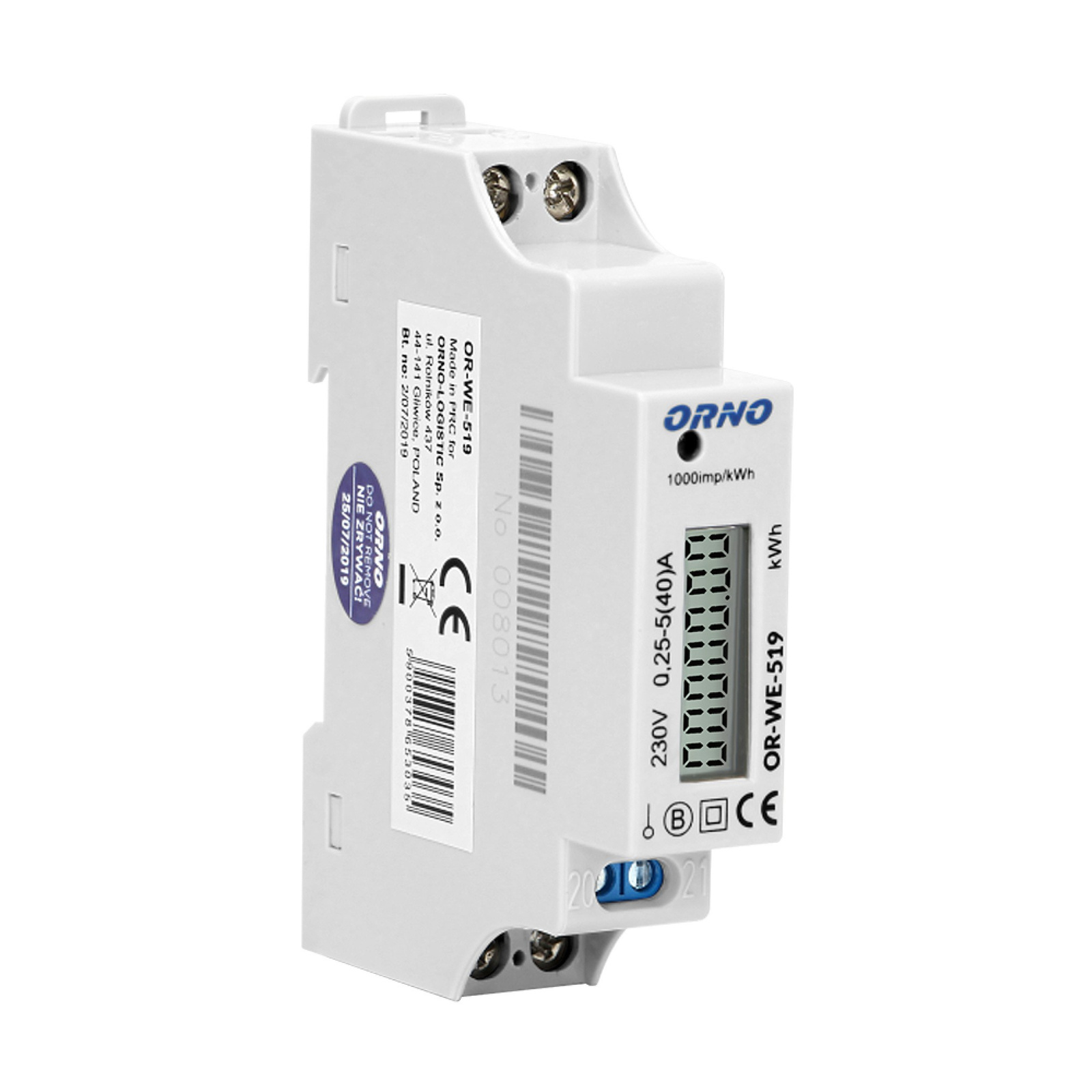

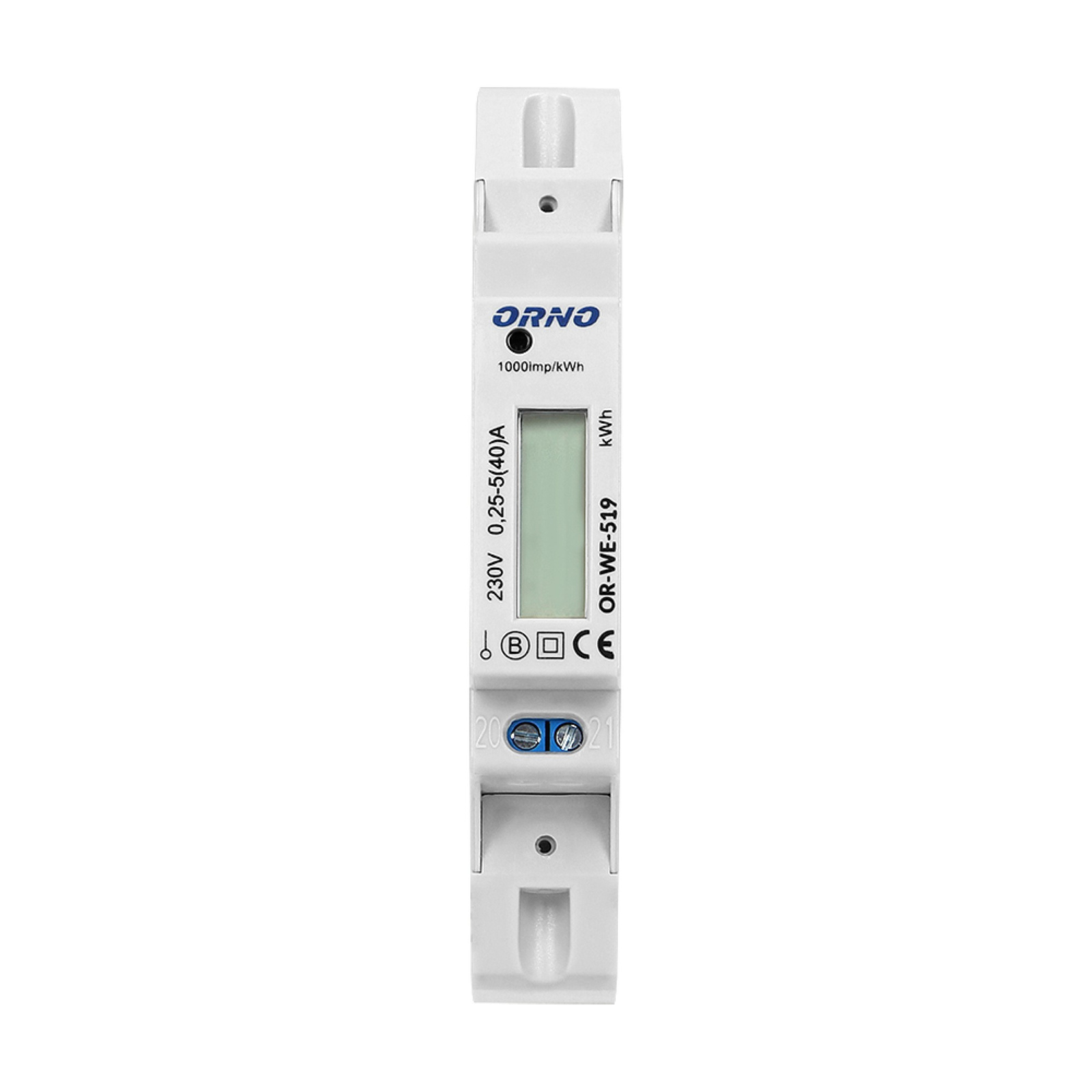

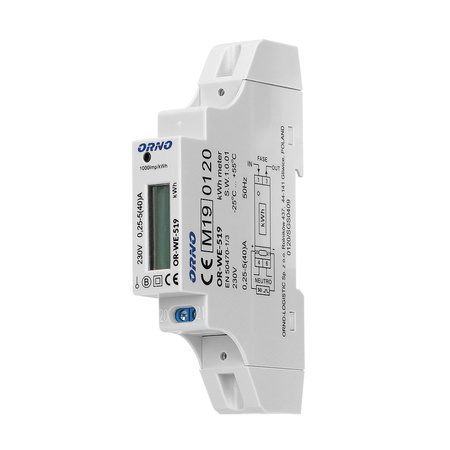

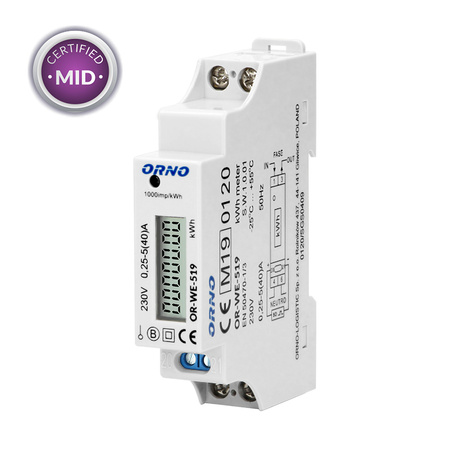

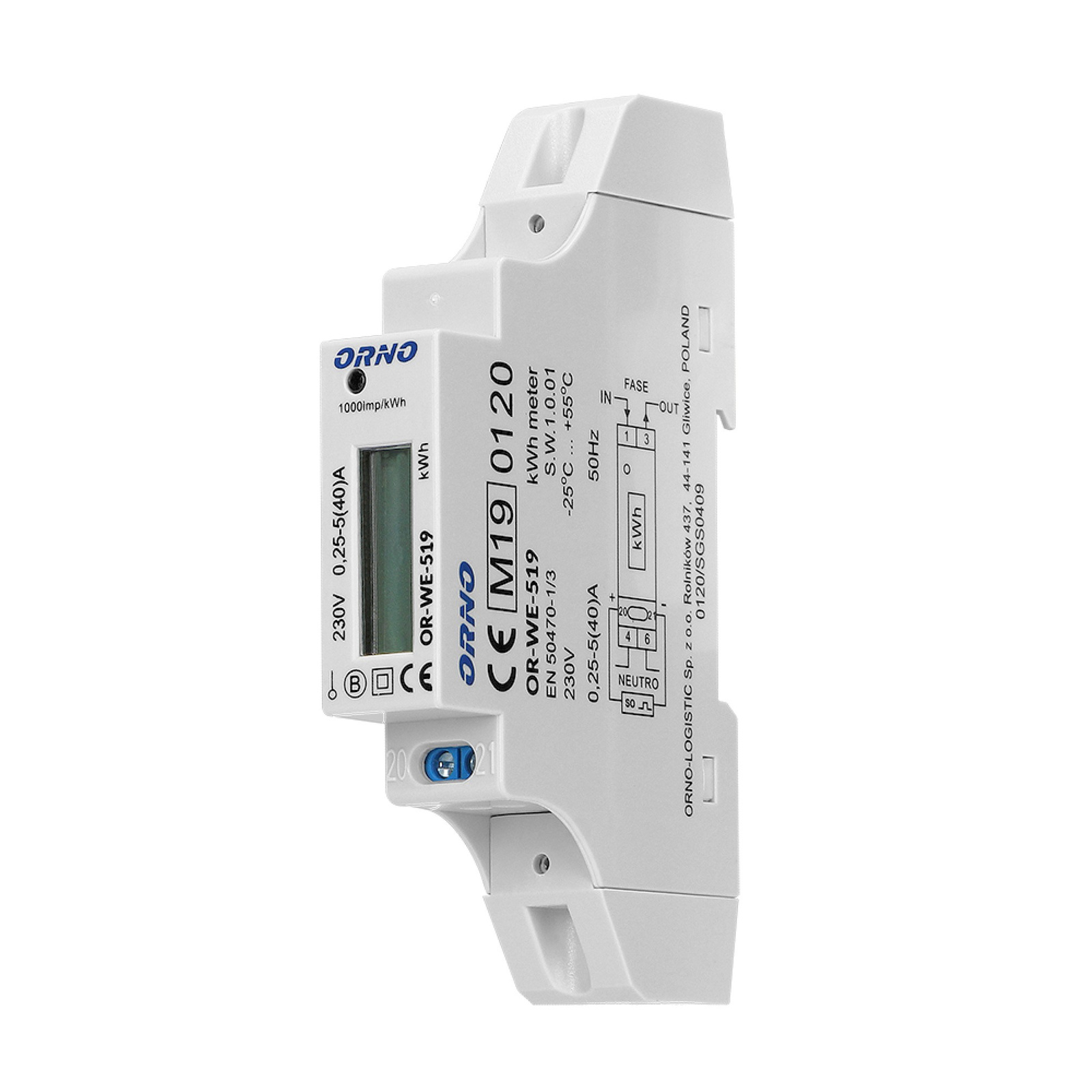

1-fazowy licznik energii elektrycznej. 40A. MID. wyjście impulsowe. 1 moduł. DIN TH-35mm
1-fazowy licznik energii elektrycznej, 40A, MID, wyjście impulsowe, 1 moduł, DIN TH-35mm
Urządzenie do dokonywania wskazań w jednostkach metrycznych (kWh), służy do bezpośredniego pomiaru mocy czynnej w układzie jednofazowym. Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD (5+2). Zasilanie: 230V~, 50Hz, prąd bazowy: 5A, max. prąd: 40A, min. prąd: 0,25A, częstotliwość impulsów: 1000 imp/kWh, klasa dokładności B, obudowa o szerokości jednego modułu, montaż na szynie DIN TH-35 mm, wyjście impulsowe: zasilanie 12~27V, prąd ≤27mA, impuls = 90ms. Pomiar energii jest wykonywany zgodnie z normami EN50470-1:2006, EN50470-3:2006 Dyrektywy MID 2014/32/EU.
Typ |
jednofazowy |
Porty |
brak |
Protokół komunikacyjny |
brak |
Napięcie zasilania |
230V~, 50Hz |
Prąd bazowy (lb) |
5A |
Prąd maksymalny (lmax) |
40A |
Prąd minimalny (lmin) |
0,25A |
Częstotliwość impulsów |
1000 imp/kWh |
Klasa dokładności pomiaru |
B |
Zgodność z MID (2014/32/EU) |
tak |
Wyświetlacz |
5+2 |
Wyjście impulsowe |
tak |
Wielotaryfowość |
nie |
Ilość modułów |
1 |
Stopień ochrony IP |
IP51 |
Wymiary (szer./wys./gł. [mm]) |
18 / 110 / 60 |
