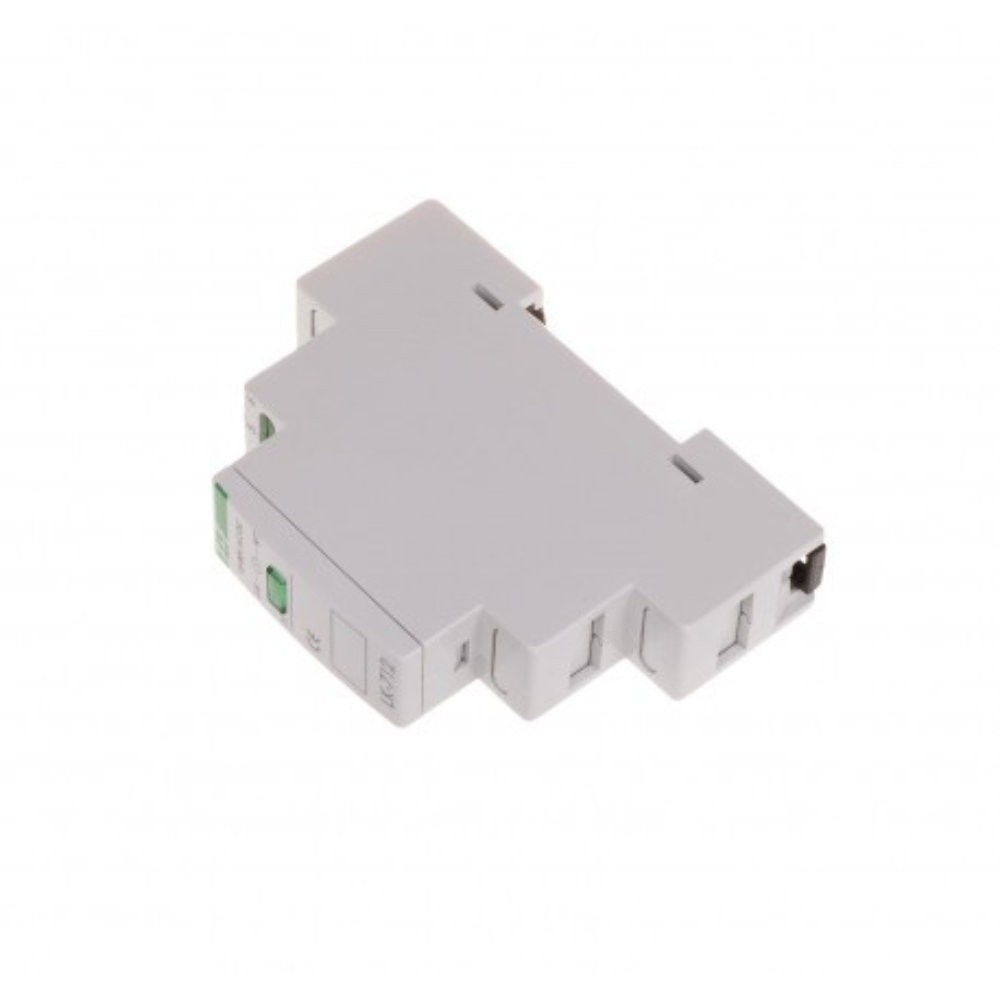

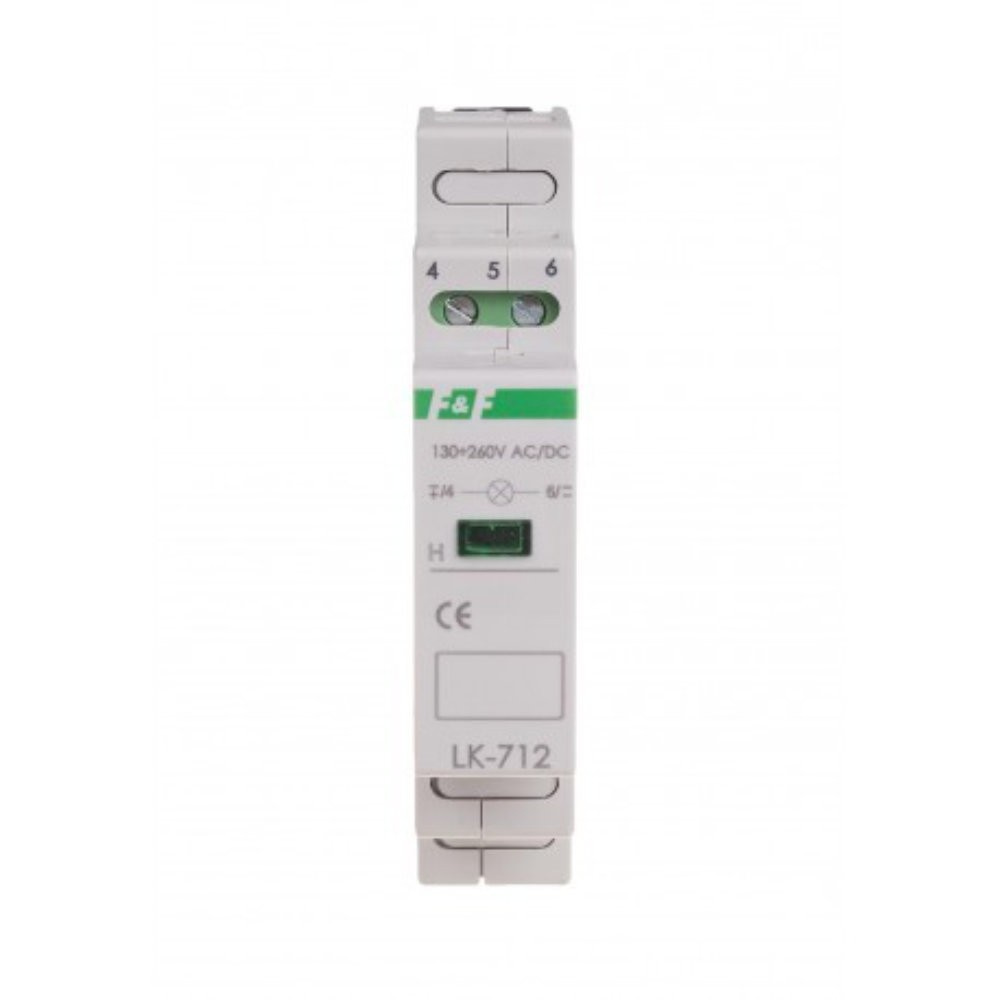

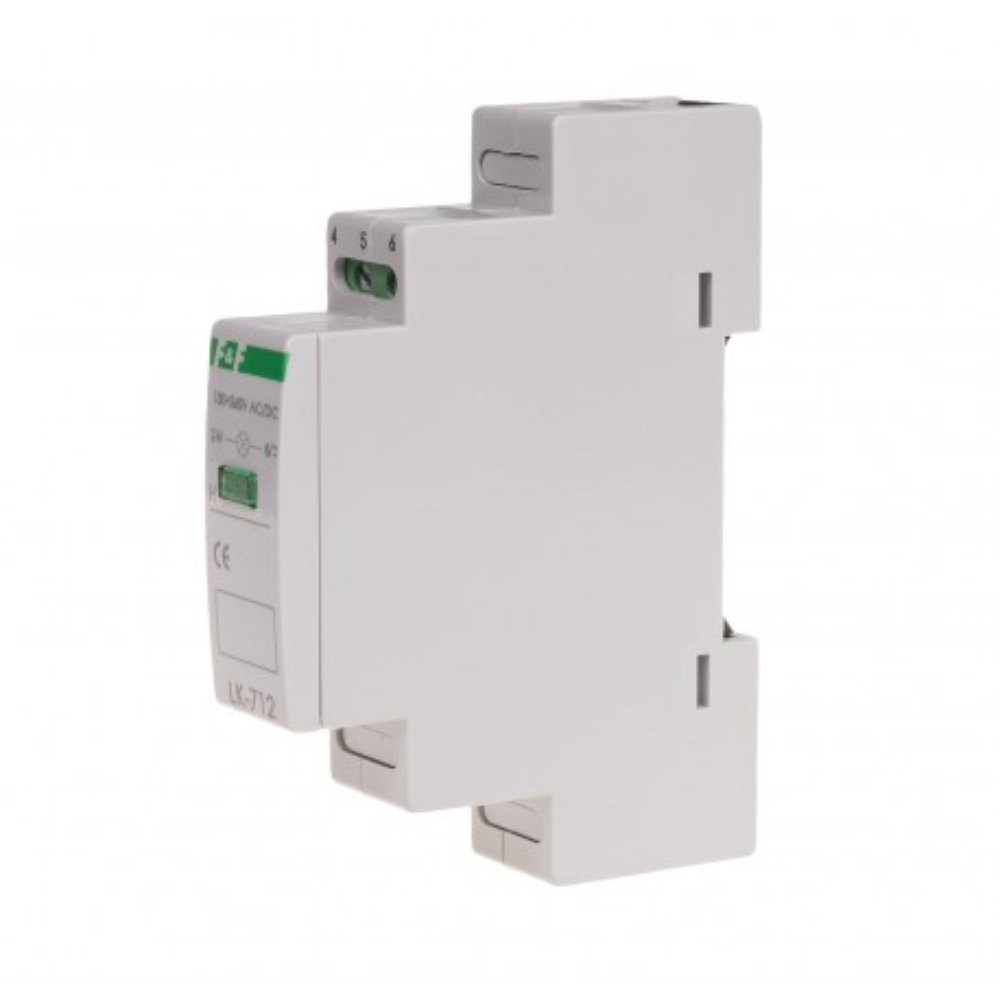

Kontrolka sygnalizacyjna LK-712G 1-fazowa zielona lampka F&F 1191
- Kontrolka sygnalizacyjna LK-712G 1-fazowa zielona F&F lampka modułowa.
Kontrolka sygnalizacyjna LK-712G 1-fazowa zielona F&F lampka modułowa.
Lampka kontrolna LK-712 służy do optycznej sygnalizacji obecności napięcia w obwodzie elektrycznym. Obecność napięcia w obwodzie jest sygnalizowana świeceniem LED w kolorze zielonym. Napięcie zasilania wynosi 130÷260 V AC/DC. Montaż lampki wykonuje się na szynie 35mm. Przyłącze to zaciski śrubowe o wymiarach 2,5mm². Temperatura pracy waha się między -25 ÷ 50 °C. Stopień ochrony IP20. Firma F&F jest jednym z największych polskich producentów wysokiej jakości urządzeń elektronicznych.
Montaż:
1) Odłączyć zasilanie.
2) Zamocować wskaźnik na szynie w skrzynce rozdzielczej.
3) Podłączyć równolegle do kontrolowanego obwodu.

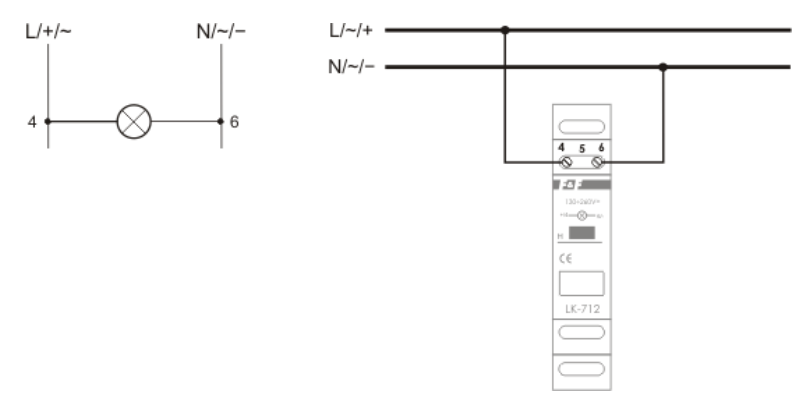

Poniższy rysunek przedstawia schemat podłączenia kontrolki:
| napięcie zasilania |
130÷260 V AC/DC |
| kontrola zasilania |
1 × LED (8×4 mm) |
| kolory LED |
1 x zielona |
| przyłącze | zaciski śrubowe 2,5 mm² |
| moment dokręcający |
0,4 Nm |
| próby mocy | 0.8 W |
| temperatura pracy |
-25 ÷ 50 °C |
| wymiary | 1 moduł (18 mm) |
| montaż |
na szynie 35 mm |
| stopień ochrony | IP20 |
|

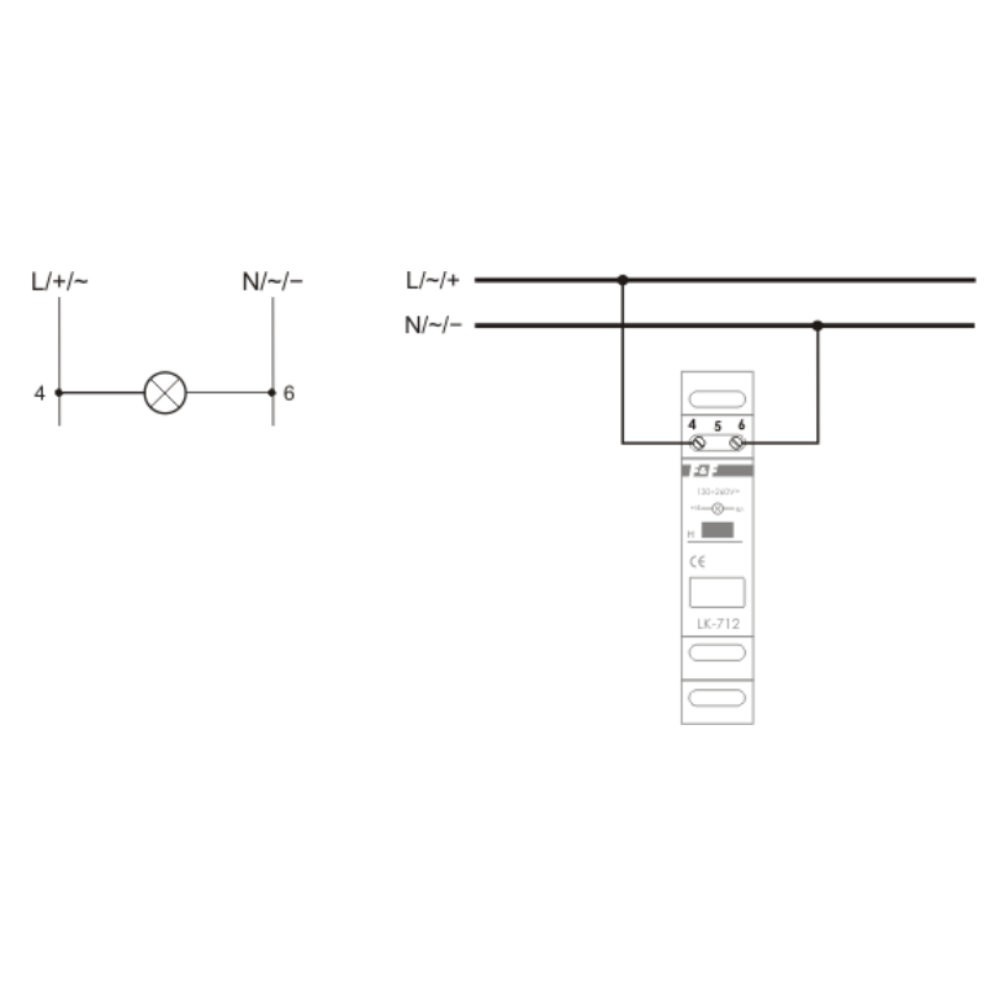

schemat podłączenia:
|
|
| producent | F&F Filipowski |
| typ | LK-712G |
| EAN |
5908312591191 |
