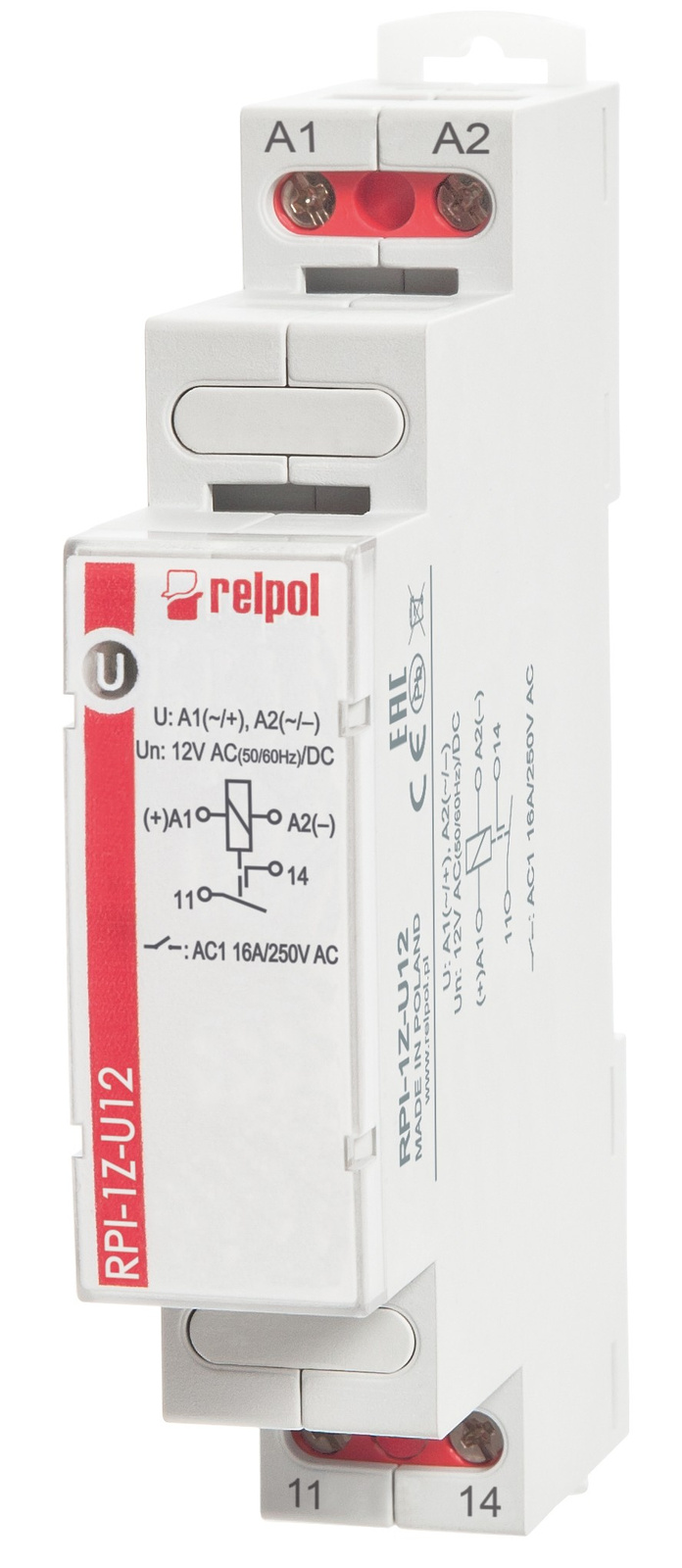

RPI-1Z-U12 Przekaźnik instalacyjny 1Z, 16A, 12 V AC/DC, AgSnO2
- Automatyka budynków - we współpracy z zegarami sterującymi, wyłącznikami, przyciskami sterowniczymi; instalacje elektryczne; automatyka przemysłowa i energetyczna; rozdzielnice aparatury modułowe
RPI-1Z-U12 Przekaźnik instalacyjny 1Z, 16A, 12 V AC/DC, AgSnO2
Przekaźnik elektromagnetyczny w obudowie modułu instalacyjnego o szerokości 17,5 mm i głębokości 90 mm. Posiada zestyk zwierny (1Z) o obciążalności 16A oraz napięciu cewki 12 V AC/DC. Wykonany z materiału AgSnO2, zapewnia wysoką trwałość i niezawodność w działaniu.
Urządzenie obsługuje napięcia sterowania Us dla DC i AC 50 Hz w zakresie 10,2 V - 13,2 V. Znamionowy prąd AC1 wynosi 16 A / 250 V AC, a prąd DC1 16 A / 24 V DC, co pozwala na szerokie zastosowanie w różnych instalacjach elektrycznych. Montaż na szynie 35 mm ułatwia integrację z istniejącymi systemami.
Przekaźnik posiada certyfikat EAC i spełnia normy dla przekaźników czasowych, nadzorczych oraz lampek kontrolnych. Jego waga wynosi 0,06 kg, wysokość 64,6 mm, a stopień ochrony to IP20. Urządzenie posiada polaryzację niespolaryzowaną i jest wyposażone w połączenie śrubowe oraz funkcję wymuszonego prowadzenia styku.
Specyfikacja techniczna:
- Index: 863367
- Rodzaj napięcia zasilania: AC/DC
- Napięcie cewki: 12 V
- Materiał styków: AgSnO2
- Konfiguracja styków: 1Z
- Znamionowy prąd AC1: 16 A / 250 V AC
- Znamionowy prąd DC1: 16 A / 24 V DC
- Znamionowe napięcie zestyków: 300 V AC
- Sposób podłączenia: montaż na szynie 35 mm
- Głębokość: 90 mm
- Szerokość: 17,5 mm
- Wysokość: 64,6 mm
- Waga: 0,06 kg
- Klasa ETIM: EC001652
- CN: 85364190
- Znamionowe napięcie sterowania Us dla DC: 10,2 V - 13,2 V
- Znamionowe napięcie sterowania Us dla AC 50 Hz: 10,2 V - 13,2 V
- Liczba styków zwiernych: 1
- Polaryzacja napędu: Niespolaryzowany
- Rodzaj styku: Pojedynczy
- Rodzaj napięcia sterowania: AC/DC
- Tryb przełączania napędu: Bistabilny
- Rodzaj połączenia elektrycznego: Połączenie śrubowe
- Z wymuszonym prowadzeniem styku: Tak
- Stopień ochrony (IP): IP20
