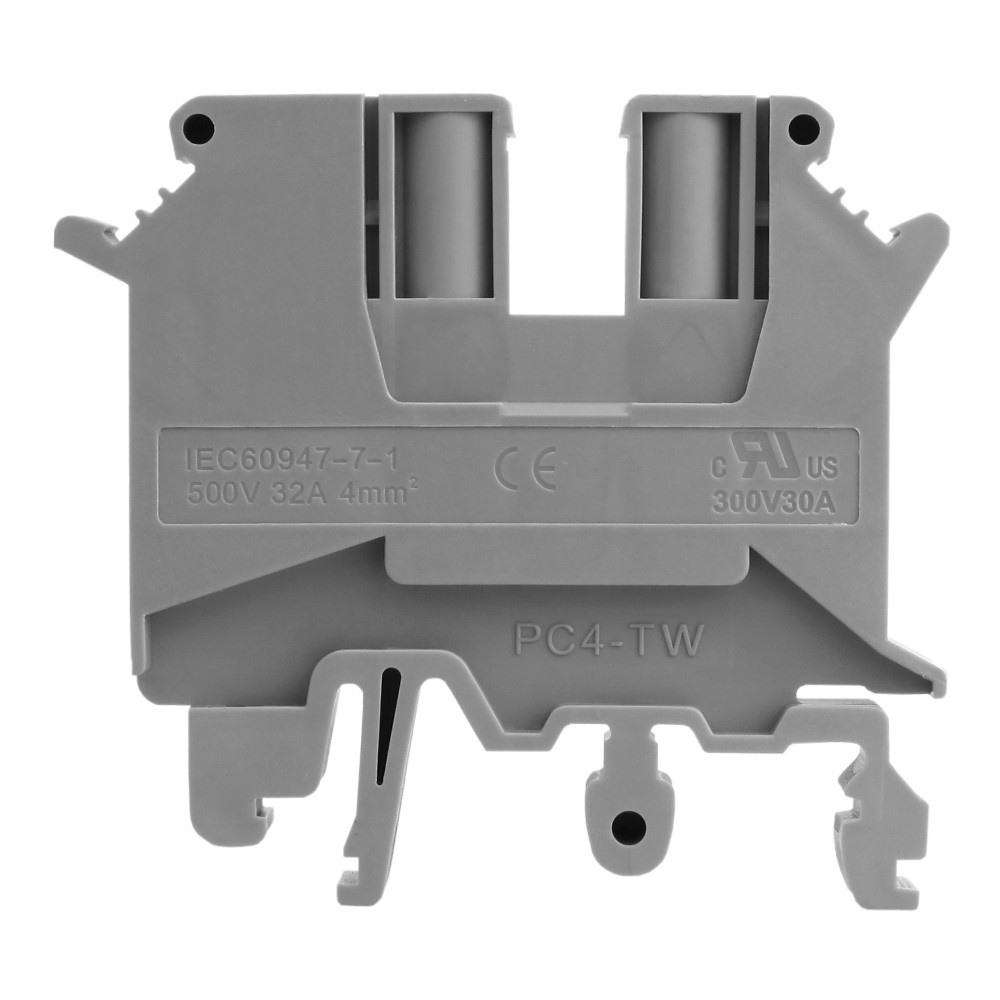

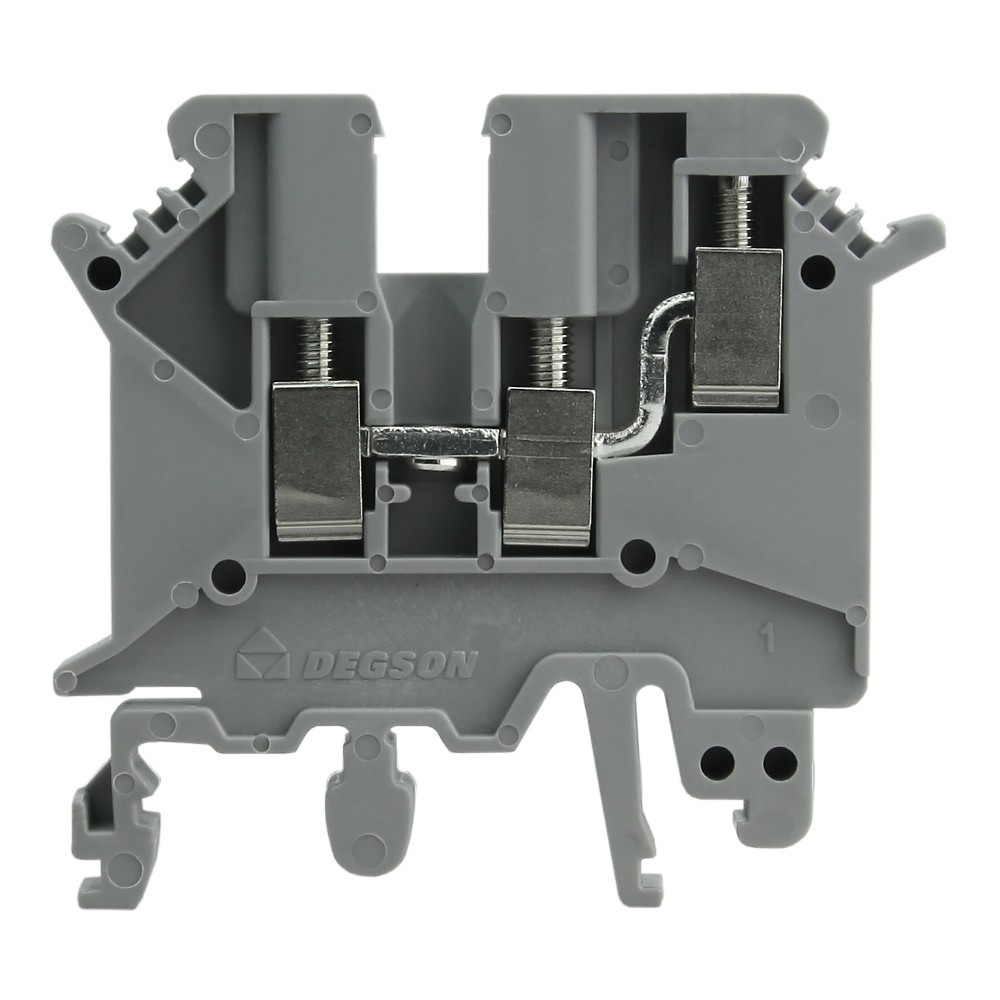

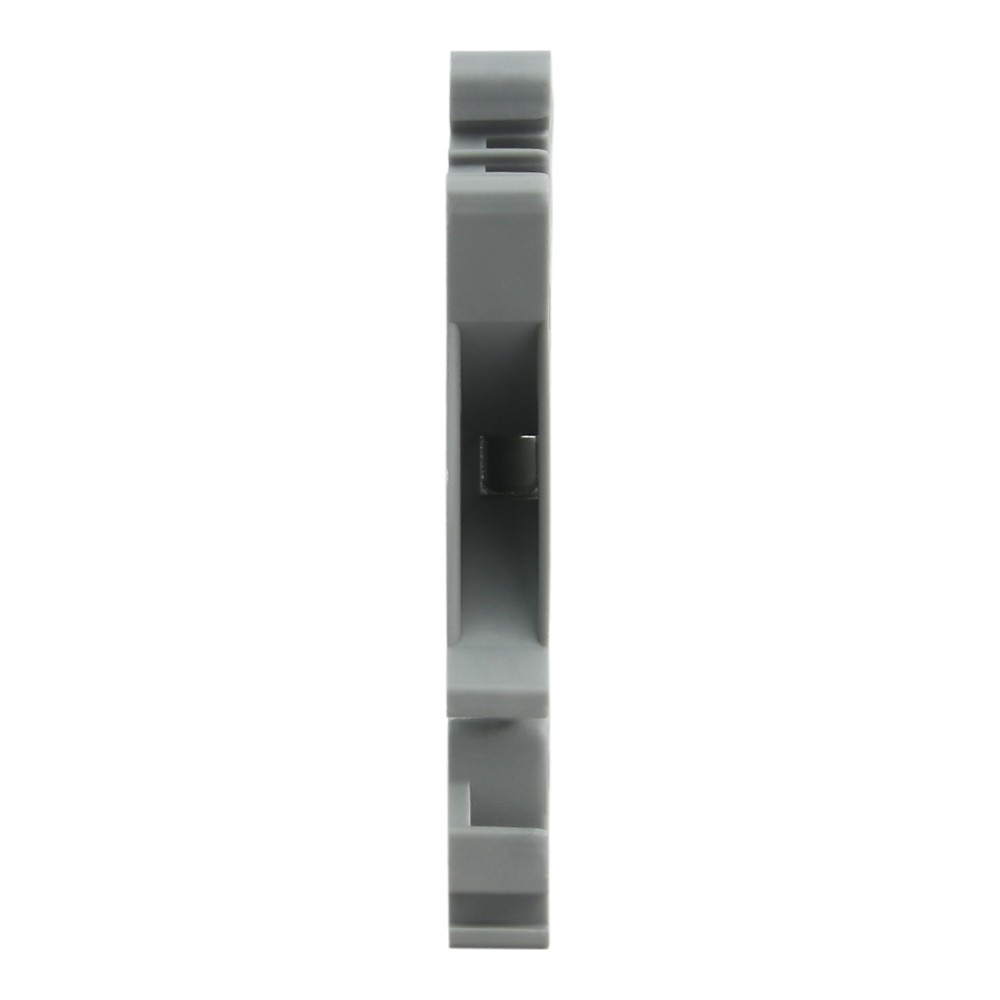

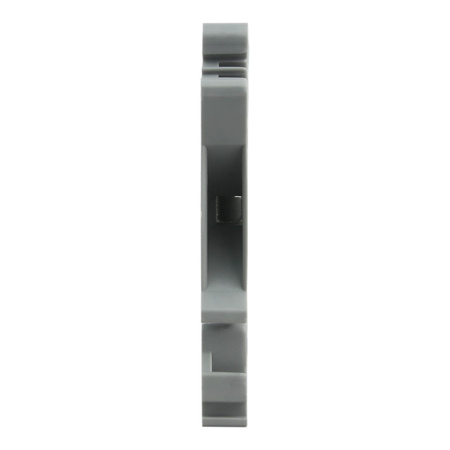

Złączka szynowa szara śrubowa 4mm2 3-przewodowa 1P UL 3466
- Złączka szynowa przelotowa szara 3-przewodowa 4mm2 śrubowa PC4 TW 24-14 AWG
Złączka szynowa 4mm2 PC4 TW 3-przewodowa
szara, zacisk śrubowy, UL
⭐⭐⭐⭐⭐
Instalacja elektryczna złożona z wielu przewodów musi zapewniać ciągłość przepływu prądu w obwodzie. Złączki przelotowe są montowane na szynie DIN TH/TS 35 i umożliwiają łączenie przewodów oraz ich mostkowanie. Złączki szynowe serii PC4 TW umożliwiają łączenie przewodów o przekroju 0.2 - 4mm2 (30 - 10 AWG) przy pomocy zacisków śrubowych. Obudowy złączek zostały wykonane z wysokojakościowych tworzyw sztucznych PA66 oraz UL94V-0. Wszystkie elementy metalowe w złączce zostały wykonane z powlekanego stopu miedzi. Złączki szynowe przeszły wiele testów potwierdzających ich jakość i wytrzymałość. Produktom zostały przyznane certyfikaty UL. Złączka szynowa 3-przewodowa 1-piętrowa umożliwia łączenie trzech przewodów na jednym biegunie.
➡️ Cechy złączki szynowej PC4 TW:
✔️ zaciski śrubowe
✔️ umożliwia łączenie trzech przewodów na jednym biegunie
✔️ napięcie znamionowe 500 V
✔️ prąd znamionowy 32 A
✔️ przekrój przewodów 0,2 - 4 mm2 (30 - 10 AWG)
✔️ certyfikacja UL (nr. E228872)
✔️ kolor szary
✔️ wysokiej jakości materiał
| symbol | PC4-TW-01P-11-00A(H) |
| typ | złączka szynowa |
| ilość przewodów | 3 |
| rodzaj | śrubowa |
| kolor | szara |
| liczba zacisków na piętro | 3 |
| ilość pięter | 1 |
| zastosowanie | połączenie przewodów |
| napięcie nominalne | 500 V |
| natężenie nominalne | 32 A |
| dla przewodów o przekroju | 0,2 - 4 mm2 |
| certyfikaty | UL, VDE, CE |
| standard testowania | EN60947-7-1： UL1059 |
| spad | 5,2 mm |
| liczba biegunów | 1P |
| dane dotyczące badań UL1059 | UL E228872 |
| kategoria napięcia przepięciowego | III |
| stopień zanieczyszczenia | 3 |
| grupa materiału | I |
| napięcie impulsowe | 6 kV |
| grupa materiału | I |
| moment dokręcania śrub | 0,5 Nm |
| grupa materiału | I |
| zastosowanie w grupach | B, C, D |
| napięcie nominalne dla grup (B, C, D) | 300, /, 300 V |
| natężenie nominalne dla grup (B, C, D) | 20, /, 10 A |
| znamionowa pojemność przyłączeniowa | 30 - 10 AWG |
| dopuszczalny nacisk trwały | 2 kg |
| rodzaj śrub | M3 |
| klasa palności UL94 | V-0 |
| dozwolona temperatura otoczenia | -40~ +105 |
| wilgotność względna | 5% - 95% |
| standard inspekcji | MIL-STD-105E II |
| AQL | 0,65 |
| materiał obudowy | PA66 |
| materiał śrub | mosiądz powlekany niklem |
| materiał złącz | miedź powlekana cyną |
| zalecane ściągnięcie izolacji dla przewodu | 7 - 8 mm |
| przymocowanie dla drutu | odizolowanie drutu na żądaną długość, następnie dokręcanie z nominalnym momentem obrotowym. |
| przymocowanie dla linki | odizolowanie linki na żądaną długość, następnie należy nałożyć końcówkę izolacyjną oraz dokręcić z nominalnym momentem obrotowym |
| dostępne akcesoria | pokrywa boczna D-PC4-TW Etykiety znakujące ZB6 Uchwyt końcowy E-PC (w naszej ofercie) |
| kod EAN | 5907589333466 |

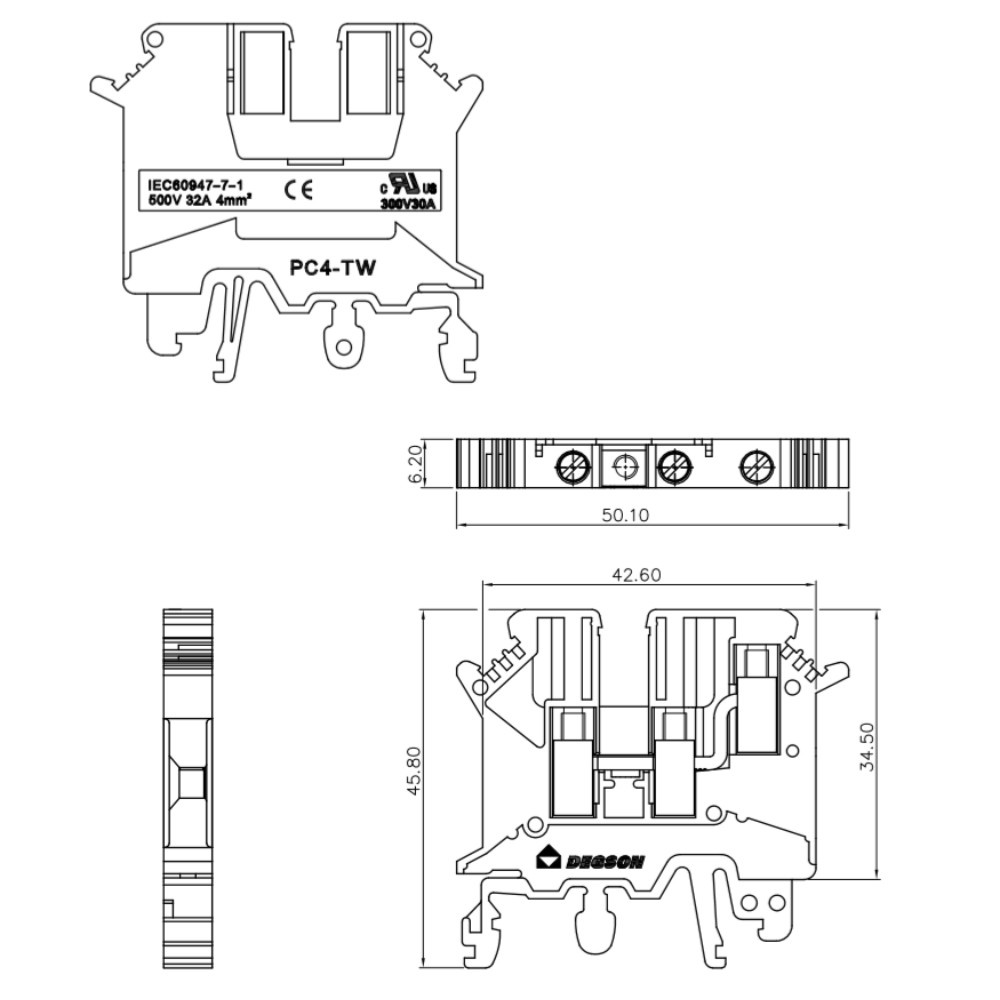

| Rysunek wymiarowy
|
