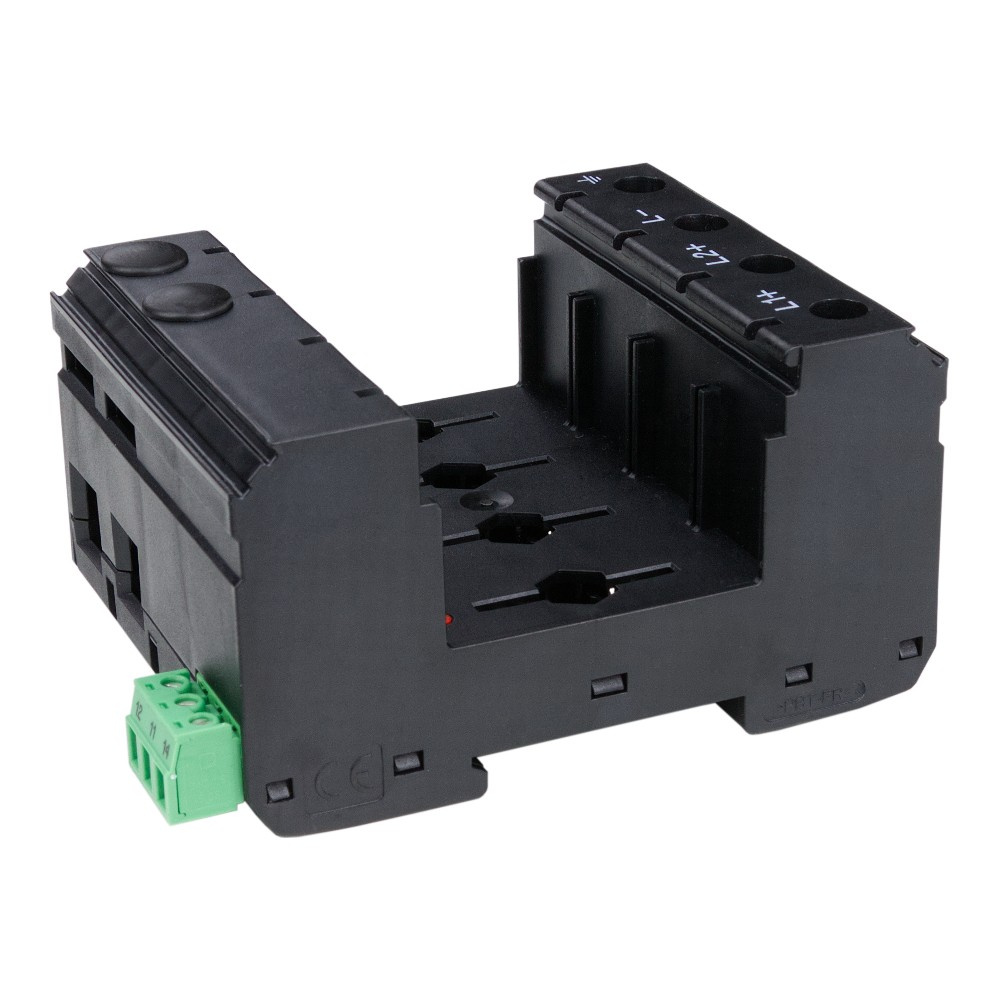

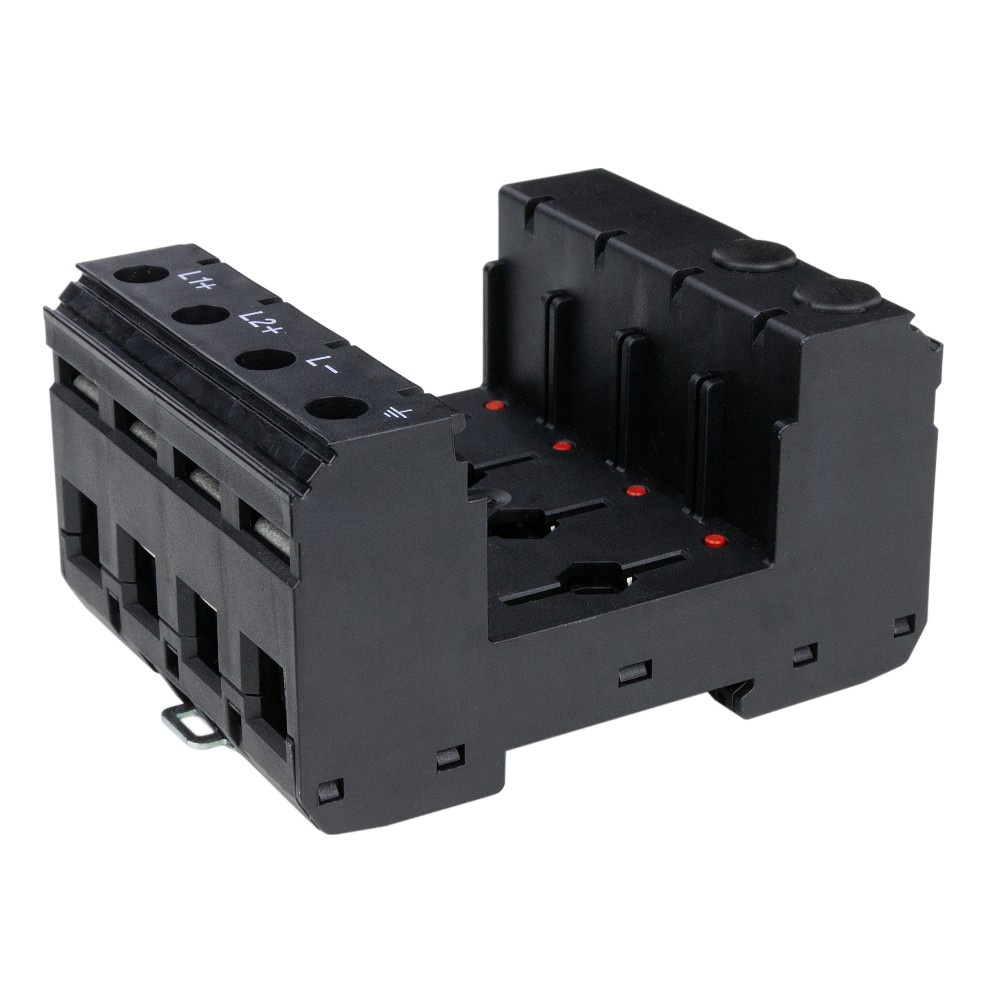

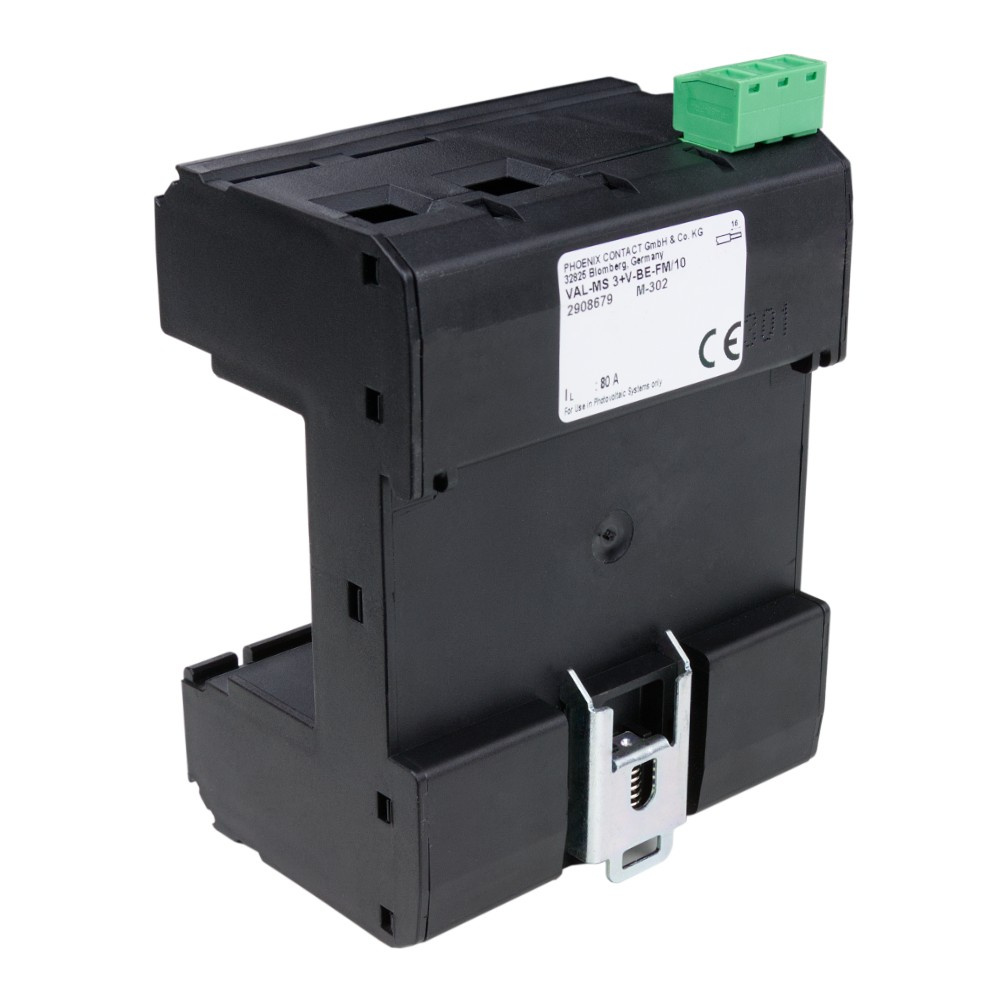

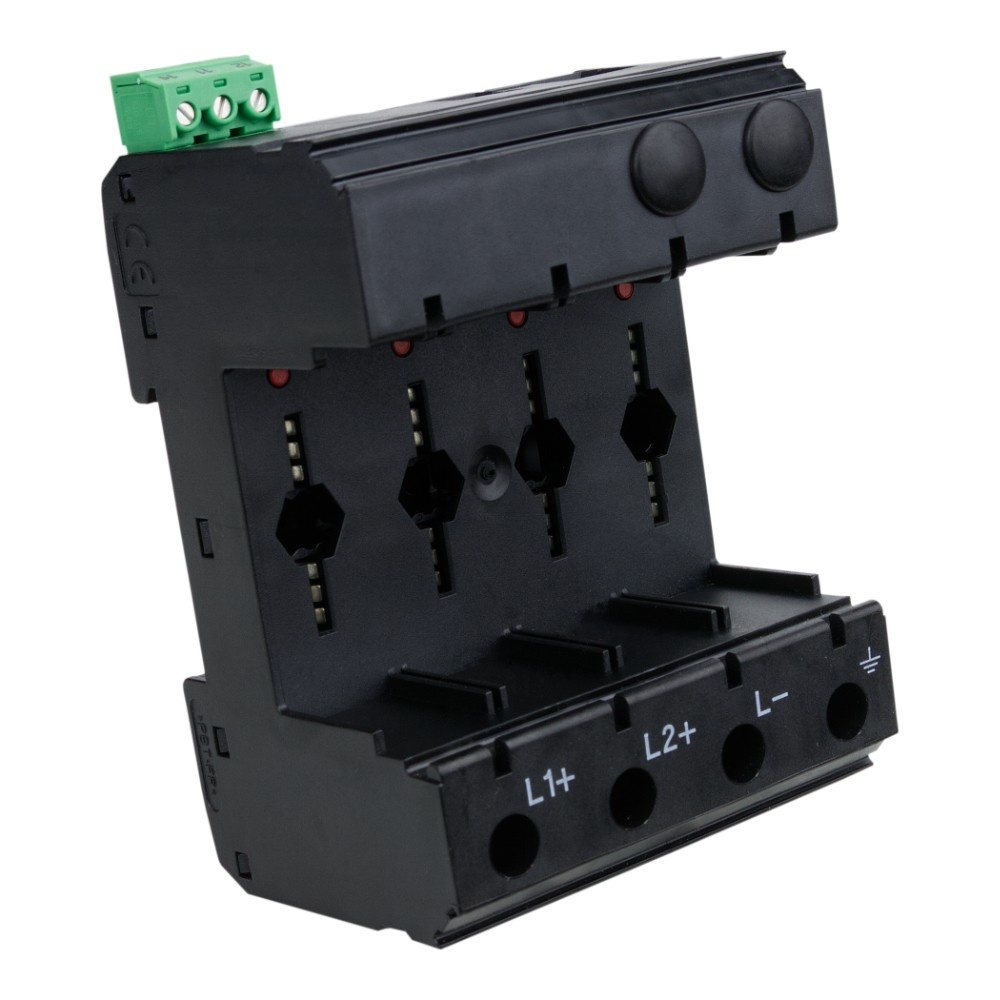

Podstawa na wtyki ogranicznika przepięć
Phoenix Contact VAL-MS 3+V-BE-FM/10

Element bazowy do urządzeń ochrony przeciwprzepięciowej, do izolowanych systemów napięcia stałego 1000 V, do montażu na szynie DIN, 4-poz. element bazowy z zestykiem do zdalnej sygnalizacji, do zabezpieczenia dwóch równoległych ciągów/MPP trackerów. Urządzenie jest przewidziane do zabudowy chronionej przed dotykiem w obudowie. Należy utrzymywać odstęp co najmniej 8 mm pomiędzy aktywnymi i uziemionymi częściami z boków i w obszarze przyłączania.

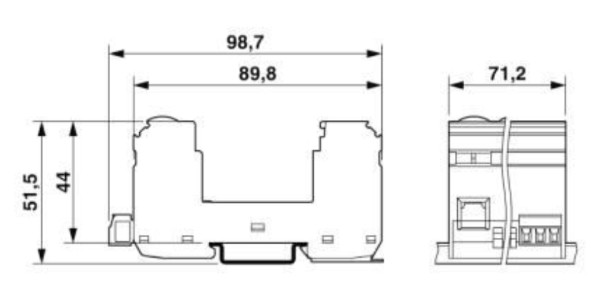

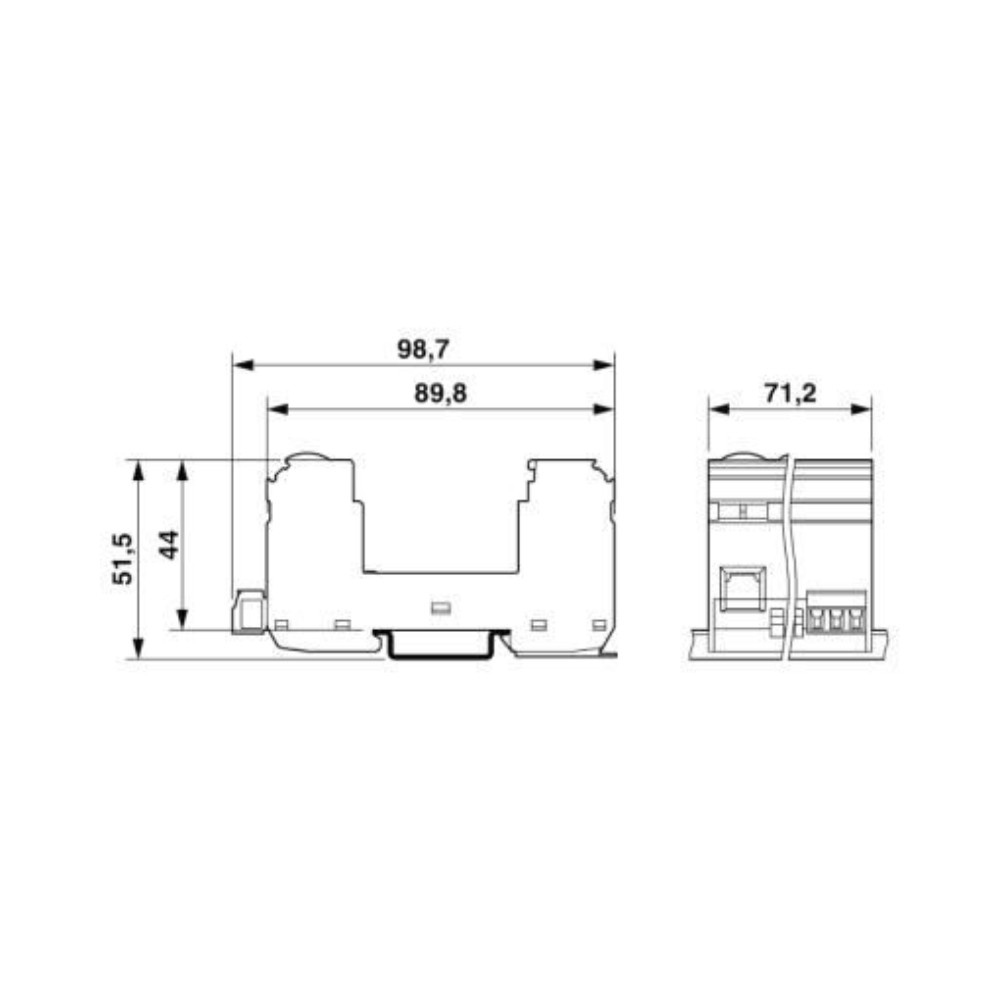

WYMIARY
Wysokość

98,7 mm

Szerokość

71,2 mm

Głębokość 51,5 mm
rysunek obrazkowy
ilość pinów 4
WARUNKI ŚRODOWISKOWE
Stopień ochrony IP20
(w momencie gdy umiejscowione są wszystkie 4 wtyki)
Temperatura otoczenia (praca) -40 °C ... 80 °C
Temperatura otoczenia (składowanie/transport) -40 °C ... 80 °C
Wysokość ≤ 3000 m
(m. n.p.m.
(powyżej normy zero))
Dopuszczalna wilgotność powietrza (praca) 5 % ... 95 %
Wstrząsy (eksploatacja) 25g (Półsinusioda / 11 ms / 3x X,Y,Z)
Drgania (praca) 5g (10-500 Hz / 2,5 h / XYZ)
INFORMACJE OGÓLNE
Klasa testu IEC PV I / II
PV T1 T2
EN Type T1 / T2
Procedura postępowania w razie awarii SPD OCM (Postępowanie przy błędach rozłączania)
Maksymalne ciągłe napięcie robocze UCPV  1170 V DC
Konfiguracja połączenia Konfiguracja Y
Miejsce montażu Wnętrza
Miejsce montażu odłącznika Wewnętrzne

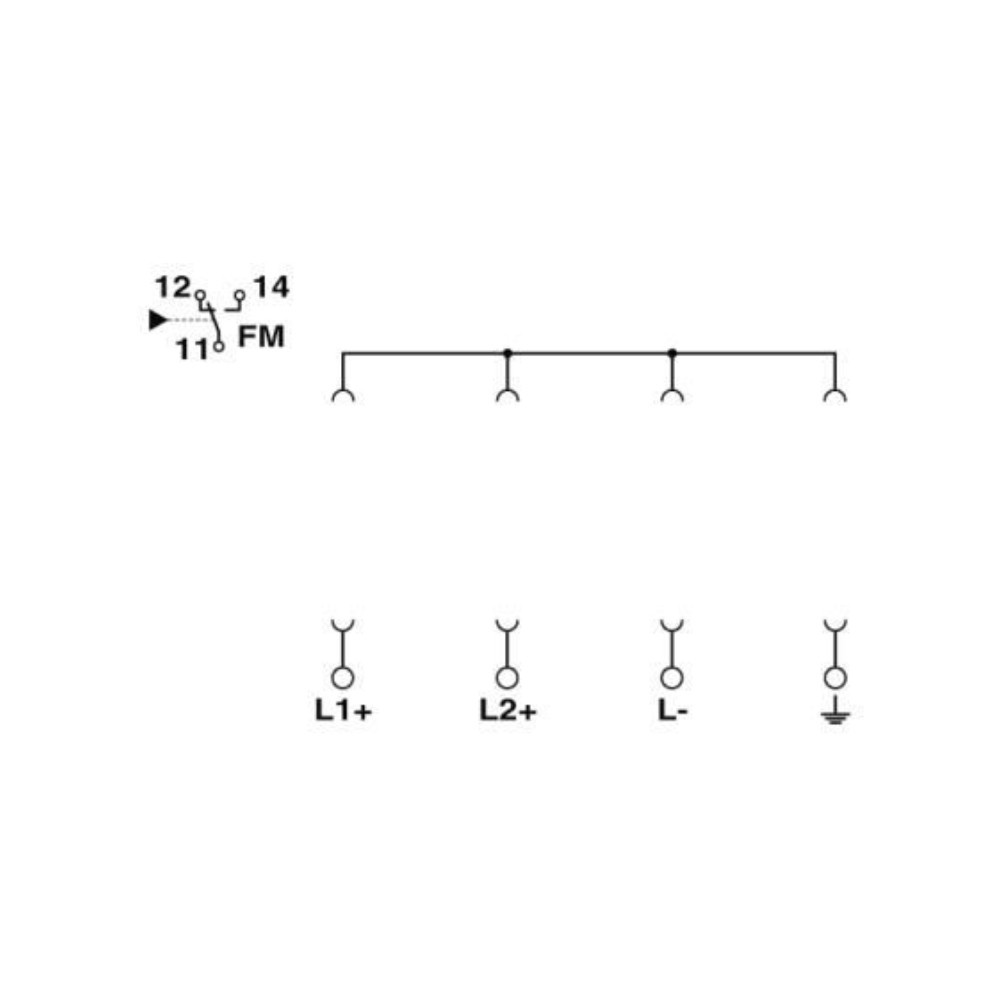

Tory ochronne (L+) - (L-)
(L+) - PE
(L-) - PE
Rodzaj montażu szyna DIN 35mm
Kolor głęboka czerń RAL 9005
Materiał obudowy PBT
Stopień zabrudzenia 2
Odstęp do aktywnych i uziemionych części 8 mm
Klasa palności wg UL 94 V-0
Konstrukcja podstawka, montaż na szynie DIN
liczba biegunów 3
Komunikat: Uszkodzona ochrona przepięciowa poprzez styk zdalnej sygnalizacji
UKŁAD OCHRONY
znam. prąd obciążenia IL 80 A
Wskazanie / sygnalizacja zdalna
Funkcja łączeniowa 5 V AC ... 250 V AC
30 V DC
Prąd roboczy 5 mA AC ... 750 mA AC
1 A DC
Rodzaj przyłącza Przyłącze wtykowe/śrubowe za pomocą złączy COMBICON
Gwint śruby M2
Moment dokręcania 0,25 Nm
Długość usuwanej izolacji 7 mm
Długość usuwanej izolacji 7 mm

Przekrój przewodu giętkiego

0,14 mm² ... 1,5 mm²
Przekrój przewodu sztywnego 0,14 mm² ... 1,5 mm²
Przekrój przewodu AWG 28 ... 16
DANE PRZYŁĄCZENIOWE
Rodzaj przyłącza przyłącze śrubowe
Gwint śruby M5
Moment dokręcania 3 Nm (1,5 mm² ... 16 mm²)
4,5 Nm (25 mm² ... 35 mm²)
Długość usuwanej izolacji 16 mm
Przekrój przewodu giętkiego 1,5 mm² ... 25 mm²
Przekrój przewodu sztywnego 1,5 mm² ... 35 mm²
Przekrój przewodu AWG 15 ... 2
Rodzaj przyłącza widełk. końcówka kabla
Przekrój przewodu giętkiego 1,5 mm² ... 16 mm²
NORMY, PRZEPISY I KLASYFIKACJE
Normy/przepisy EN 50539-11 2013
Normy/przepisy eCl@ss, ETIM, UNSPSC
China RoHS Okres dla użytkowania zgodnego z przeznaczeniem (EFUP): 50 lat
INFORMACJE KOŃCOWE
oznaczenie producenta 2908679
producent Phoenix Contact
EAN 4055626321431
Symbol
2908679
Kod producenta
4055626321431
Liczba biegunów
3P
Rodzaj ochrony przepięciowej
DC
Typ ochrony przeciwprzepięciowej
T1/T2
