Trójfazowy licznik zużycia energii elektrycznej MID 1864
Trójfazowy licznik zużycia energii elektrycznej
⭐⭐⭐⭐⭐

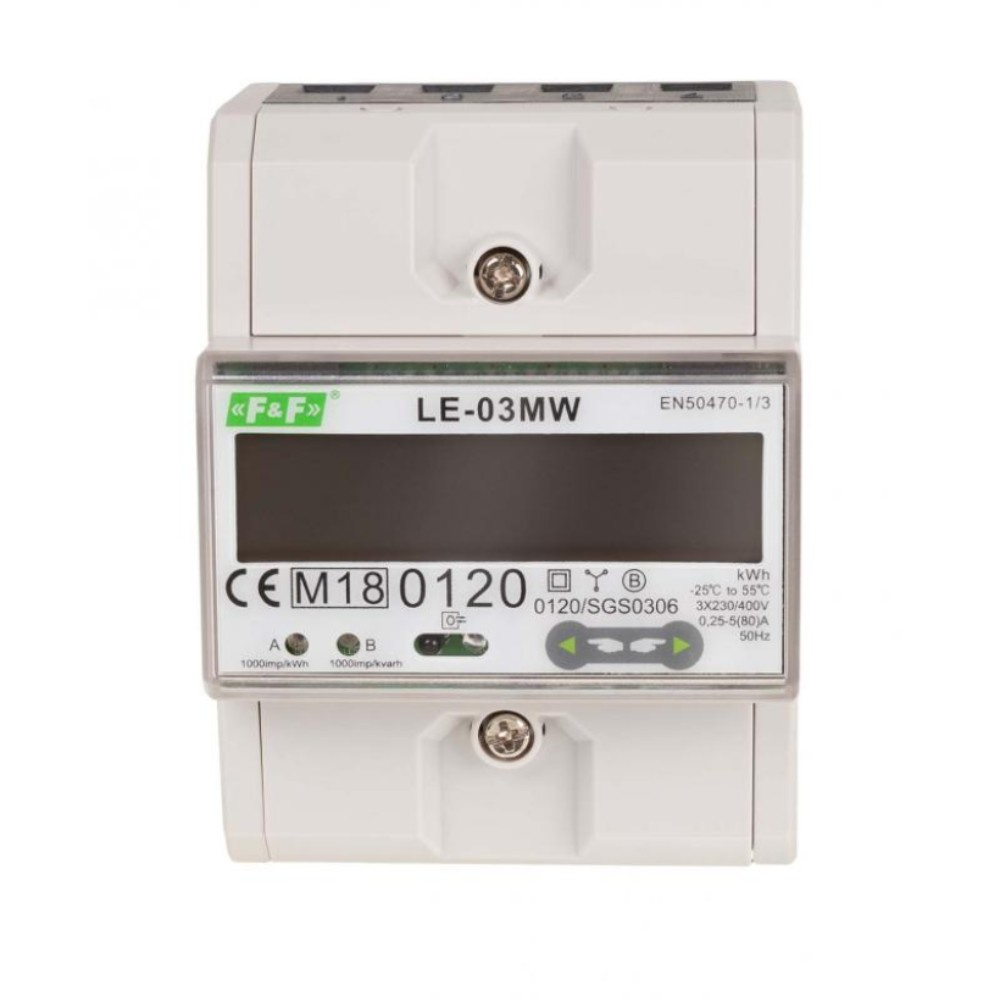

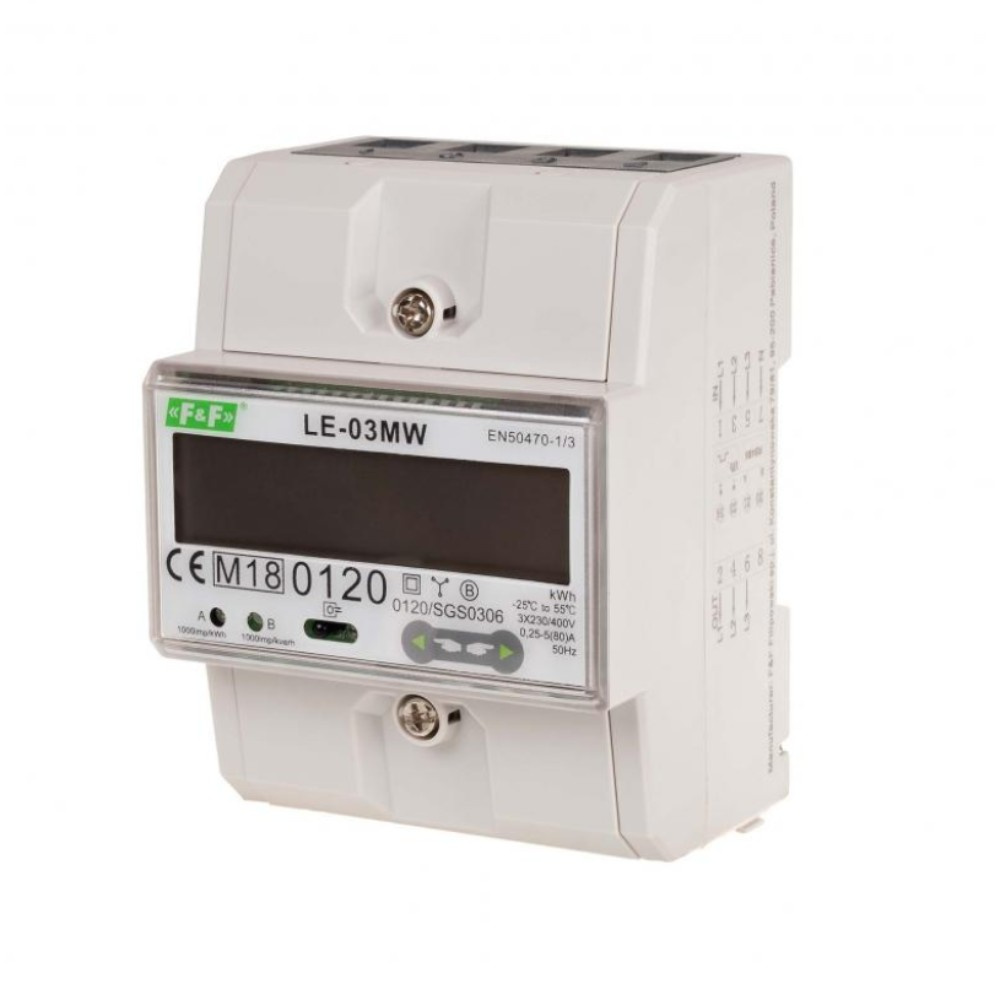

➡️ 3-fazowy licznik zużycia energii LE-03MW jest urządzeniem elektronicznym i taryfowym. Pozwala mierzyć przepływ energii w dwóch kierunkach. Jest przeznaczony do pomiaru zużycia energii w układzie bezpośrednim. Zgodność z dyrektywą MID.
➡️ 3-fazowy licznik zużycia energii LE-03MW posiada wbudowany zegar czasu rzeczywistego umożliwiający pomiar zużycia prądu z podziałem na różne strefy taryfowe. Jest wyposażony w interfejsy komunikacyjne RS-485 z protokołem Modbus RTU oraz port optyczny zgodny z normą EN62056 (IEC1107), co umożliwia zdalny odczyt i zdalną konfigurację licznika.
➡️ Port szeregowy RS-485 i zaimplementowany protokół komunikacyjny MODBUS RTU pozwalają stosować wskaźnik w sieciach zdalnego odczytu danych.
➡️ Charakterystyka urządzenia:
✔️ 2-kierunkowy, 3-fazowy licznik zużycia energii elektrycznej;
✔️ pomiar bezpośredni do 80 A;
✔️ pomiar zużycia energii w czterech strefach taryfowych;
✔️ wbudowany zegar czasu rzeczywistego z podtrzymaniem bateryjnym do przełączania stref taryfowych;
✔️ rejestracja sumarycznego i podzielonego na taryfy poboru: · całkowitej energii czynnej i biernej, · energii czynnej i biernej rozdzielonej na poszczególne kwadranty,
✔️ 8 harmonogramów czasowych dzielących dobę na strefy taryfowe;
✔️ możliwość rozliczania zużytego prądu według innych harmonogramów dla dni roboczych oraz weekendu;
✔️ możliwość podziału roku na osiem przedziałów czasowych - w każdym przedziale zużycie prądu (dla dni powszednich) może być rozliczane według innego harmonogramu;
✔️ wskazania parametrów sieci (napięcia, prądy, moc czynna, moc bierna, moc pozorna, współczynnik mocy, częstotliwość)_;
✔️ obliczanie zapotrzebowania na moc dla poszczególnych taryf;
✔️ dodatkowy, kasowalny licznik zużycia energii elektrycznej;
✔️ port RS-485-umożliwia współpracę z aplikacją MeternetPro-zdalny odczyt i konfiguracja licznika zużycia prądu;
✔️ protokół Modbus RTU-umożliwia współpracę z aplikacją MeternetPro-zdalny odczyt i konfiguracja licznika zużycia prądu;
✔️ optyczny port komunikacyjny zgodny z normą EN62056 (IEC1107);
✔️ dwa wyjścia impulsowe SO z programowaną liczbą impulsów na kWh/kvarh;

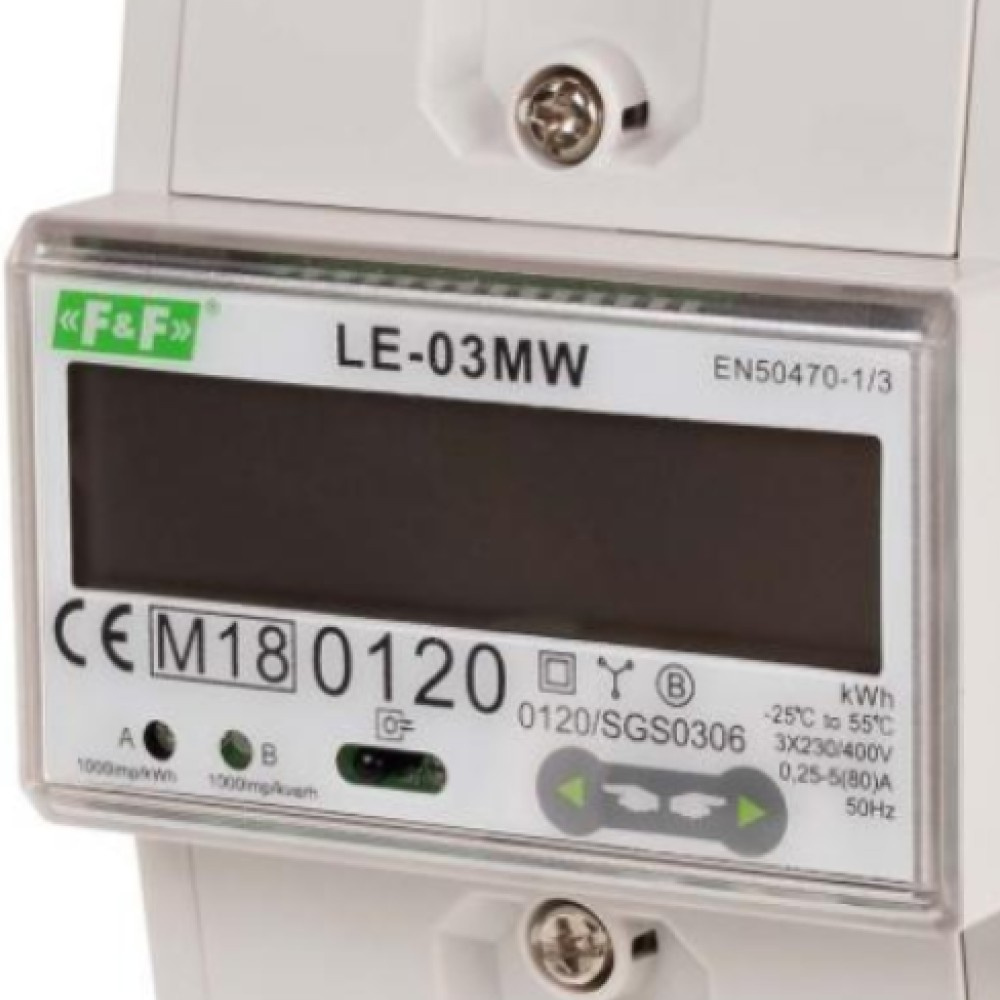

✔️ wielofunkcyjny wyświetlacz LCD;
✔️ zgodność z MID.
| typ |
trójfazowy |

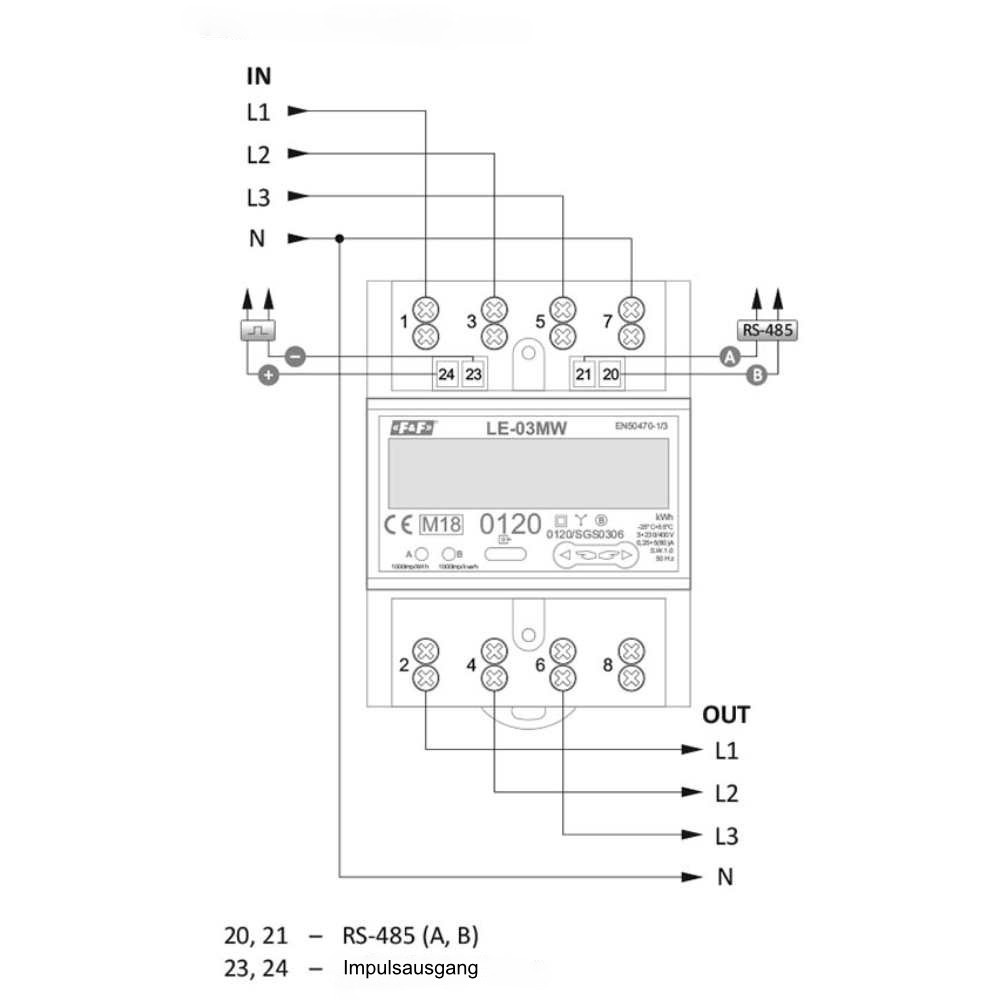

| porty | RS-485 |
| protokół komunikacyjny |
MODBUS RTU |
| zgodność |
Dyrektywa MID 2014/32/EC, 0120/SGS0306, Norma EN50470-1/3 |
| napięcie odniesienia |
3×230/400 V |
| prąd bazowy |
5 A |
| prąd maksymalny |
80 A |
| minimalny prąd mierzony |
0,04 A |
| pobór własny licznika |
10 VA; 2 W |
| zakres wskazań liczydła |
8 cyfr |
| sygnalizacja sczytywania |
2 x LED |
| Wyjście impulsowe SO+ SO- |
otwarty kolektor |
| Napięcie podłączenia SO+ SO- |
maks. 30 V DC |
| Prąd podłączenia SO+ SO- |
maks. 27 mA |
| Klasa dokładności |
B |
| Instalacja |
3-fazowa, 4-przewodowa |
| Częstotliwość znamionowa |
50 Hz |
| Klasa ochronności izolacji |
II klasa |
| Liczba znaków LCD |
8 |
| Przeciążalność |
30×lmax/10 ms |
| Izolacja |
4 kV/1 min.; 6 kV/1 μs |
| Napięcie mierzone L-N |
100÷289 V AC |
| Napięcie mierzone L-L |
173÷500 V AC |
| Bity stopu |
1 |
| Przyłącze |
zaciski śrubowe 25 mm² |
| Temperatura pracy |
25 ÷ 50 °C |
| Wymiary |
76×100×65 mm (4,5 modułu DIN) |
| Montaż |
na szynie 35 mm |
| Stopień ochrony |
IP51 |
| Prędkość transmisji |
1200, 2400, 4800, 9600 bps |
| Parzystość |
EVEN |
