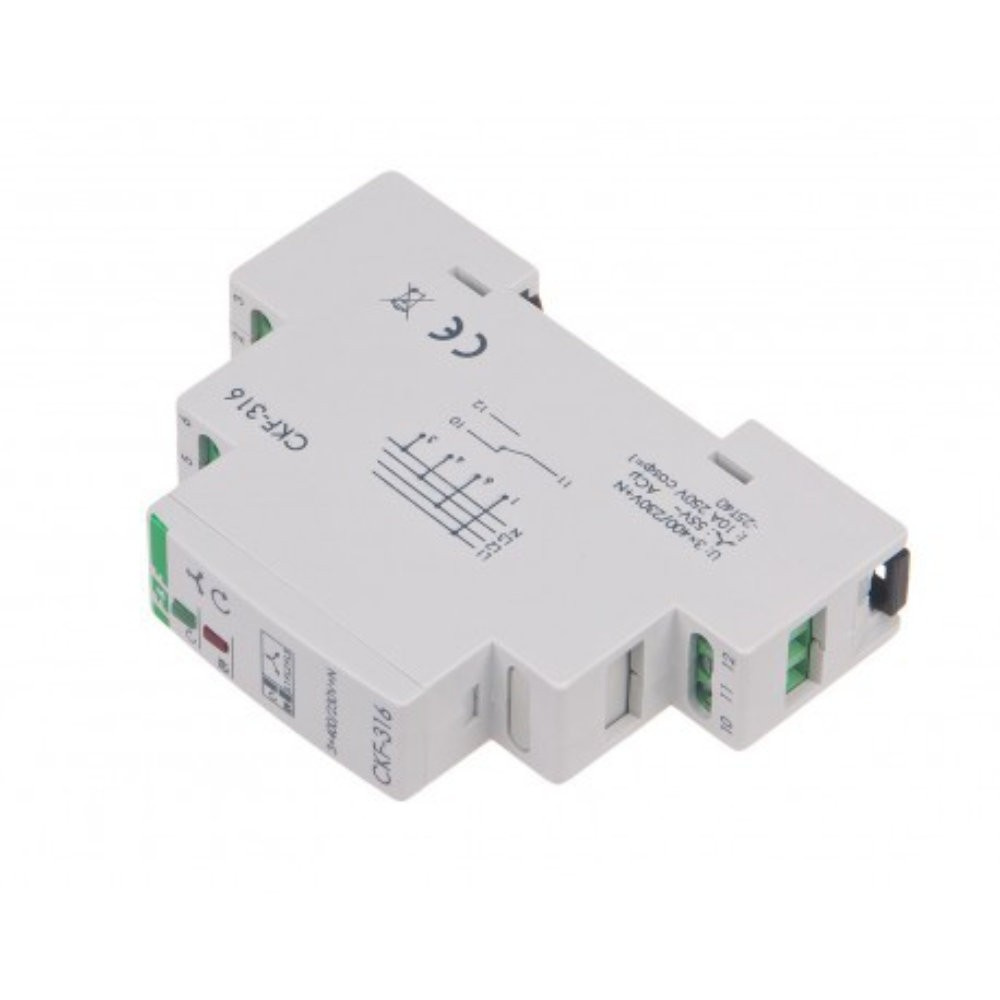

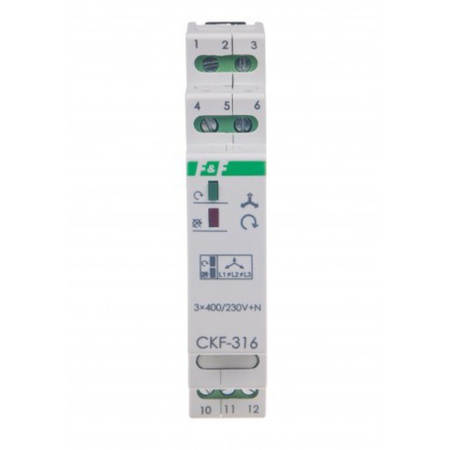

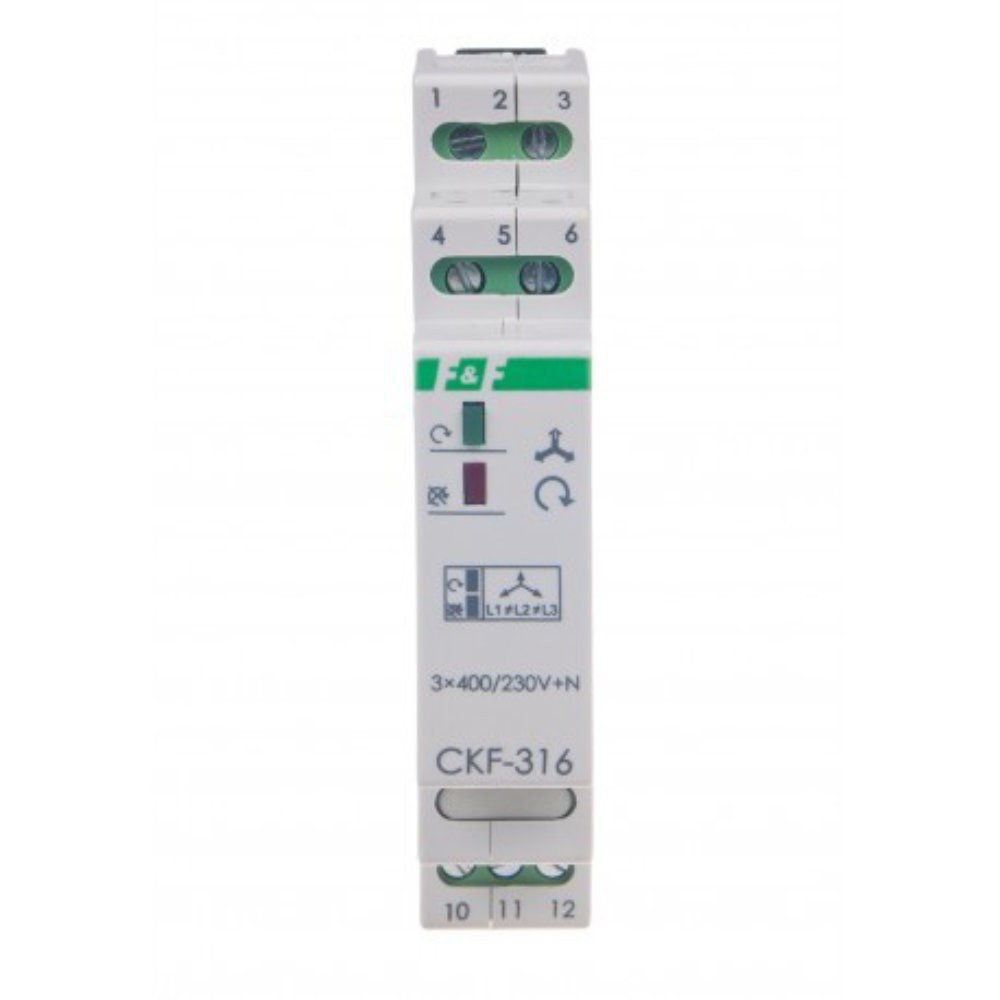

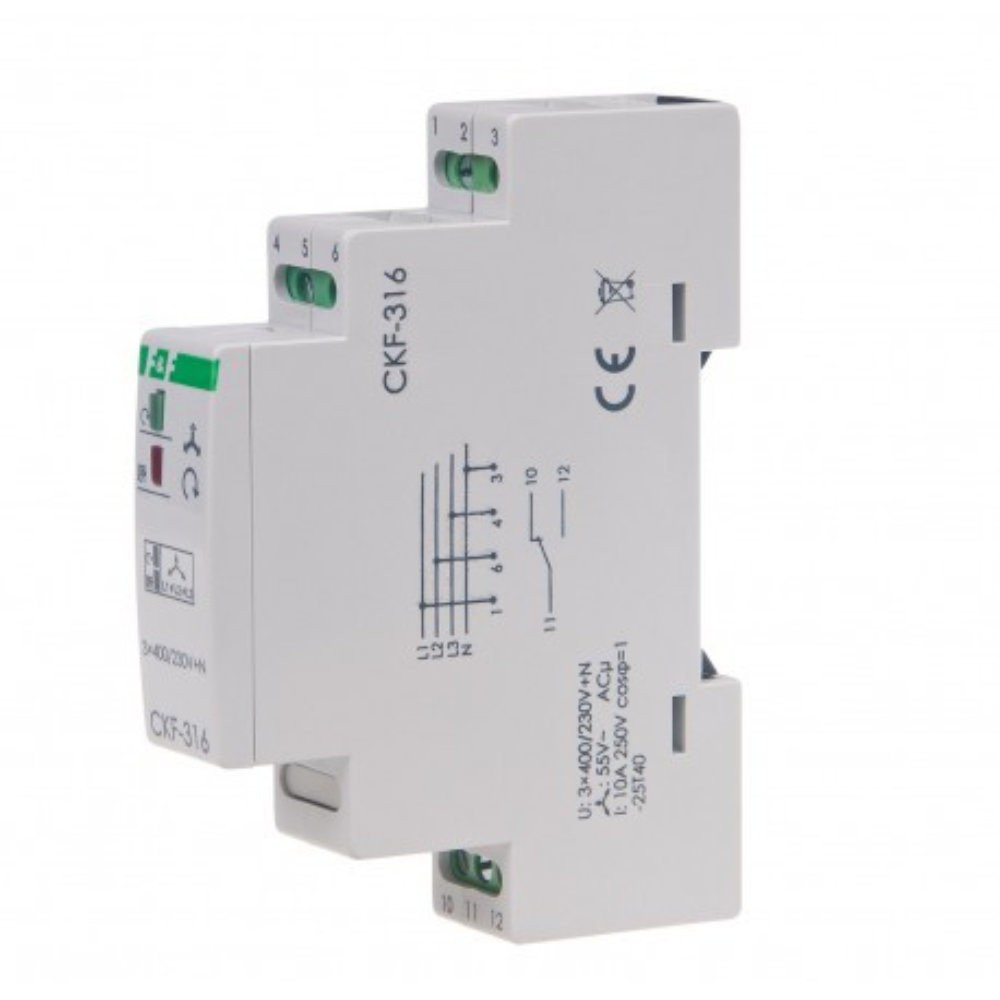

Czujnik kolejności i zaniku fazy CKF-316 F&F
Ze stałym progiem asymetrii napięciowej zadziałania.
Styk 1 x NO/NC.
Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, które grożą zniszczeniem silnika.
Zabezpiecza też kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.
Działanie
Prawidłowe zasilanie odbiornika wskazywane jest świeceniem LED.
Zanik Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega odłączeniu silnika przy chwilowym spadku napięcia.
W przypadku zmiany kolejności faz przed czujnikiem - sygnalizowanej świeceniem LED czerwonej - powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie zielonej napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej 55V~ - , spowoduje wyłączenie silnika.
Ponowne załączenie nastąpi automatycznie przy spadku asymetrii o 5V~ (tj. o wartość histerezynapięciowej)
Przy powyższych anomaliach uruchomienie silnika jest niemożliwe.
Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.
Styk przełączny przekaźnika pozwala na podłączenie układu sygnalizacji wizualnej lub dźwiękowej informującego o zadziałaniu przekaźnika, tj. wyłączeniu silnika.
Przeznaczenie
Czujnik kolejności i zaniku fazy przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika, oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.
zasilanie 3×400/230V+N
styk separowany 1P
prąd obciążenia<10A
kontrola zasilania 2×LED
asymetria napięciowa zadziałania 55V~
histereza napięciowa 5V~
opóźnienie wyłączenia 4sek
pobór mocy 0,8W / 8VA
przyłącze zaciski śrubowe 2,5mm²
temperatura pracy -25÷40°C
wymiary 1 moduł (18mm)
montaż na szynie TH-35-25÷40°C
| napięcie zasilania | 3 × 400 V + N |
| współpraca z agregatami prądotwórczymi | nie |
| kontrola zaniku / asymetrii faz |
tak |
| kontrola kolejności faz | tak |
| kontrola styków stycznika |
nie |
| element wykonawczy | przekaźnik |
| maksymalny prąd obciążenia | 10A |
| konfiguracja styków | 1 × NO/NC |
| separacja styku | tak |
| asymetria napięciowa zadziałania |
55 V |
| histereza napięciowa | 5V |
| kontrola zasilania | 2x LED |
| przyłącze |
zaciski śrubowe 2,5 mm2 |
| moment dokręcający | 0,4Nm |
| pobór mocy | 1,6W |
| temperatura pracy | -25÷40°C |
| wymiary | 1 moduł (18mm) |
| montaż | na szynie DIN 35 |
| stopień ochrony | IP20 |
| TrueRMS | nie |
| oznaczenie producenta | CKF-316 |
| EAN |
5908312593164 |
Montaż
1. Sprawdzić prawidłową pracę silnika (kierunek obrotów).
2. Odłączyć zasilanie.
3. Zamocować czujnik na szynie w skrzynce rozdzielczej.

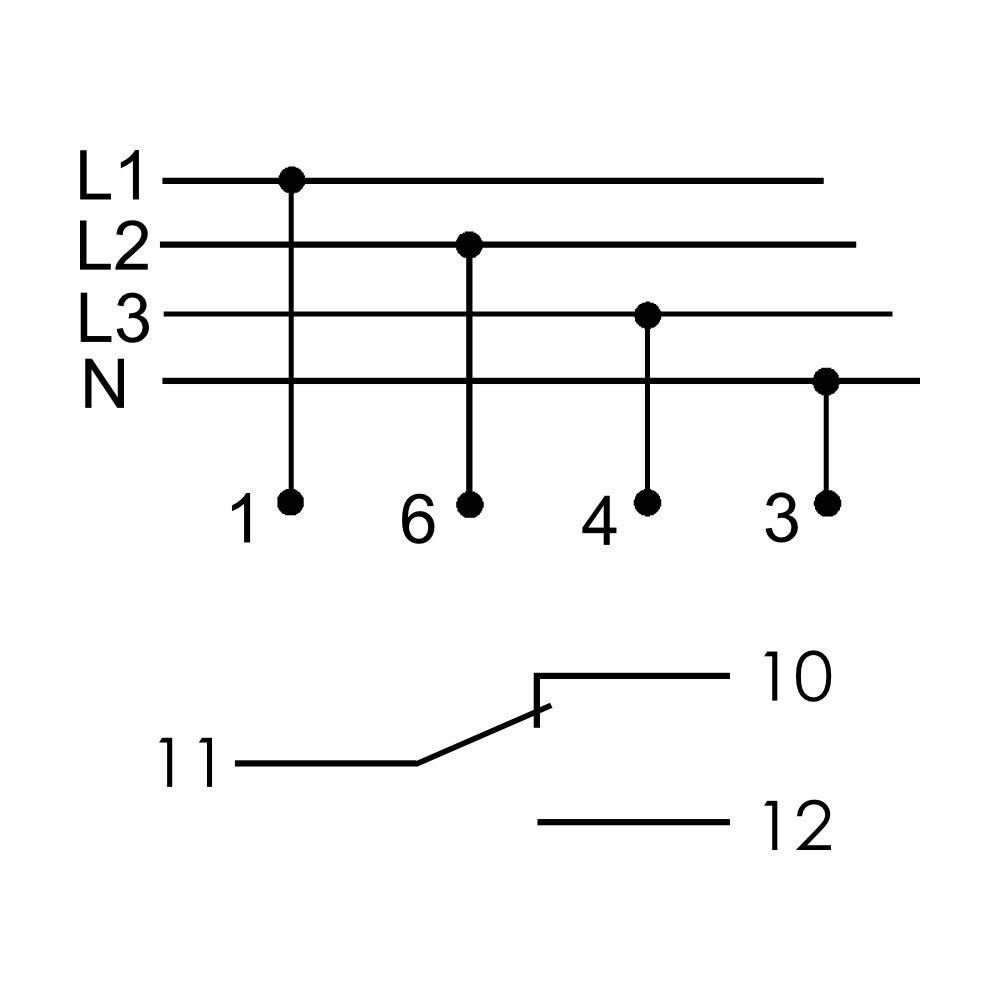

4. Do zacisków 1,6,4 podłączyć fazy L1, L2 i L3 zgodnie z oznaczeniami. Do zacisku 3 podłączyć N.

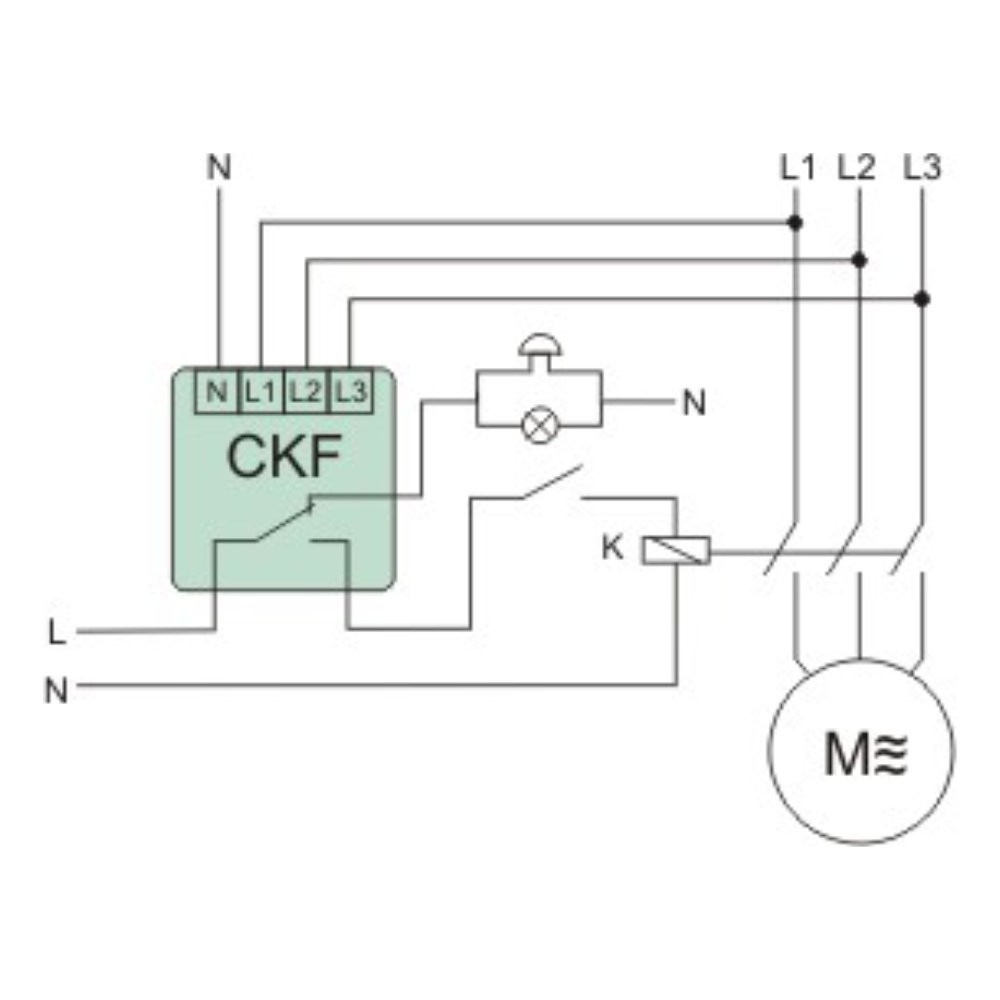

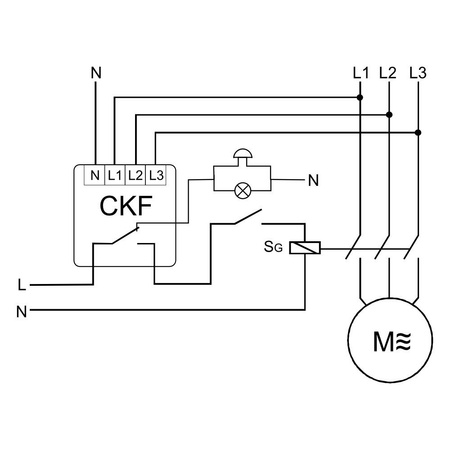

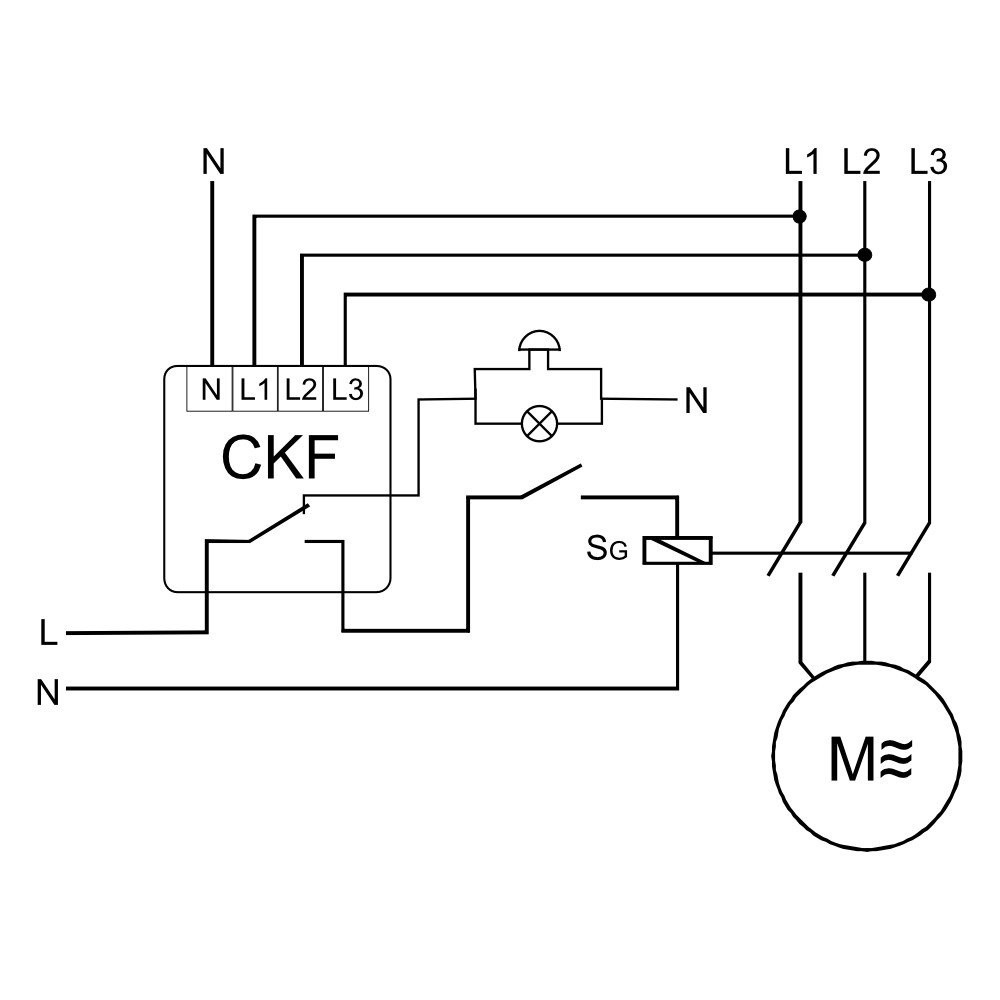

5. Styk przekaźnika (zaciski 11-12) włączyć szeregowo w obwód cewki stycznika załączającego silnik.
Uruchomienie
1. Załączyć zasilanie.
2. Świeci LED zielona - kolejność podłączenia zacisków fazowych czujnika prawidłowa - można uruchomić silnik.
3. Świeci LED czerwona - nieprawidłowa kolejność podłączenia zacisków fazowych czujnika.
a. Odłączyć zasilanie.
b. zmienić kolejność przyłączenia zacisków fazowych czujnika, np. L2 z L3.
c. Wykonać czynności wg p. 1 i 2.
4. Nie świecą obie LED:
- Brak fazy
- Asymetria napięciowa większa niż 55V~
