- Czujnik kolejności i zaniku fazy 3x400V 2x8A 40-80V CKF-318 F&F

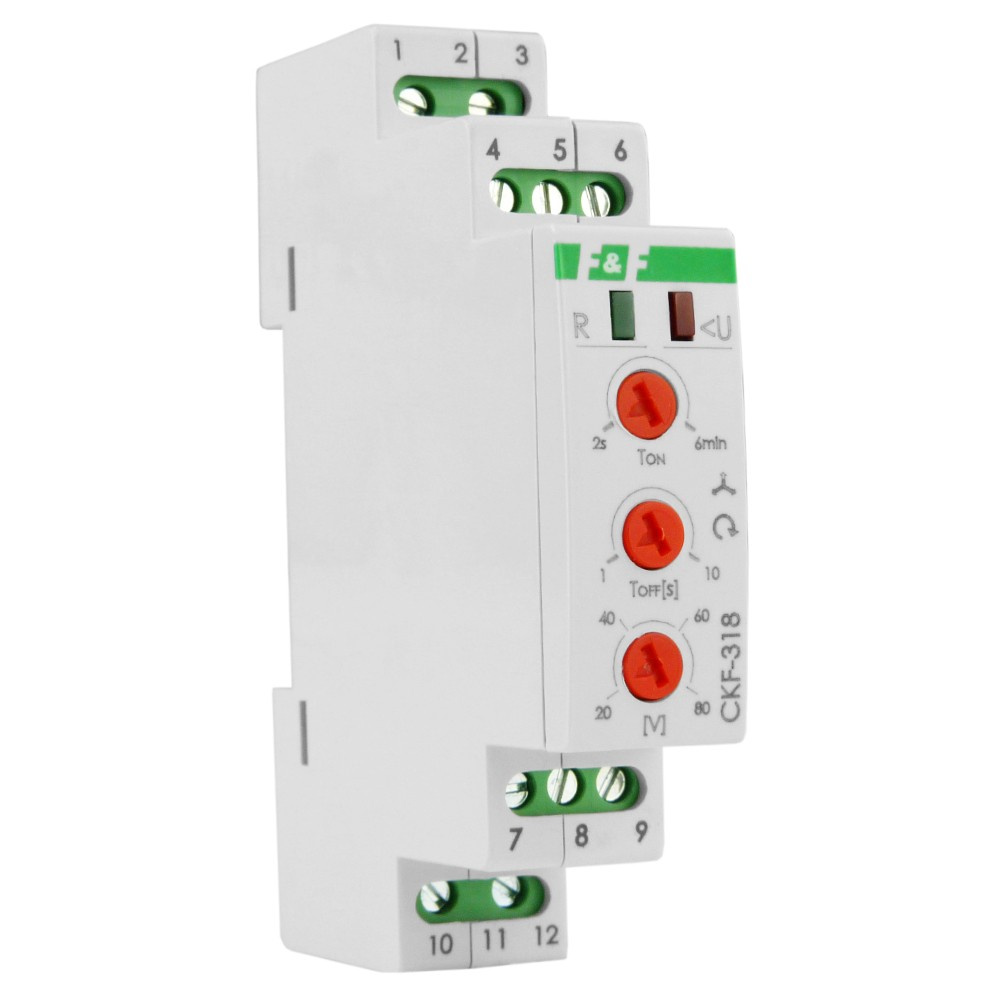

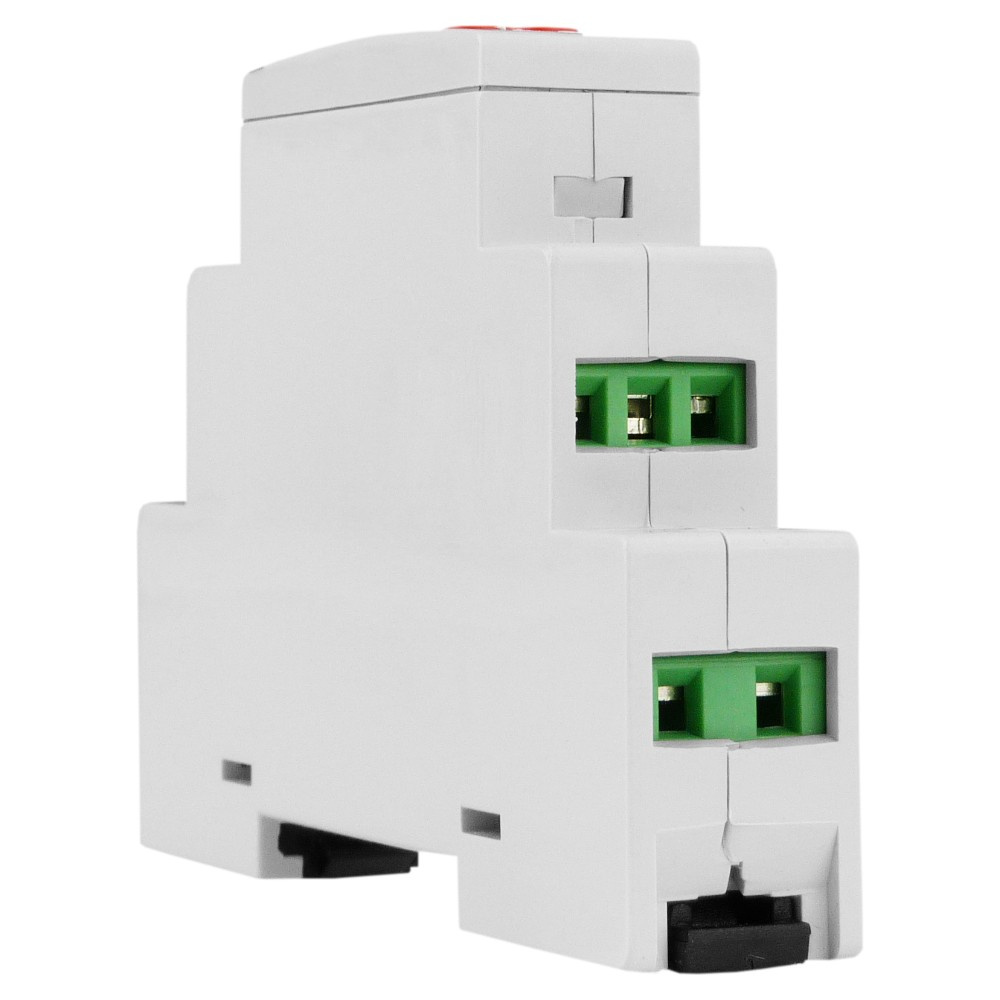

Czujnik kolejności i zaniku fazy 3x400V 2x8A 40-80V CKF-318 F&F
Działanie
Przy prawidłowych warunkach napięcia sieci styki czujnika są zamknięte. W przypadku wystąpienia anomalii napięciowych czujnik odłączy styki z właściwym opóźnieniem czasowym. Powrót parametrów sieci do warunków normalnych spowoduje ponowne załączenie styków z ustawionym opóźnieniem.
Sygnalizacja:
LED zielona [R]:
- świeci - parametry prawidłowe, styk zamknięty
- miga - odliczanie czasu opóźnienia ponownego załączenia
LED czerwona [U]:
- świeci - asymetria napięciowa lub napięcie poniżej 320 V
- miga ×1/s - nieprawidłowa kolejność faz
- miga ×3/s - napięcie powyżej 480V
| napięcie zasilania | 3×400V |
| współpraca z agregatami prądotwórczymi | tak |
| kontrola zaniku / asymetrii faz |
tak |
| kontrola kolejności faz | tak |
| kontrola styków stycznika |
nie |
| element wykonawczy | 2x przekaźnik |
| maksymalny prąd obciążenia | 2x 8A |
| separacja styku | tak |
| asymetria napięciowa zadziałania |
20÷80V |
| histereza napięciowa | 5V |
| kontrola zasilania | 2x LED |
| opóźnienie wyłączania przy asymetrii i zaniku | 1÷10s |
| opóźnienie ponownego załączenia przy asymetrii i zaniku | 2÷360s |
| napięcie zadziałania min. / max | 320V / 480V |
| czas zadziałania dla napięć min. / max |
5s / 0,5s |
| przyłącze | zaciski śrubowe 2,5mm2 |
| moment dokręcający | 0,4Nm |
| pobór mocy | 1,6W |
| temperatura pracy | -25÷40°C |
| wymiary | 1 moduł (18mm) |
| montaż | na szynie DIN 35 |
| stopień ochrony | IP20 |
| oznaczenie producenta | CKF-318 |
| EAN | 5908312590927 |
