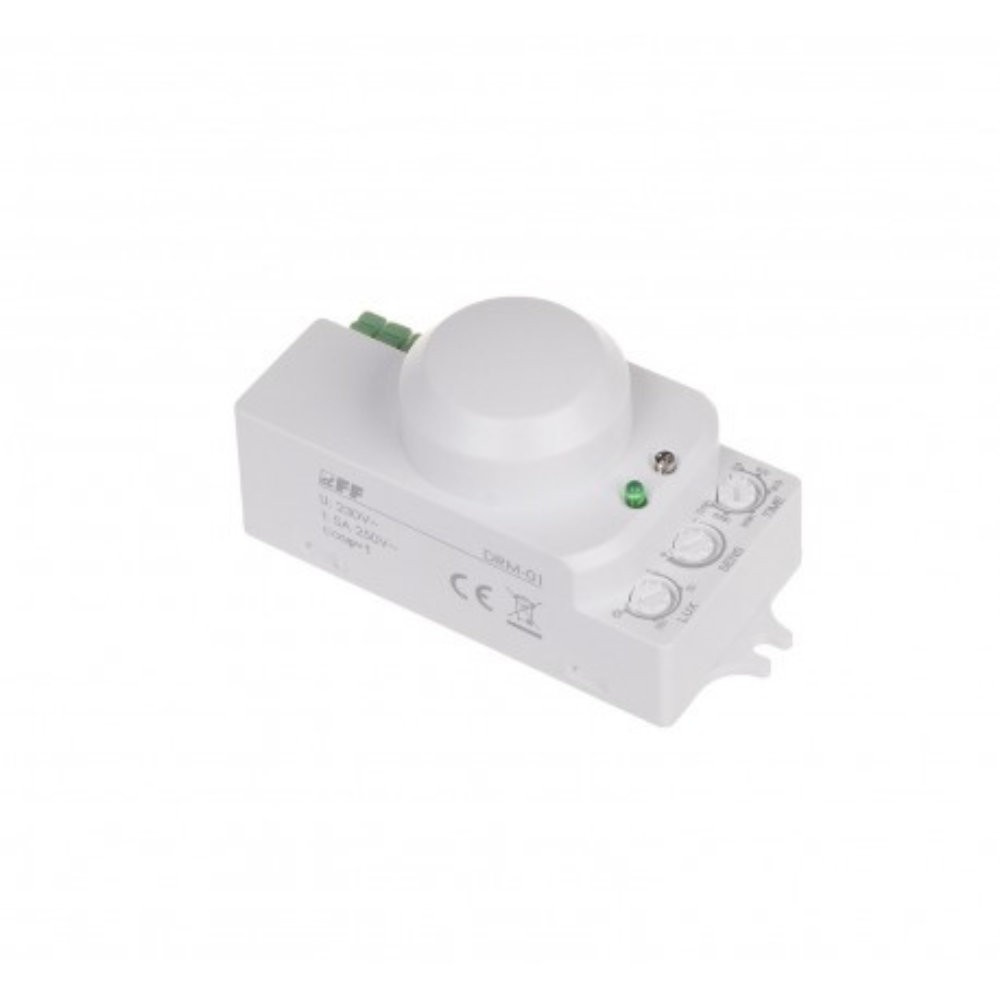

Mikrofalowy czujnik ruchu DRM-01 do automatycznego, czasowego załączania oświetlenia F&F

Czujnik ruchu służy do automatycznego, czasowego załączania oświetlenia w przypadku pojawienia się osoby lub innego obiektu w takich miejscach, jak korytarze, podwórza, podejścia i podjazdy, garaże, itp. Z funkcją czujnika obecności. Mikrofalowy czujnik ruchu pozwala na detekcję ruchu przez płyty drewniane, płyty kartonowo-gipsowe, szkło i tworzywa sztuczne.

Działanie: Mikrofalowy czujnik ruchu DRM emituje i odbiera fale elektromagnetyczne wysokiej częstotliwości 5,8 Ghz. Czujnik wykrywa zmiany w odbiciu fal spowodowane przemieszczeniem się obiektu w obszarze detekcji. Czujnik rozpoznaje ruch obiektu do i od czujnika. Ruch w polu detekcji powoduje automatyczne załączenie oświetlenia. Od momentu załączenia ciągły ruch powoduje trwałe załączenie tego oświetlenia. Dopiero brak ruchu w polu detekcji wyzwala czas podtrzymania oświetlenia. Ponowny ruch w polu detekcji i jego zanik w trakcie odmierzania czasu, wyzwoli czas podtrzymania od początku. Charakter działania pozwala wykorzystać DRM jako czujnik obecności. Po nastawionym czasie oświetlenie zostanie wyłączone automatycznie. Czujnik ruchu wyposażony jest w automat zmierzchowy, uniemożliwiający załączenie sterowanego oświetlenia w ciągu dnia. Stan detekcji i gotowość do załączenia oświetlenia aktywowane są dopiero po zmierzchu. Czas aktywacji mikrofalowego czujnika ruchu może być korygowany przez użytkownika potencjometrem. Dodatkowo istnieje możliwość regulacji obszaru pola detekcji w zakresie promienia 3 ÷ 10 m (dla h = 2,5 m) oraz regulacja czasu załączenia odbiornika w zakresie 5 s ÷ 12 min. Załączenie odbiornika sygnalizowane jest świeceniem LED zielonej. Czujnik ruchu może pracować wewnątrz pomieszczeń. Czujnik pozwala na detekcję ruchu przez płyty drewniane, płyty kartonowo-gipsowe, szkło i tworzywa sztuczne.

Zmiany temperatury nie wpływają na detekcję ruchu.

UWAGA! Moc promieniowania mikrofalowego jest stosunkowo niska i jest całkowicie bezpieczna dla ludzi i zwierząt. Jej wartość wynosi poniżej 10 mW. Dla porównania kuchenka mikrofalowa i telefon komórkowy promieniują z mocą ok. 1000 mW (100 razy mocniej).

Montaż
1.Odłączyć zasilanie.
2. Czujnik zamontować w wybranym miejscu.
3. Podłączyć wg schematu.
4. Ustawić obszar pola detekcji, czułość automatu zmierzchowego i czas
załączenia.

Po załączeniu zasilania czujnik ruchu jest nieaktywny przez pierwsze 10 sekund.

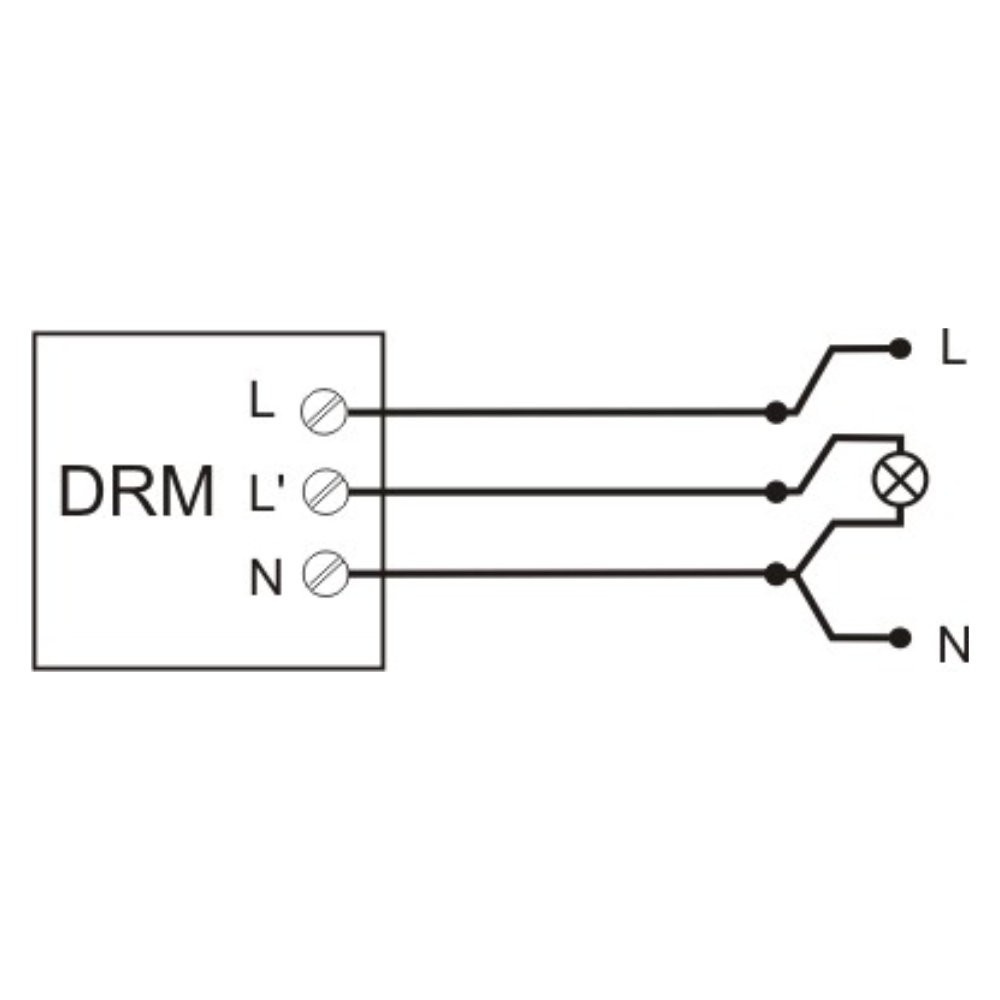

Schemat podłączenia:

Nastawy:
Czułość automatu zmierzchowego (LUX)	Czułość automatu zmierzchowego możemy regulować w zakresie 2÷2000 lx. Obrót pokrętła w stronę „księżyca” – załączy później, obrót w stronę „słoneczka” – załączy wcześniej. Aby czujnik był aktywny przez cały dzień pokrętło należy ustawić maksymalnie w stronę „słoneczka”.
Obszar pola detekcji (SENS)	Promień detekcji czujnika można regulować w zakresie od 1 m do 10 m (parametry podane dla czujnika zamontowanego na wysokości 2,5 m). Obrót pokrętła w prawo [max] zwiększa obszar pola detekcji, obrót w lewo [min] zmniejsza obszar pola detekcji.
Czas załączenia (TIME)	Czas załączenia odbiornika możemy regulować w zakresie od 5 s do 12 min. Obrót pokrętła w prawo [max] zwiększa czas załączenia, obrót w lewo [min] zmniejsza czas załączenia.
Napięcie zasilania	230 V AC
Maksymalny prąd obciążenia AC-1	5 A
Próg zadziałania - regulowany	2÷2000 Lx
Opóźnienie zadziałania	mniej niż 1 s
Częstotliwość promieniowania mikrofalowego	5,8 GHz
Maksymalna moc promieniowania	10 mW
Promień detekcji - regulowane (dla wysokości równej 2,5 m)	1÷10 m
Czas załączenia odbiornika - regulowany	5 s ÷ 12 min.
Pole detekcji poziomej	360°
Rodzaj detekcji	promieniowanie mikrofalowe
Przyłącze	zaciski 1mm²
Moment dokręcający	0,25 Nm
Pobór mocy	0,9 W
Wymiary	46 × 93 × 42 mm
Temperatura pracy	-25 ÷ 50 °C
Montaż	do zabudowy
stopień ochrony	IP20
symbol	DRM-01
producent	F&F Filipowski
EAN	5908312593959

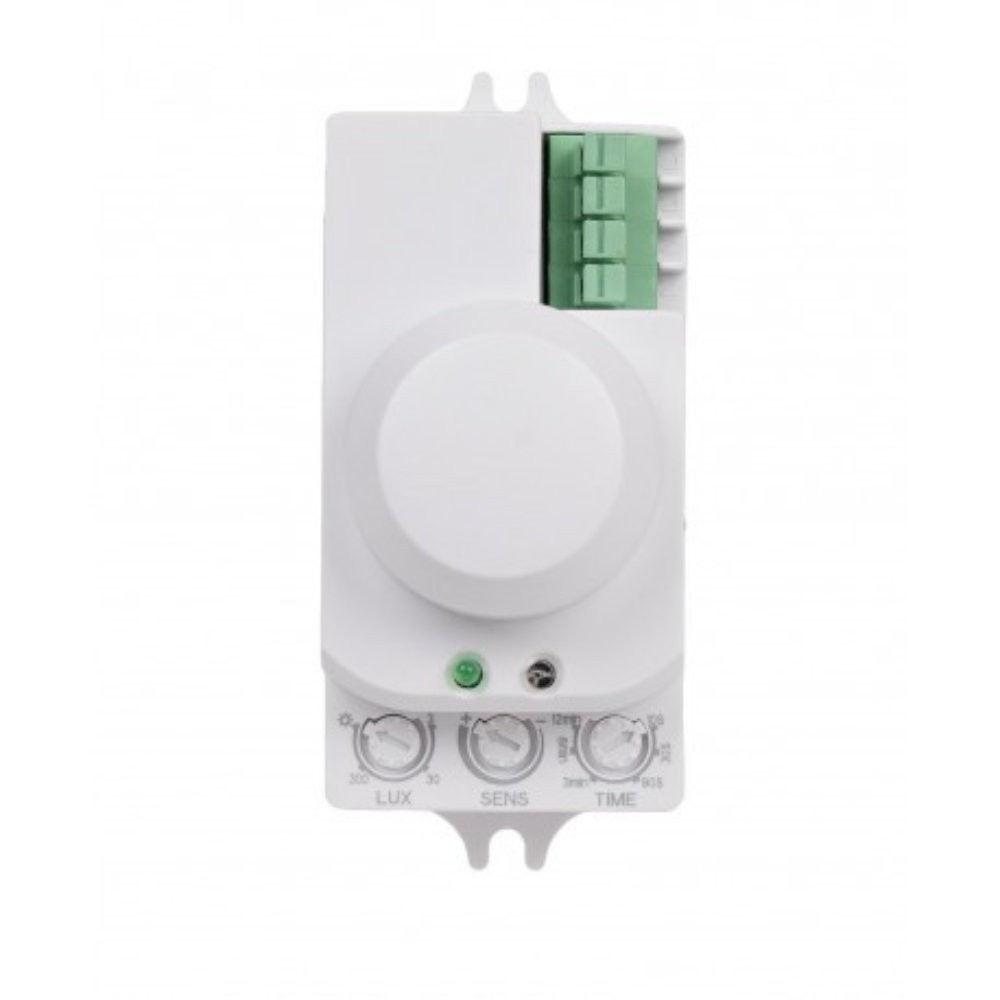

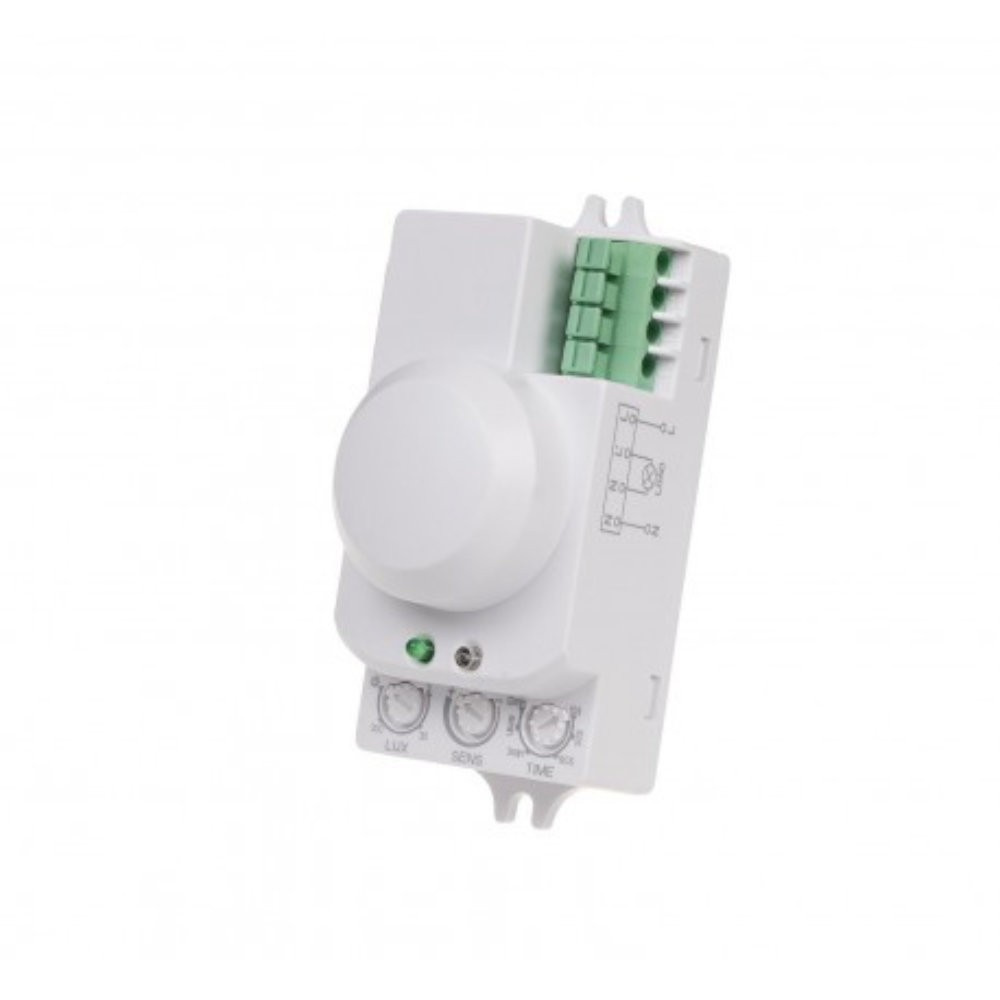

Opis urządzenia:

Tabela mocy:

Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impul-sowych), częstotliwości załączeń oraz warunków pracy.

*dokładna instrukcja obsługi znajduje się w zakładce "pobierz".
