Sufitowy czujnik ruchu na podczerwień F&F (PIR) DR-30M 4896

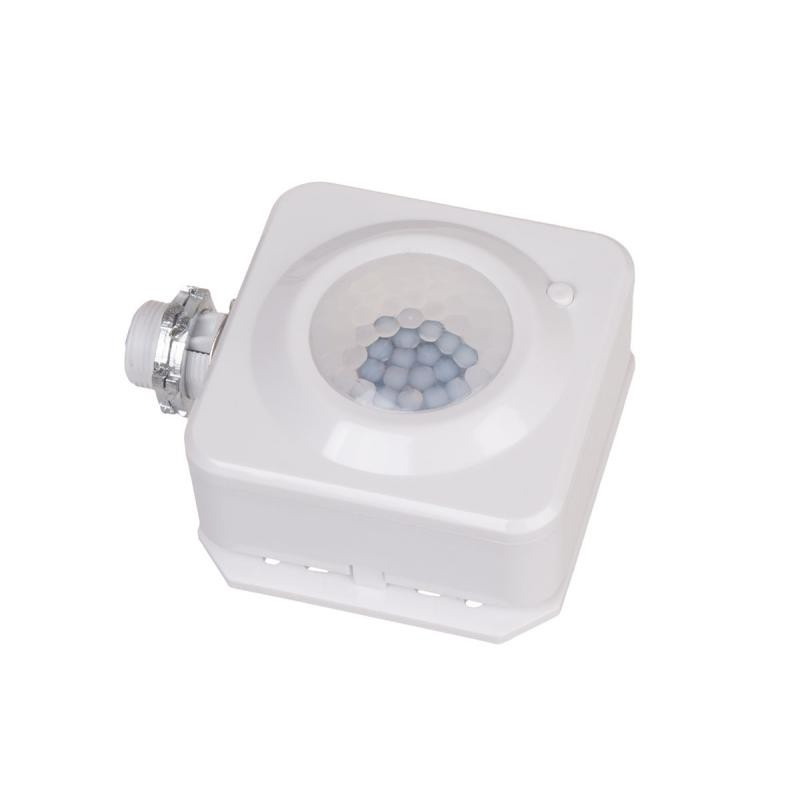

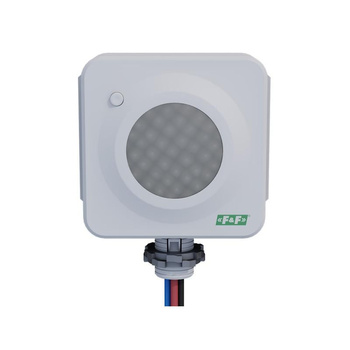

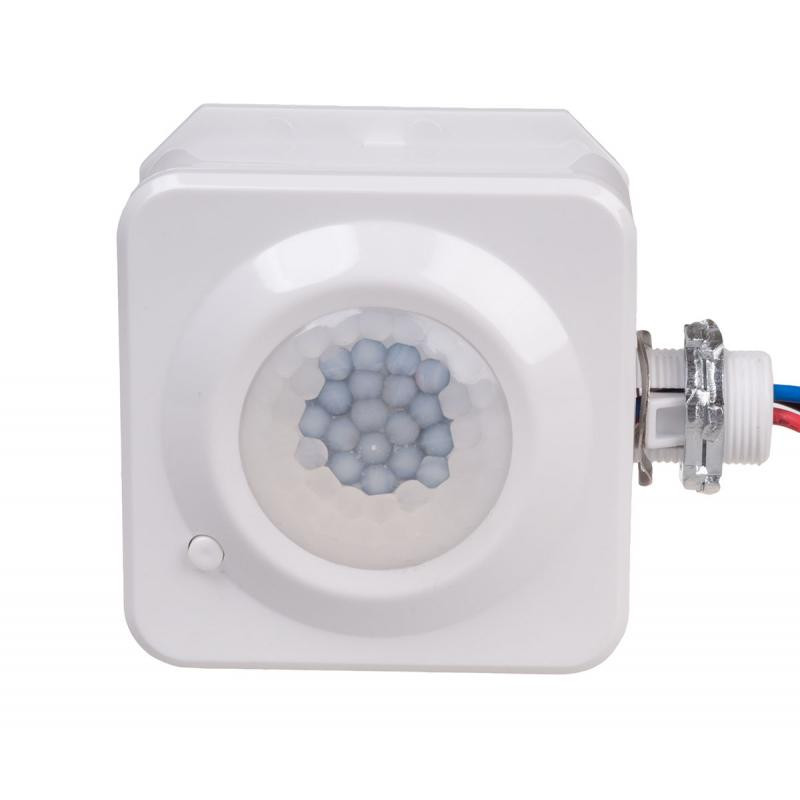

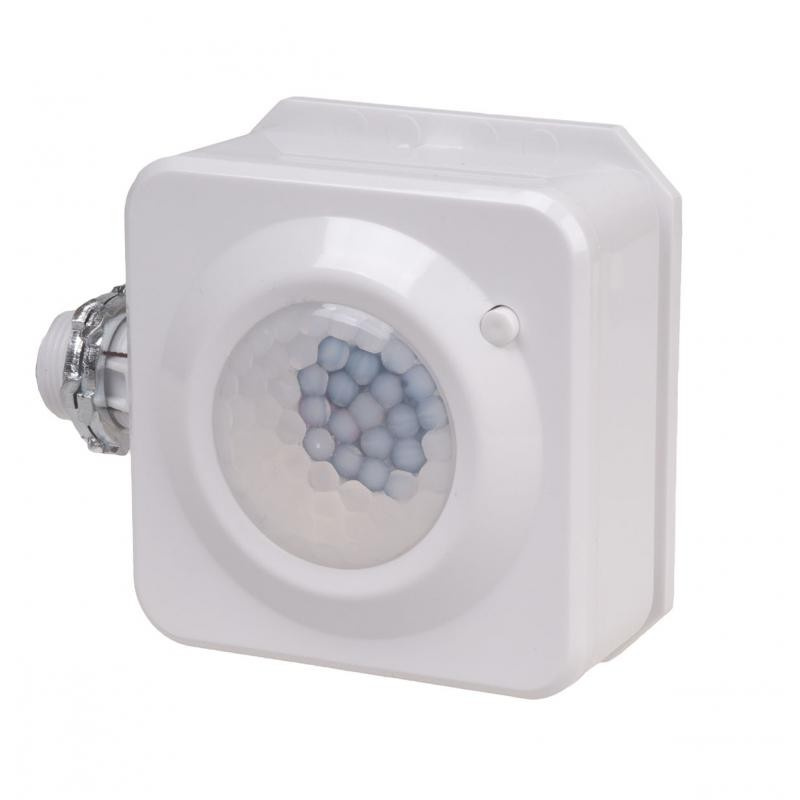

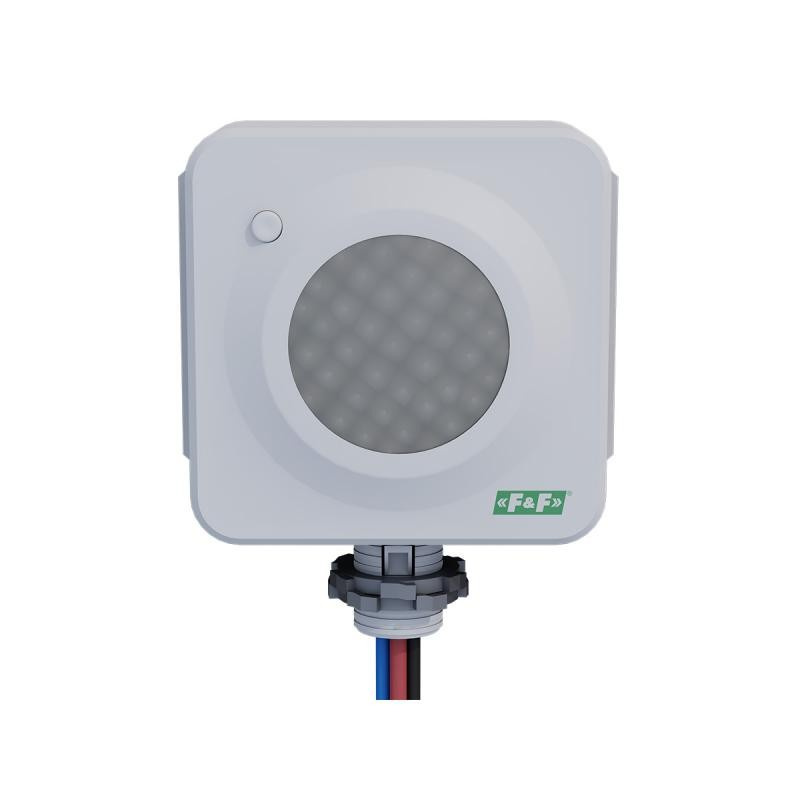

Sufitowy czujnik ruchu na podczerwień (PIR) DR-30M

Czujnik ruchu z zasięgiem detekcji 30m służy do automatycznego, czasowego załączenia oświetlenia w przypadku wykrycia przemieszczającej się osoby lub innego obiektu w takich miejscach, jak  korytarze, podwórza, podejścia i podjazdy, garaże, itp.. Szczególnie polecany do stosowania w wysokich pomieszczeniach i halach magazynowych o wysokości do 12÷15 metrów.

Czujnik wykrywa źródła promieniowania podczerwonego i analizując takie parametry, jak: ilość emitowanego ciepła oraz szybkość przemieszczania się obiektu decyduje o załączeniu oświetlenia. Czujniki podczerwieni wykazują największą skuteczność działania w przypadku wykrywania ruchu w kierunku prostopadłym do osi czujnika i najmniejszą w przypadku ruchu bezpośrednio w kierunku czujnika. Od momentu załączenia ciągły ruch powoduje trwałe załączenie oświetlenia. Dopiero brak ruchu w polu detekcji wyzwala czas podtrzymania oświetlenia. Ponowny ruch w polu detekcji i jego zanik w trakcie odmierzania czasu, wyzwoli czas podtrzymania od początku. Dzięki zaawansowanej, cyfrowej technice przetwarzania sygnałów, czujnik DR-30M umożliwia detekcję ruchu w odległości do 30 m (montaż naścienny) i w okręgu o średnicy 20 m w przypadku montażu sufitowego (wysokość montażu 15 m). Czujnik ruchu wyposażony jest w programowany automat zmierzchowy uniemożliwiający załączenie oświetlenia w ciągu dnia. Programowany jest również maksymalny zasięg detekcji oraz czas załączenia oświetlenia.

Wysoka temperatura może niekorzystnie wpływać na czułość urządzenia. Również zbyt wolny ruch lub szybki ruch może ograniczać czułość czujnika.

Ciepło emitowane przez źródło światła sterowane przez czujnik ruchu może prowadzić do przypadkowych samowzbudzeń czujnika. W związku z tym, należy montować czujnik w rozsądnej odległości od źródła światła (minimum 60÷100 cm.) i w taki sposób, aby źródło światła znajdowało się poza obszarem detekcji czujnika.

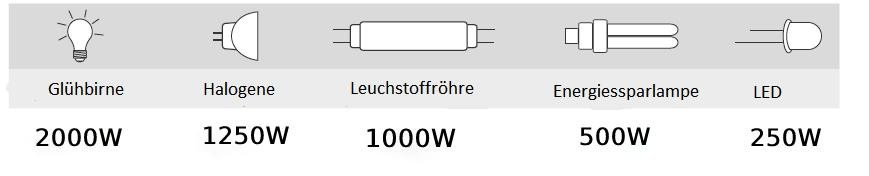

Maksymalna obciążalność styków przekaźnika uzależniona jest od charakteru obciążenia oraz napięcia zasilania. Instalując sterownik należy zwrócić uwagę na przedstawione poniżej orientacyjne wartości obciążalności:

Dane techniczne czujnika ruchu:

• Napięcie zasilania: 100÷277 V AC,
• Maksymalny prąd obciążenia AC-1: 216A,
• Maksymalne obciążenie: ciągłe 2300 W; chwilowe 3000 W,
• Czas wyłączenia: 30 s÷20 min. (±10 s),
• Próg aktywacji zmierzchowej: 10÷2000 Lx,
• Detekcja ruchu: 0,6÷1,5 m/s,
• Kąt detekcji: 80°,

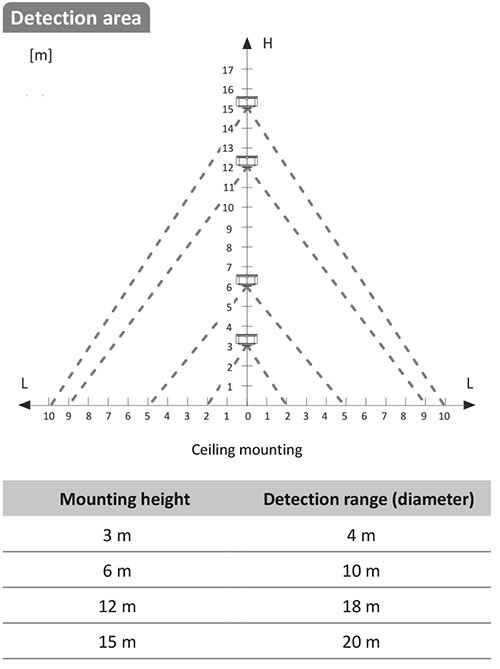

• Maksymalny zasięg detekcji (T˂ 22°C): montaż sufitowy średnica 20 m; montaż naścienny 30 m,
• Wysokość montażu czujnika: montaż sufitowy: 3÷15 m; montaż naścienny: 2÷3 m,
• Rodzaj detekcji: promieniowanie podczerwone,

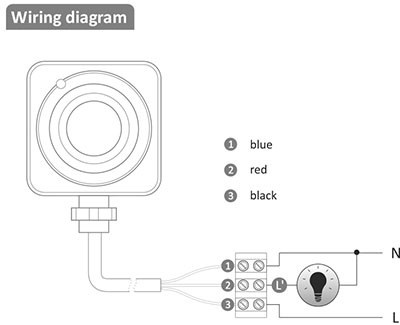

• Przyłącze: zaciski śrubowe 1,5 mm²,
• Moment dokręcający: 0,3 Nm,
• Pobór mocy: czuwanie: 0,45 W; praca: 1 W,
• Temperatura pracy: -10÷40°C,
• Wymiary: obudowa: 90×82 mm, h: 48 mm; obudowa z uchwytem: 90×104 mm, h: 48 mm,
• Montaż: natynkowy,
• Stopień ochrony: IP40.
